文章來源：BIMproject
直線墻體開洞可以直接編輯輪廓，繪制洞口形狀；但是曲面墻體開洞并沒有那么簡單，如下圖所示，曲面墻體不能夠編輯輪廓，可以通過“墻洞口”命令繪制，但是此工具只能繪制矩形洞口，其他形狀的沒法繪制；
1.將視圖切換至樓層平面視圖，點擊建筑選項卡下的“構件”面板展開，選擇“內建模型”，在打開的對話框中將內建族類別選擇為常規模型；
2.創建一個與墻體相對的參照平面，并將其設置為創建形狀的工作平面；

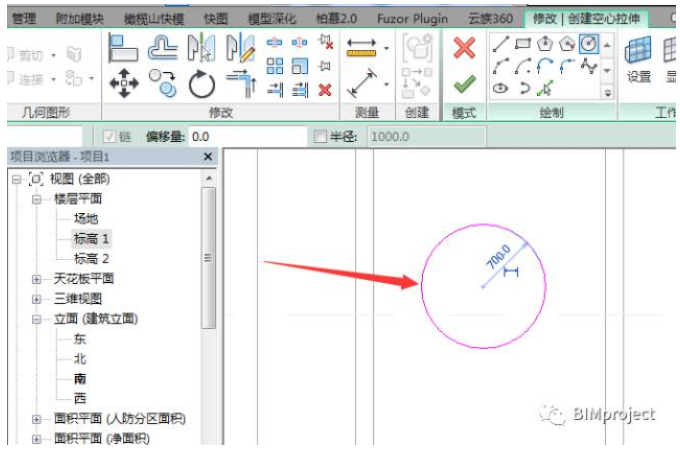

3.在設置的工作平面上正確的位置創建空心拉伸形狀，這樣便可以選擇任意形狀進行剪切墻體；

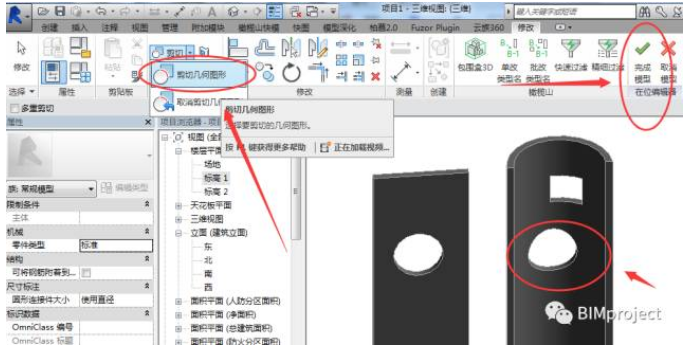

4.拖拉空心形狀大小位置保證與墻體相交，此時不要忙著點擊完成，不然軟件會報錯，先將空心拉伸與墻體進行剪切在點擊完成；

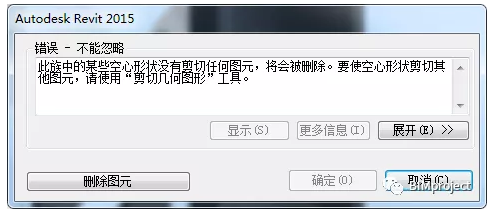

若是沒有剪切直接點擊完成將會出現報錯，點擊取消，先剪切再次點擊完成即可；
