CAD教程 | 如何快速切換CAD實線變虛線功能？

發布于：2025-01-24 22:10:01

首頁/技術分享/CAD

4001

BIM中文網

本文將介紹如何快速切換CAD軟件中的實線變虛線功能。在CAD設計中，我們經常需要在繪制過程中切換線型以實現不同的設計需求。實線和虛線是CAD軟件中常用的線型，快速切換實線和虛線功能可以提高工作效率。

如何快速切換CAD實線變虛線功能？ - BIM,Reivt中文網

使用圖層命令進行切換

CAD軟件中的圖層命令是一種常用的切換實線和虛線功能的方法。通過在圖層中設置線型，可以實現不同線型之間的切換。以下是具體步驟：

1. 打開CAD軟件并加載需要編輯的文件。2. 打開圖層管理器，通常通過輸入“LAYER”命令或在主菜單中選擇“格式”-“圖層管理器”來打開。3. 在圖層管理器中，選擇需要編輯的圖層。如果沒有需要的圖層，可以點擊“新建圖層”按鈕創建新的圖層。4. 在圖層屬性中設置線型。通過選擇“線型”一欄中的下拉菜單，選擇需要切換的線型，例如選擇“虛線”。5. 確定設置并關閉圖層管理器。通過以上步驟，你就可以快速切換CAD軟件中的實線和虛線功能了。

如何快速切換CAD實線變虛線功能？ - BIM,Reivt中文網

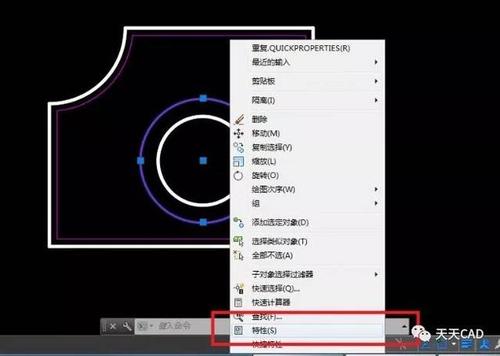

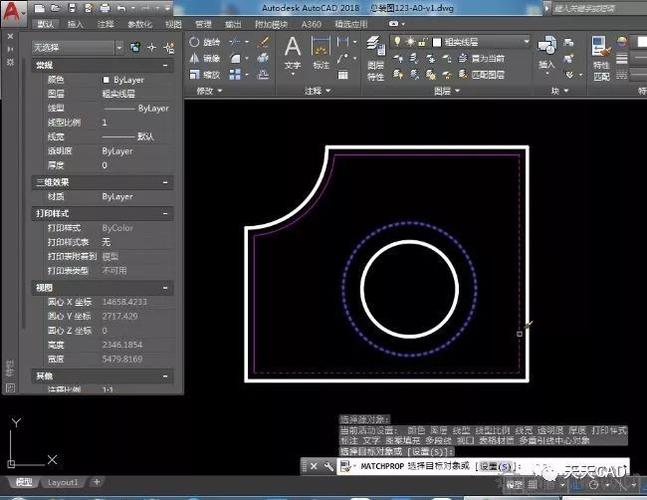

使用屬性命令進行切換

除了使用圖層命令外，屬性命令也是一種快速切換CAD軟件實線和虛線功能的方法。以下是具體步驟：

1. 打開CAD軟件并加載需要編輯的文件。2. 選擇需要切換線型的對象，可以通過鼠標點擊或通過選擇命令（如“選擇”命令）來選擇。3. 輸入“PROP”命令或在主菜單中選擇“修改”-“屬性”來打開屬性命令。4. 在屬性命令中，選擇“線型”一欄中的下拉菜單，選擇需要切換的線型，例如選擇“虛線”。5. 確定設置并關閉屬性命令。通過以上步驟，你可以快速切換CAD軟件中實線和虛線功能，并應用于選定的對象。

使用線型命令進行切換

線型命令是直接在CAD軟件中切換實線和虛線功能的一種方法。以下是具體步驟：

1. 打開CAD軟件并加載需要編輯的文件。2. 輸入“LT”命令或在主菜單中選擇“繪圖”-“線型”來打開線型命令。3. 在線型命令中，選擇需要切換的線型。4. 確定設置并關閉線型命令。通過以上步驟，你可以快速切換CAD軟件中的實線和虛線功能。

使用快捷鍵進行切換

除了以上命令外，CAD軟件中還提供了一些快捷鍵來快速切換實線和虛線功能。以下是一些常用的快捷鍵：

- “L”：切換為實線。- “LT”：切換為虛線。- “ByLayer”：將線型設置為當前圖層的默認線型。- “ByBlock”：將線型設置為當前塊的默認線型。通過使用這些快捷鍵，你可以快速切換CAD軟件中的實線和虛線功能。

通過以上方法，你可以快速切換CAD軟件中的實線和虛線功能。選擇適合自己的方法，根據工作需求提高工作效率。
