教你用CAD快速看圖輕松搞定通風管道工程量計算！用【文字查找】快速定位風管材質，【批量測量】一鍵測長度，還能按分類標記不同風管，自動算展開面積。點選邊線直接出結果，效率超高！算量再也不頭疼。

一、通風管道基礎知識

1.通風管道種類。通風管道的風管，按風管的材質可分為金屬風管、非金屬風管和復合材料風管。

1）金屬風管包括鋼板風管（普通薄鋼板、鍍鋅薄鋼板）、不銹鋼板風管、鋁板風管等。

2）非金屬風管包括硬聚氯乙烯板風管、玻璃鋼風管、爐渣石膏板風管等，此外還有由土建部門施工的磚、混凝土風管等。

3）負荷材料風管包括：塑料復合鋼板風管、雙面鋁箔復合絕熱材料風管、鋁箔玻璃纖維復合材料風管和機制玻璃纖維增強鋁氧鎂水泥符合風管。雙面鋁箔復合絕熱材料風管又包括聚氨酯鋁箔復合風管和酚醛鋁箔復合風管等。

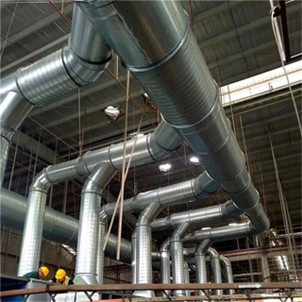

2.通風管道的斷面形狀。有圓形和矩形兩種。在一般情況下通風風管（特別是除塵風管）都采用圓形風管，有時為了便于和建筑配合才采用矩形斷面，空調風管多采用矩形風管，高速風管宜采用圓形螺旋風管。

3.風管的規格和厚度。采用《通風與空調工程施工質量驗收規范》GB50243-2016

4.風管的制作與連接。

1）風管可現場制作或工廠預制，風管制作方法分為咬口連接、鉚釘連接、焊接。

2）風管連接有法蘭連接和無法蘭連接。

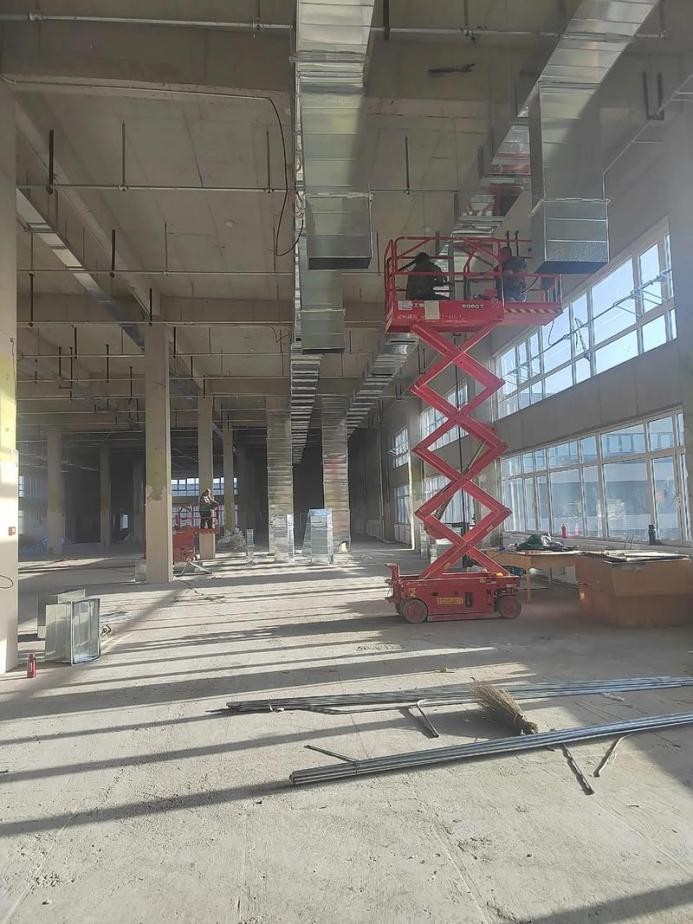

二、通風管道制作、安裝分部工程

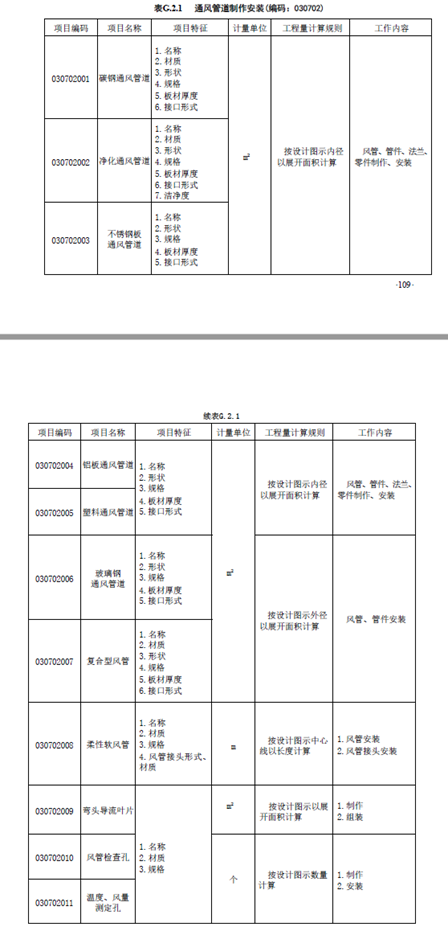

該分部工程包括碳鋼通風管道、凈化通風管道，不銹鋼板通風管道，鋁板通風管道，塑料通風管道，玻璃鋼通風管道，復合型風管，柔性軟風管，彎頭導流葉片，風管檢查孔，溫度、測量孔等共11個分項工程。

三、風管工程量計算規則

風管展開面積，不扣除檢查孔、測定孔、送風口、吸風口等所占面積；風管長度一律以設計圖示中心線長度為準（主管與支管以其中心線交點劃分），包括彎頭、三通、變徑管、天圓地方等管件的長度，但不包括部件所占的長度。風管展開面積不包括風管、管口重疊部分面積。風管漸縮管：圓形風管按平均直徑；矩形風管按平均周長。

四、實例分析

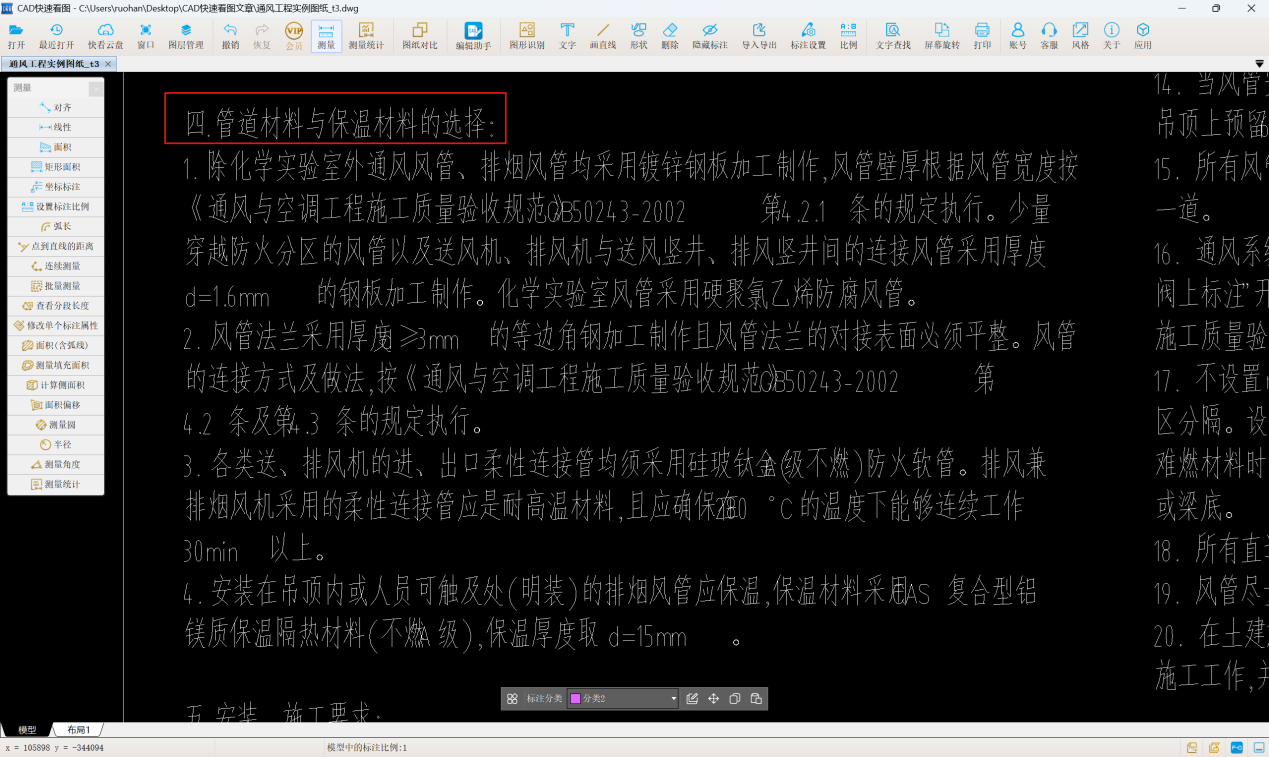

1.計算車庫-風管工程量，通過設計說明，確定風管的類別。想要快速找到風管材質，可以使用CAD快速看圖軟件的【文字查找】功能。

2.用CAD快速看圖查看圖紙并計量

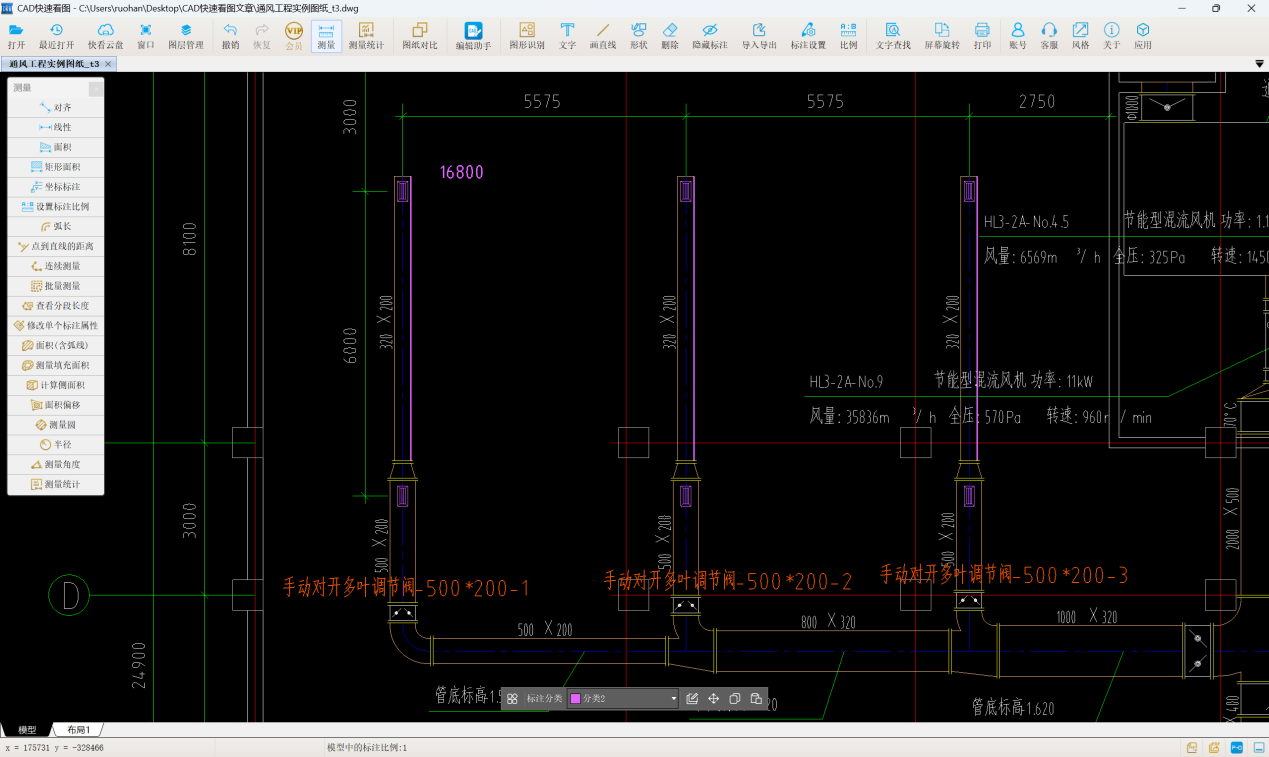

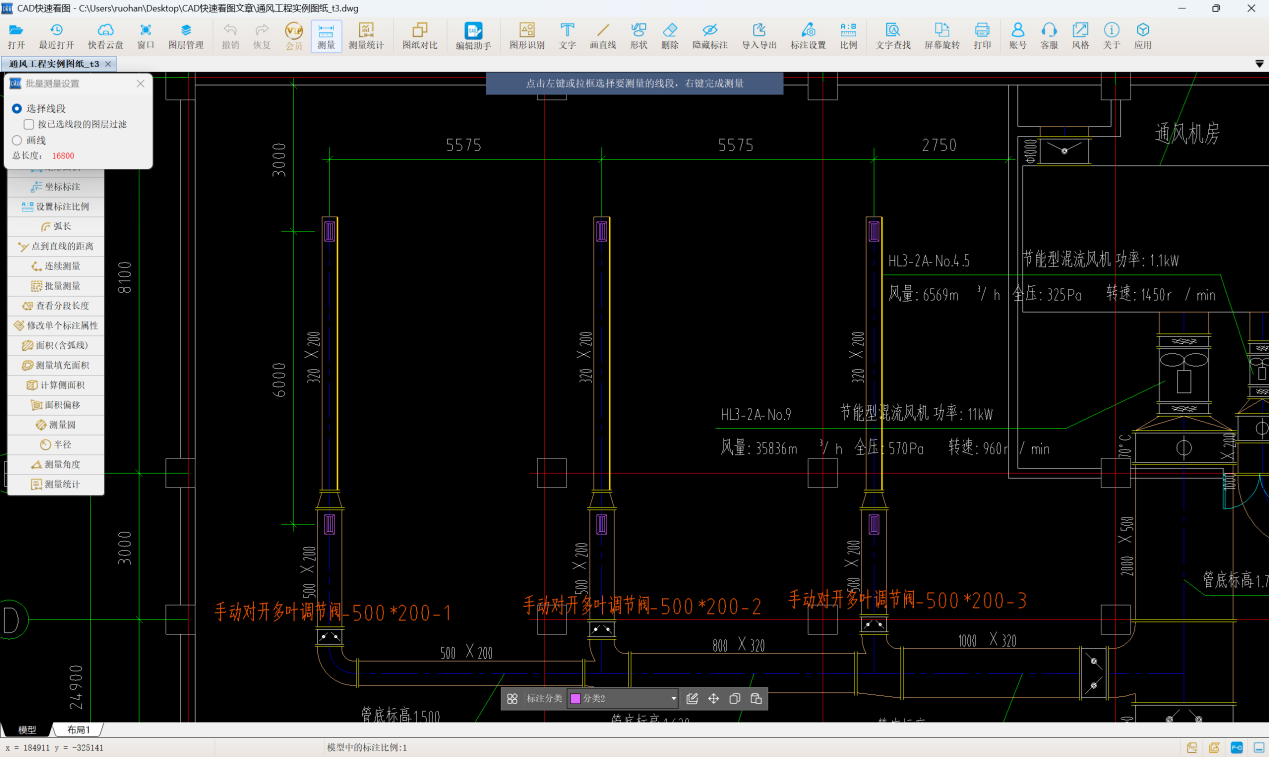

以300*200鍍鋅鋼板風管為例，使用【批量測量】功能，選擇線段，單擊風管的邊線使其亮選，得到長度為16.8m。根據計量規則，應按內徑尺寸以展開面積計算：（0.3+0.2）*2*16.8=16.8m2.

其他類型風管可以采用同樣的方法，注意改變一下標記分類，計量不會出錯

通風空調系統的通風管道的計量可以采用CAD快速看圖的批量測量功能測量管道長度，結合文字查找、標注分類，清晰計量位置。

#通風管道#批量測量#標注分類#通風空調
