防雷接地安裝需要注意哪些要點，圖紙計量需要計算哪些部件，比如圖紙上會涉及多條接閃帶，接閃帶長度測量使用CAD快速看圖的【批量測量】可以快速幫您搞定。

一、防雷接地概念

1.防雷

1）防雷：防止因雷擊而造成傷害。

2）直擊雷：雷電直擊建筑物，引起建筑物倒塌、設備損壞，人身傷害。

3）方法：避雷針、避雷帶、避雷網。

2.靜電接地

1）靜電接地：防止雷電感應產生危害

2）雷電感應：由于雷擊后，巨大的雷電流在周圍空間產生迅速變化的強大磁場所致，這種磁場能在附近金屬導體上感應出很高的電壓。如當雷擊桿塔時，在導線上也會產生電磁感應過電壓。

3）方法：將金屬設備、管道等金屬物通過接地專職與大地做可靠的連接。

二、防雷接地裝置

1.避雷針：接受雷電的裝置，由鋼管或圓鋼制成。

2.避雷引下線：是從避雷針或屋頂避雷網向下沿建筑物、構筑物和金屬構件引下的導線，一般采用扁鋼或圓鋼作為引下線。但目前設計大多采用利用柱內幾根主筋做引下線與基礎鋼筋網焊接形成一個大的接地網。

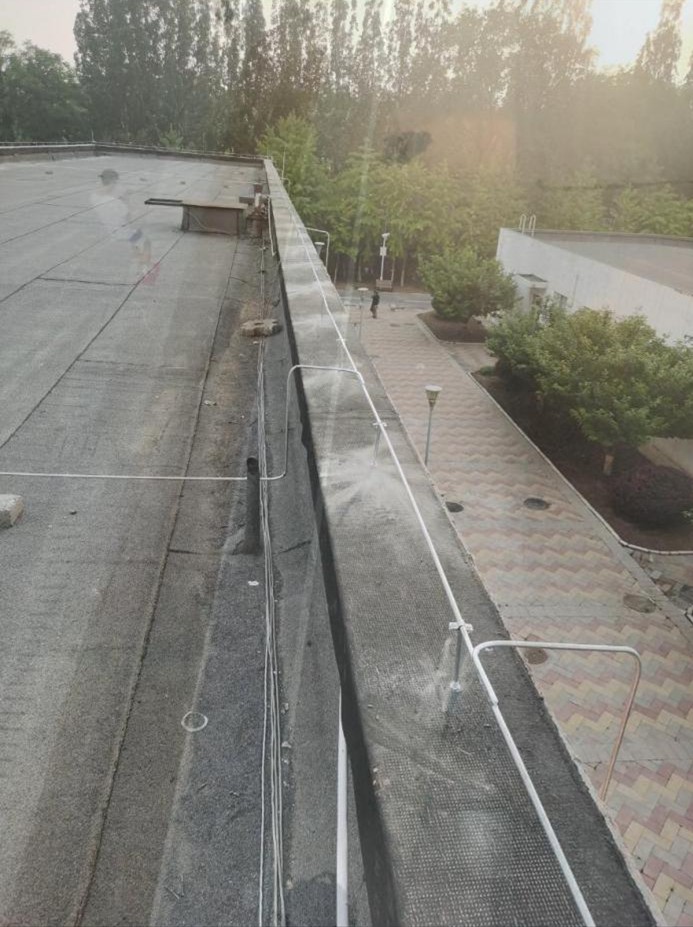

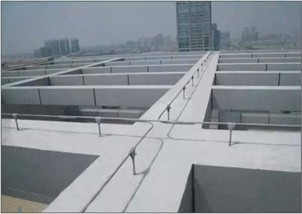

3.避雷網：置于建筑物頂部，一般采用圓鋼做避雷網。

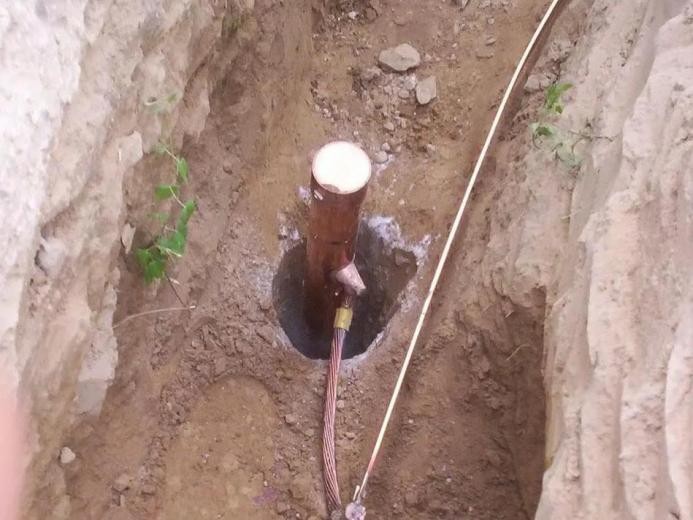

4.接地極：由鋼管、角鋼、圓鋼、同伴或鋼板制作而成，一般長度為2.5m，每組3-6根不等，直接打入地下與室外接地母線連接。

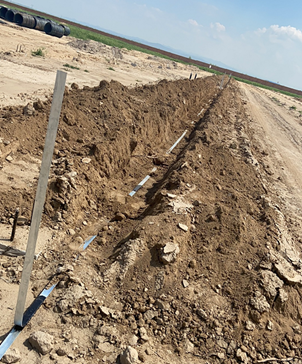

5.接地母線：采用扁鋼或圓鋼做接地材料。分戶內與戶外，戶內接地母線一般沿墻用卡子固定敷設，戶外接地母線一般埋設在地下。

6.接地跨接線：是指接地母線遇有障礙物（如建筑伸縮縫、沉降縫）需跨接時的連接線，或是利用金屬構件做接地線進需要焊接的連接線。

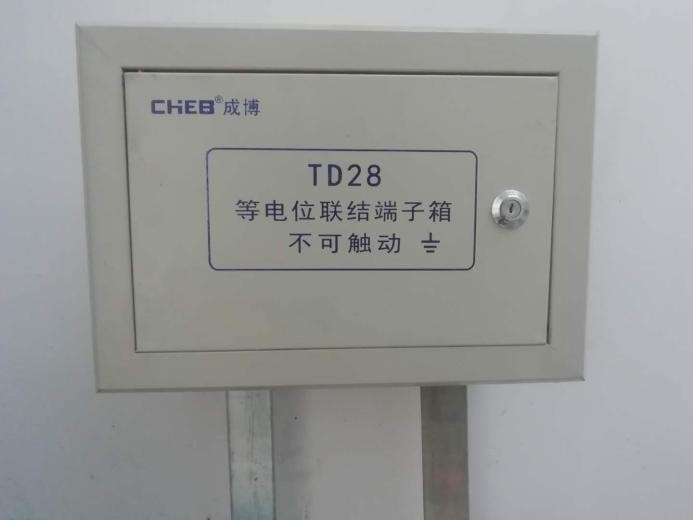

7.等電位裝置：等電位是設置于室內、衛生間的防雷接地裝置，由接地線、接線盒、接線箱組成，與建筑物內主鋼筋連接，形成接地網。

8.均壓環：規范要求每隔3層設均壓環，利用圈梁鋼筋或另設一根扁鋼或圓鋼于圈梁內做均壓環，主要防止側擊雷對建筑造成破環。

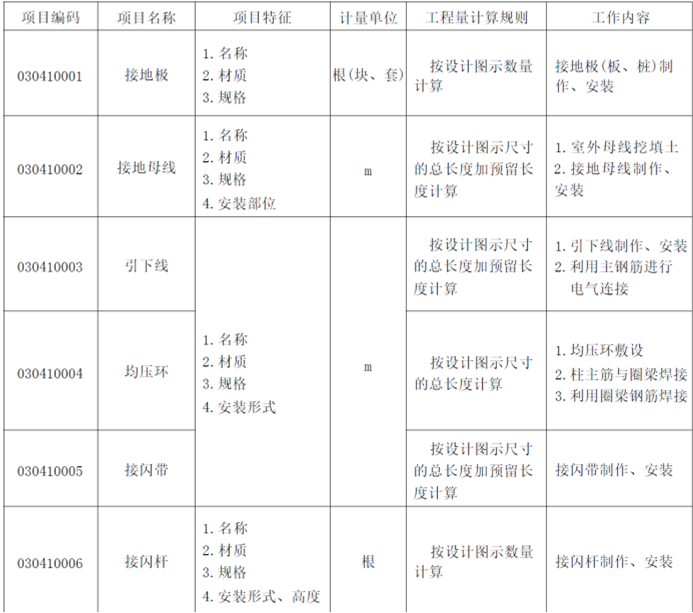

三、計量規則

四、實例分析

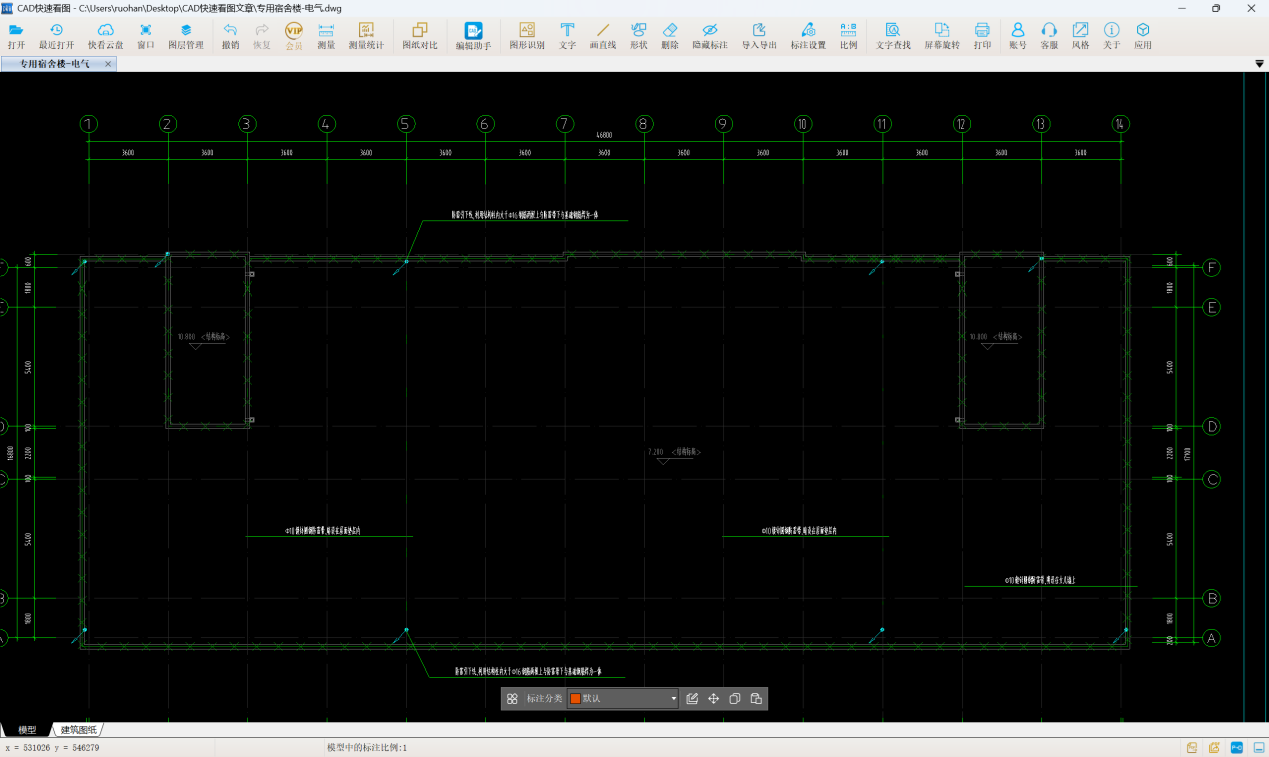

1.計算某宿舍樓的防雷接地工程量，觀察防雷平面圖，沿用“量長度”的思路處理。

2.用CAD快速看圖查看圖紙并計量

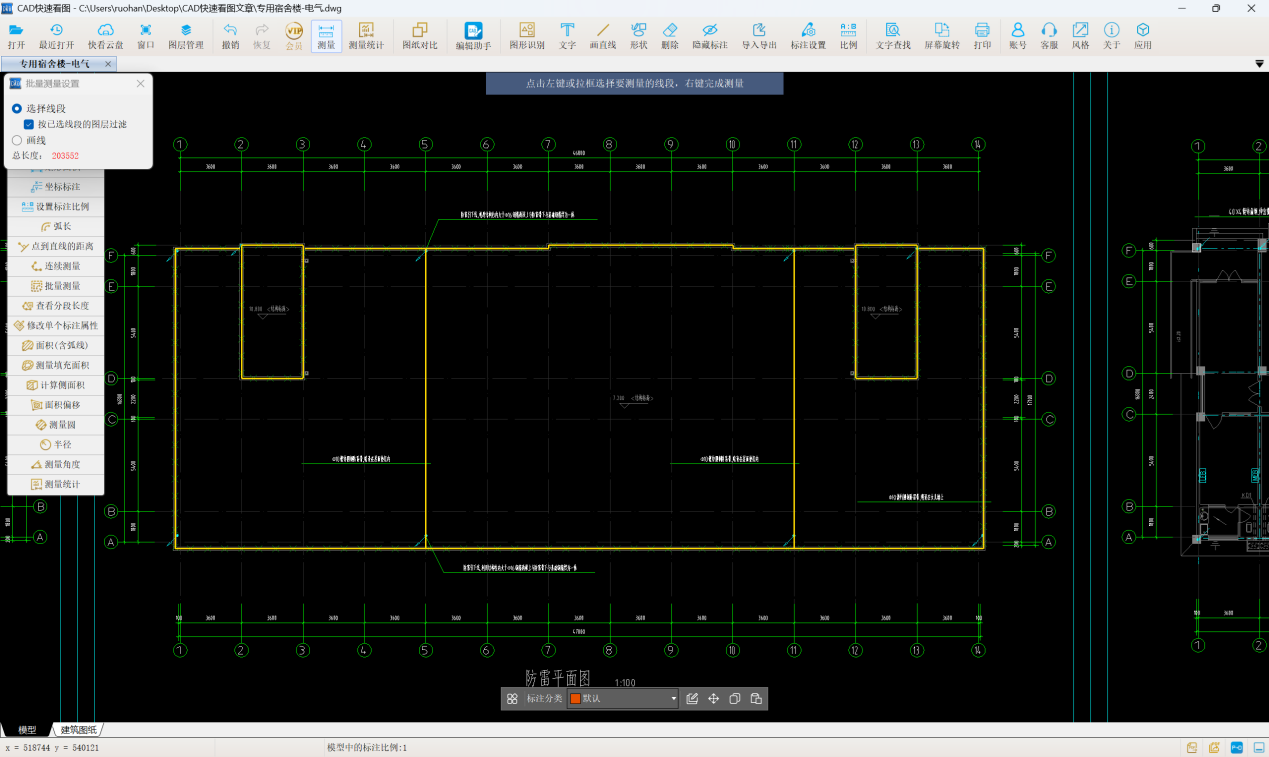

以接閃帶為例進行分析，10鍍鋅圓鋼。使用軟件的【批量測量】功能，使用選擇線段命令，再點選按已選線段的圖層過濾，框選防雷平面圖得到，接閃帶水平長度為203.552m。

接閃帶豎向長度：

（10.8-7.2）*4=14.40m

接閃帶長度=水平長度+豎直長度=203.552+14.40=217.952m

同樣的方法可解得避雷母線長度，CAD快速看圖的批量測量，實際工程使用測量相同長度，非常高效。

#防雷接地#接閃帶#計量#批量測量
