計算橋架工程量時，利用CAD快速看圖高效定位橋架位置，通過文字查找和批量測量功能快速獲取水平與豎向長度，大幅提升計量效率和準確性，簡化傳統手動測量流程。
一、橋架基礎知識

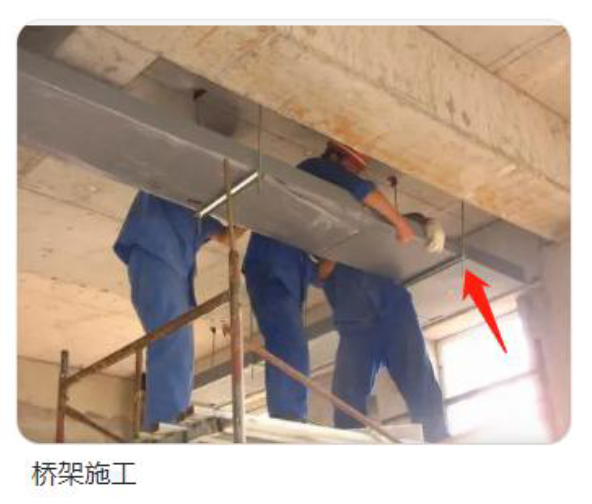

橋架：是一個支撐和放電纜的支架。橋架在工程上使用普遍，只要鋪設電纜就要用橋架。

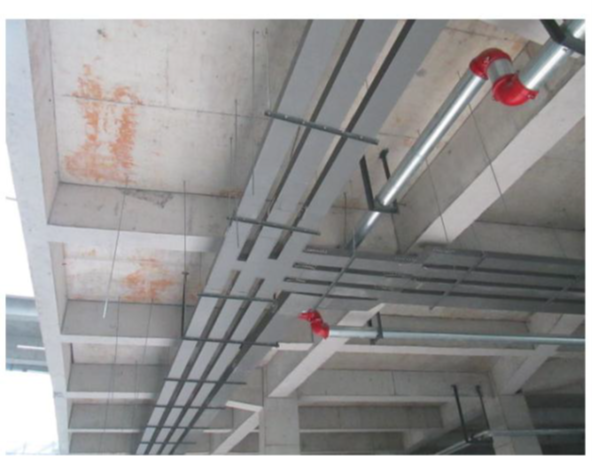

橋架分類：槽式、托盤式和梯架式
二、橋架敷設計算注意事項
通常線路都是先走橋架后走線路，因此計算時要注意如下情況：
（1）橋架內電線電纜無需量至墻中心。
一般情況下，配電井內是不畫橋架的，但要明白配電井一定會有橋架。橋架是不會暗敷到墻內的。
（2）豎向長度需要減去橋架距板高度。
橋架一定是在梁板的下方敷設。并有一定距離，這個距離要估。垂直部分計算=層高-安裝高度-配電箱體高度-橋架離梁板的高度。
注意：橋架本身高度，具體要不要算橋架高度，個人考慮。

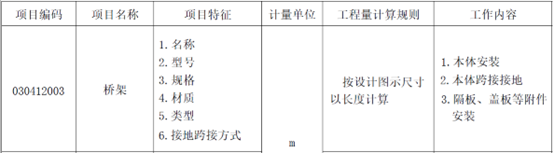

三、橋架工程量計算規則
四、實例分析
1.計算專用宿舍樓-電氣的橋架工程量，通過平面圖，找到橋架位置并測量長度。
2.用CAD快速看圖查看圖紙并計量

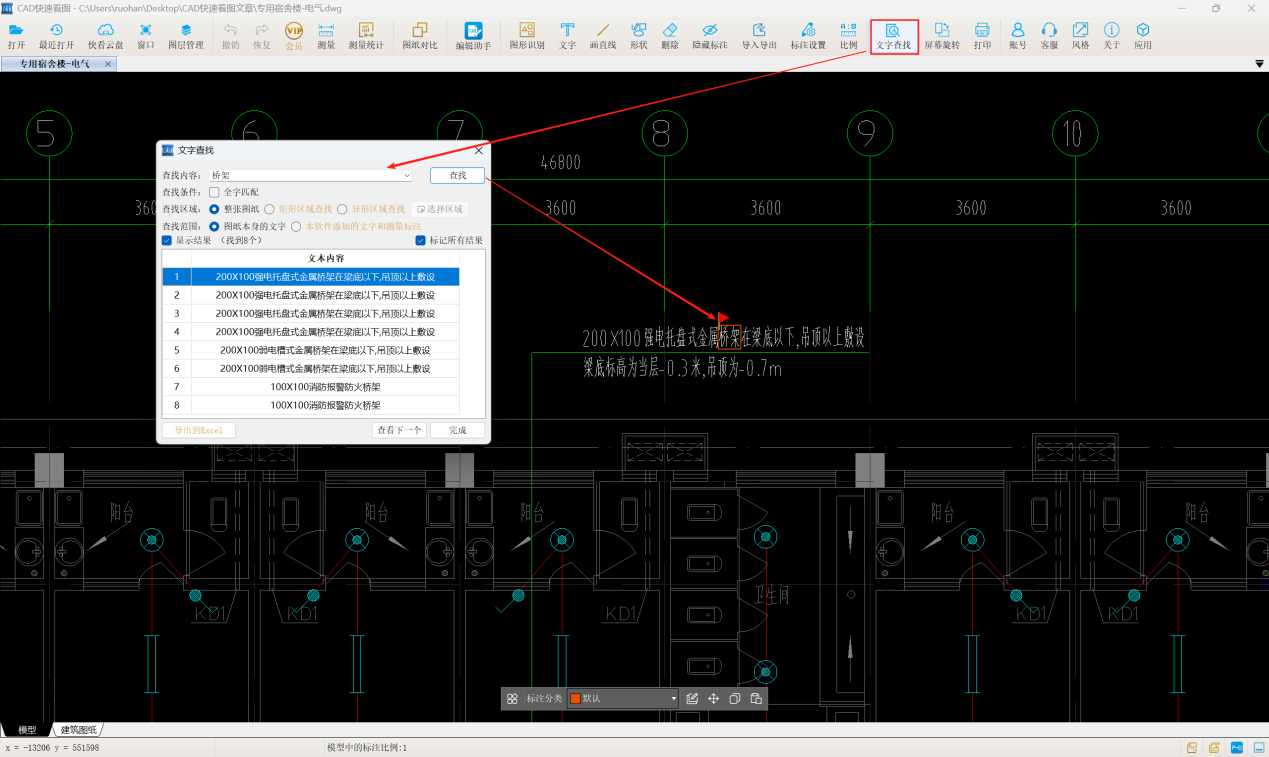

使用【文字查找】功能，輸入橋架，找到橋架所在空間位置。200*100強電托盤式橋架在梁底以下，吊頂以上敷設，梁底標高為當層-0.3m，吊頂為-0.7m。

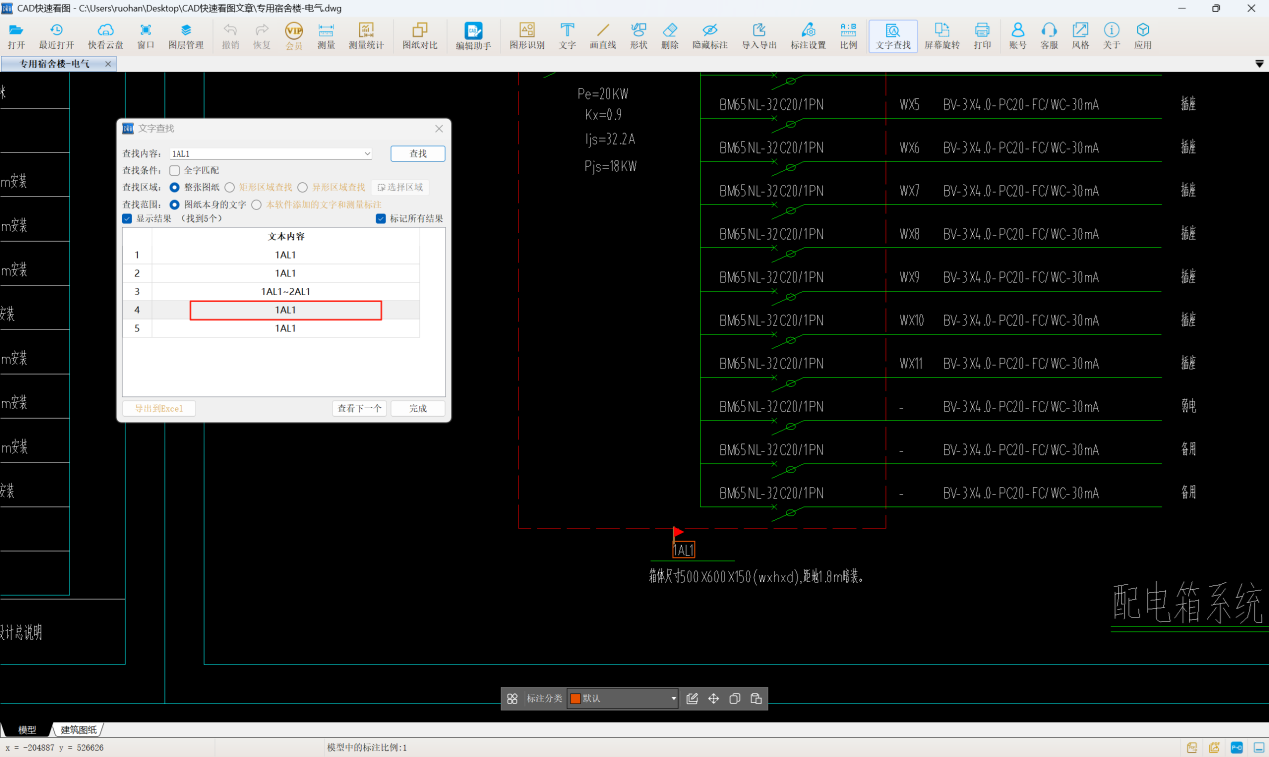

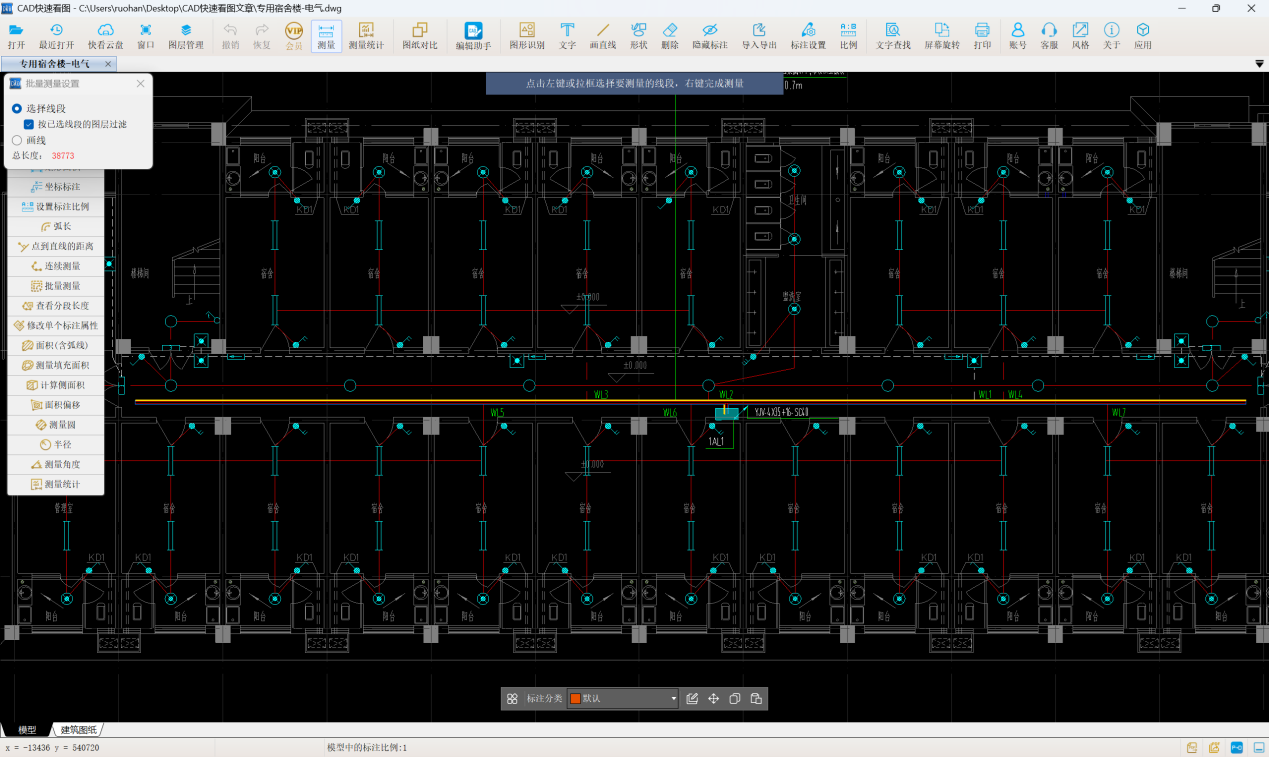

然后使用【批量測量】功能得到橋架水平長度為38.773m，繼續使用【文字查找】功能，選到1AL1配電箱系統圖所在的位置，觀察系統圖，箱體高度0.6m，距地1.8m安裝，則豎向橋架長度為3.6-0.7-（1.8+0.6）=0.5m。
橋架長度=水平長度+豎向長度=38.773+0.5=39.273m。
橋架的計量就是如此簡單，CAD快速看圖的文字查找、批量測量，非常高效。
#橋架#文字查找#批量測量
