本文將介紹如何使用CAD繪制圓矩形陣列。圓矩形陣列是一種常用的圖形設計技術，它可以用于創建各種幾何形狀的模式。使用CAD軟件可以方便地進行圓矩形陣列的繪制和編輯，節省了時間和精力。下面將詳細介紹CAD繪制圓矩形陣列的步驟和注意事項。
步驟一：打開CAD軟件
首先，打開CAD軟件并創建一個新的繪圖文件。這可以通過在軟件的主界面中點擊“新建”按鈕來完成。選擇合適的繪圖單位和紙張大小，并確保設置了正確的圖層和線型。
步驟二：繪制一個圓
在CAD軟件的繪圖界面中，使用圓工具繪制一個圓。點擊工具欄上的“圓”按鈕，然后在繪圖界面上點擊鼠標左鍵確定圓的中心點。接著，按住鼠標左鍵并移動鼠標來定義圓的半徑。松開鼠標左鍵后，圓就被完成繪制了。
步驟三：創建圓矩形陣列
現在，我們將使用圓矩形陣列功能來創建多個相同的圓。點擊工具欄上的“圓矩形陣列”按鈕，或者在菜單欄中選擇“修改”>“圓矩形陣列”來打開圓矩形陣列對話框。
步驟四：設置圓矩形陣列參數
在圓矩形陣列對話框中，你可以設置陣列模式、數量、間距、旋轉角度等參數。首先，選擇要陣列的圖形對象，即剛才繪制的圓。然后，選擇陣列模式，可以是直線、圓弧或螺旋等。接下來，設置數量、間距和旋轉角度等參數，以滿足你的設計需求。

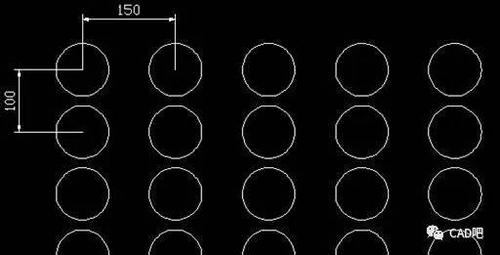

步驟五：生成圓矩形陣列
完成參數設置后，點擊對話框中的“確定”按鈕來生成圓矩形陣列。CAD軟件將自動在繪圖界面上生成多個相同的圓，并按照你設置的參數進行排列。你可以通過移動、旋轉、縮放等操作來調整陣列的位置和大小。
注意事項：
在使用CAD繪制圓矩形陣列時，需要注意以下幾點：
- 確保選擇正確的圖層和線型，以便于后續的編輯和管理。
- 在設置圓矩形陣列參數時，根據實際需求選擇合適的陣列模式和參數數值。
- 在生成圓矩形陣列之前，可以先預覽一下效果，以確保設置的參數正確無誤。
- 如果需要調整陣列的位置或大小，可以使用CAD軟件提供的移動、旋轉、縮放等功能來進行操作。
- 在完成圓矩形陣列后，記得保存繪圖文件，以便后續的使用和編輯。
以上就是使用CAD繪制圓矩形陣列的步驟和注意事項。通過掌握這些技巧，你可以更加高效地進行圖形設計和編輯工作，提高工作效率和質量。
