顏色方案用于以圖形方式表示空間類別。
例如,可以按照房間名稱、面積、占用或部門創建顏色方案。 如果要在樓層平面中按部門填充房間的顏色,請將每個房間的“部門”參數值設置為必需的值,然后根據“部門”參數值創建顏色方案。接著可以添加顏色填充圖例,以標識每種顏色所有代表的部門。
可以根據以下內容的參數值應用顏色方案:
房間
面積
空間或分區
管道或風管
要使用顏色方案,必須先在項目中定義房間、面積、空間、分區、管道或風管。
您可以在“屬性”選項板上指定參數值。

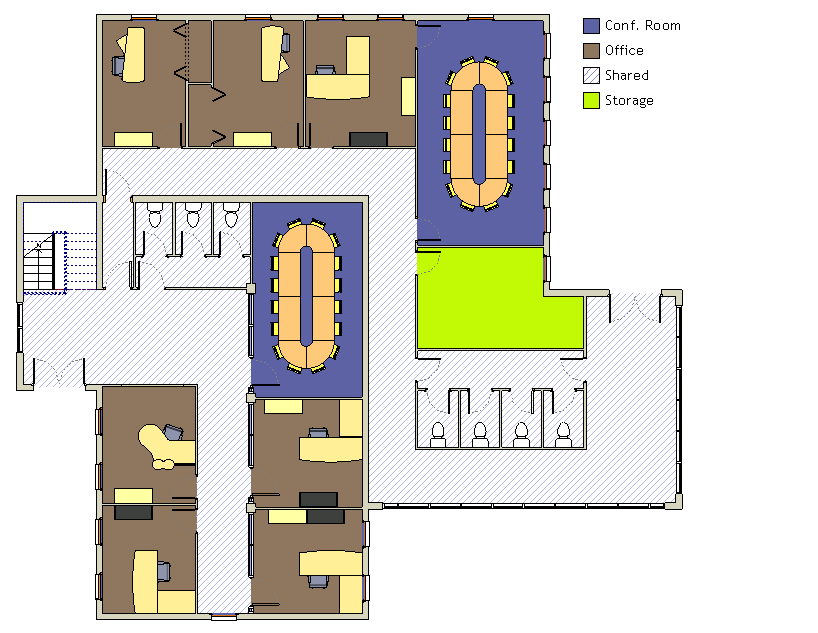

下圖顯示了一個帶有顏色方案的平面視圖,該顏色方案使用了為每個房間定義的特定值(例如,作為房間的“部門”參數值的辦公室和儲藏室)。

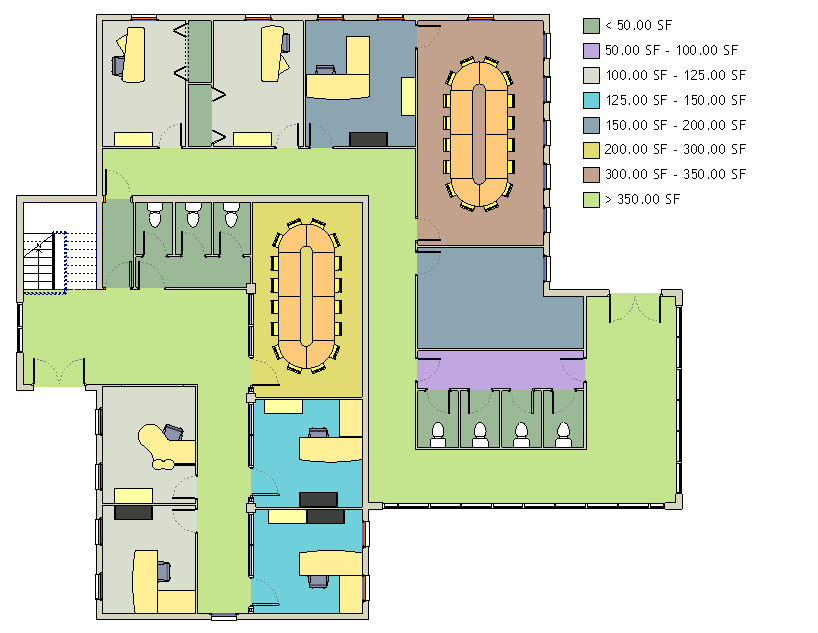

下一圖也顯示了一個帶有顏色方案的平面視圖,其中顏色方案是按照值的范圍(在本例中,指方形建筑面積)應用的。
