    在Revit中構建圖紙時，會在項目瀏覽器中拖動視圖并將其放在圖紙上。在構建圖紙時，我們可能需要按順時針或逆時針方向?qū)⒁晥D（或明細表）旋轉，以便更好地適配圖紙。

    1、將視圖和標題標記旋轉90度

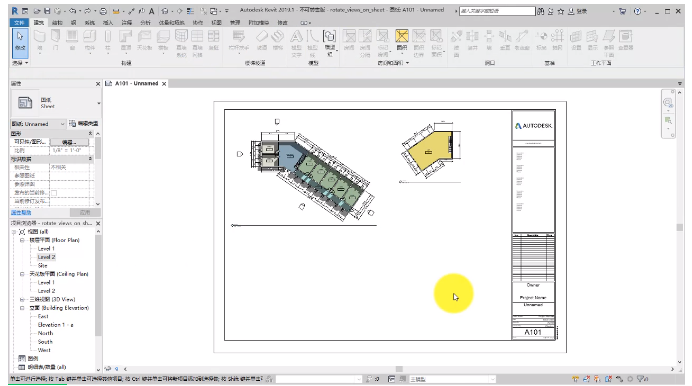

    在將視圖放置在圖紙上后，選擇該視圖。在“選項欄”上，使用下拉箭頭設置圖紙上的旋轉。順時針或逆時針旋轉視圖，以90度為增量。這將旋轉整個視圖以及與視圖關聯的標題標記。在這種情況下，兩個平面圖都將以逆時針旋轉。在嘗試將視圖與特定標題欄方向匹配時，可能會使用該旋轉視圖的方法。

    注意：不能旋轉活動視圖。如果標題欄以半色調顯示，且可以在該視圖中選擇圖元，則該視圖是活動視圖。在視圖上單擊鼠標右鍵，然后單擊“取消激活視圖”。

    2、通過更改項目“北”旋轉視圖

    另一種在圖紙上旋轉視圖的方法是在模型中更改“項目北”。例如，您希望此建筑的較長軸成為主軸，并以這種方式放置在圖紙上。雙擊視口內部將其激活。在“管理”選項卡中，單擊“位置”，然后選擇“旋轉項目北”。在對話框中，選擇“對齊選定的線或平面”。現在，選擇斜翼中的一面墻。在命令完成處理之后，旋轉兩個平面以使較長的翼對齊圖紙的水平和垂直軸。

    重復此過程，但這次選擇將“項目北”順時針旋轉90度。這會更改“項目北”，已對齊圖紙上垂直方向上的較長翼。

    3、旋轉視圖的裁剪區域

    旋轉視圖的第三種方法是直接旋轉視圖的裁剪區域。在視口中雙擊以激活視圖。在“視圖控制欄”上，啟用裁剪區域的可見性。選擇裁剪區域，然后在“修改”選項卡上單擊“旋轉”。旋轉裁剪區域時，請務必記住裁剪區域始終將其自身定向到應用程序框架，因此即使您正在旋轉裁剪區域，也將顯示裁剪區域內的模型正在旋轉。

    獲得所需結果的最佳方法是啟動指向要對齊的裁剪區域邊緣的旋轉操作。在這種情況下，旋轉的第一次單擊朝向裁剪區域的頂部邊緣。第二次單擊對齊模型（通過第一次單擊將其對齊邊緣）中的圖元。將旋轉視圖。在這種情況下，由于已旋轉視圖的裁剪區域，因此二樓平面圖不受影響。

    在布局視圖時，我們可以根據需要使用3種方法的一種以在圖紙上旋轉視圖。
