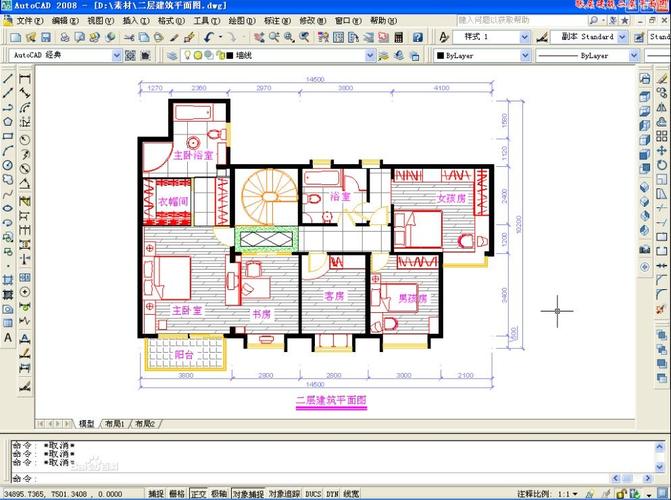

在CAD軟件中進行繪圖是設計和工程領域中非常重要的任務。CAD（計算機輔助設計）軟件可以幫助我們創建、修改和優化各種設計圖紙。以下是一些關于如何在CAD軟件中進行繪圖的基本步驟。
第一步是準備繪圖環境。在打開CAD軟件后，我們需要選擇合適的繪圖模板或創建一個新的繪圖文件。繪圖文件的大小和單位應根據具體需求進行設置。此外，我們還可以設置繪圖視圖和繪圖樣式以獲取更好的視覺效果。
第二步是繪制基本圖形。CAD軟件提供了許多繪圖工具，如直線、圓、多邊形等。我們可以使用這些工具在繪圖區域中創建基本的幾何圖形。通過選擇合適的繪圖工具，并使用鼠標或鍵盤輸入相關參數，我們可以精確地繪制所需的圖形。
第三步是編輯和修改圖形。CAD軟件允許我們對已繪制的圖形進行編輯和修改。我們可以選擇已繪制的圖形，然后移動、旋轉、縮放或變形它們。此外，我們還可以添加和刪除圖形的節點、線段或弧段，以改變其形狀和尺寸。
第四步是添加尺寸和標注。在CAD繪圖中，尺寸和標注是非常重要的，它們可以幫助我們準確地表示設計要素的大小和位置。CAD軟件提供了各種尺寸和標注工具，我們可以使用它們將尺寸和標注添加到繪圖中。通過選擇所需的圖形元素，并輸入相應的尺寸或文本，我們可以將尺寸和標注與圖形關聯起來。
第五步是應用圖層和圖形樣式。CAD軟件允許我們創建和管理不同的圖層和圖形樣式。通過將圖形放置在不同的圖層上，并應用不同的圖形樣式，我們可以更好地組織和展示繪圖內容。此外，我們還可以調整圖層的可見性和顯示順序，以滿足特定的設計需求。
第六步是保存和輸出繪圖。在完成繪圖后，我們應該及時保存并備份繪圖文件，以防止數據丟失。CAD軟件還提供了各種輸出選項，如打印、導出為圖像文件或導出為PDF文件等。通過選擇合適的輸出選項，并根據需要進行相應的設置，我們可以將繪圖輸出為所需的格式。
繪圖是CAD軟件中的基本操作之一，通過掌握上述步驟，我們可以在CAD軟件中進行準確、高效的繪圖。同時，我們還可以利用CAD軟件的其他功能和工具，如模型構建、渲染和動畫等，提升設計和工程的效果。
