畫圖框是在CAD軟件中繪制圖紙時常用的界面元素，它可以幫助我們定義圖紙的大小、比例、標題等，使繪圖更加便捷和規范。下面將介紹一種常見的CAD繪制畫圖框的方法。
首先，打開CAD軟件并創建一個新的繪圖文件。選擇適合的圖紙尺寸，通常常見的圖紙尺寸有A0、A1、A2、A3、A4等。你可以根據具體需求來選擇合適的尺寸。

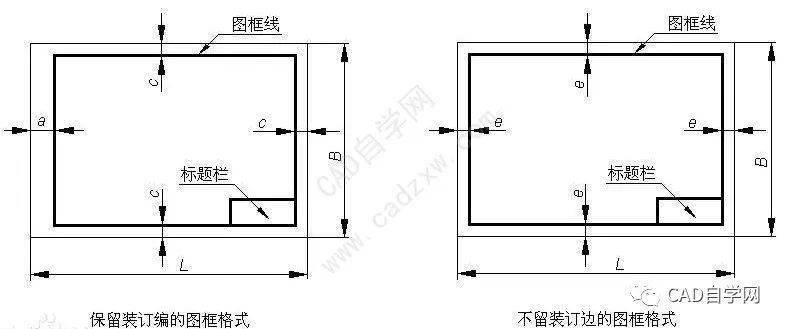

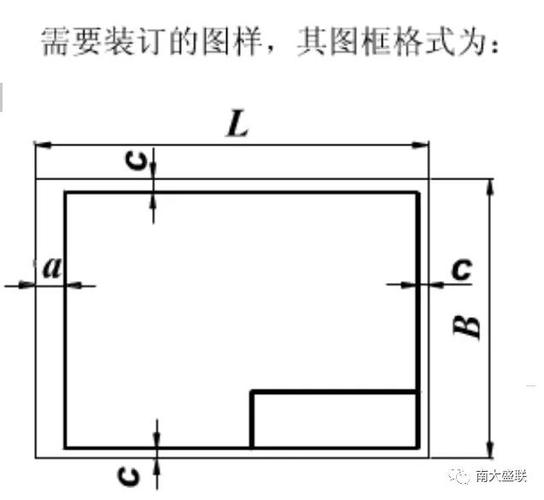

接下來，使用繪圖工具欄中的矩形工具繪制一個圖形框，這將成為畫圖框的邊界。根據所選擇的圖紙尺寸，確定圖形框的大小。可以使用繪圖工具欄上的線工具繪制框的四條邊界線。
在圖形框的上方或左側，繪制圖紙標題的欄目。可以使用文本工具欄上的文本工具來添加文字。在標題中可以包含項目名稱、圖紙名稱、繪制日期等信息。
在圖形框的右下角，繪制圖例的位置。圖例是圖紙上各種元素的符號和說明，包括線型、標注、圖形等。可以使用圖形工具欄上的各種繪圖工具來繪制圖例中的符號和圖形，并使用文本工具欄上的文本工具來添加說明。
完成畫圖框的繪制后，你可以對其進行編輯。可以使用修改工具欄上的各種工具來對畫圖框進行縮放、移動、旋轉等操作。這樣可以調整畫圖框的位置和尺寸，使其更加符合繪圖的需求。
當畫圖框繪制完成后，保存文件并設置為模板。這樣，下次繪圖時就可以直接使用這個模板文件，不需要重新繪制畫圖框，提高了工作效率。
總的來說，CAD繪制畫圖框的方法包括選擇圖紙尺寸、繪制圖形框、添加標題和圖例、編輯畫圖框、保存為模板等幾個步驟。掌握了這些方法，我們可以更加方便地進行CAD繪圖，提高工作效率和繪圖的規范性。
