文章來源：廣筑BIM咨詢
我們利用Revit軟件完成工作，把成果提交給客戶后，客戶該怎樣查看模型呢？
這里的查看模型，不僅指三維模型，還包含各專業平面圖以及復雜節點的剖面圖。
如果想要看某個區域的構件，應該怎樣快速的處理呢？
本期小編和大家聊一聊Revit模型瀏覽查看的三種方式。
1、平面視圖

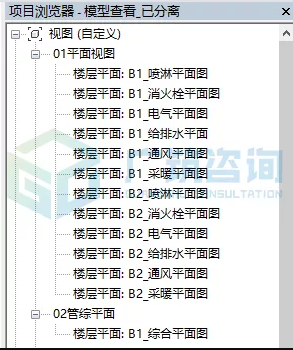

在我們建模過程中，我們會分專業分樓層來創建模型，而對應的就會有各樓層各專業平面圖和綜合平面圖，在項目瀏覽器中找到你想看樓層平面，雙擊即可進入。
每次打開項目中的某一視圖時，此視圖會顯示在已經打開的視圖的上面，其他的視圖仍處于打開的狀態，使用“視圖”選項卡下“窗口”面板中的工具可排列項目視圖。
如果想要同時查看某個專業不同樓層的管線信息，分別打開兩個或多個視圖，點擊“平鋪”命令就可以同時查看所有打開的視圖（快捷鍵WT）。

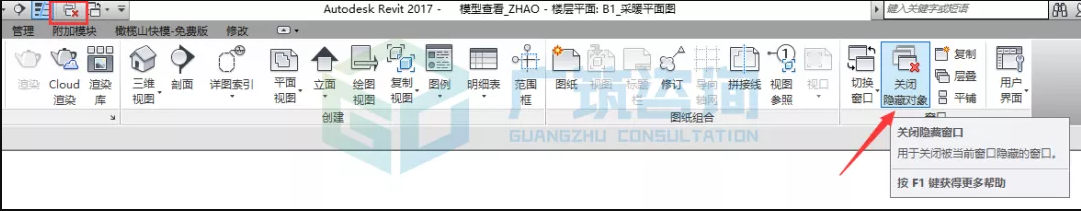

有時候打開的窗口太多，操作就會很卡，逐個關閉方法有些out了，這個時候知道快速關閉窗口的操作就尤為重要，快速關閉當前窗口以外窗口的命令為“視圖”下“窗口”面板中“關閉隱藏對象”，也可以通過Revit軟件上方快捷按鈕中的操作。
2、三維視圖

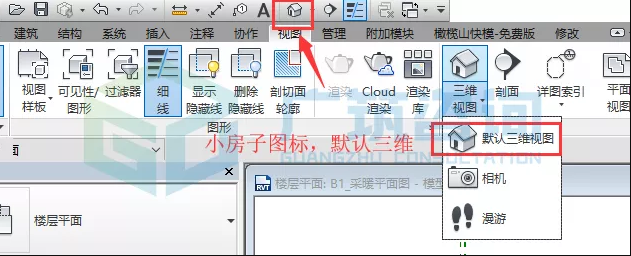

可以通過Revit軟件上方快捷按鈕中的小房子圖標進入整體的三維模型查看，也可以點擊“視圖”選項卡下默認的三維視圖，直接進入整體的三維模型查看，通過“shift+鼠標中鍵”旋轉查看模型。
那么該如何單獨查看局部構件和復雜節點的三維模型呢？

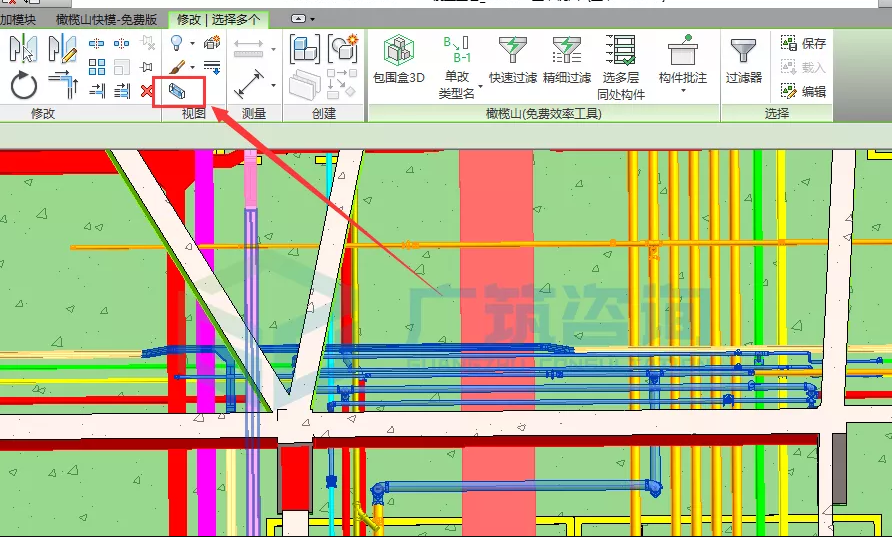

如果只想看局部的模型，通過框選局部管線，再點擊修改菜單欄中的“選擇框”就可以實現（快捷鍵BX）。
選擇框不僅可以在三維視圖中使用，平面圖中也可以，在平面圖中選擇想要顯示的模型，再點擊“選擇框”同樣可以顯示局部的三維視圖。
如果想要分樓層查看三維模型，該怎樣做呢？

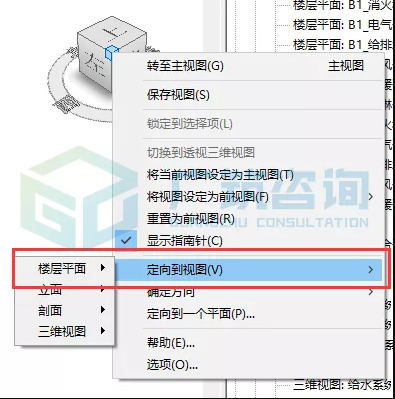

在默認的三維視圖中，右鍵單擊ViewCube，在顯示的菜單欄中點擊“定向到視圖”再選擇所需要查看的對應樓層即可。
3、剖面視圖
創建剖面視圖時，Revit會設置默認的視圖深度和寬度，通過選擇剖面并調整裁剪區域的大小，可以控制剖面視圖的顯示。

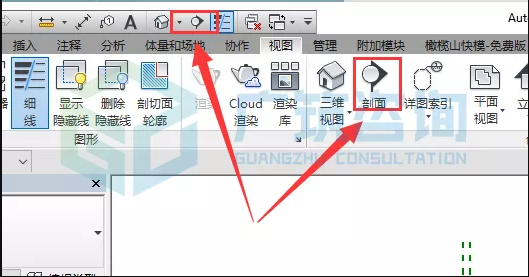

我們轉到平面視圖，點擊上方剖面快捷鍵按鈕或者“視圖”選項卡下“剖面”命令創建剖面。

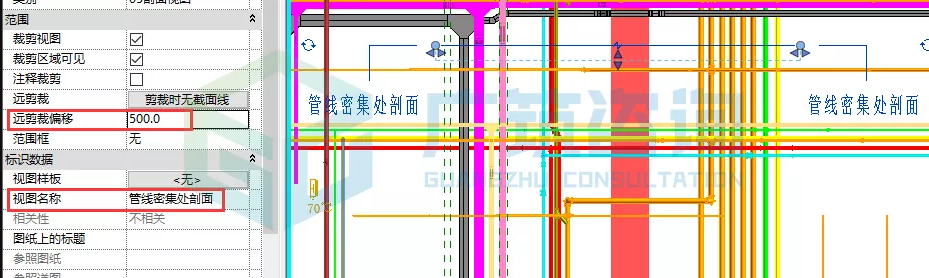

選擇對應位置布置剖面并調整裁剪深度，有需要可以將剖面重命名，裁剪深度和重命名在屬性欄范圍選項下。

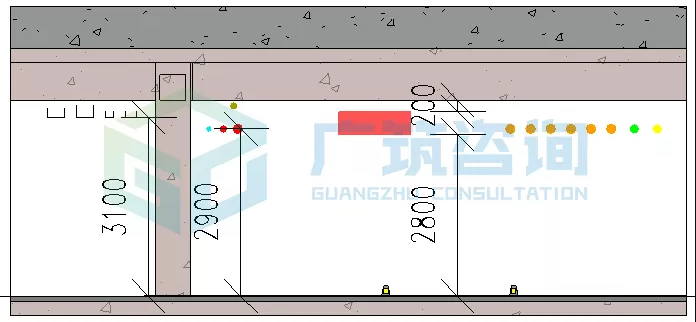

選擇剖面，右鍵單擊再選擇轉到視圖，我們可以在剖面中測量管線與結構的間距（“注釋”選項卡下“對齊”命令，快捷鍵DI）。
