在CAD軟件中，圖層是用來組織和管理圖形元素的一種方式。使用圖層可以使繪圖過程更加方便和靈活，可以控制圖形的可見性和屬性。下面我們將介紹如何在CAD中繪制圖層。
1. 打開CAD軟件并創建一個新文件。在繪制之前，我們需要先創建一個或多個圖層。

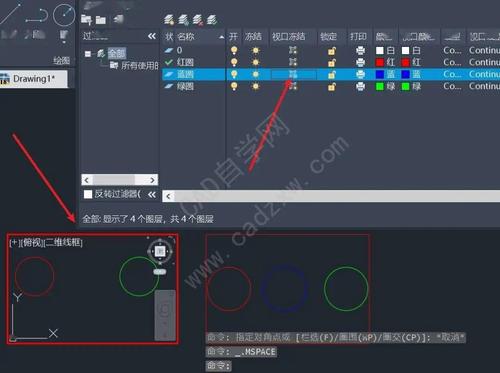

2. 點擊CAD軟件界面上的“圖層”按鈕，或者使用快捷鍵“LAYER”打開圖層管理器。圖層管理器是一個用來創建、刪除、修改和控制圖層屬性的工具。
3. 在圖層管理器中，點擊“新建圖層”按鈕創建一個新圖層。在彈出的對話框中，輸入圖層的名稱和其他屬性，如顏色、線型和線寬等。這些屬性將決定圖層上繪制的圖形的外觀。
4. 創建完一個圖層后，可以繼續創建其他圖層?？梢愿鶕?jù)需要創建不同類型的圖層，如構造圖層、表面圖層、注釋圖層等。
5. 在CAD繪圖界面上，選擇繪制工具，如直線工具、圓工具或多段線工具。開始繪制圖形前，需要選擇一個繪制當前圖形的圖層。

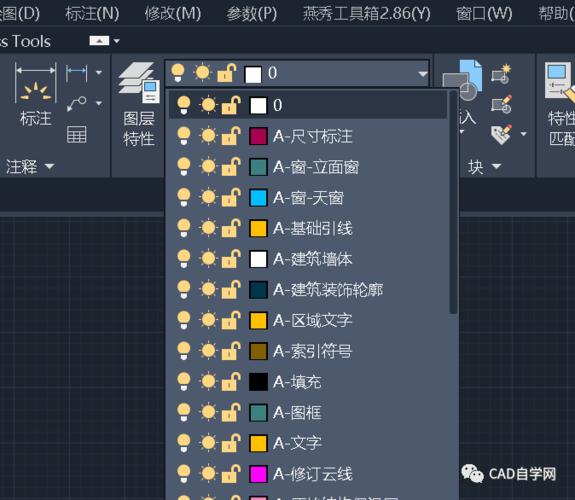

6. 在CAD界面下方的圖層列表中，選擇要繪制圖形的圖層。只有選中的圖層上的圖形才會顯示在繪圖區域中。
7. 開始使用繪圖工具，在繪圖區域中繪制圖形。繪制的圖形將顯示在所選的圖層上。
8. 如果需要切換到其他圖層繼續繪制，只需在圖層列表中選擇相應的圖層。
9. 在繪制完圖形后，可以使用圖層管理器來對圖層進行修改或刪除。例如，可以修改圖層的名稱、顏色或線寬等屬性，也可以將不需要的圖層刪除。
通過以上步驟，我們可以在CAD軟件中創建和管理圖層，并且在不同圖層之間繪制和切換圖形。圖層的使用可以使繪圖過程更加有序和靈活，同時也方便了對圖形的管理和編輯。
