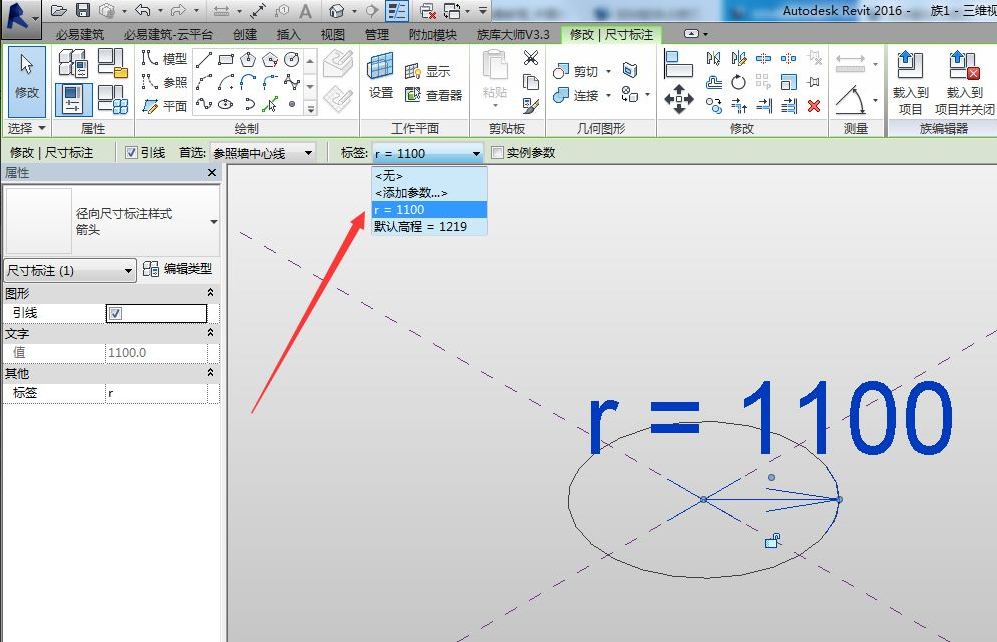

1、新建“概念體量”，使用模型下面的“圓”，繪制圓形，并添加參數r。

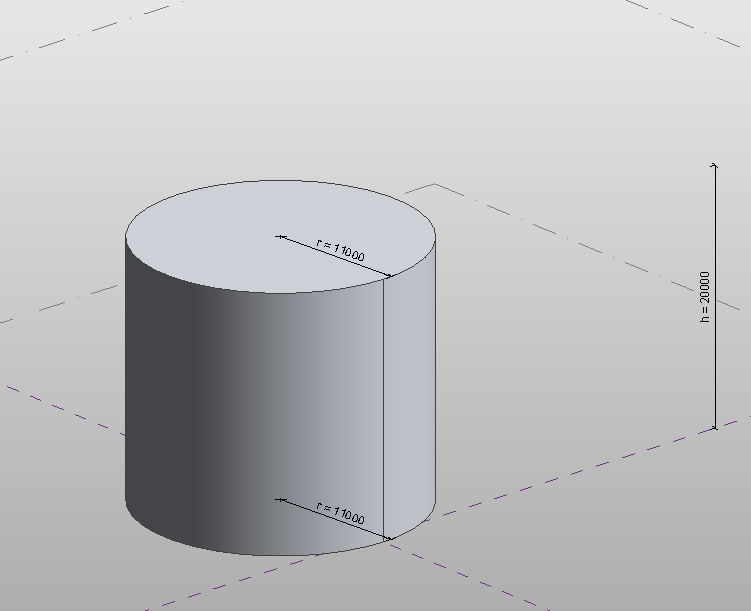

    2、創建標高2，將標高2與標高1之間的距離添加參數為h,選中圓將其復制到標高2并繼續添加參數r，選中兩個圓并創建實心形狀，并使用對齊命令將圓柱體的上表面鎖定到標高。

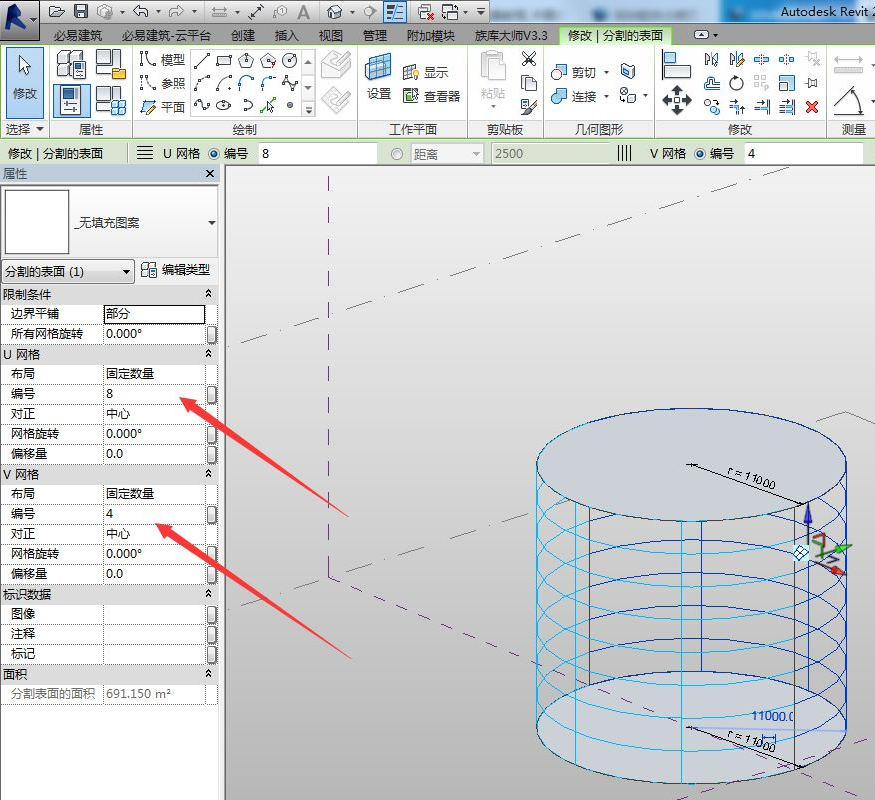

    3、選中圓柱體，將表面進行分割，將U.V網格的編號分別改為8，4。

    4、按住“Tab”選擇上表面，U.V網格化分為2，2.

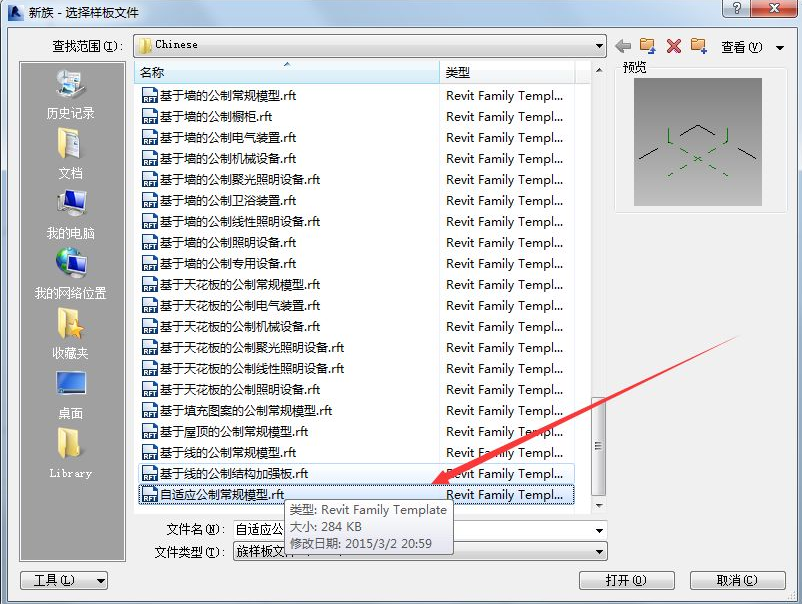

    5、新建“自適應公制常規模型”。

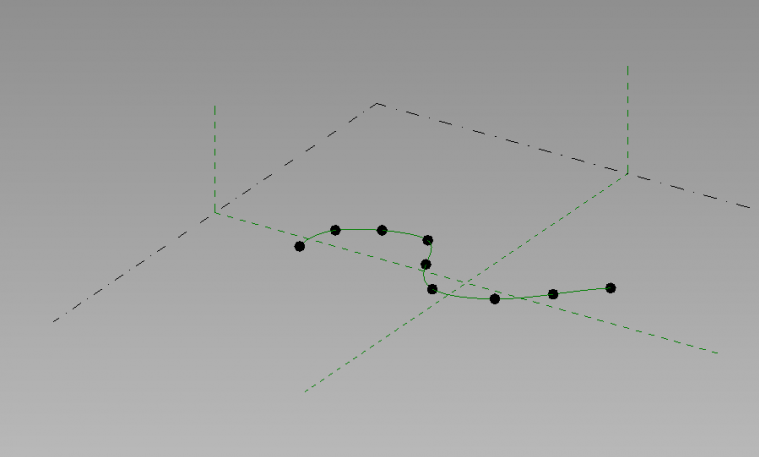

    6、放置九個參照點，并用參照線下的樣條曲線將參照點進行連接。

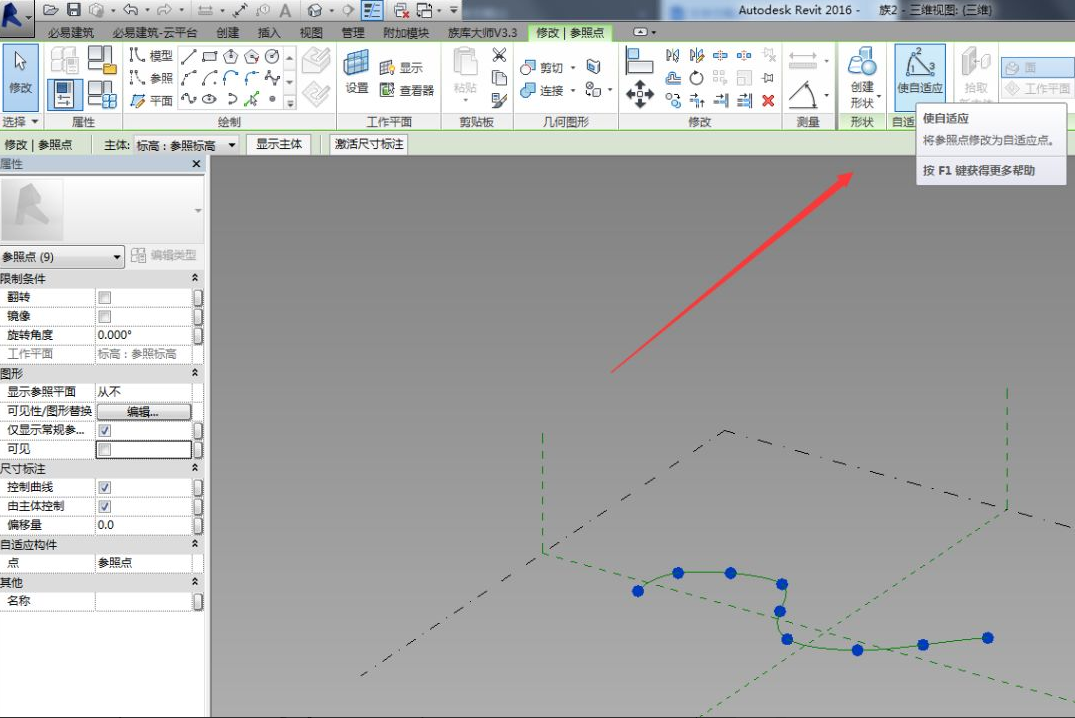

    7、選中參照點，在修改參照點上下問選項卡選擇“使自適應”。

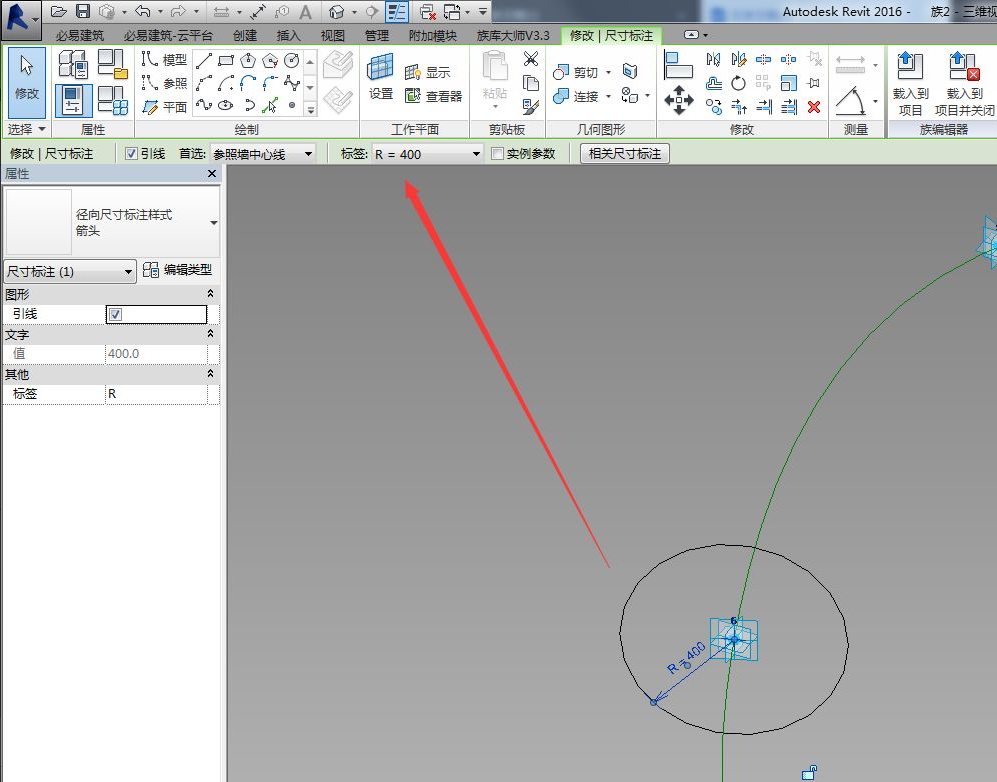

    8、選擇任意自適應點設置工作平面，并在該工作平面上使用模型線繪制圓形，并將該圓形的半徑添加參數為R。

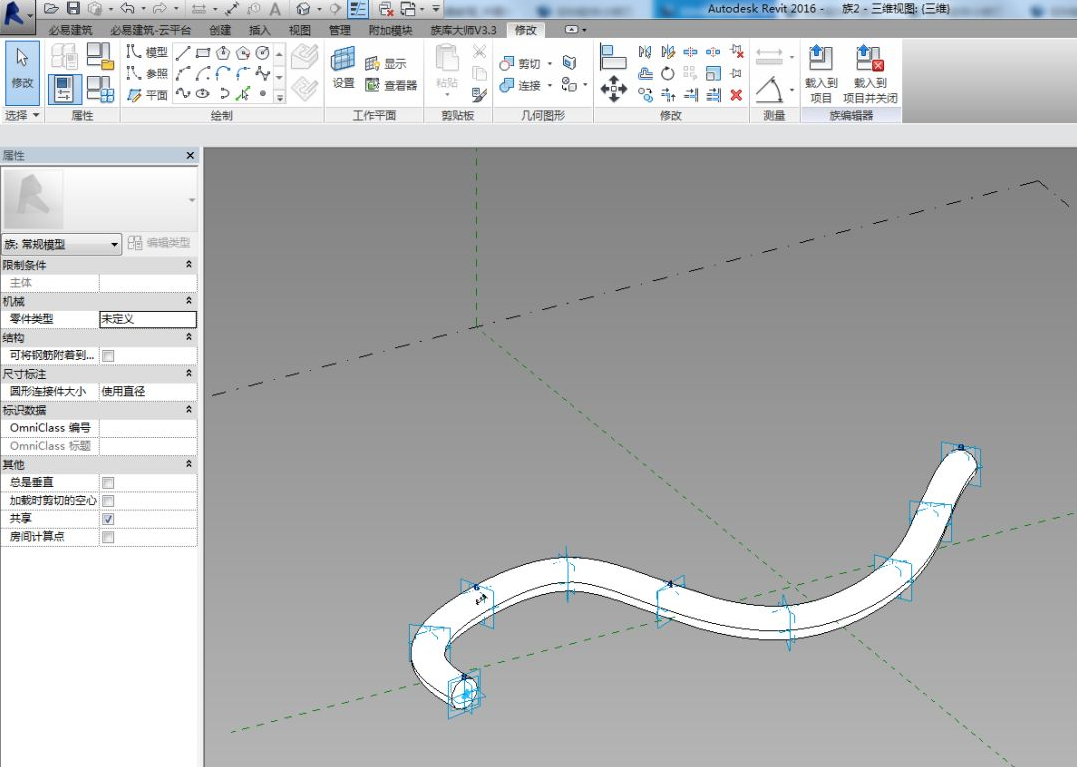

    9、選中圓形和參照線創建實心形狀。

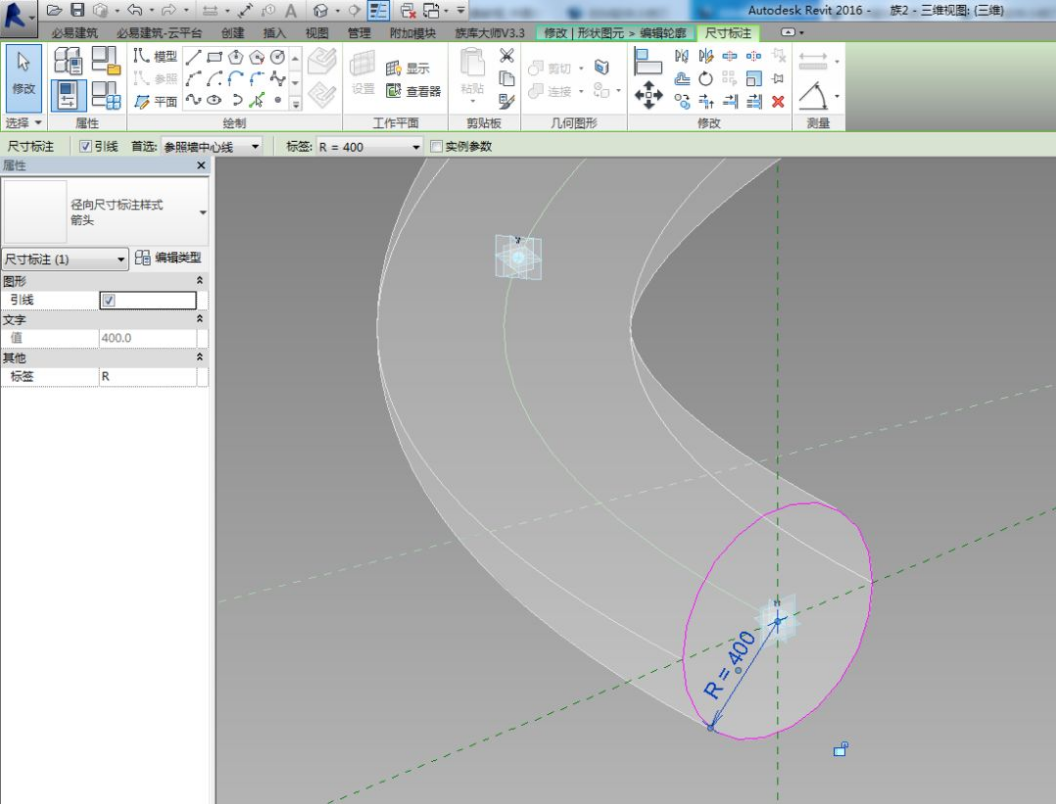

    10、選中生成的形狀，編輯輪廓，分別將兩端的輪廓圓，添加半徑參數R。

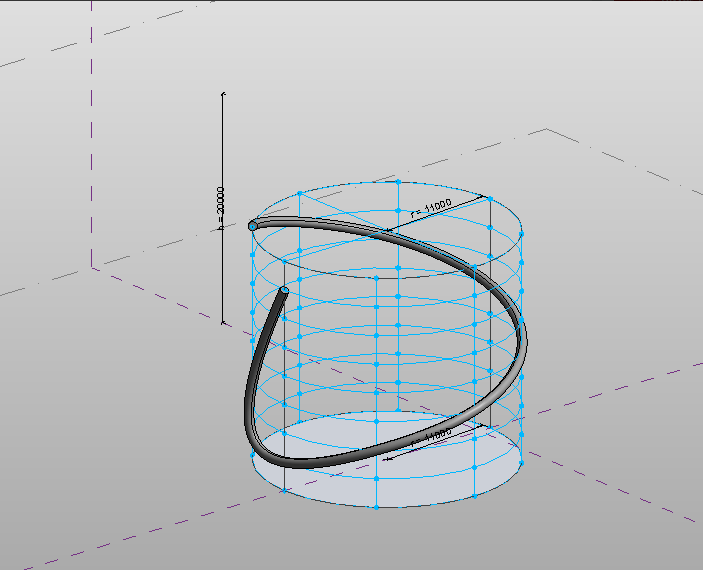

    11、將自適應族載入到體量中，將體量上的節點打開，將自適應族放置在體量上。打開族類型對話框，可以更改體量的高度和半徑。

    來源：BIM知識匯總

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
