一、問題分析

Rhino是一款功能強大的曲面造型工具,可以利用它建模后導入Revit來進行一些復雜構件的建模。同時,它也是一款兼容性很高的軟件,可以作為其他軟件導入Revit軟件的中間媒介。
二、在Rhino中進行編輯

解決這一問題的方法是:先將Rhino中的模型進行整體的放大,減少導入Revit后,極小網格面出現的概率。隨后在Revit的族環境中,對導入的模型進行整體縮放。

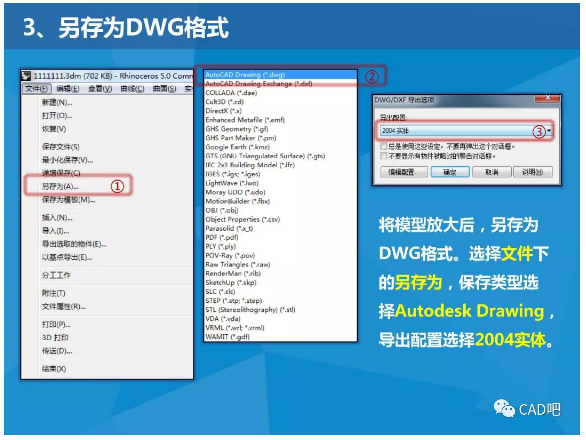

三、另存為DWG格式

將模型放大后,另存為DWG格式。選擇文件下的另存為,保存類型選AutodeskDrawing,導出配置選擇2004實體。
四、在族環境下編輯DWG文件

新建公制常規模型,在插入選項卡下選擇導入CAD,我們可以看到模型被導入進來,而且沒有網格面的丟失。
但此時的模型是被放大了10倍的模型,我們需要將模型大小進行恢復。
點擊模型,選擇編輯類型。在彈出的對話框中將比例系數調整為0.1即可。
