鋼筋形狀由鐙筋、箍筋以及可以指定圓角和彎鉤的直鋼筋組成。 可以操縱每個形狀以滿足模型中的鋼筋需求。
靈活的鋼筋幾何圖形由多個操縱柄控制：
您可以使用以下操縱柄控制鋼筋的形狀：
鋼筋兩端的操縱柄（藍色圓圈）
每條邊的操縱柄（藍色三角形）
使用其他操縱柄控制鋼筋所在平面的位置
使用另一個操縱柄控制一組鋼筋的長度。
|
|
| |

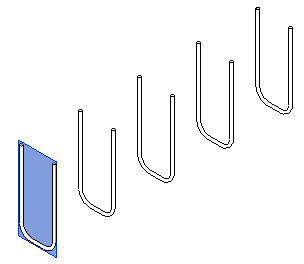

平面定義了可以沿與該平面垂直的方向約束的每個操縱柄。 上圖中顯示了用于鋼筋位置的平面和設置長度的平面。 在下圖中可以看到定義鋼筋形狀操縱柄的平面。
段移動時將捕捉并附著到主體保護層。
鋼筋形狀捕捉行為
由于保護層參照的特點以及鋼筋的放置方式，鋼筋不會捕捉到其相關的 Revit 環境，如捕捉點和捕捉線。 對鋼筋調整大小和進行其他修改將僅對放置了鋼筋的主體的保護層參照其作用。

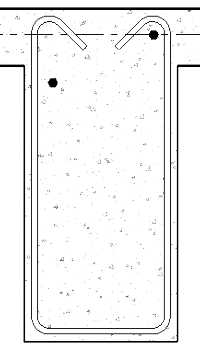

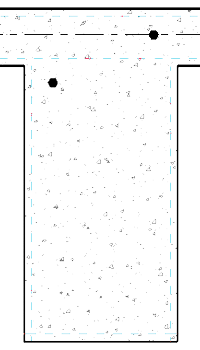

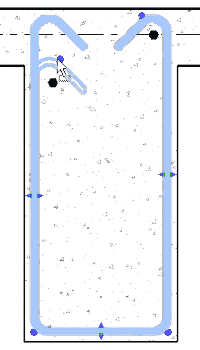

| 顯示保護層參照的混凝土主體的橫截面 | 保護層參照中鋼筋的默認放置 | 使用“鋼筋形狀控制”將位置捕捉到保護層參照 |
|---|---|---|
|
|
|
要編輯與 Revit 環境相關的鋼筋，以替換保護層參照捕捉行為，您可以選擇鋼筋的各個圖元進行調整。
將鼠標光標懸停在鋼筋圖元上，然后按 Tab 鍵。 現在，您可以通過典型的捕捉行為編輯圖元。

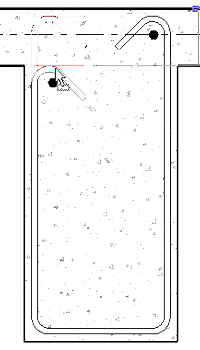

| 使用鋼筋線段選擇捕捉將位置捕捉到連接的圖元邊 |
|---|
|
捕捉允差
若要將鋼筋操縱柄捕捉到保護層或箍筋操縱柄，操縱柄的初始位置必須與參照保護層或操縱柄平面相距（允差）很小。
對于鋼筋保護層限制條件，允差等于 1/2 * 鋼筋直徑。
對于針對其他鋼筋（鐙筋）的限制條件，允差等于 1/2 *（鋼筋直徑 + 鐙筋直徑）。
