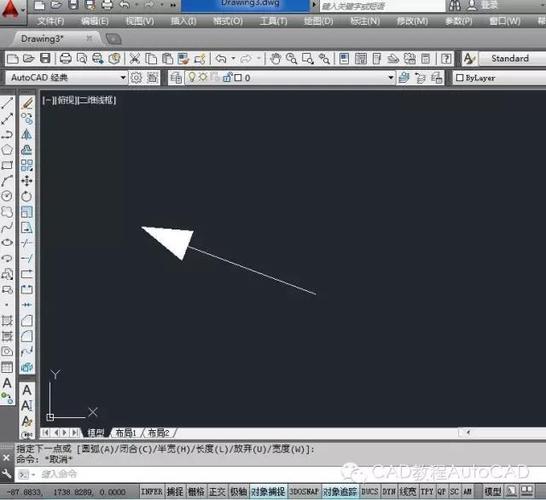

繪制箭頭形狀是CAD軟件中常見的操作之一。在CAD 2021中，您可以使用幾個簡單的步驟實現這個目標。

首先，打開CAD 2021并選擇“繪圖”選項卡。然后，從工具欄中選擇繪圖工具，例如直線工具或多段線工具。

接下來，在圖紙上選擇一個起始點，并通過單擊鼠標左鍵繪制一條線。這將成為箭頭的底部線。

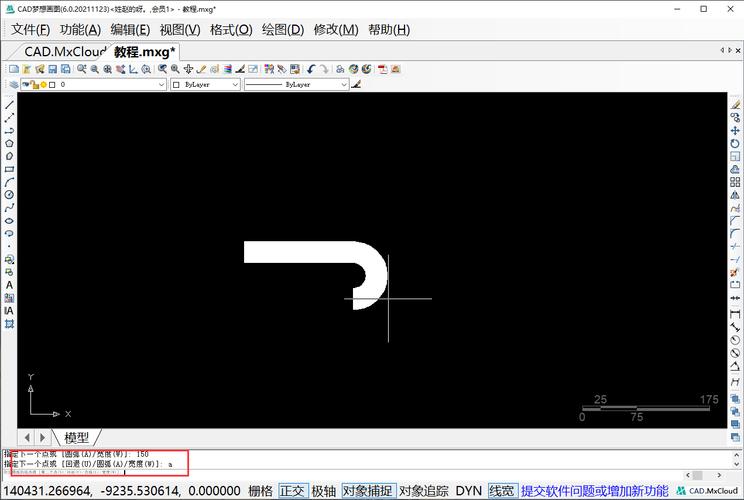

然后，繼續繪制箭頭的一側。您可以選擇使用直線工具繼續從底部線的末端繪制一條直線，或者使用圓弧工具繪制一條弧線。

完成一側后，您可以選擇繪制箭頭的另一側。要繪制對稱的箭頭，可以使用鏡像工具將第一側鏡像為對稱的第二側。

最后，使用修剪工具修剪底部線，使其與箭頭的頂部相交。這樣，箭頭形狀就完成了。

除了上述方法外，您還可以使用CAD 2021提供的其他功能和工具來繪制不同類型的箭頭。例如，您可以使用填充工具在箭頭內部填充顏色，以使其更加醒目。

繪制箭頭形狀在CAD 2021中非常簡單，只需按照上述步驟運用合適的工具和功能即可。希望這篇文章對您有所幫助！
