繪制CAD中的箭頭是一項基本的技能，尤其對于工程師、建筑師和設計師來說非常重要。下面將為您介紹如何使用CAD軟件來繪制箭頭。

首先，啟動您的CAD軟件并打開繪圖界面。

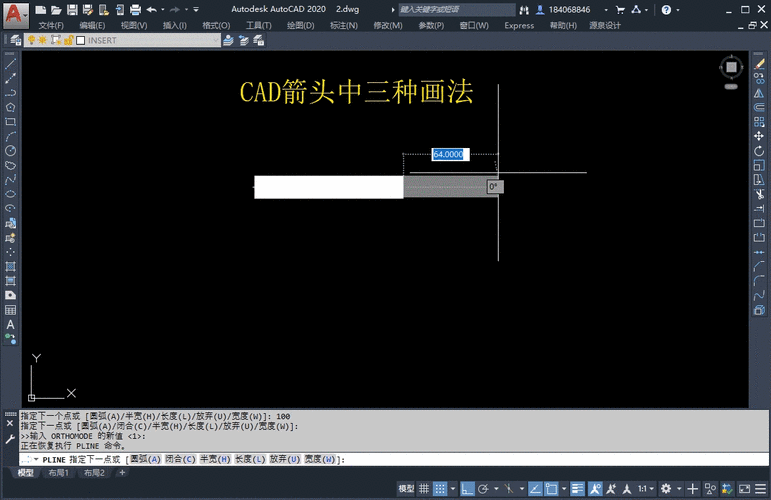

接下來，選擇“線”工具或“多段線”工具，這取決于您想要繪制的箭頭類型。如果您打算繪制一個直線箭頭，選擇“線”工具；如果您需要繪制一個帶有曲線部分的箭頭，選擇“多段線”工具。

在繪圖界面中，確定箭頭的起點和終點，然后點擊鼠標左鍵來繪制箭頭的線段。如果您選擇的是“多段線”工具，您可以通過單擊鼠標左鍵來繪制箭頭的曲線部分。確保箭頭的線段和曲線部分都與所繪制的方向一致。

接下來，選擇“尺寸”工具或“標記”工具，在箭頭的終點位置添加尺寸標記或文字標記。這將有助于確保箭頭的長度或其它特征明確可見。

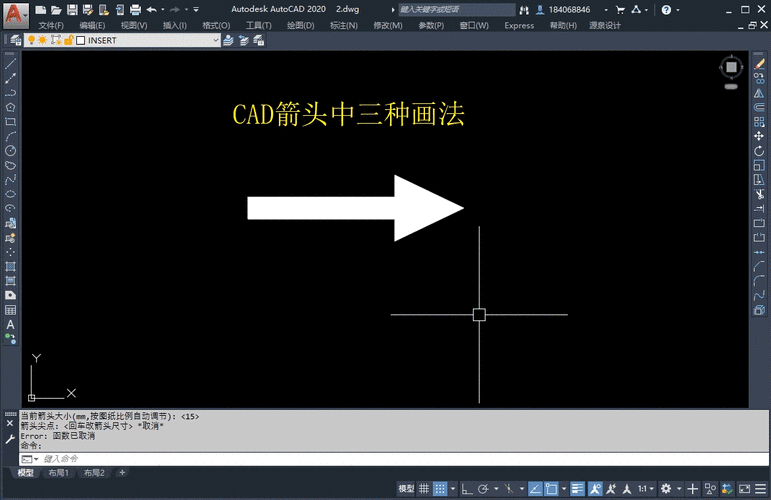

然后，選擇“填充”工具或“填充圖案”工具，為箭頭的頂部或尾部添加填充效果。您可以選擇不同的填充顏色或圖案來突出箭頭的特征。

最后，保存您的繪圖文件，并將繪制好的箭頭復制、粘貼到您的設計圖紙或項目文件中。您也可以將其導出為圖像文件，以便在其它軟件中使用。

在CAD中繪制箭頭可能需要一些練習和熟悉軟件的工具和功能。通過不斷嘗試和實踐，您將逐漸掌握這項技能，并能夠繪制出精確和清晰的箭頭。

繪制箭頭在CAD中是一個簡單但重要的任務，它能夠提供有關圖紙和設計的關鍵信息。掌握這項技能將使您的CAD繪圖工作更加高效和專業。
