在Revit中，使用洞口命令對墻開洞時會將墻體貫穿，在一些情況下我們并不需要將墻體貫穿，下面介紹兩種方法來解決這一問題。

一、使用分隔條創建洞口

1、新建公制輪廓-主體族

2、將族進行保存并打開族類別，在輪廓用途中選擇分隔條

3、使用直線命令繪制洞口輪廓

4、將輪廓族保存并載入到項目中，在建筑選項卡中選擇墻：分隔條，并將分割條放置在墻體上

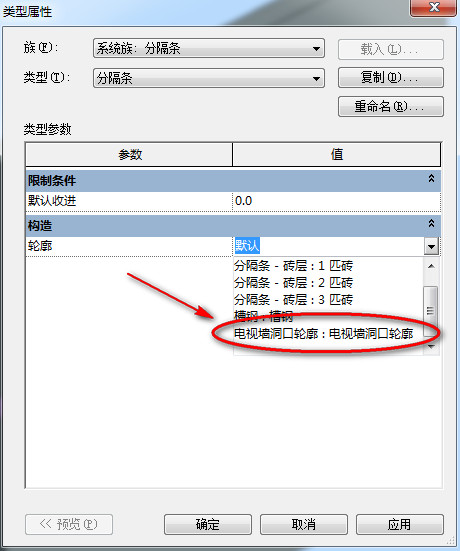

5、選中分隔條，在類型屬性面板中將輪廓替換成剛才繪制的輪廓，并調整分隔條長度

效果圖如下：

二、使用空心拉伸進行剪切

1、在建筑選項卡中選擇內建模型，設置一個族類別并命名

2、設置墻面為參照平面，使用空心拉伸命令在墻面上繪制洞口形狀

3、調整好空心拉伸的厚度，將空心拉伸與墻體進行剪切，完成后效果圖如下！
