在REVIT中沒有專門提供墻地面鋪裝的功能，我們可以通過幕墻來做，使用幕墻可以在明細表中統計到鋪裝的數量尺寸等信息。

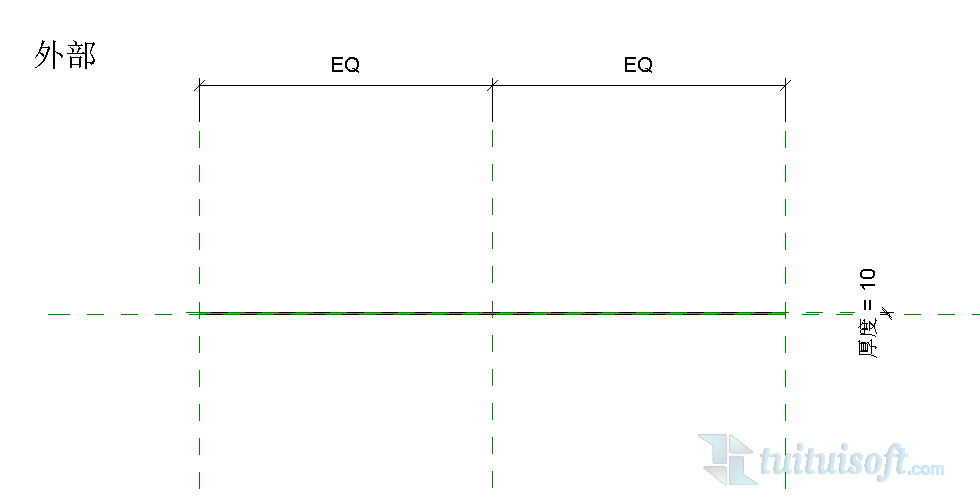

1、打開公制幕墻嵌板族，創建一個厚度為10的玻璃嵌板。并對它添加子類別及材質。保存命名并載入到項目中。
3、將它們改為自適應點，用參照線對四個點進行連接，拾取不到可打開三維捕捉
4、對自適應點和參照線進行全選，將它們生成一個體量面。保存命名并載入到項目中。
5、將體量面的四個點依次選中墻面的四個頂點
6、使用建筑選項卡中的幕墻系統，拾取體量面，選擇創建幕墻系統。并將體量面刪除。

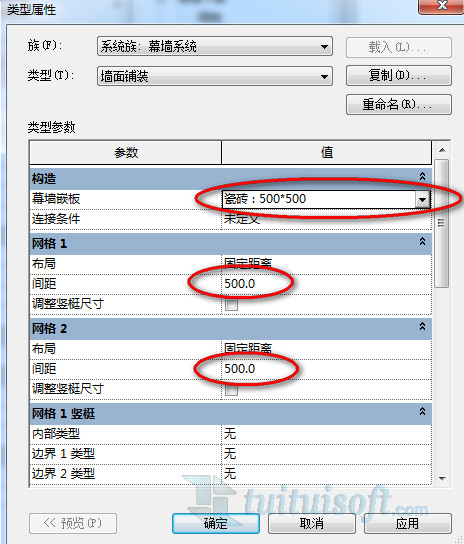

7、選中幕墻，在類型屬性中對它進行修改
8、如果需要做灰縫，可以利用幕墻豎梃來創建。在項目瀏覽器的族中找到幕墻豎梃，對矩形豎梃新建一個3 x 3mm的類型，并對它進行修改
9、選擇幕墻，打開類型屬性面板，將內部豎梃改為3 x 3mm類型
10、這樣一個帶有灰縫的墻面鋪裝就完成了
11、在創建明細表時在類別中應選擇幕墻嵌板，并修改明細表名稱
