REVIT建模階段自建族需求量是非常大的，因為軟件自帶的族庫往往無法滿足我們的需求。
今天來簡單的介紹一下如何創建一個簡單的三扇推拉窗族。
打開Revit →新建“族” →公制窗
立面 → 內部 → 修改洞口為2400*1800
創建 → 拉伸 → 畫一個2400*1800的矩形 → 畫出對應的邊框（尺寸分別為：690*510 660*510 810*510 2280*1110）

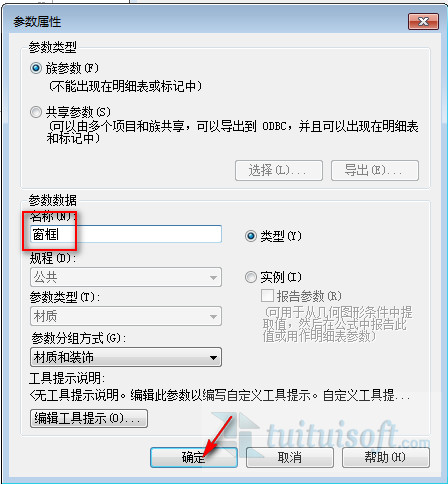

材質 → 關聯族參數 → 添加參數 →添加名稱為“窗框” → 確定
切換會立面內部 → 創建拉伸 → 畫一個750*1110的矩形 → 修改偏移量60，空格鍵調整方向 → 調整限制條件為-75，-100使其位于墻內側 → 修改子類別為“框架/豎挺”
以此類推再分別建一個780*1110和一個870*1110的矩形，偏移量60，限制條件分別為-100，-125和-75，-100 修改材質為窗框 → 修改子類別為“框架/豎挺” → 確認
創建拉伸 → 創建一個690*510的矩形 → 材質 → 關聯族參數 → 添加參數 →添加名稱為“玻璃”→ 修改子類別為“玻璃” → 調整限制條件為-95，-105使其位于窗框內側
依次建立與創內框大小相同的矩形，修改限制條件，修改材質，修改子分類（注：推拉窗玻璃為8厚）
編輯完成后，載入項目中
