一、兩種連接方式：

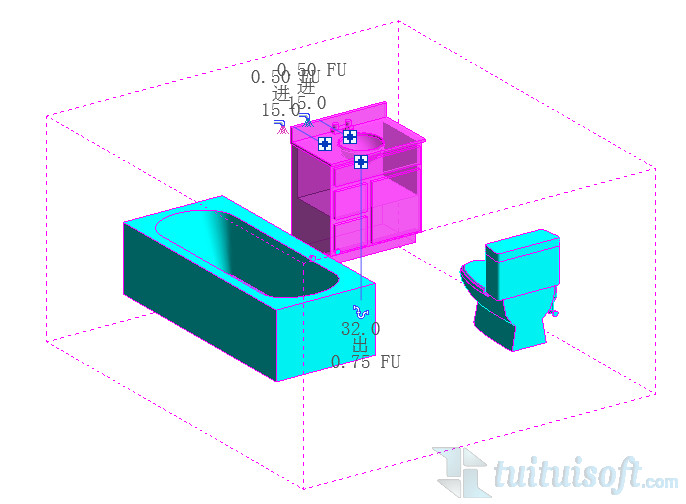

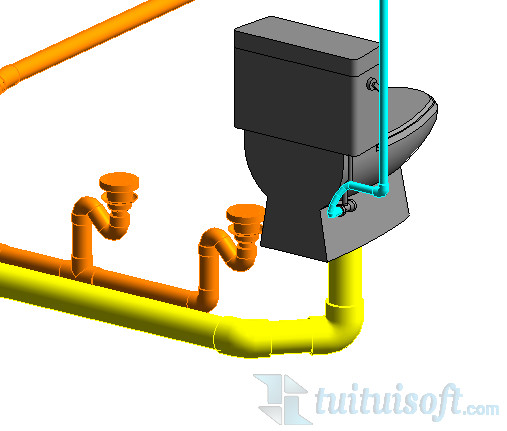

1、物理連接：各個構件之間真實的物理上的接觸連接

2、邏輯連接：Revit所規定的設備與設備之間的從屬關系（系統上的一種關系，沒有物理上的連接，可通過創建管道系統來實現）

二、Revit MEP系統介紹

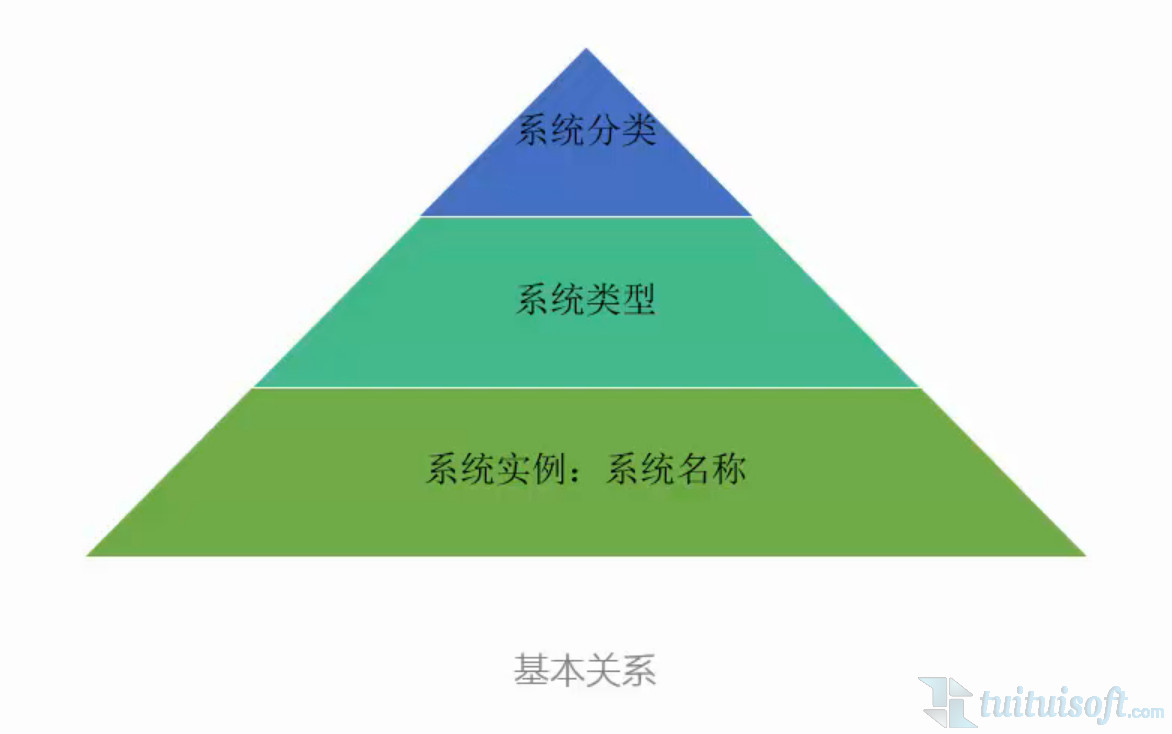

基本關系：系統分類>系統類型>系統名稱

在繪制MEP時必須選擇一個合適的系統分類、系統類型以及系統名稱

1、系統分類：

系統分類是軟件賦予設備連接件的屬性（只可以在現有的分類中選擇，不可以自定義系統分類）

2、系統類型：

系統類型從屬于系統分類，是系統分類的一個細分，默認系統類型為所有系統分類一致（只可以根據現有類型復制創建新類型，單歸屬分類不可以修改）

如何創建系統類型？

②需要?jiǎng)?chuàng)建一個新的給水系統類型的話就復制“家用冷水”或“家用熱水”，并重命名為你想要的名稱

③這時候就能在實例屬性面板中選擇“衛生間給水”系統類型了

3、系統名稱：

系統名稱為某個系統類型實例的特定名稱（一個系統名稱只能屬于一個系統類型）

如何創建系統名稱？

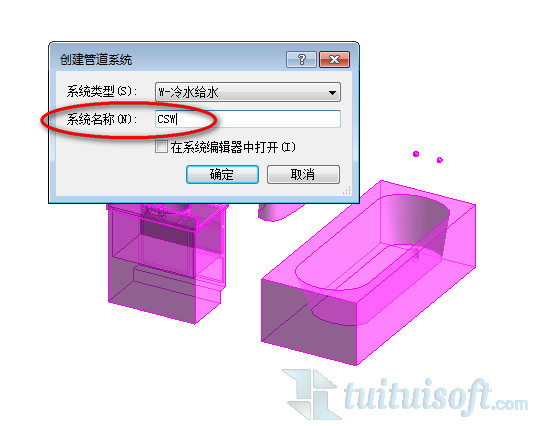

①可以在創建系統時輸入一個系統名稱

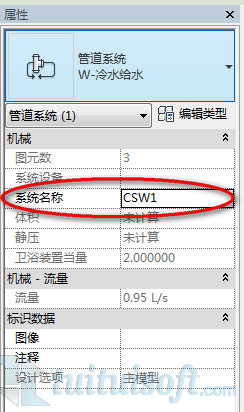

②也可以在系統的實例屬性中修改系統名稱

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
