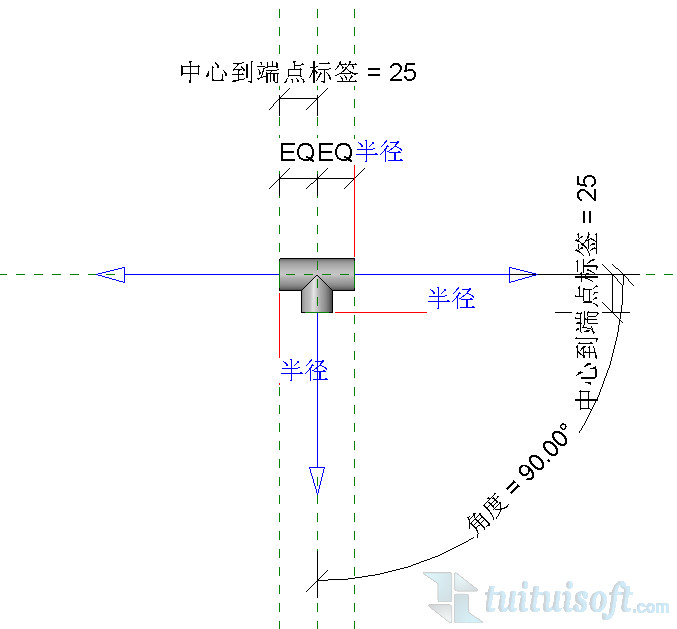

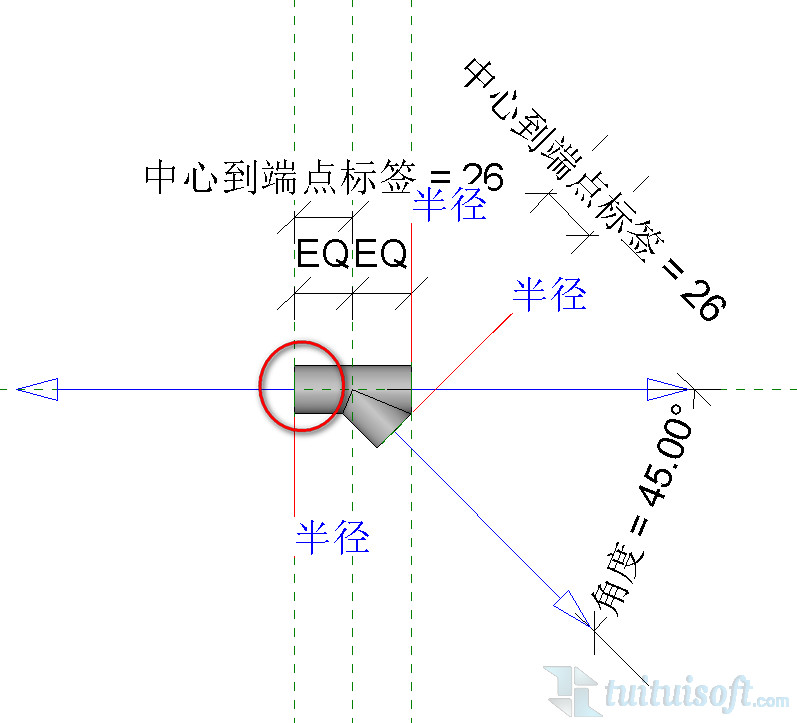

這是系統自帶的T形三通-常規族，看上去好像沒什么問題，但是當你改變角度的時候會發現圖中紅圈的地方明顯更長，這在實際生產中是不可能出現這種情況的。

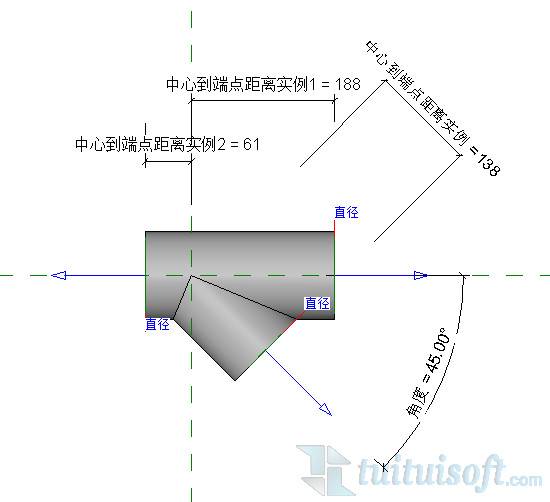

實際上應該修改成類似下圖的樣子
那么如何修改呢？
1、其實很簡單！原理：系統族是將主管上的兩個中心到端點用同一個參數來控制，而我們想要做出改變的話就需要用兩個參數進行控制，就像上圖那樣

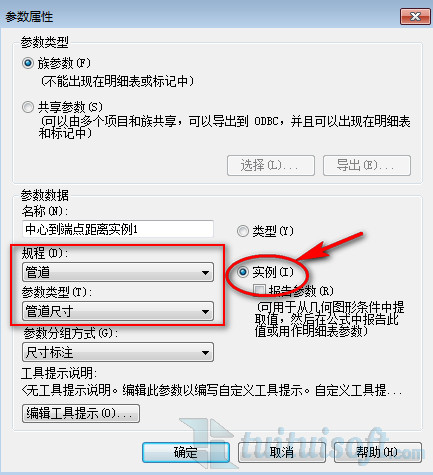

2、接著就先添加兩個實例參數，注意修改參數為實例參數，規程和參數類型也要記得修改

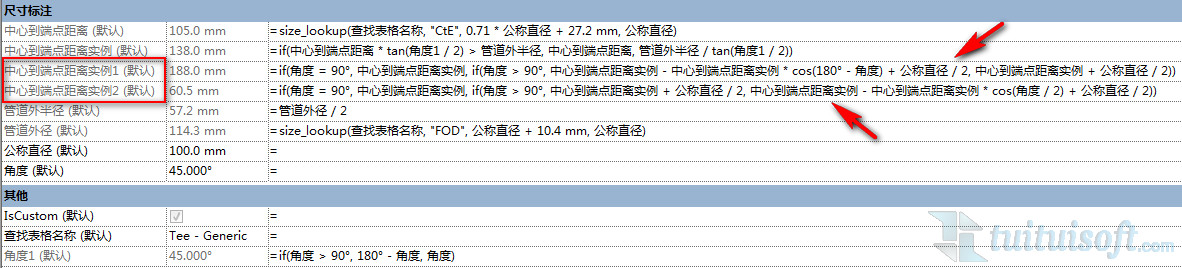

添加完參數之后就需要添加公式了，雖然看上去公式比較長，好像很難的樣子，但是實際上并不難！
公式應用了兩個if來進行多層的判斷
當角度等于90度時，主管上的兩個距離都為相同的“中心到端點距離”
當角度不等于90度，則會進入下一個if公式，并進行重新判斷：
角度>90度時，一個長度為“中心到端點距離實例+公稱直徑/2”，另一長度就為“中心到端點距離實例 - 中心到端點距離實例 * cos(180° - 角度) + 公稱直徑 / 2”兩邊的長度有一個互補的關系
同理，當角度<90度時，這兩個參數的長度就會調換過來
最后將公式添加完后將尺寸標注添加上相應的參數就完成了！
