本文來源微信公眾號：探索BIM

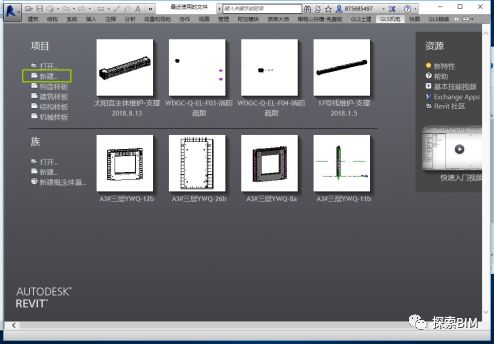

1、首先打開revit，點擊新建

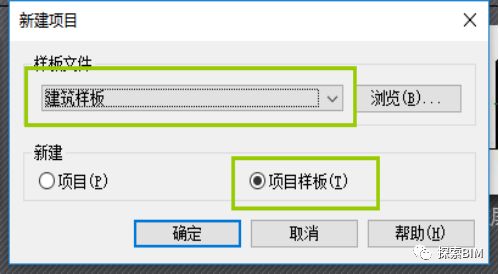

2、在彈出的對話框中選擇樣板文件，新建為項目樣板。

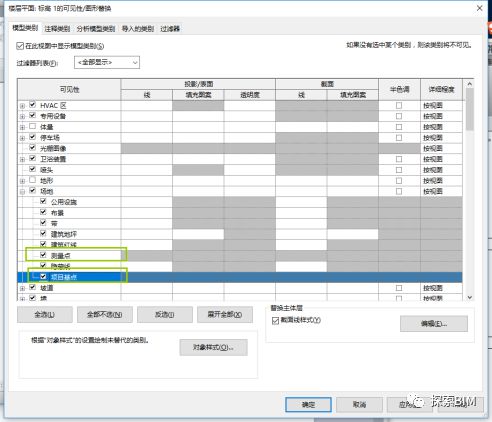

3、打開樣板后，雙擊vv打開可見性/圖形替換對話框，勾選模型類別>場地里的項目基點和測量點。

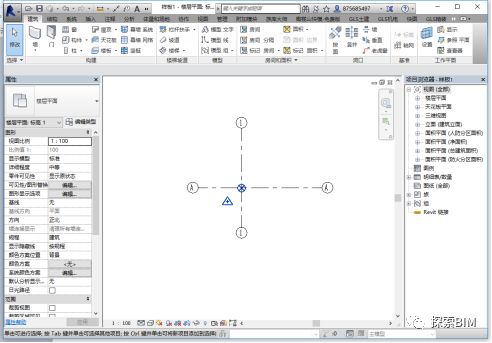

4、在此說一下我對測量點和項目基點的理解，測量點是整個項目的定位點，項目基點是單位工程定位點，一般選擇A軸和1軸的交點。導入Nvisworks是以測量點為定位點。

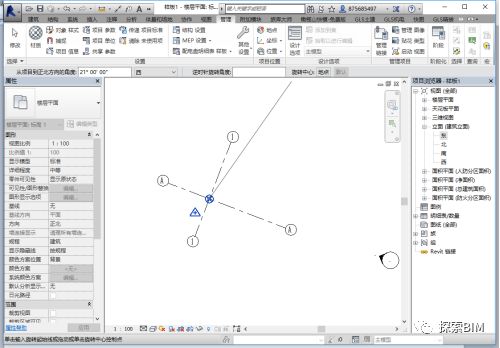

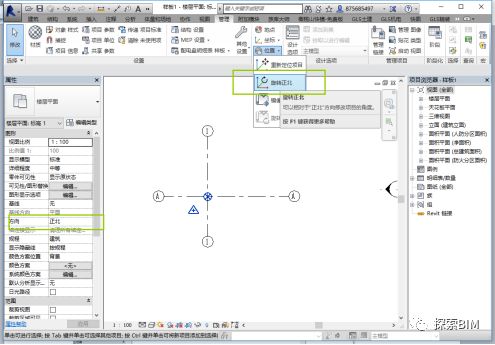

5、把視圖屬性的方向把 項目北 變?yōu)?正北，在管理選顯卡中找到位置-旋轉正北，以項目基點為旋轉點，旋轉到圖紙中指北針箭頭指示的方向，即為完成。
6、需要說明項目北和正北只在平面視圖里有區分，在三維視圖和里面剖面里默認都是項目北方向的視圖。在導入NAVisworks中是以正北方向顯示視圖。

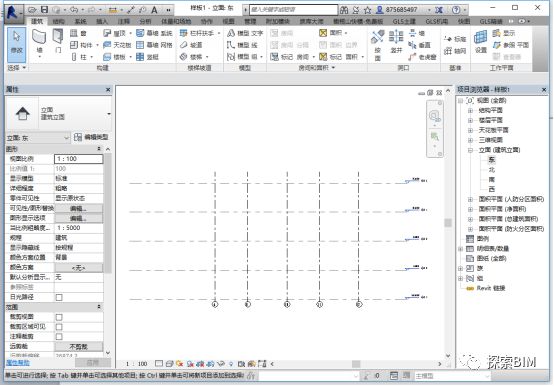

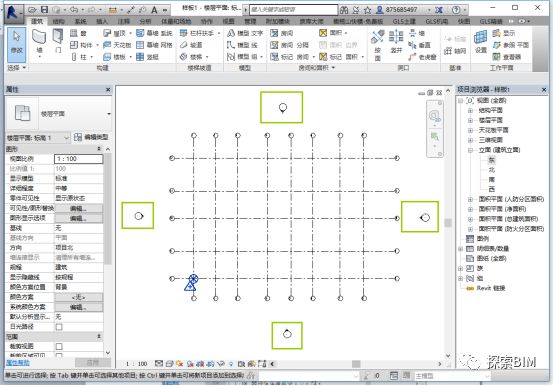

7、把方向重新調回項目北，設置標高和軸網，把四個立面視圖分別挪動到軸網的四周。標高分兩種結構標高和建筑標高，結構標高用作結構模型和建筑模型，建筑標高用作機電模型，一般建筑標高和結構標高的差50mm的建筑做法。

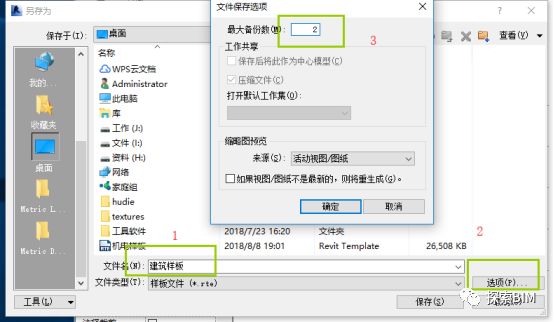

8、點擊保存，把新建的建筑樣板保存到桌面，設置最大備份數為2。

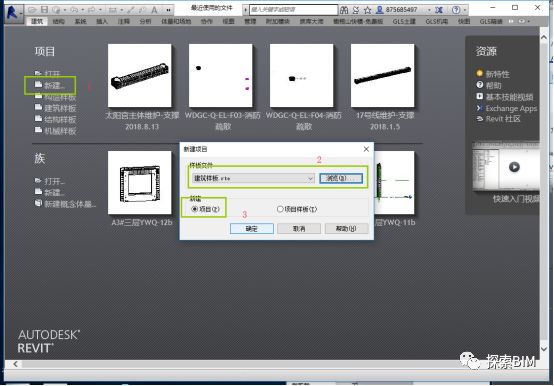

9、重新打開revit，新建項目打開瀏覽在桌面找到做完的建筑樣板，完成后即可開始搭建模型。
