本文來源微信公眾號：探索BIM
1、打開revit新建，選擇項目樣板，點擊瀏覽，選擇系統樣板Systems-DefaultCHSCHS，revit2016里預設了7種樣板，不同樣板里的設置和族都不盡相同，比如建筑樣板里不會包含橋架的連接件。
2、打開后，第一件需要做的是保存樣板和命名，注意文件類型要選樣板文件，點開 選項 把最大備份數改為1或2（最大備份數不需要太多，主要是為了文件損壞時備用）。
3、在項目瀏覽器-族-電纜橋架下找到曹氏電纜橋架，右擊復制橋架并在后邊加上專業后綴（專業后綴可能不僅限這些，圖紙上能找到的都可加上，要寫清楚，后期添加顏色會用到）。

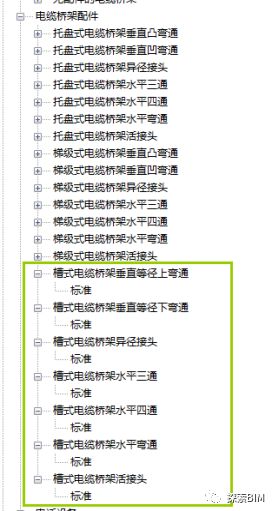

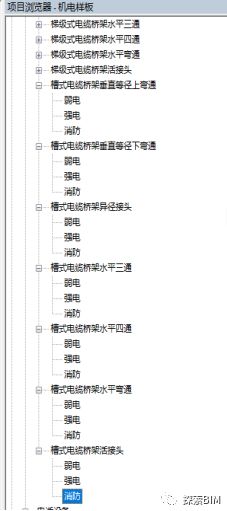

4、在下邊的電纜橋架配件中找到槽式電纜橋架的所有配件，把配件類型同樣復制出三個專業。
5、準備工作已經完成，在項目瀏覽器中雙擊 槽式電纜橋架 -弱電，在彈出的對話框中修改管件類型，是所有管件都包含弱電字樣，注意垂直內彎頭和垂直外彎頭不要混用，對強電橋架和消防橋架做相同操作。
6、分別繪制三個專業橋架并使其包含所有的橋架配件，打開可見性/圖形替換（vv）找到過濾器，點開編輯/新建，點擊新建按鈕，名稱為弱電橋架確定，在類別里找到電纜橋架和電纜橋架配件√選上，在過濾規則里分別選中類型名稱、包含、填寫弱電。
7、完成之后再過濾器里還沒有我們做的東西，需要我們添加進來，選擇添加找到弱電橋架確定，同樣把強電橋架和消防橋架添加進來（過濾條件分別是強電和消防）。

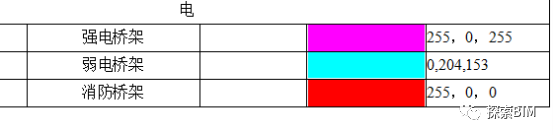

8、根據顏色方案，分別設置橋架的線顏色和填充圖案顏色。
9，操作完成后橋架就會有顏色，但在真實模式下只有線顏色，導出的navisworks里不會出現顏色。

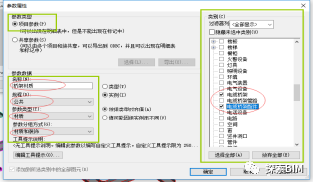

10、在管理選項卡里找到項目參數，點擊添加，在彈出的對話框中分別設置參數數據和類別，點擊確定完成設置。
11、回到三維視圖，選中橋架，此時橋架和橋架配件會出現新加入的 橋架材質 參數，分別創建強電橋架、弱電橋架、消防橋架材質，并賦予給相應橋架，設置完成之后再導出的NWC就會出現顏色。
總結：通過對橋架設置過濾器添加顏色，注意橋架的命名和過濾條件（包含 強電、弱電、消防），設置過濾器的線和圖案填充顏色。想要導出的NWC文件體現橋架顏色，需要為為橋架和橋架配件添加一個項目參數（材質），在為各個專業添加完材質后導出的NWC就會有顏色（此時的revit橋架模型在真實模式下還是只有邊線顏色）。
