版權說明：本文轉載至“歐特克BIM俱樂部”微信公眾號
在Revit的分析設計中，熱負荷和冷負荷分析是非常重要的一部分，通過這項分析，可以確定建筑模型的能量需求。
為建筑模型中的所有區域放置和定義空間后，可以將這些空間指定給分區。然后可以執行熱負荷和冷負荷分析，以確定建筑的能量需求，以及確定空間和分區需求。

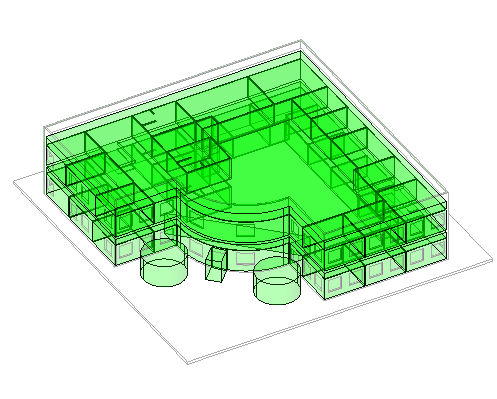

辦公樓的三維分析模型
為了實現精確的熱負荷和冷負荷分析，應當在建筑模型的所有區域中都放置空間（考慮整個體積）。這包括未占用的空間，如正壓送風系統、計算空洞、豎井和墻槽的體積。還必須在“體積計算”對話框中選擇“面積和體積”，以計算項目整體的空間體積。
雖然與小間隙空間關聯的區域不會作為分區和空間顯示在平面或剖面視圖中，但它們會顯示在“熱負荷和冷負荷”對話框中的分析模型中。這是因?yàn)樾￠g隙空間是在熱負荷和冷負荷分析過程進行分析的，而此分析模型會顯示被分析的所有區域。請參見計算空洞、豎井和墻槽的體積。
工程階段只有與建筑模型中的所有分區和空間的階段相對應，才能分析整個模型的加熱和制冷需求。否則，軟件將僅分析那些階段與工程階段相對應的分區和空間。
在使用鏈接模型時，所有分區和空間都必須在主體（本地）文件中。
為熱負荷和冷負荷分析做準備
在執行熱負荷和冷負荷分析之前，先準備建筑模型。
1、將空間和分區添加到模型。
2、指定面積和體積設置：
a.單擊“建筑”選項卡“房間和面積”面板下拉列表（面積和體積計算）。
b.在“面積和體積計算”對話框的“計算”選項卡上，在“體積計算”下，選擇“面積和體積”。
注：“面積和體積”選項應始終處于選中狀態。如果在建筑模型中放置空間后未選擇此選項，請選擇“面積和體積”，然后檢查所有空間的垂直范圍和體積，以確認它們符合設計意圖。
c.在“房間面積計算”下，確認已選中“在墻面面層”。
該設置指定在墻的哪個位置計算體積。
d.單擊“確定”。
3、指定用于分析的建筑參數：
a.單擊“分析”選項卡“報告和明細表”選項卡（熱負荷和冷負荷）。
b.在“熱負荷和冷負荷”對話框的“常規”選項卡中，根據需要定義參數。
4、指定建筑類型設置：
a.單擊“管理”選項卡→設置”選項卡→“MEP設置”下拉列表→“建筑/空間類型設置”。
b.在“建筑/空間類型設置”對話框中，選擇“建筑類型”，然后從列表中選擇一種建筑類型。
您可以使用過濾器來搜索特定的建筑類型。
c.在右側面板中，根據需要調整各參數。
d.對于每個明細表（占用率、照明和電力明細表），請單擊“值”列，然后單擊 以打開“明細表設置”對話框，并選擇或調整明細表。
e.對于“打開時間”和“關閉時間”，單擊“值”列，然后單擊，以打開“時間設置”對話框，并指定運行時數。
在“時間設置”對話框中，使用向上/向下箭頭（或在框中鍵入數字）來調整建筑的打開或關閉時間。
執行熱負荷和冷負荷分析
熱負荷和冷負荷分析用于確定建筑模型的加熱和制冷需求。
將空間放置在建筑模型的所有區域中，創建分區并為熱負荷和冷負荷分析做好項目準備工作后，可以通過下列方法執行熱負荷和冷負荷分析：
使用 Revit 中的集成工具計算負荷并創建報告。
導出項目信息，以創建 gbXML (Green Building XML) 文件。該方法將打開“導出gbXML”對話框，該對話框中的工具與“熱負荷和冷負荷”對話框中的相同，只是它不會計算負荷和生成報告，而是用來將加熱和制冷信息導出到 gbXML 文件中。
gbXML 文件包含了項目的所有加熱和制冷信息（包括空間和分區）。然后可將 gbXML 文件導入到將要執行熱負荷和冷負荷分析的第三方負荷分析軟件應用程序。gbXML 開放方案用來幫助建筑設計人員獲取有關建筑項目能量消耗特征的信息。
與熱負荷和冷負荷分析一起使用的明細表字段
下表列出了可以與明細表一起使用有助于分析項目負荷的字段（除空間屬性的字段外）。
從gbXML文件導入負荷分析
如果第三方分析應用程序的輸出是 gbXML文件，可將該文件導入到 Revit 中，并使用它設計 HVAC 系統。
1.單擊“插入”選項卡→“導入”面板→（導入 gbXML）。
2.在“打開”對話框中，定位到包含 gbXML 文件的文件夾，選擇該文件，然后單擊“打開”。
3.在“選擇要從 gbXML 文件導入的數據”對話框中，選擇要導入到項目中的類別。
注：將負荷分析結果導入到 Revit 中后，gbXML 文件的計算參數會自動添加到項目的 Revit 空間（作為空間屬性）中。
以上是有關熱負荷和冷負荷分析的主要內容，希望能幫助大家更加得心應手地開展工作！
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
