當繪制的圖元在視圖界面沒有顯示的時候，通常我們會按下面的方法來恢復查找圖元不可見的原因。
一、視圖范圍

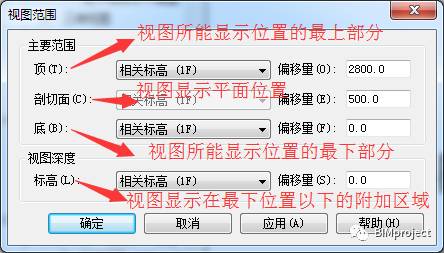

1.首先我們會想到是視圖范圍的影響，該圖元不在當前視圖范圍之內，不選擇任何圖元在左側實例屬性欄展開“范圍”，對“視圖范圍”進行編輯；
2.根據圖元繪制的偏移量調整視圖范圍，使圖元處于該范圍以內；
（頂：上邊界標高，高于偏移值的圖元不顯示；
剖切面：圖元的剖切高度，低于該面的構件以投影顯示，與該面相交的構件以截面顯示；
底：下邊界標高，視圖深度必須低于該值；
標高：主要范圍之外的附加平面）
二、可見性/圖形設置

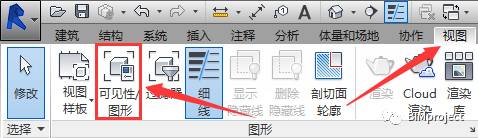

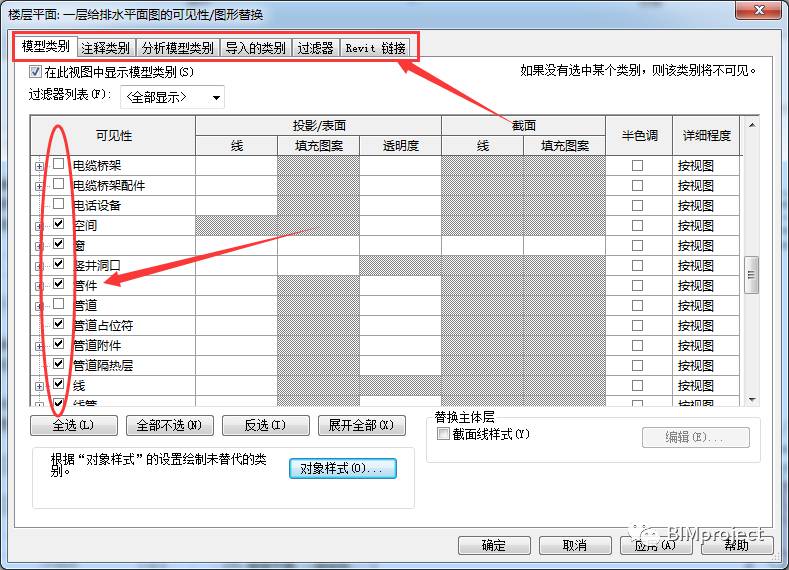

1.點擊“視圖”選項卡下的“可見性/圖形”，打開“可見性/圖形”對話框，在模型類別中找到圖元所對應的類別，看其可見性是否勾選；
（注：正確找到圖元所對應的類別是模型、還是注釋、分析模型類別；比如：剖面框是屬于注釋類別；）
三、過濾器設置

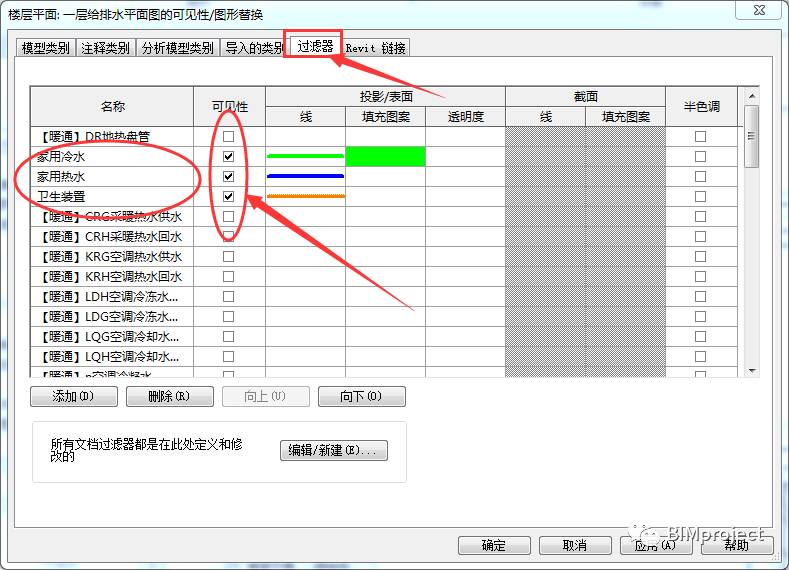

1.點擊“視圖”選項卡下的“可見性/圖形”，打開“可見性/圖形”對話框，看“過濾器”是否將所繪制的圖元進行了過濾，且未勾選其可見性；
四、透明度設置

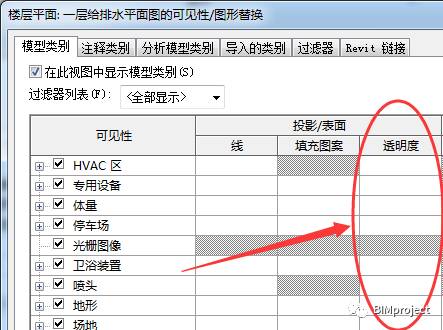

1.點擊“視圖”選項卡下的“可見性/圖形”，打開“可見性/圖形”對話框，在模型類別中找到圖元所對應的類別，看該類別圖元是否設置了透明度；
