Revit技巧 | Revit MEP2019如何進行照明計算？需要哪些過程？

發布于：2024-11-15 00:00:02

首頁/技術分享/Revit

519

BIM中文網

平均估算照度

通過確定照明計算工作平面上每個照明設備所貢獻的流明，然后除以空間的面積，可以計算出每個空間的平均估算照度 (AEI)。

空間照度示例

在本例中：

照明設備是“暗燈槽轉角附屬件 - 2x4 3 盞燈”，使用 483T8_S.ies 光域網文件。
空間的尺寸標注是 20' 0" x 30' 0"。
照明設備底部放置在 9' 6" 處。
天花板反射：80%
墻反射：70%
樓板反射：20%

用于計算空間平均估算照度的其他公式如下：

工作平面的流明
房間空置高度
房間空置率

工作平面的流明

每個照明設備所貢獻的工作平面流明的計算公式為：WL = II * LLF * CU。

WL = 工作平面的流明
II = 初始亮度
LLF = 光損失系數
CU = 使用系數

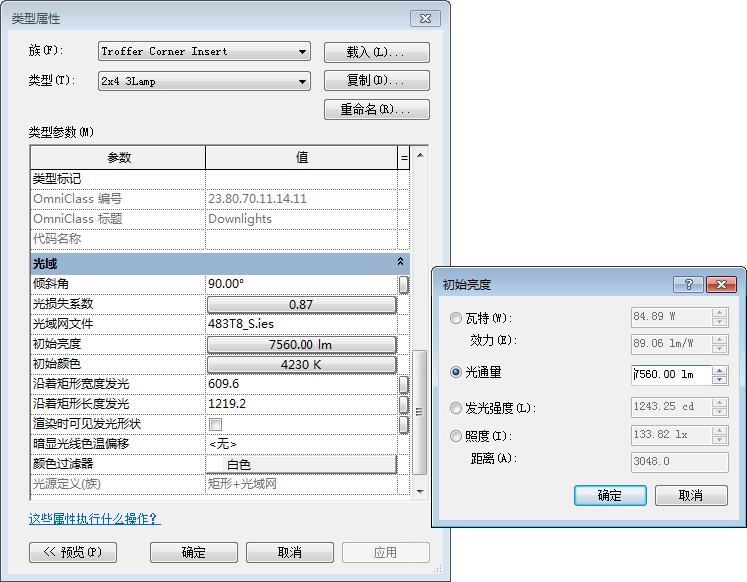

“初始亮度”和“光損失系數”都是每個照明設備類型的類型屬性。可在照明設備的“類型屬性”對話框中訪問這些屬性。

在本例中，設備的“初始亮度”為 7560 流明，“光損失系數”為 0.87。

CU 要根據空間的反射屬性（天花板、墻和樓板）以及空間的房間空置率 (RCR) 來計算。如果照明設備不在某個空間中，就不能確定 CU，該設備就不會對空間的 AEI 有所貢獻。

RCR 要根據房間空置高度 (RCH) 和照明計算工作平面來計算，照明計算工作平面是每個空間實例的一個屬性。

房間空置高度

房間空置高度的計算公式為：RCH = LP - LCW

RCH = 房間空置高度
LP = 照明計算光源平面（空間中光源的高度）
LCW = 照明計算工作平面

在本例中：RCH = 9' 6" - 3' 0" = 6' 6"。（如果存在多個處于不同高度的光源，則使用最低高度。）

房間空置率

房間空置率的計算公式為：RCR = 2.5 * RCH * P / A

RCR = 房間空置率
P = 房間周長
A = 房間面積

在本例中：RCR = 2.5 * 6.5 * 100 / 600 = 2.708

使用系數

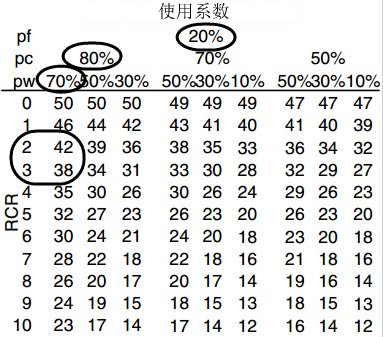

要手動確定使用系數，應參考照明設備數據表。下面顯示的是 483T8_S.ies 光域網文件所描述的照明設備的一部分?jǐn)?shù)據表。

樓板反射 (pf)、墻反射 (pw) 和天花板 (pc) 反射都是空間實例的屬性，RCR 可按上述方法計算。使用內插法，可以計算出 CU 約為 40.8。Revit 報告值為 40.9。差異可解釋為打印表格中的舍入值。

請注意，反射的值：

為本示例應用工作平面的流明公式：WL = 7560 * 0.87 * 0.409 = 2690 lm。

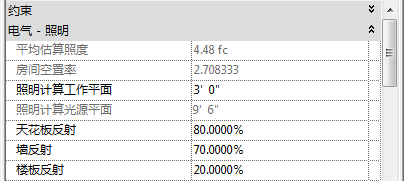

該照明設備的 WL 代表空間的總流明。對于空間中這個單一照明設備，使用 AEI 公式來確定所得的尺燭光級別：2690 lm / 600 sf = 4.48 fc。

如果空間中有多個照明設備，則先根據空間中最低處的照明設備（報告在“照明計算光源平面”參數中）計算 RCR，再根據此 RCR 計算每個設備實例的 CU，將每個設備的 WL 加在一起，然后再除以空間的面積。

例如，假設在 8' 0" 的高程添加另一設備，則 RCR 變?yōu)?2.08，兩設備的 CU 變?yōu)?0.433。

WL = 7560 * 0.87 * 0.433 = 2848

因此，總 AEI = (WL1 + WL2) / 面積 = (2848 + 2848) / 600 = 9.50 fc
