程序會計算出線路中配線的總長度，并將其顯示為“屬性”選項板中的“長度”值。

計算的“長度”等于沿 X、Y 和 Z 軸的距離總和。

在下例中，計算的長度等于 12' 11 7/64"。

插座與配電盤之間在 X 軸方向的距離為 10'，但兩者的高程不同。配電盤的高程為 4' 0"，插座的高程為 1' 6"，兩者在 Z 軸方向的距離差為 2' 6"。

在 X、Y 和 Z 軸方向的距離之和為 12' 6"，接近“屬性”選項板上線路實例屬性中顯示的長度值 12' 11 7/64"。兩者之差可以解釋為與構件內連接件的距離以及距每個構件中心的偏距值。

在上面的示例中，計算方法非常簡單，因為線路的幾何圖形與 X、Y 和 Z 軸平行。在下面的示例中，配電盤與插座之間的距離仍然是 10'，但長度仍按 X、Y 和 Z 軸方向距離之和計算。

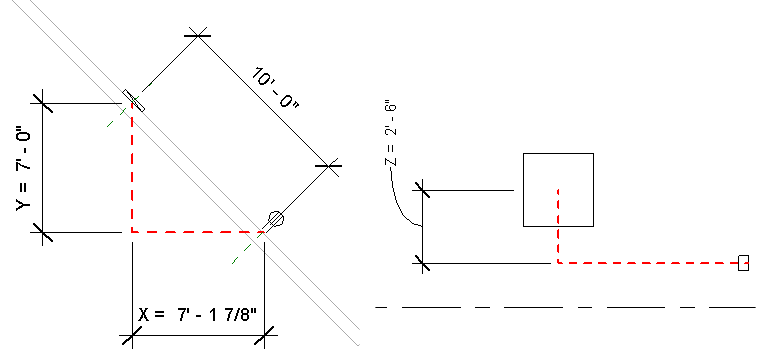

X、Y 和 Z 軸方向的長度為 7' 0" + 7' 1 7/8" + 2' 6" = 16' 7 7/8"，線路屬性中顯示的計算長度為 16' 6 13/256"。
