Revit自適應構件形體研究：夢露大廈
01.點擊“文件”選項卡——“新建”——（族）。在彈出的新建族對話框中選擇“自適應公制常規模型.rft”族樣板，點擊“打開”按鈕，即可創建一個新族。選擇“點圖元”方式放置兩個點并框選兩個點，點擊“修改”面板——（使自適應）。點擊“設置工作平面”將1號自適應點的xy平面設為工作平面。如圖3.8-1所示。

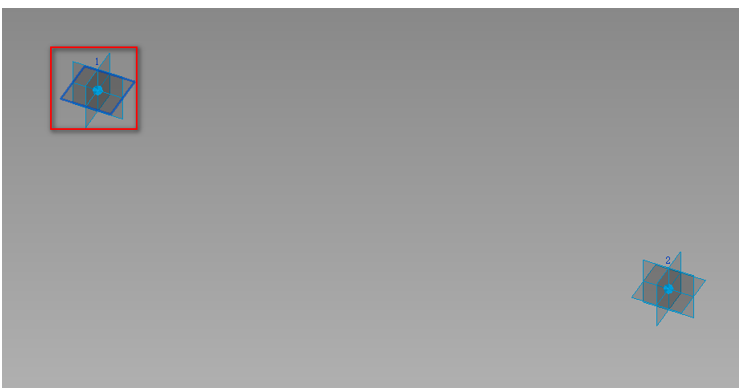

圖3.8-1
02.點擊“模型線”中的“橢圓”，繪制一個橢圓（尺寸：長半軸8000mm，短半軸6000mm），并對長半軸短半軸進行標注。分別點擊二者的標注，點擊“創建新參數”，并在彈出的參數屬性對話框中的名稱輸入“a”和“b”如圖3.8-2所示并點擊確定，即可創建圖3.8-3所示模型。

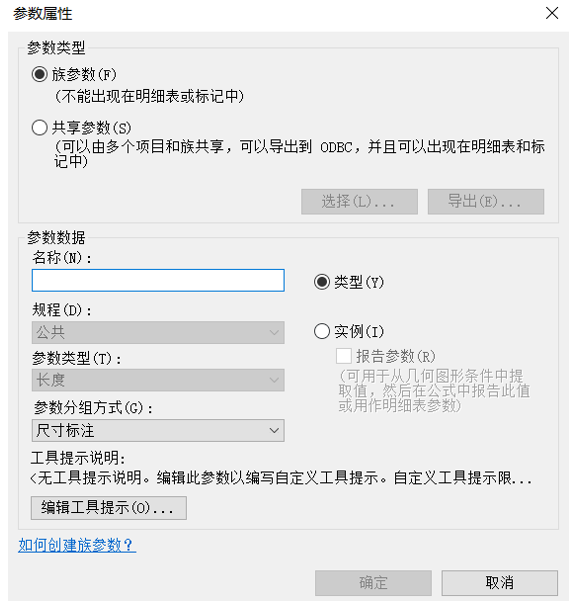

圖3.8-2

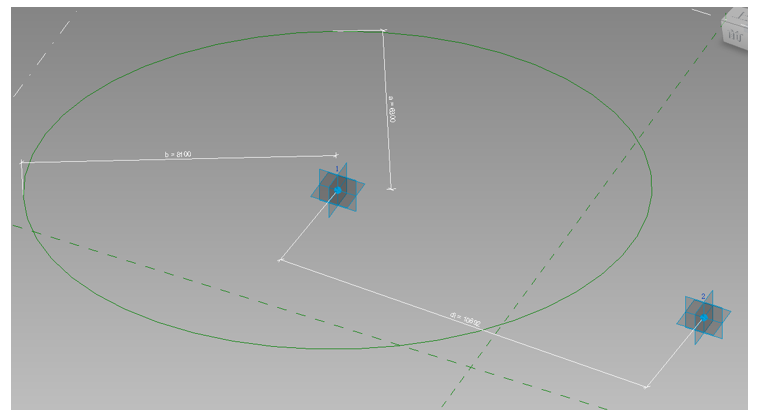

圖3.8-3
03.點擊“設置工作平面”將2號自適應點的xy平面設為工作平面。點擊“創建”面板中的
命令，對兩個自適應點進行標注。點擊標注，再點擊“創建新參數”，并在彈出的參數屬性對話框中的名稱輸入“di”并點擊“實例”，勾選“報告參數”，（參數屬性對話框如下圖3.8-2所示）[1] ，即可生成如3.8-4所示.
特別提示：勾選“報告參數”是因為這個參數是從實際重復過程所獲得的數據，二者之間的距離是由重復路徑所決定的，而不是用戶自由決定的。

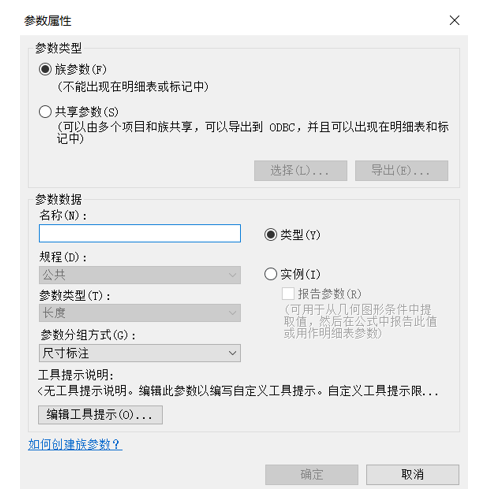

圖3.8-2

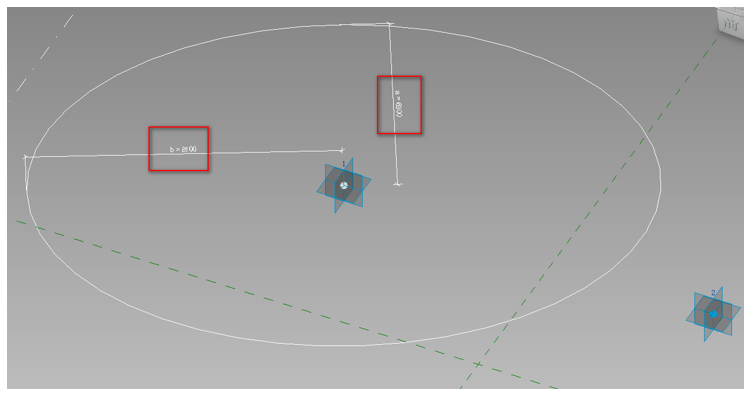

圖3.8-4
04.先刪除橢圓，選擇“點圖元”，將放置平面更改為拾取
，選擇1號自適應點的xy平面，再拾取1號自適應點。并按（操作步驟02）來繪制橢圓，再分別對其長短半軸添加參數。
特別提示：橢圓已經依付在1號點上，當1號點的角度發生變化，橢圓的角度也會隨之變化。但選中1號點時會發現屬性面板中的限制條件旋轉角度是灰色的。所以需要在“自適應點”上放置一個“參照點”，在將“橢圓”放置在“參照點”上。

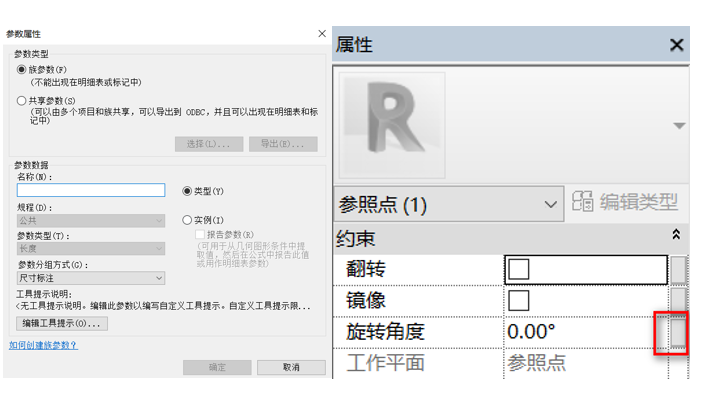

05.選中參照點，點擊屬性面板中“旋轉角度”的 “關聯族參數”如圖3.8-5所示，即可彈出“關聯族參數”對話框，點擊新建參數并在彈出的"參數屬性”對話框中的名稱輸入“角度”并點擊“實例”。（參數屬性對話框如下圖3.8-2所示）
圖3.8-2 圖3.8-5

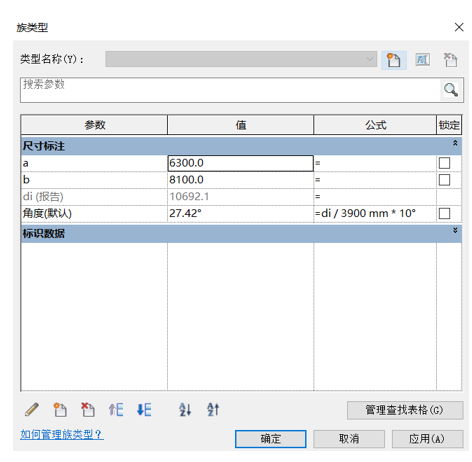

06.點擊“族參數”，即可彈出“族類型”對話框，在角度的公式中輸入“di / 3900 mm * 10°”
如圖3.8-6所示，完成后點擊“保存”，將做好的“模型線橢圓”自適應族保存。
圖3.8-6
特別提示：di就是一個層高的問題，假設層高為3.9m，每增加一層橢圓就旋轉10度，所以在角度的公式中輸入“di / 3900 mm * 10°”
