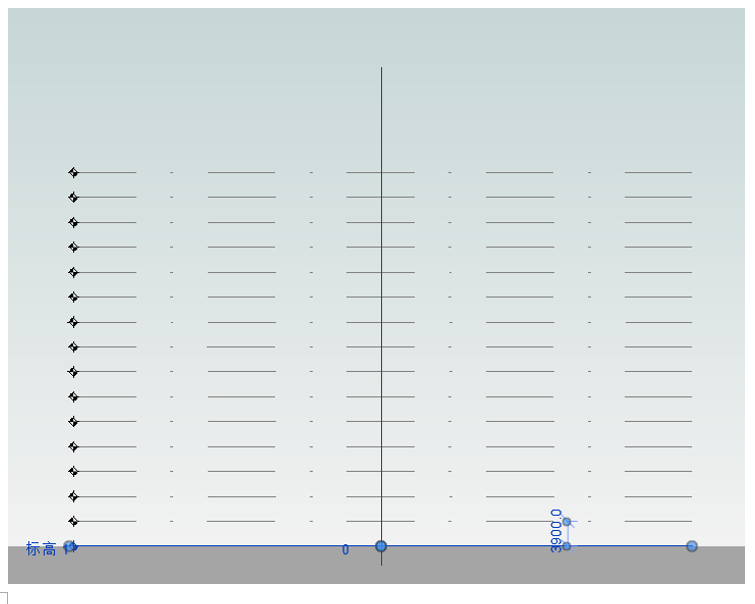

07.點擊“文件”選項卡——“新建”——（概念體量）。在彈出的新概念體量對話框中選擇“公制體量.rft”族樣板，點擊“打開”按鈕，新建概念體量模型。選擇“參照平面-前后”，點擊前視圖，使用“模型線”繪制一條任意高度的豎向直線。選中“標高1”對其進行復制，（可以多復制幾層，以便于觀察）每一層的層高為3.9m，如下圖3.8-7所示。
圖3.8-7

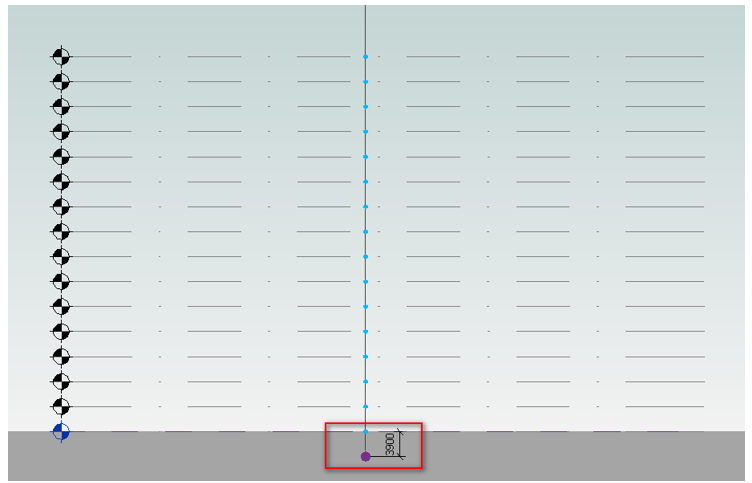

08.選中豎向的“線”，選擇“分割路徑”，勾選“交點”再框選所有的標高，點擊“完成”，再點擊“布局”取消對“布局”的選擇。使用“點圖元”的方式，創建一個點，該點與標高1的距離是3.9m并對其進行標注，如圖3.8-8所示
特別提示：模型線的分割路徑有兩種形式，1.布局 2.交點（參照平面和標高的交點）
圖3.8-8

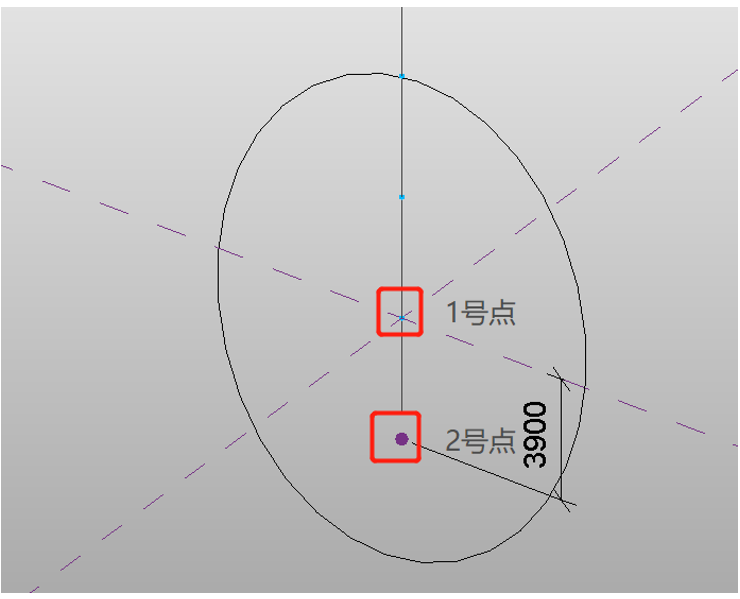

09.點擊“插入”面板中的“載入族”，找到前面繪制的“參照線橢圓”，將其載入到此項目中。點擊“創建”面板中的“構件”，來放置載入的族。按圖3.8-9所示進行放置。這時會發現自適應構件的方向和我們所需要的方向不符，選中“模型線橢圓”自適應族，點擊修改面板中的“編輯族”，將屬性面板中的“定向到”更改為“全局”，
點擊“載入到項目”，再彈出的“族已存在”的對話框中選擇“覆蓋現有版本”。
圖3.8-9

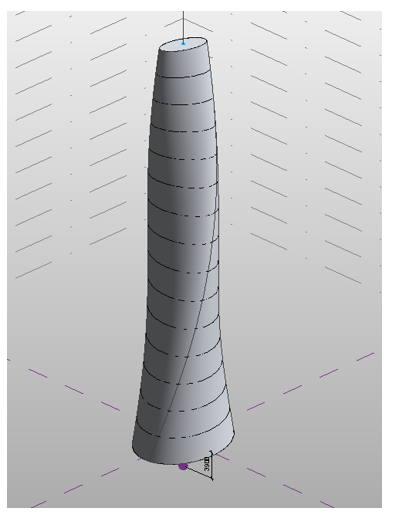

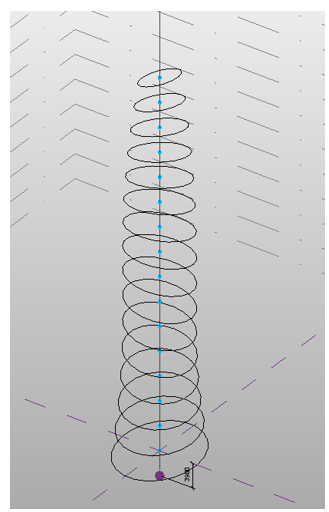

10.選中三維中所放置的“模型線橢圓自適應”圖形，點擊“重復”即可獲得圖3.8-10所示模型。再選中模型，點擊“刪除中繼器”并點擊創建形狀，即可獲得圖3.8-11所示模型。
圖3.8-10 圖3.8-11

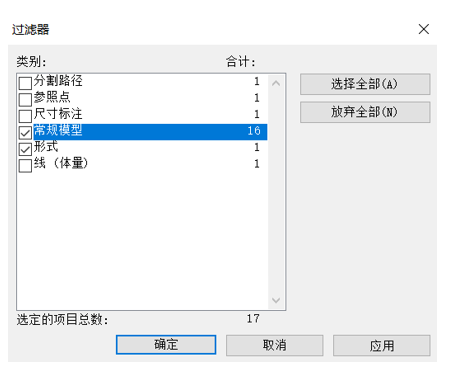

11.框選三維中的模型，點擊“過濾器”選中“常規模型”與“形式”如圖3.8-12所示點擊確定，點擊“刪除”將所選中的刪除。
圖3.8-12
12.對模型線自適應構件進行編輯，回到“模型線橢圓自適應族”中，選中橢圓并勾選屬性面板中的“是參照線”，點擊“創建形狀”，將模型高度改為200mm。
特別提示：
，模型線與參照線有兩點不同
1）模型線創建形狀后會消失成為模型中的部分，參照線創建形狀后仍然會保留
2）模型線創建的模型不會隨著參數的改變而等比例改變形狀，而參照線創建的模型可以控制模型隨著參數等比例改變

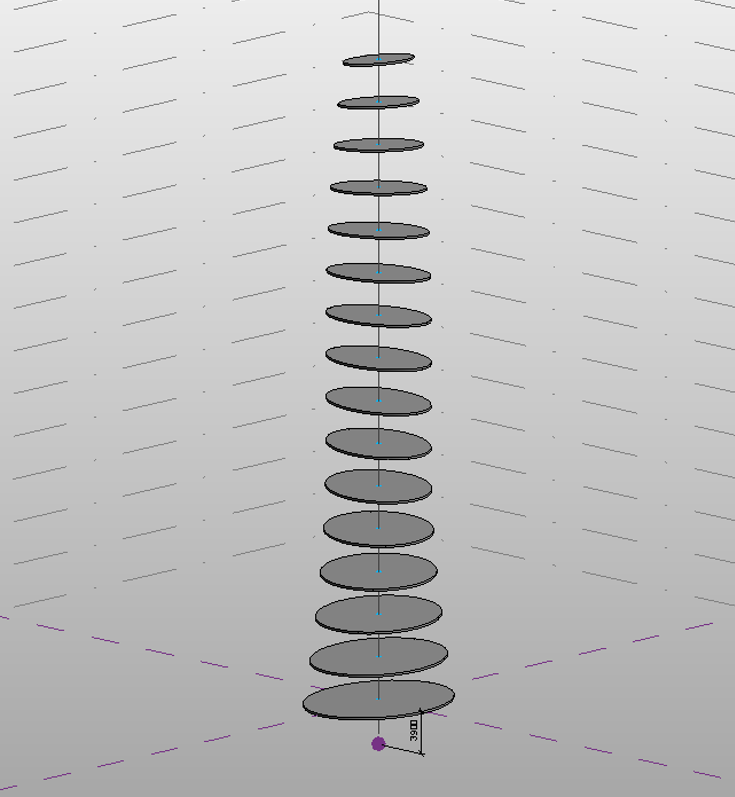

13.點擊“載入到項目”，將其載入到前面所繪制的體量，按圖3.8-9所示的順序進行放置。選中它并點擊“重復”即可獲得圖3.8-13所示模型。
圖3.8-12
