這節將要通過“諾曼·福斯特”這個建筑物來進行講解，如圖3.9-1所示。
圖3.9-1
01.首先打開軟件點擊“文件”選項卡——“新建”——（族）。在彈出的新建族對話框中選“自適應公制常規模型.rft”族樣板，如圖3.2.1-1所示。點擊“打開”按鈕，即可創建一個新族。選擇“點圖元”方式放置兩個點并框選兩個點，點擊“修改”面板中“使自適應”，使其變?yōu)樽赃m應點。

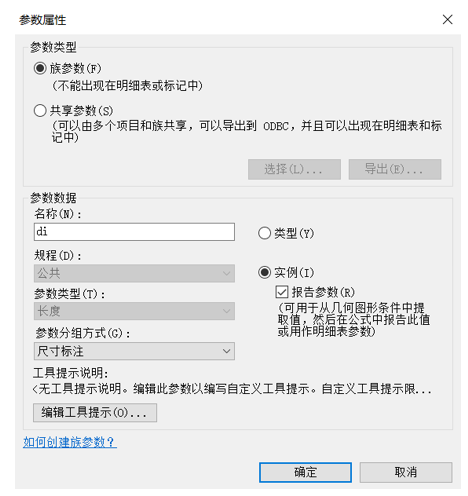

02.點擊“設置工作平面”，將自適應點的xy平面設置為工作平面。點擊“對齊”選擇兩個點進行標注。選中“標注”，點擊“創建參數”，在彈出的參數屬性中輸入名稱di，選擇實例并勾選“報告參數”如圖3.9-2所示。
圖3.9-2
03..點擊“設置工作平面”，將1號點的xy平面設置為工作平面。選擇“模型線”中的“圓”在1號自適應點上繪制一個圓并對其進行半徑標注。選中“標注”——點擊“創建參數”，在彈出的“參數屬性”對話框中輸入名稱r并選擇實例。（參數屬性對話框如圖3.9-2）

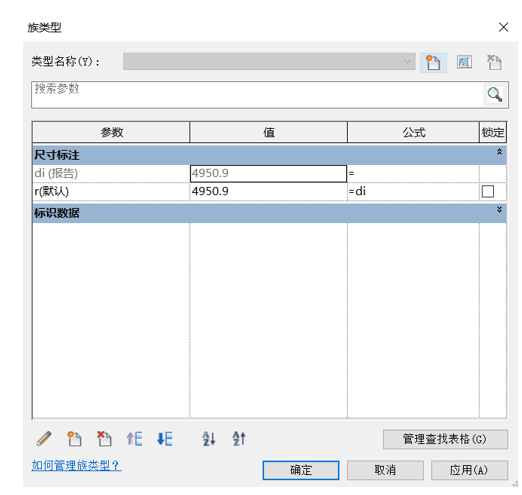

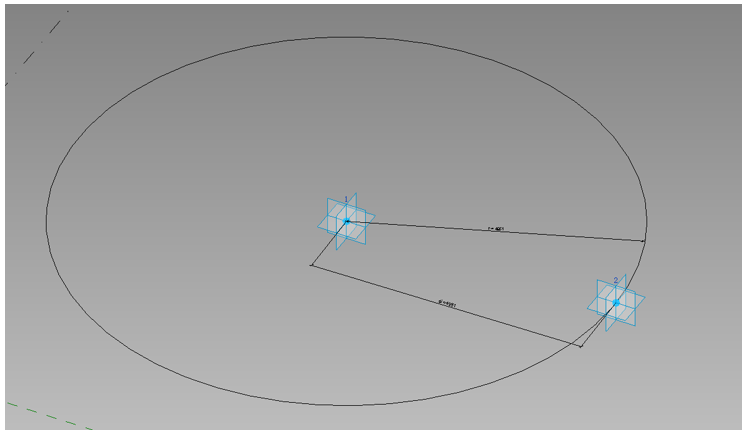

04.點擊“修改”面板中的“族參數”即可彈出“族類型”對話框，在尺寸標注r的公式中輸入=di，如圖3.9-3所示，點擊確定，2號自適應點會始終再圓上如圖3.9-4所示。將文件保存并命名為圓形自適應構件。
圖3.9-3
圖3.9-4

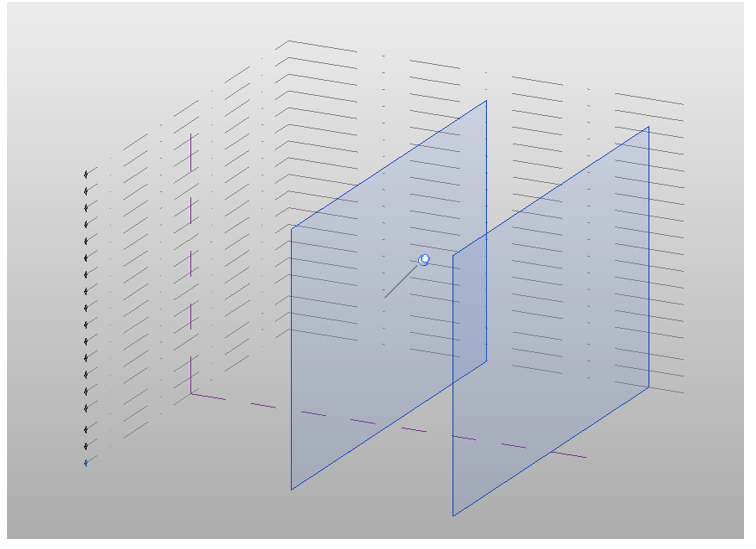

05.點擊“文件”選項卡——“新建”——（概念體量）。在彈出的新概念體量對話框中選擇“公制體量.rft”族樣板，點擊“打開”按鈕，新建概念體量模型。選中“標高1”對其進行復制，（可以多復制幾層，以便于觀察）每一層的層高為3.9m。選中“參照平面-左右”，按住鍵盤上的Ctrl鍵在水平方向上拖動一段距離，復制創建出距離40米的工作平面，如圖3.9-5所示。
圖3.9-5
