12.選中剛剛放置的鋼筋，將“修改/結構鋼筋”面板中的布局改為“最大間距”，將間距改為“150mm”即可獲得圖4.4-17所示模型。
圖4.4-17

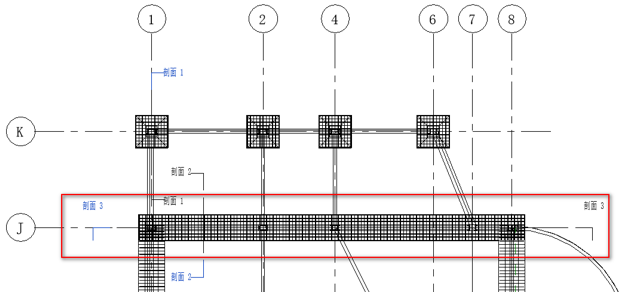

13.回到標高1視圖中，在條形基礎上放置另一個方向的剖面3，如圖4.4-18所示。
圖4.4-18

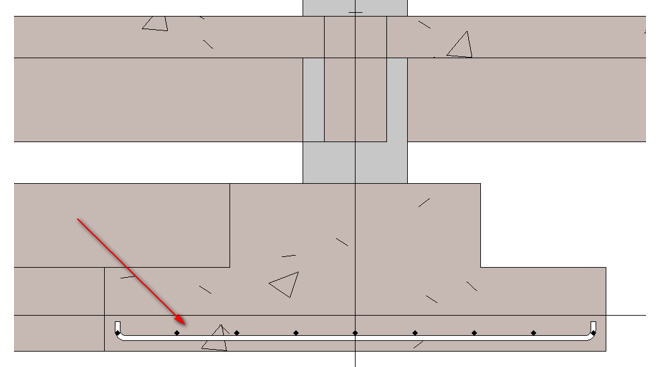

14.轉到剖面3視圖中，選中步驟11所放置的直線鋼筋，點擊“修改/結構鋼筋”面板中的編輯草圖，繪制兩邊鋼筋向上的形狀，如圖4.4-19所示。兩邊繪制完成后點擊編輯完成即可。
圖4.4-19

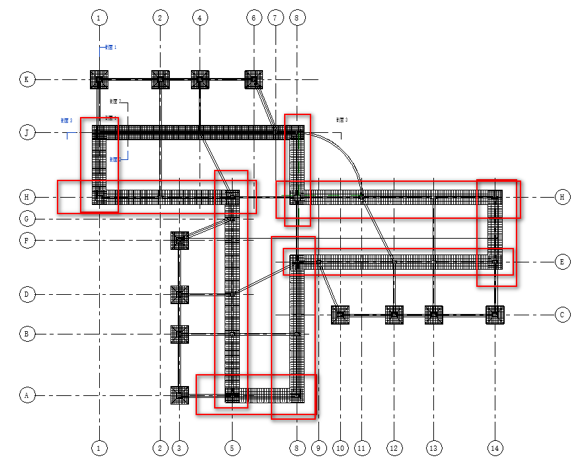

15.在條形基礎的其他地方，如圖4.4-20所示。設置剖面，使用上述方法繪制另一方向的鋼筋，繪制完即可完成條形基礎的底板配筋。
圖4.4-20

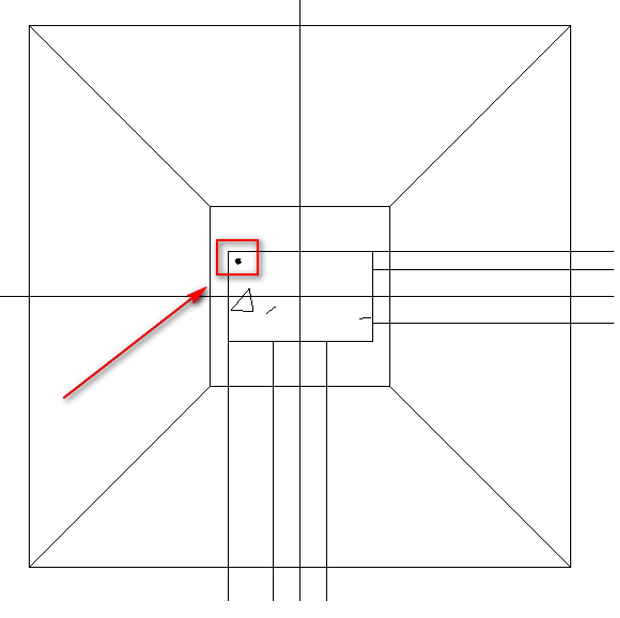

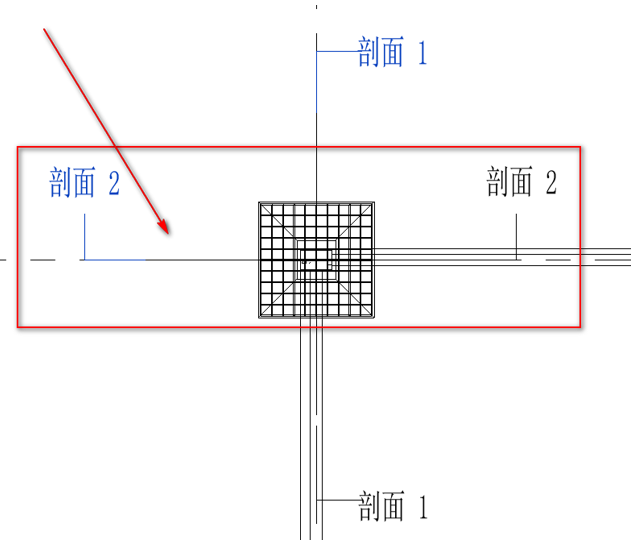

16.進入標高1平面視圖，點擊“視圖”面板中的剖面，在獨立基礎中間放置剖面，如圖4.4-21。點擊“結構”面板的“鋼筋”。在鋼筋瀏覽器中選擇“鋼筋形狀：01”的鋼筋，在屬性面板中選擇類型為“16HRB335”的鋼筋，并將“修改/放置鋼筋”面板中的放置方向改為“垂直于保護層”再進行放置。沿著柱子的保護層進行放置，如圖4.4-22。（為方便觀察可先隱藏前面所繪制的鋼筋）
圖4.4-21
圖4.4-22

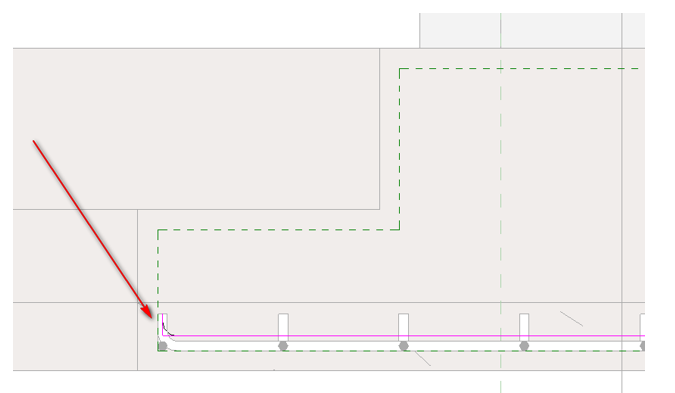

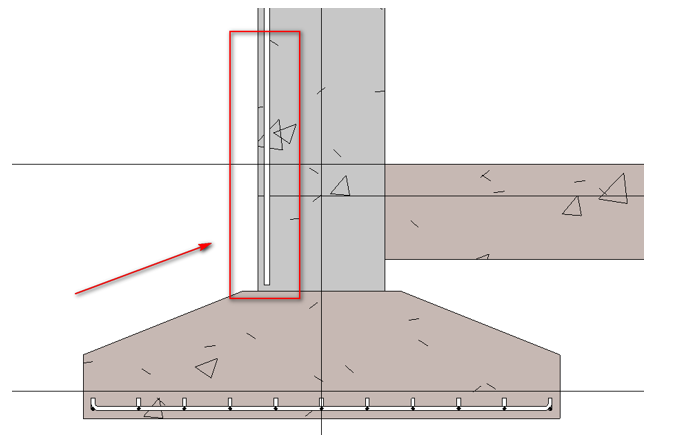

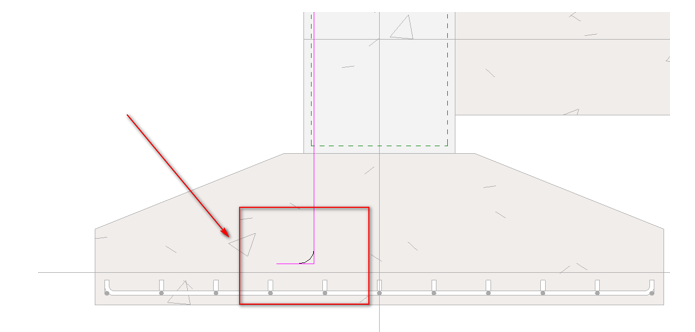

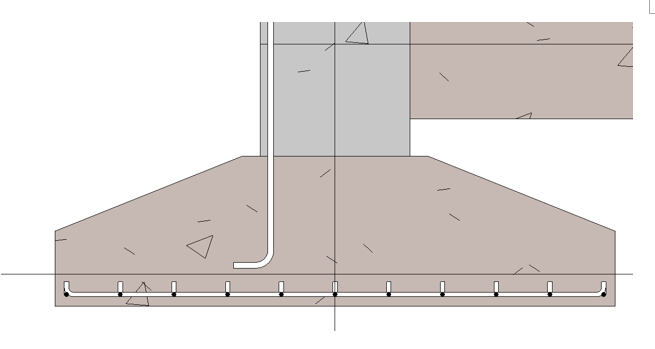

17.進入剖面2視圖中，將詳細程度改為“精細”，將視覺樣式改為“著色”。即可明顯的觀察到剛剛所繪制的鋼筋，如圖4.4-23。適當的將該鋼筋往下拖動，再點擊“修改/結構鋼筋”面板中的“編輯草圖”，對鋼筋進行修改，如圖4.4-24所示，點擊完成編輯即可獲得圖4.4-25所示模型。
圖4.4-23
圖4.4-24
圖4.4-25

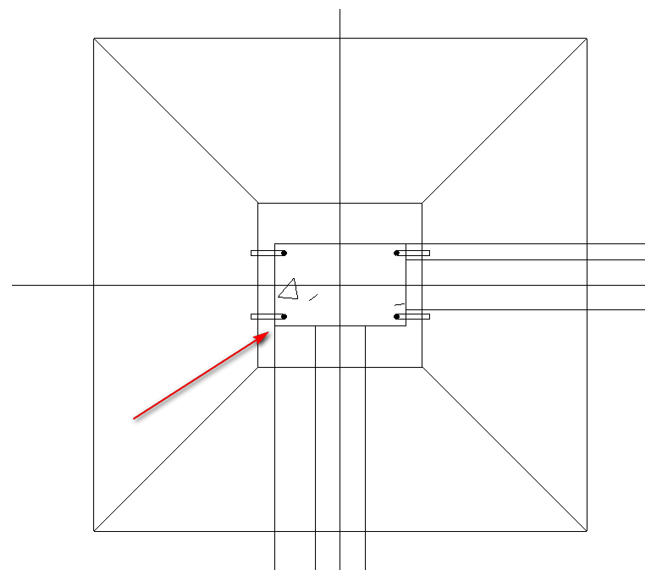

18.進入標高1平面視圖，選中剛剛繪制的鋼筋，利用“修改”面板中的“鏡像”“復制”等命令獲得圖4.4-26所示模型。
圖4.4-26

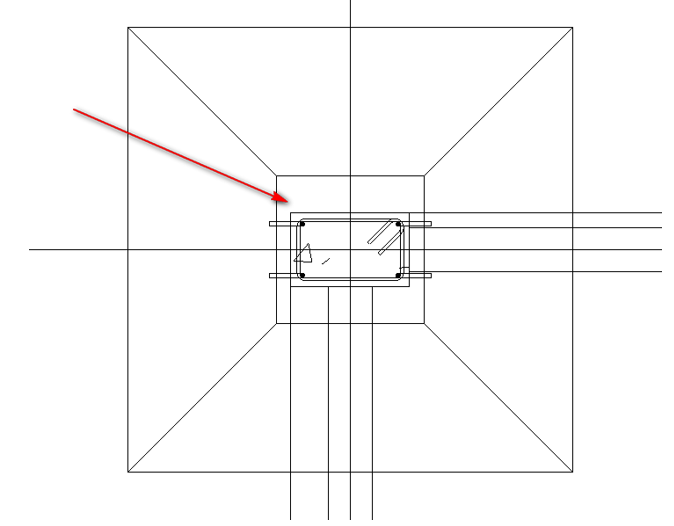

19.再次點擊“結構”面板中的“鋼筋”。在鋼筋瀏覽器中選擇“鋼筋形狀：33”的鋼筋，在屬性面板中選擇類型為“10HPB300”的鋼筋。并將“修改/放置鋼筋”面板中的放置方向改為“平行于工作平面”再進行放置，如圖4.4-27。
圖4.4-27

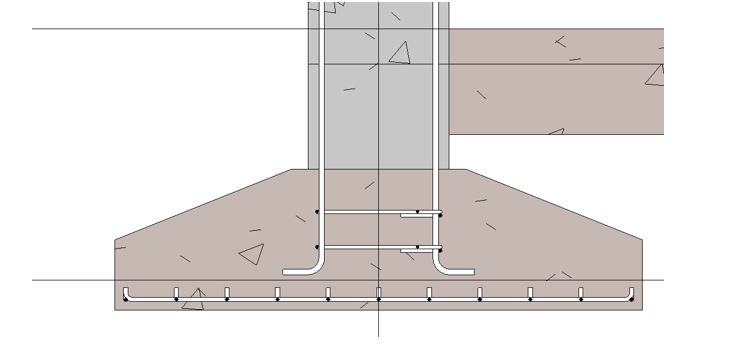

20.進入剖面2視圖中，再點擊“修改”面板中的“移動”，將箍筋向下移動，再點擊復制，復制出一個鋼筋。如圖4.4-28所示。
圖4.4-28
21. 選中所繪制的配筋，點擊“修改/結構鋼筋”面板中的“保存”，在彈出來的“保存選擇”窗口中輸入名稱“Z3”，點擊確定。利用復制功能將配筋復制到其他的Z3柱子中。
22.利用上述方法，創建Z1，Z2的配筋再復制到其他Z1，Z2的柱子上。繪制完成后即可完成基礎的配筋。
