給水排水管道附件分部工程包含17個子目，工程量計算費事費力，本文帶您了解各附件的信息，通過具體案例展示CAD快速看圖輔助工程量計算方法。
一、附件分部工程分類
附件分部工程17個子目，分別為金屬閥門、帶短管甲乙閥門、塑料閥門、減壓器、疏水器、除污器、補償器、軟接頭、法蘭、倒流防止器、水表、熱量表、塑料排水管消聲器、浮標液面計、浮漂水位標尺、水錘消除器、成品表箱。
管道附件按類型、材質、規格、壓力等級、連接形式分別列項，按設計圖示數量計算，計量單位有“個”、“組”、“根”、“副”、“套”。
二、閥門的作用與分類：

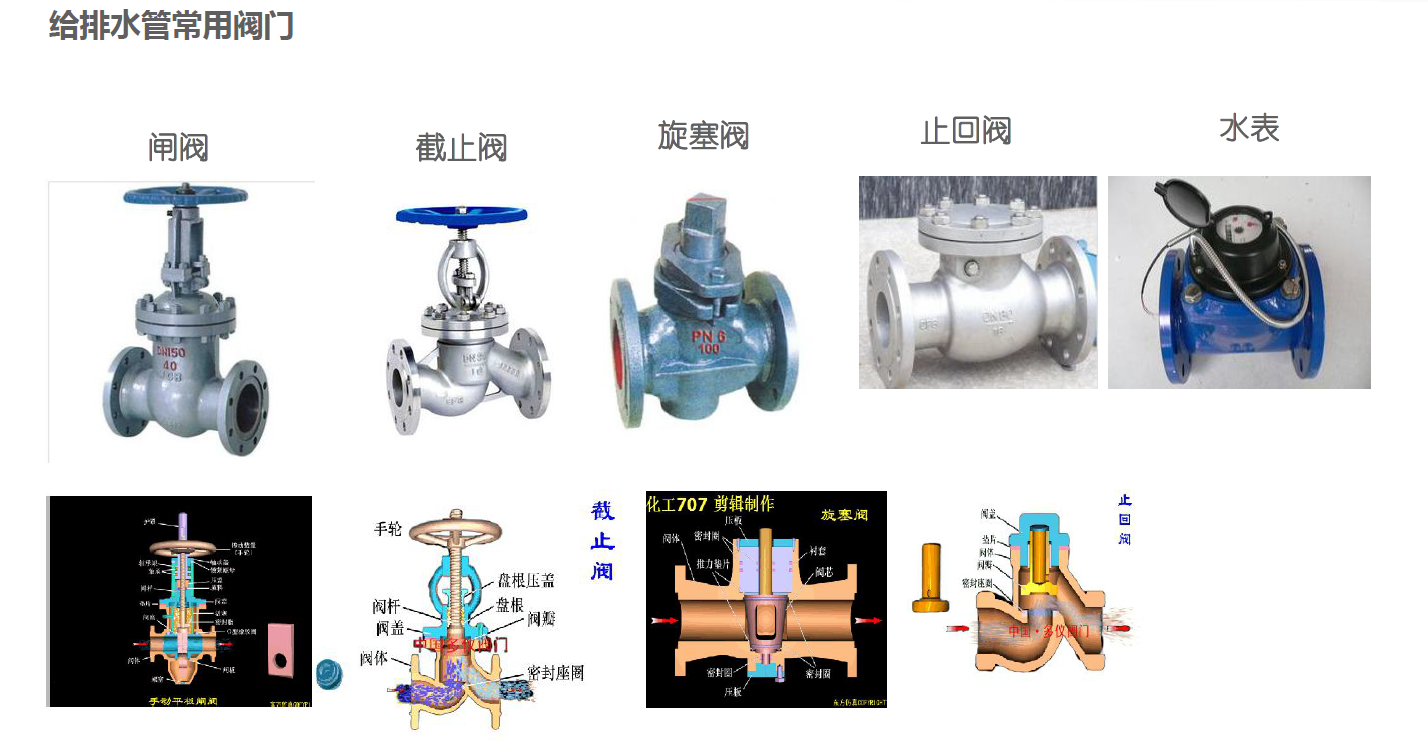

1.按作用和用途分類
（1）截斷閥：截斷閥又稱閉路閥，其作用是接通或截斷管路中的介質。截斷閥包括閘閥、截止閥、旋塞閥、球閥、蝶閥和隔膜閥。
（2）止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。
（3）安全閥：安全閥類的作用是防止管路或裝置中的介質壓力超過規定數值，從而達到安全保護的目的。
（4）調節閥：調節閥類包括調節閥、節流閥和減壓閥，其作用是調節介質的壓力、流量等參數。
（5）分流閥：分流閥類包括各種分配閥和疏水閥等，其作用是分配、分離或混合管路中的介質。
2.按閥體材料分類
（1）金屬材料閥門：其閥體等零件由金屬材料制成。如鑄鐵閥、碳鋼閥、合金鋼閥、銅合金閥、鋁合金閥、鉛合金閥、鈦合金閥、、蒙乃爾合金閥等。
（2）非金屬材料閥門，其閥體等零件由非金屬材料制成。如塑料閥、、陶閥、搪閥、玻璃鋼閥等。
（3）金屬閥體襯里閥門：閥體外形為金屬，內部凡與介質接觸的主要表面均為襯里，如襯膠閥、襯塑料閥、襯陶罰等。
三、相應閥門計算實例
以某宿舍樓內的管道附件工程量計算為例，圖例表中明確有截止閥、閘閥、止回閥、蝶閥等，則可按名稱和圖例按設計圖示數量計量，這里我們以閘閥和止回閥為例進行說明。
（1） 閘閥

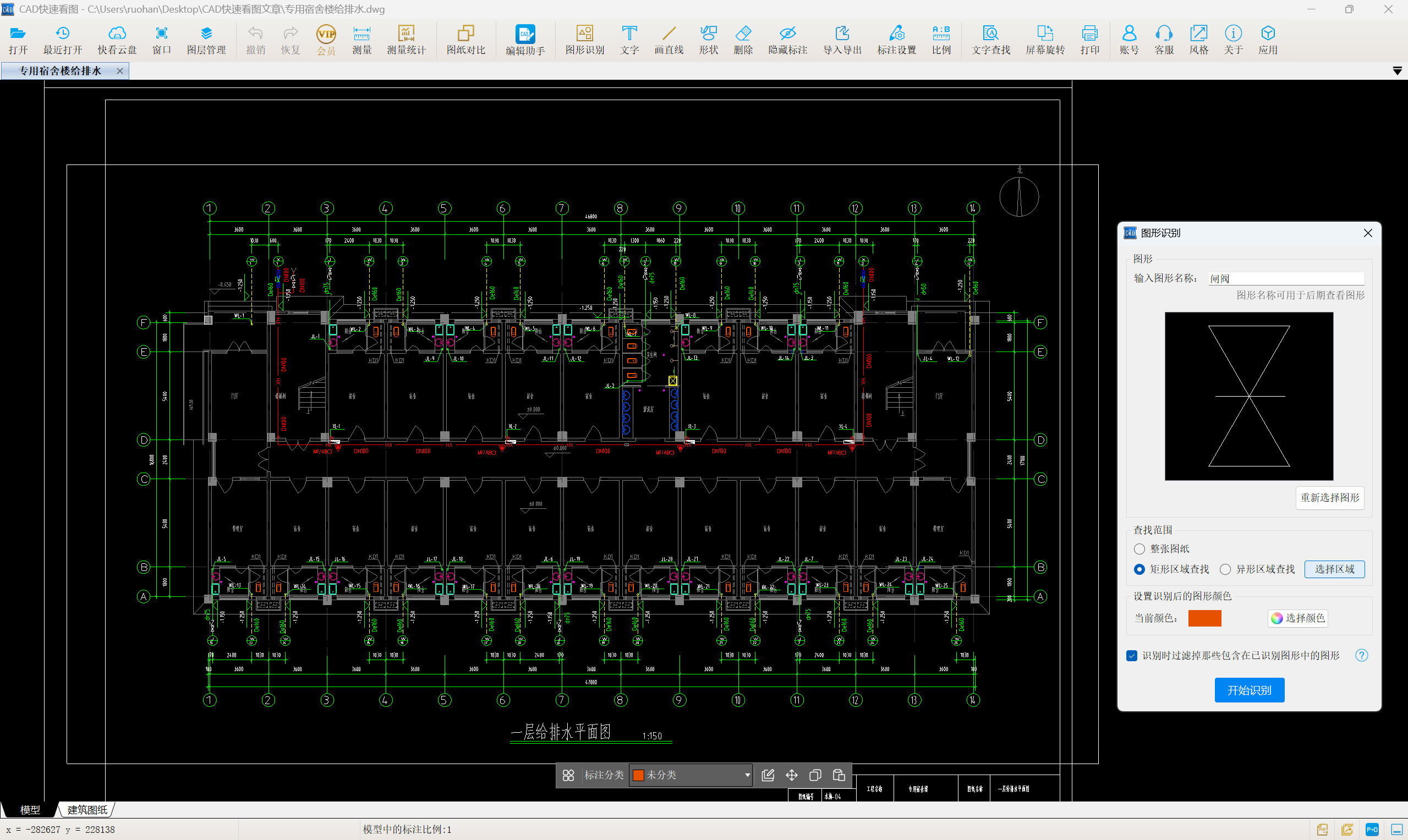

在一層平面圖中，使用CAD快速看圖中的【圖形識別】功能，框選一層平面圖中的閘閥圖形，此時圖形亮顯（變藍），點擊鼠標右鍵完成，彈出圖形識別對話框，輸入圖形名稱：閘閥。

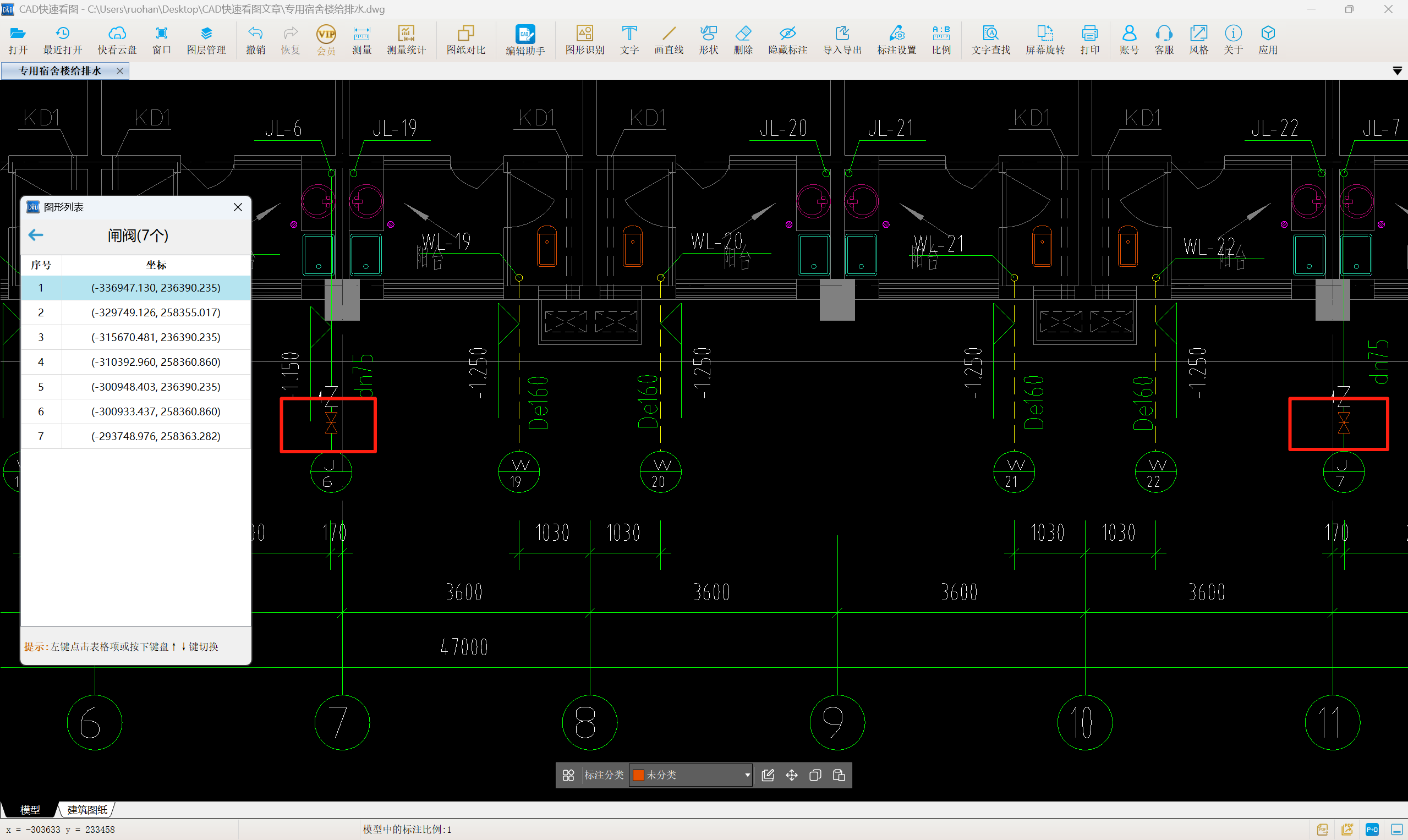

查找范圍選擇矩形區域查找，點擊選擇區域，框選一層平面圖，最后點擊開始識別，軟件識別得到7個圖形亮顯（變紅），可得到閘閥數量為：7。
然后依次點擊列表中序號，觀察閘閥的規格，得到dn75的數量為6，dn50的數量為1.
（2） 止回閥

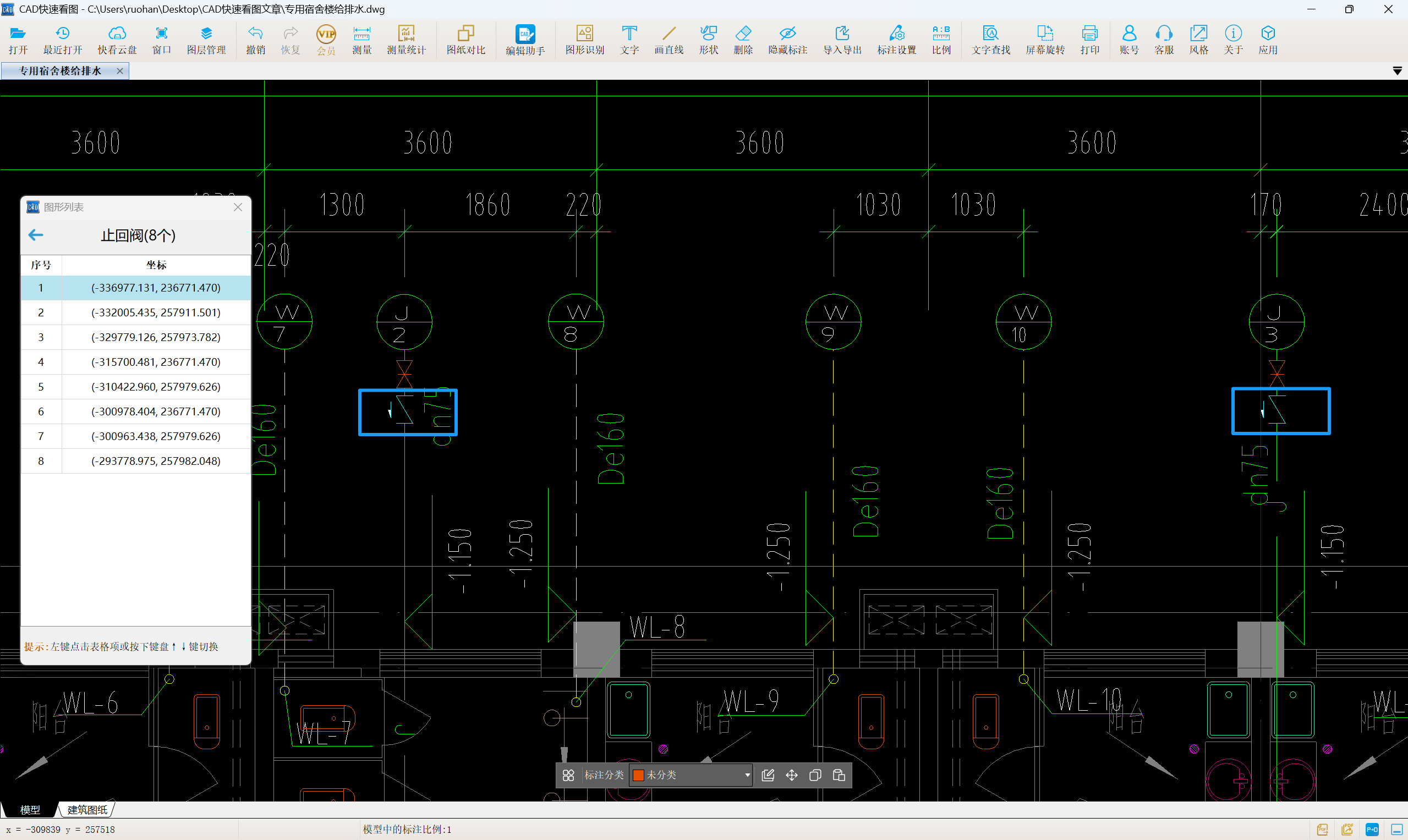

采用同樣的方法，利用【圖形識別】功能，得到止回閥的個數為8。其中屬于消防系統數量為1，不列入工程量統計中；dn75數量為6，dn50數量為1。

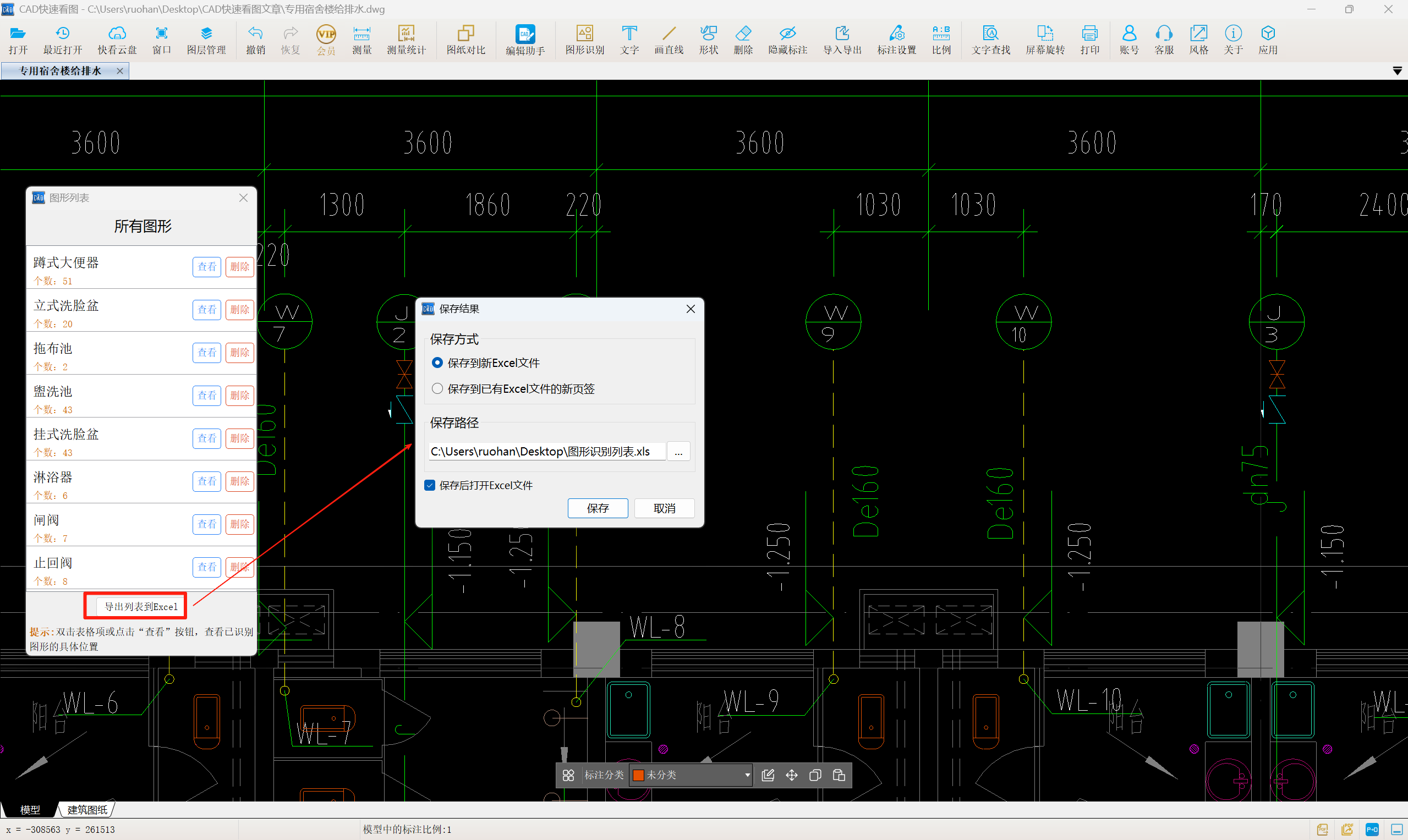

還可以通過圖形識別-查看已識別圖形列表，軟件彈出圖形列表，可以清楚查看各管道附件個數，還可以導出列表到EXCEL。

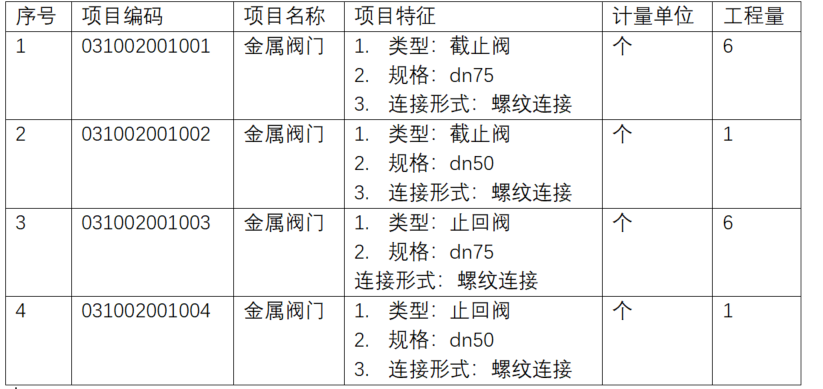

最后，通過編制工程量清單，快速統計給水排水管道附件工程量。
