日常生活常見的照明器具，工程量計算如何快速計算？首先需要清晰工程量計算規則，其中普通燈具是按照個數計算，CAD快速看圖的【圖形識別】功能可以一鍵識別圖紙中燈具的個數，節省工程計算時間。
一、照明器具安裝
照明器具安裝（編碼：030412）共11個清單項，分別為普通燈具、工廠燈、高度標志（障礙）燈、裝飾燈、熒光燈、醫療專用燈、路燈、橋欄桿燈、地道涵道燈。

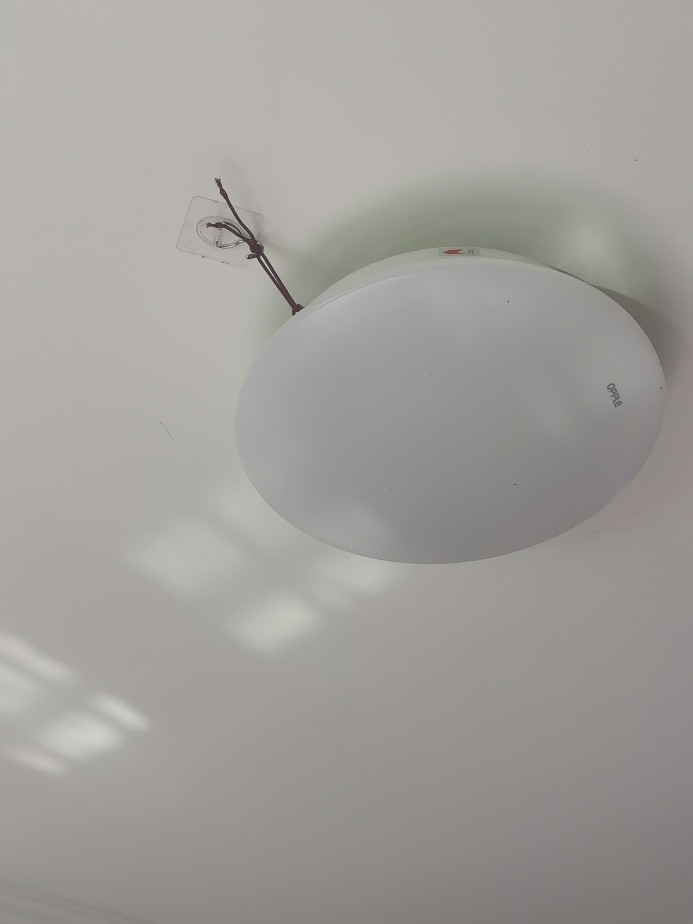

1.普通燈具
工程量計算：按設計圖示數量計算，以“套”為計量單位。
項目特征：名稱，規格，型號，類型等。
工作內容：普通燈具安裝。

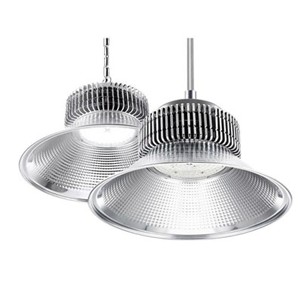

2.工廠燈
工程量計算：按設計圖示數量計算，以“套”為計量單位。
項目特征：名稱，規格，型號，安裝形式等。
工作內容：工廠燈安裝。

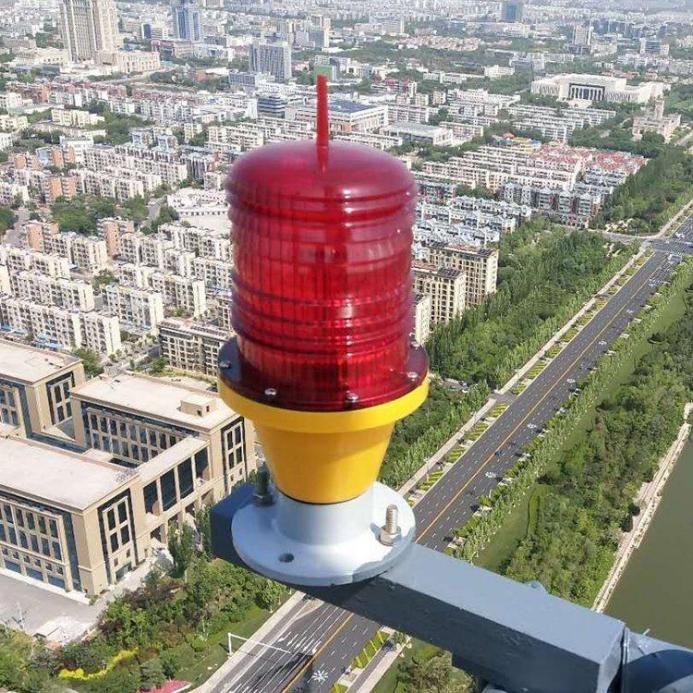

3.高度標志（障礙）燈
工程量計算：按設計圖示數量計算，以“套”為計量單位。
項目特征：名稱，規格，型號，安裝部位，安裝高度等。
工作內容：高度標志（障礙）燈安裝。

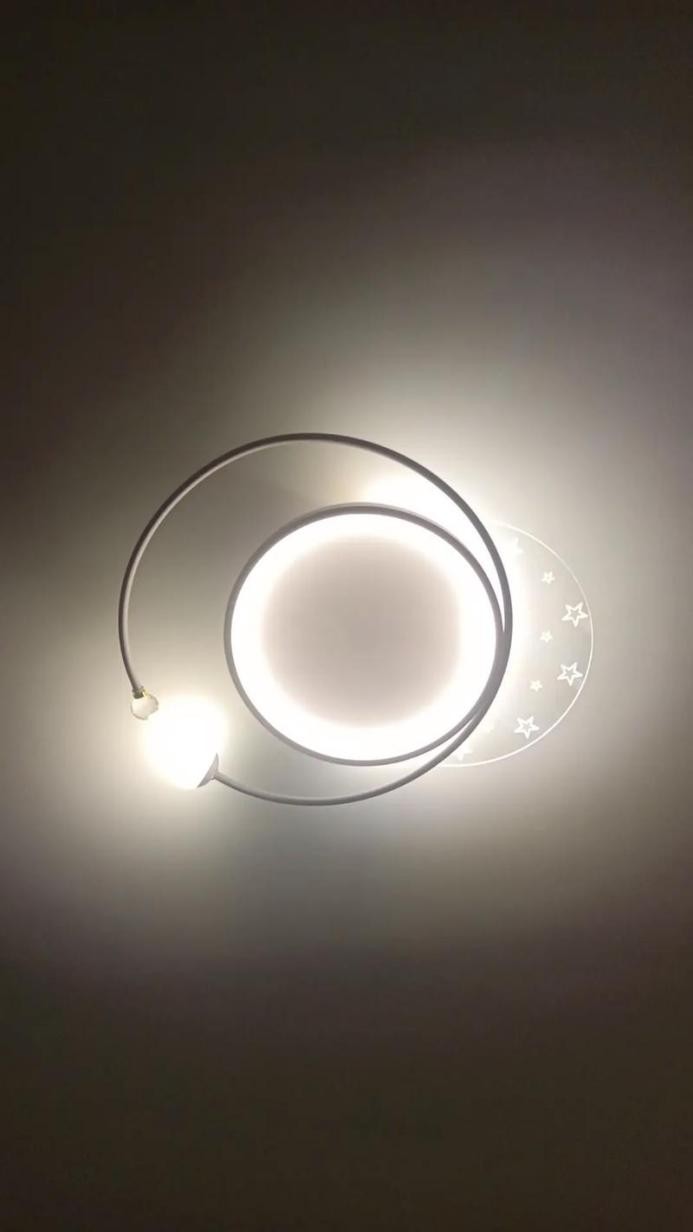

4.裝飾燈
工程量計算：按設計圖示數量計算，以“套”為計量單位。
項目特征：名稱，規格，材質，型號，安裝部位，安裝高度等。
工作內容：高度標志（障礙）燈等。

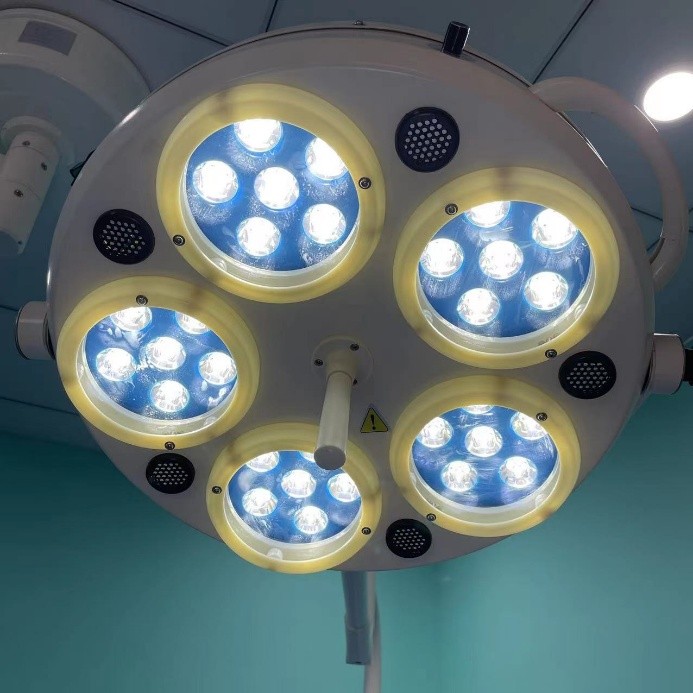

5.醫療專用燈
工程量計算：按設計圖示數量計算，以“套”為計量單位。
項目特征：名稱，規格，型號。
工作內容：醫療專用燈安裝。

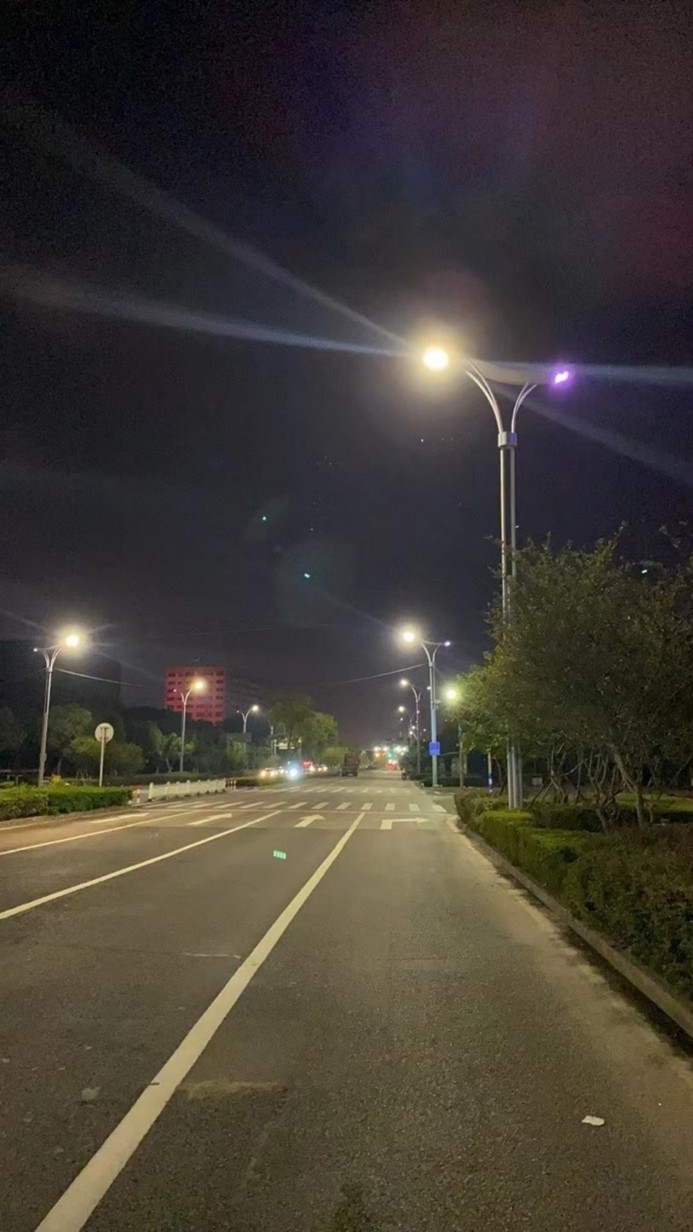

6.路燈
工程量計算：按設計圖示數量計算，以“套”為計量單位。
項目特征：名稱，規格，型號，燈桿材質、規格，燈架形式及臂長，附件配置要求，燈桿形式（單、雙），基礎形式、砂漿配合比，桿座材質、規格，接線端子材質、規格，編號，接地要求等。
工作內容：路燈基礎制作、安裝，立燈桿，桿座安裝，燈架及燈具附件安裝，焊、壓接線端子，補刷油漆，燈桿編號，接地等。
二、燈具安裝方式
燈具按安裝方式不同有吸頂式（S）、壁式（W）、線吊式（CP）、鏈吊式（CH）、管吊式（P）、柱式（CL）、嵌入式（R）以及頂棚內安裝（CR）等。常用的燈具有單管熒光燈、雙管熒光燈、防水防塵燈、吸頂燈、壁燈、單向疏散指示燈、雙向疏散指示燈、安全出口燈、井道壁燈等。
三、實例分析

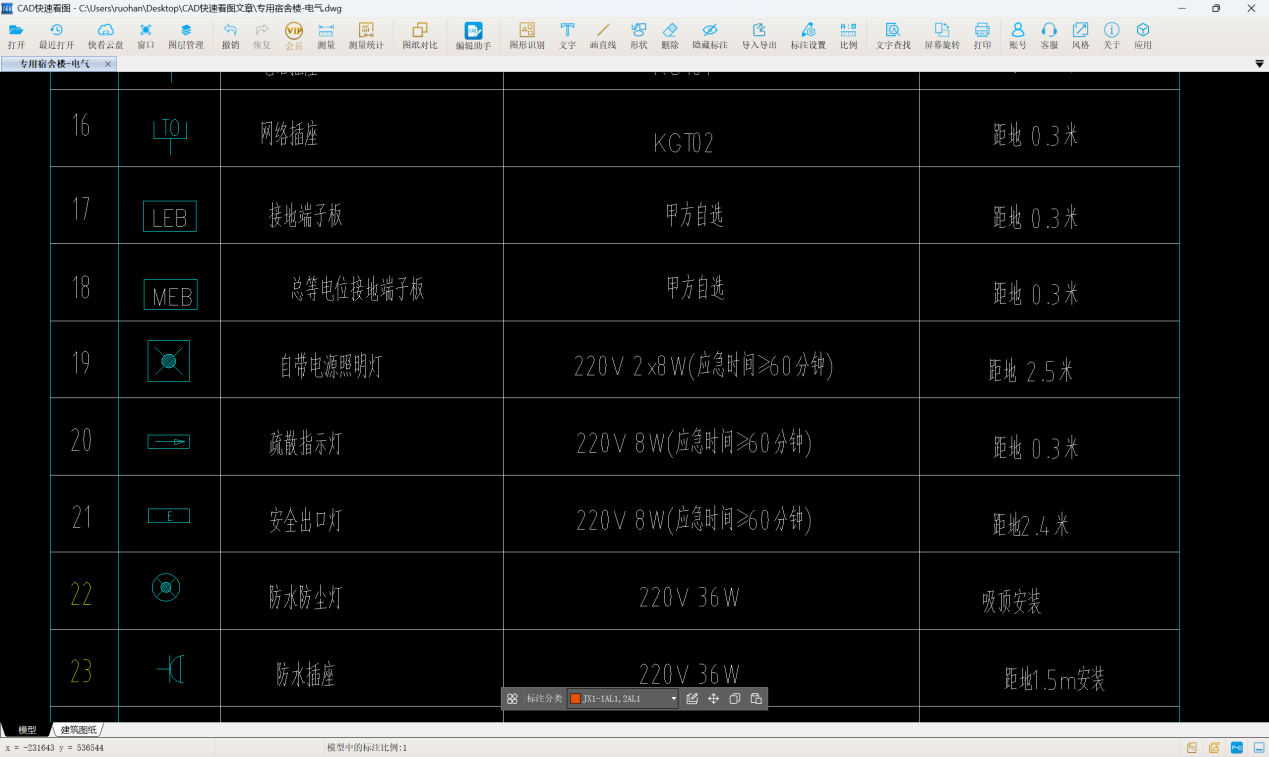

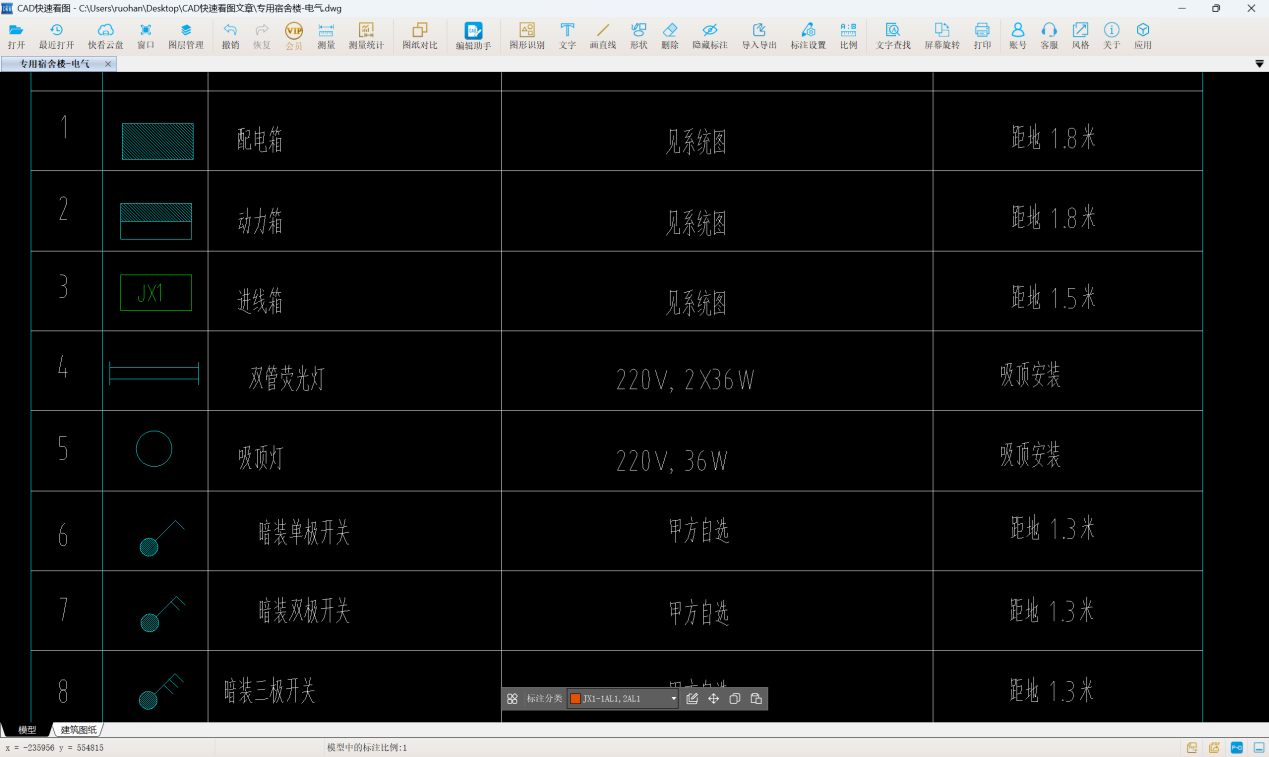

1.觀察圖例表，沿用“數個數”的思路處理。燈具有雙管熒光燈、吸頂燈、自帶電源照明燈、疏散指示燈、安全出口燈、防水防塵燈。
2.用CAD快速看圖查看圖紙并計量

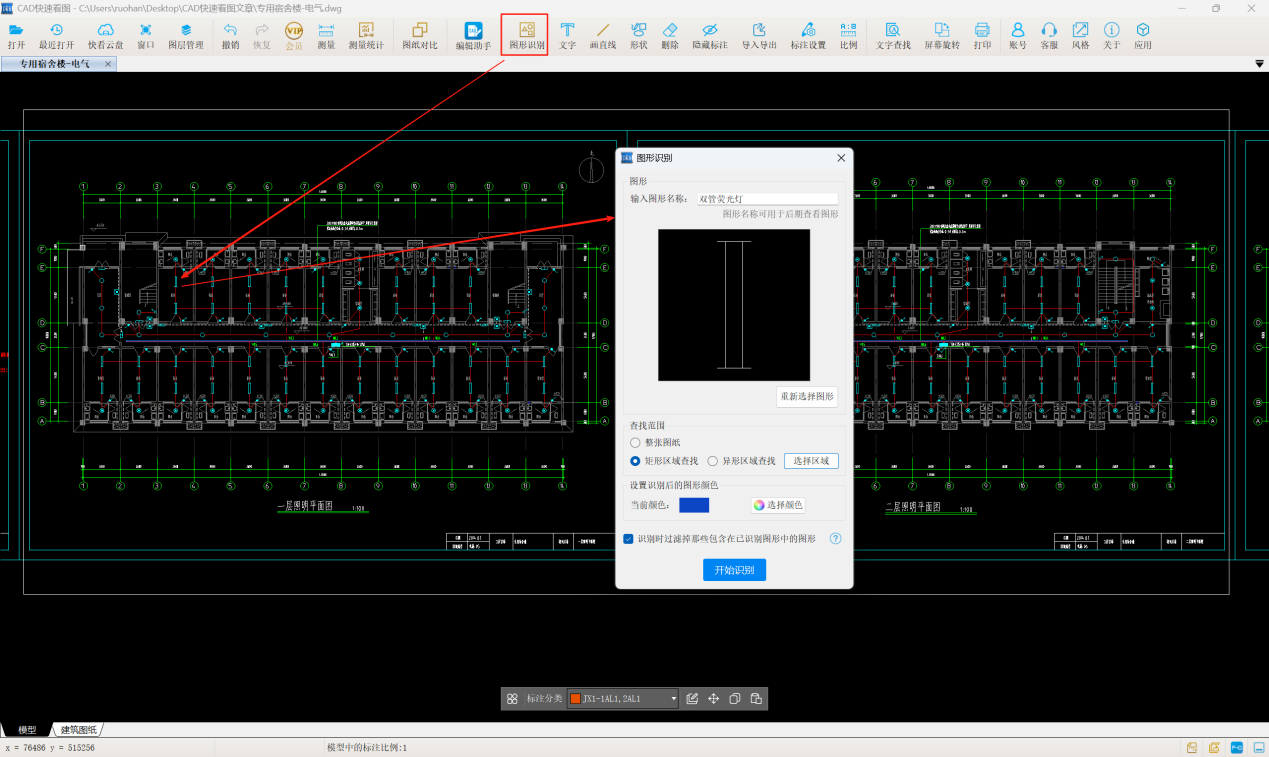

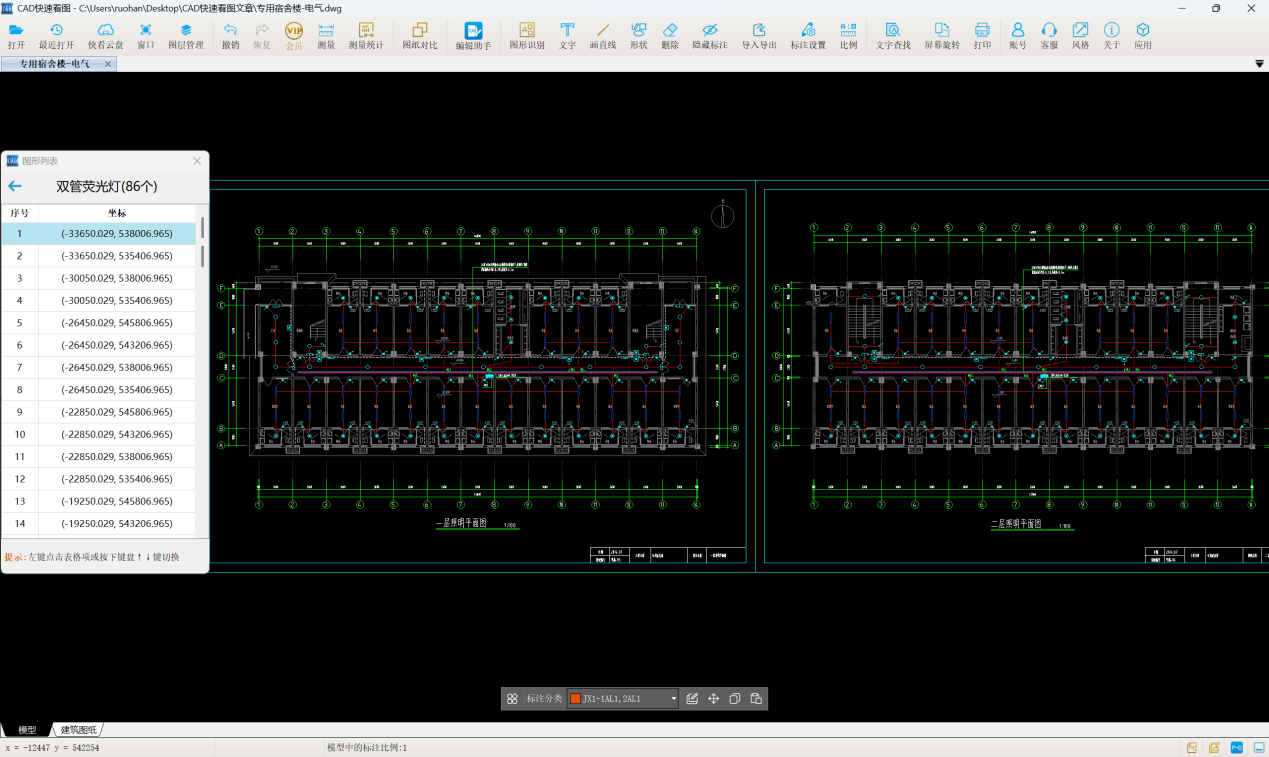

以雙管熒光燈為例進行分析，使用軟件的【圖形識別】功能，選擇平面圖中的圖形，在彈出的對話框里命名為“雙管熒光燈”，查找范圍為一層和二層平面圖，點擊開始識別，圖形變藍，彈出圖形列表，數目為86個。
同樣的方法可解得其他燈具數量，此處不再贅述。
在照明燈具計量計算的時候，CAD快速看圖的圖形識別可以輕松獲取燈具個數，查看已識別圖形列表，可以一一對應圖紙位置。
#照明#燈具#計量#圖形識別
