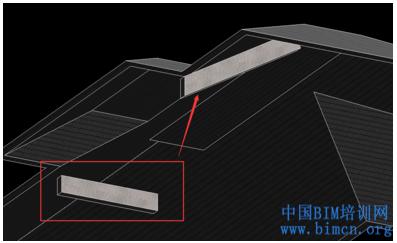

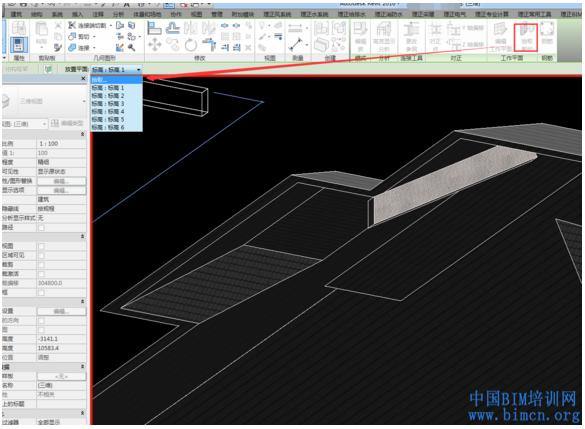

使用Revit軟件將屋面板附著于梁上Revit軟件是一款功能強大的建筑信息建模（BIM）工具，可以實現建筑設計、構造分析和詳細繪圖等功能。在建筑設計中，有時需要將屋面板附著于梁上，以實現結構的穩定和安全。下面將介紹如何使用Revit軟件來完成這個任務。首先，打開Revit軟件并新建一個項目。在項目中，可以創建建筑物的不同部分，如樓層、墻壁、梁和屋面板。在樓層視圖中，首先創建梁。選擇“結構”工具欄中的“梁”選項，并根據設計要求繪制梁的位置和尺寸。可以根據需要調整梁的長度、寬度和高度。接下來，創建屋面板。選擇“建筑”工具欄中的“屋面”選項，并根據設計要求繪制屋面板的形狀和尺寸。可以選擇不同類型的屋面板，如平面屋面板、斜屋面板或復雜的曲面屋面板。將屋面板附著于梁上，可以使用Revit軟件的“連接”功能。選擇“結構”工具欄中的“連接”選項，并選擇“附著”功能。然后，選擇要附著的屋面板和梁，Revit軟件會自動將屋面板固定在梁上。為了增加結構的穩定性，還可以使用Revit軟件的“約束”功能。選擇“結構”工具欄中的“約束”選項，然后選擇要添加約束的屋面板和梁。可以添加不同類型的約束，如水平約束、垂直約束或平行約束，以確保屋面板與梁之間的連接牢固可靠。在完成屋面板附著于梁上的操作后，可以使用Revit軟件的“查看”功能進行驗證。選擇“查看”工具欄中的“切割”選項，然后選擇要查看的視圖。Revit軟件會顯示出屋面板與梁之間的連接情況，以及結構的整體效果。總結而言，使用Revit軟件將屋面板附著于梁上是一項相對簡單的操作。通過選擇合適的工具和功能，可以實現屋面板與梁之間的穩定連接，并保證結構的安全性和可靠性。Revit軟件的功能強大且易于使用，為建筑設計師提供了更高效、更精確的設計和建模工具。
