自由形式鋼筋可使用變量非平面分布填充不規則形狀主體的表面。
通過沿主體、鋼筋集布局指定參照曲面并定義鋼筋屬性，可以放置自由形式鋼筋。其中會填充任何平面或復雜三維結構圖元。在對模型進行詳細設計時，自由形式鋼筋和形狀控制鋼筋之間存在一些差異。自由形式鋼筋在某些情況下的行為方式會不同，從而保持參數化保真度和模型的幾何圖形。 自由形式鋼筋屬于“結構鋼筋”類別的一部分，擁有所有相關聯的屬性。創建單根鋼筋或包含常用鋼筋屬性（例如彎鉤、數量、鋼筋長度、總計鋼筋長度和自動編號）的鋼筋集。同樣，您可以為部件和組添加自由形式鋼筋。
有效的自由形式鋼筋主體
就像形狀控制鋼筋，您可以在任何可作為鋼筋主體的 Revit 圖元中放置自由形式鋼筋。所有選定為參照并用來定義鋼筋集或調整鋼筋端點的面都必須屬于可作為鋼筋主體的某個圖元。可選擇多個面，但是，主體面必須共享相同的結構圖元。
鋼筋保護層

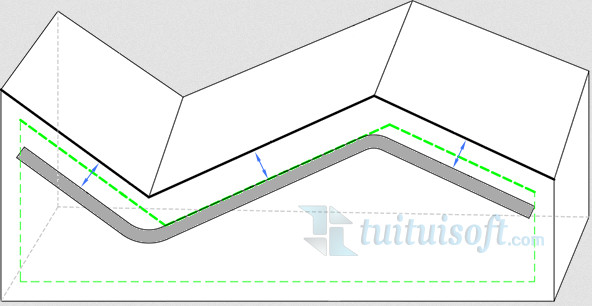

自由形式遵循主體的保護層偏移并放置在指定參照面的交點處。在多個面具有不同保護層偏移的實例中，最大 自由形式鋼筋可使用變量非平面分布填充不規則形狀主體的表面。 通過沿主體、鋼筋集布局指定參照曲面并定義鋼筋屬性，可以放置自由形式鋼筋。其中會填充任何平面或復雜三維結構圖元。在對模型進行詳細設計時，自由形式鋼筋和形狀控制鋼筋之間存在一些差異。自由形式鋼筋在某些情況下的行為方式會不同，從而保持參數化保真度和模型的幾何圖形。 自由形式鋼筋屬于“結構鋼筋”類別的一部分，擁有所有相關聯的屬性。創建單根鋼筋或包含常用鋼筋屬性（例如彎鉤、數量、鋼筋長度、總計鋼筋長度和自動編號）的鋼筋集。同樣，您可以為部件和組添加自由形式鋼筋。 有效的自由形式鋼筋主體 就像形狀控制鋼筋，您可以在任何可作為鋼筋主體的 Revit 圖元中放置自由形式鋼筋。所有選定為參照并用來定義鋼筋集或調整鋼筋端點的面都必須屬于可作為鋼筋主體的某個圖元。可選擇多個面，但是，主體面必須共享相同的結構圖元。 鋼筋保護層 自由形式遵循主體的保護層偏移并放置在指定參照面的交點處。在多個面具有不同保護層偏移的實例中，最大的保護層會用于放置所有自由形式分段。 的保護層會用于放置所有自由形式分段。
將自由形式鋼筋的“樣式”屬性指定為“鐙筋/箍筋”時，可以更改“樣式”參數的“鐙筋/箍筋”值的“鐙筋/箍筋附件”，自由形式鋼筋可以附加到混凝土保護層的內側或外側，具體取決于“鐙筋/箍筋附件”參數的設置。
限制條件
自由形式鋼筋會約束鋼筋集，并相對于定義參照和混凝土主體圖元鎖定每個鋼筋實例的幾何圖形。在鋼筋保護層偏移中，自由形式鋼筋會從指定參照平面的交點處派生其幾何圖形，并響應這些參照的更改。
直接編輯自由形式鋼筋實例和鋼筋集會刪除對主體的約束。這些編輯行為包括復制、移動、旋轉或鏡像鋼筋以及將鋼筋添加到部件和組。丟失約束的鋼筋不再響應結構圖元中幾何圖形的更改。

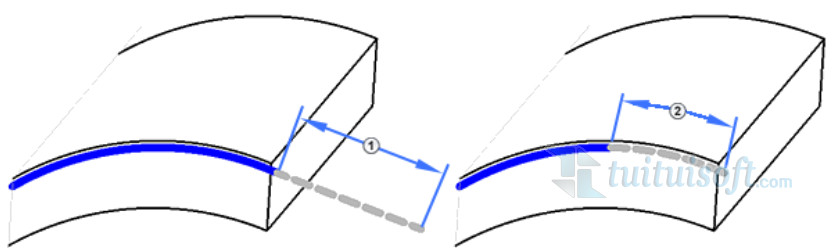

自由形式鋼筋會自動延伸或縮短到最近的主體面。如下圖所示，擴展將切線延伸至端點 ，同時沿曲線 會發生縮短情況。

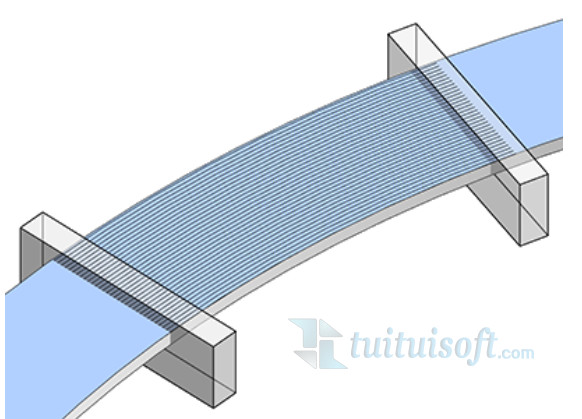

您也可以使用其他幾何圖形來約束鋼筋。
曲面分布

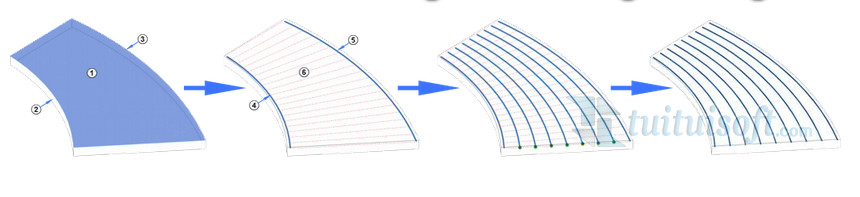

自由形式鋼筋會在曲面分布集的第一根及最后一根之間插入。曲線跟隨主體曲面幾何圖形并相對于主體保護層。首先，起始曲面 和主體曲面 的相交處會放置第一根鋼筋。 接下來，結束曲面 與主體曲面的相交處會放置第二根鋼筋。 最后，其余鋼筋（如鋼筋集布局指定）會在第一根 和最后一根鋼筋 之間插入 。
形狀匹配
鋼筋形狀匹配當前無法用于自由形狀鋼筋。自由形式鋼筋實例會生成形狀 00，并且“Workshop Instructions”參數會指定為保持直線。
注釋
您可以在自由形式鋼筋的各個實例上放置鋼筋標記和注釋，但是，當前不支持在自由形式鋼筋上放置多鋼筋注釋。
接頭
您可以將自由形狀鋼筋與鋼筋接頭相連接。末端處理方式也將應用于接頭連接的鋼筋末端。對鋼筋所做的修改將提示刪除接頭，不會傳播已連接鋼筋集之間的更改。確保自由形式鋼筋放置已完成或接頭需要重新應用到鋼筋。
