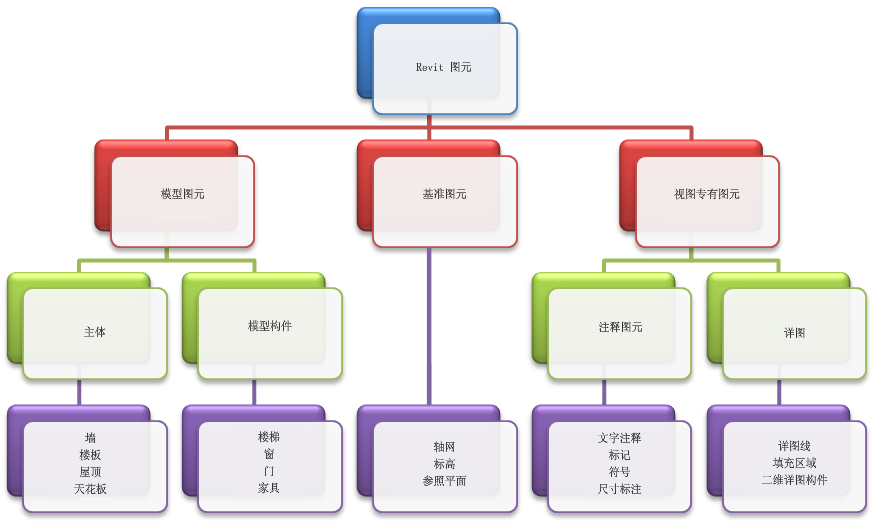

在項目中，Revit 使用 3 種類型的圖元：

模型圖元：

表示建筑的實際三維幾何圖形。它們顯示在模型的相關視圖中。

示例：
墻、窗、門和屋頂
Revit Structure
結構墻、樓板、坡道和屋頂
Revit MEP
水槽、鍋爐、風管、噴水裝置和配電盤

基準圖元：

可幫助定義項目上下文。

例如，標高和參照平面都是基準圖元。

視圖專有圖元：

只顯示在放置這些圖元的視圖中。 它們可幫助對模型進行描述或歸檔。 例如，尺寸標注是視圖專有圖元。

Revit Architecture 的圖元

Revit Structure 的圖元

Revit MEP 的圖元

模型圖元有 2 種類型：

主體（或主體圖元）通常在構造場地在位構建。
示例：
    墻和天花板
    Revit Structure
    結構墻和屋頂
    Revit MEP
    墻和天花板
模型構件是建筑模型中其他所有類型的圖元。
示例：
    窗、門和櫥柜
    Revit Structure
    梁、結構柱和和三維鋼筋
    Revit MEP
    水槽、鍋爐、風管、噴水裝置和配電盤

視圖專有圖元有 2 種類型：

    注釋圖元是對模型進行歸檔并在圖紙上保持比例的二維構件。 例如，尺寸標注、標記和注釋記號都是注釋圖元。
    詳圖是在特定視圖中提供有關建筑模型詳細信息的二維項。 示例包括詳圖線、填充區域和二維詳圖構件。
這些實現內容為設計者提供了設計靈活性。 Revit 圖元設計為可以由用戶直接創建和修改；無需進行編程。 在 Revit 中，在繪圖時可以定義新的參數化圖元。
在 Revit 中，圖元通常根據其在建筑中的上下文來確定自己的行為。 上下文是由構件的繪制方式，以及該構件與其他構件之間建立的約束關系確定的。 通常，要建立這些關系，無需執行任何操作；您執行的設計操作和繪制方式已隱含了這些關系。 在其他情況下，可以顯式控制這些關系，例如通過鎖定尺寸標注或?qū)R兩面墻。
