Structural Connections for Revit 是Autodesk發布的一款插件，主要功能是鋼結構構件連接節點設計，設計的結果可供深化設計單位、鋼結構加工單位借鑒，在此基礎上高效的進行全方位的深化設計。

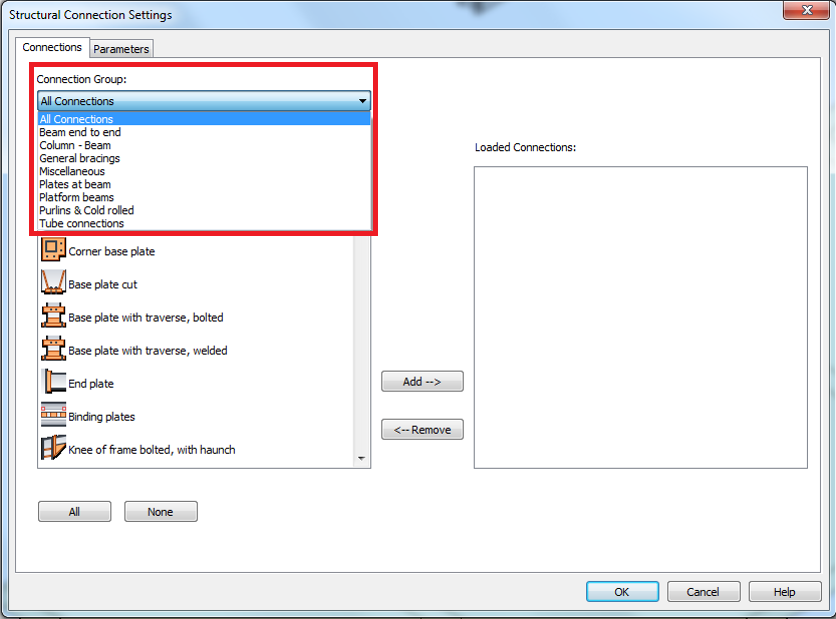

Revit2018中插件定義的連接類型分為以下主要類別：所有連接(All Connections)、梁拼接(Beam end to end)、柱-梁連接(Column-Beam)、常規支撐節點(General bracings)、梁上的板(Plates at beams)、管連接(Tube connections)等，合計約130多種節點鏈接樣式，基本涵蓋了鋼結構設計中常用到的節點。

產品開發的思路是設計師在Revit模型中完成結構構件布置及節點設計工作。在BIM工作流程中，當設計分享模型給下游的鋼結構深化設計單位時，設計師可以將Revit模型（包含Steel Connections for Revit 插件生成節點）導出到Advance Steel，深化單位可以在Advance Steel里面復用設計師完成的節點，生成鋼結構加工圖。

現有工作流程的問題：設計師在Autocad里面出設計圖，深化單位在Autocad里面繪制深化設計圖，比較先進的深化設計單位或者比較復雜的項目可能用詳圖設計軟件重建3D模型。新的工作流程避免了以往不連續配合中的問題：詳圖工程師未正確理解設計意圖導致節點深化錯誤；構件截面，長度，材質等搞錯；結構設計圖紙遺漏了建筑及機電設計師的開洞（例如下圖）；當然最棒的是大家在同一個模型上進行配合，詳圖工程師不必再另起爐灶，花費很大精力重建一個3D鋼結構模型，只需集中精力完善設計中未明確部分。

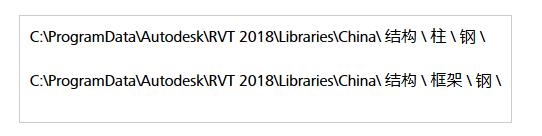

2018版本中梁柱支撐可以識別用戶自定義的鋼結構截面。插件2017.1版本只包含了美國，加拿大及歐洲四國的型鋼庫，從2017.2版本開始增加了中國及日本型鋼庫，現在還包含了ANZ，南非，印度及更多的歐洲國家型鋼庫。中國型鋼庫可以在下述文件位置找到：

1 安裝Steel Connections for Revit插件步驟：
你需要利用自己的Subscription帳號登錄http://Accounts.autodesk.com，然后在Manage里面找到Revit2018，再在Addin下搜索Steel Connections for Revit的插件。注意：現在此插件當前沒有漢語版，只有英法德及波蘭語版本。

安裝步驟：

1.1 登陸你的Autotodesk帳戶,在Manage底下找到Revit，然后選擇下圖紅框圈出選項。在里面查找Steel Connections for Revit的插件并下載。

1.2 關閉Revit，開始安裝，選擇英文版本。

1.3 安裝完畢后打開Revit，在Revit結構按照視頻演示順序點開側下方箭頭，就可以找到并使用插件自帶的130個節點了。

2  應用Steel Connections for Revit插件設計鋼結構關鍵節點

2.1 鋼結構柱腳節點設計，詳見下述視頻演示：

2.2 鋼結構梁柱連接節點設計，支撐連接節點設計及修改節點鏈接的主次順序

2018版還有一個改進就是更易于識別連接里的主次構件。選擇一個連接節點的時候，主構件的通用連接標示符號為一個實心圓，次要構件標示符號為帶數字的圓，這些數字表明了次要構件的優先級。你也可以選擇這些數字，把它指定給不同的構件，從而修改其優先級，節點也會隨之自動修改。詳見下述視頻演示：

Steel Connections for Revit 插件的缺點在于：所有的節點及其對話框都是基于Revit API二次開發，所以2017版升級到2018版以后，可供選擇的節點種類從22個增大到130個，但是仍然無法覆蓋所有的節點樣式。而在實際的鋼結構節點樣式千變萬化，如何讓工程師自己訂制滿足要求的鋼結構節點連接庫，將是這個插件未來發展的挑戰！
