用于標識 Revit 中的對象的大多數術語都是常見的行業標準術語。但是，一些術語對 Revit 來講是唯一的。了解下列術語對于了解本軟件非常重要。

項目

在 Revit 中，項目是單個設計信息數據庫 - 建筑信息模型。項目文件包含了建筑的所有設計信息（從幾何圖形到構造數據）。 這些信息包括用于設計模型的構件、項目視圖和設計圖紙。 通過使用單個項目文件，Revit 令您不僅可以輕松地修改設計，還可以使修改反映在所有關聯區域（平面視圖、立面視圖、剖面視圖、明細表等）中。 僅需跟蹤一個文件同樣還方便了項目管理。

標高

標高是無限水平平面，用作屋頂、樓板和天花板等以層為主體的圖元的參照。標高大多用于定義建筑內的垂直高度或樓層。 您可為每個已知樓層或建筑的其他必需參照（如第二層、墻頂或基礎底端）創建標高。 要放置標高，必須處于剖面或立面視圖中。

圖元

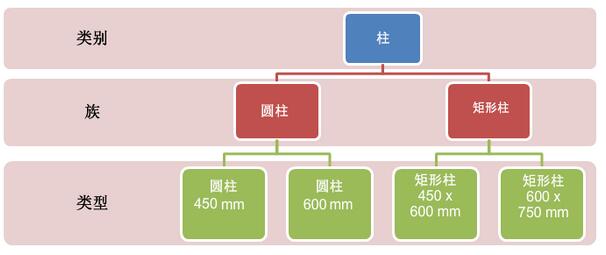

在創建項目時，可以向設計中添加參數化建筑圖元。Revit 按照類別、族和類型對圖元進行分類。

類別

類別是一組用于對建筑設計進行建模或記錄的圖元。
示例
    模型圖元的類別：墻、梁
    Revit Structure
    模型圖元的類別：墻、梁
    Revit MEP
    模型圖元的類別：機械設備、風道末端
    注釋圖元的類別：標記、文字注釋。

族

族是某一類別中圖元的類。族根據參數（屬性）集的共用、使用上的相同和圖形表示的相似來對圖元進行分組。 一個族中不同圖元的部分或全部屬性可能有不同的值，但是屬性的設置（其名稱與含義）是相同的。
樣例
    美國初期風格的六鑲板門可以視為一個族，雖然構成此族的門可能會有不同的尺寸和材質。
    Revit Structure
    可以將桁架視為一個族，雖然構成此族的腹桿支座可能會有不同的尺寸和材質。
    Revit MEP
    可以將照明設備視為一個族，雖然構成此族的吊燈可能會有不同的尺寸和材質。
    Revit 使用以下類型的族：
    可載入的族可以載入到項目中，并根據族樣板創建。 可以確定族的屬性設置和族的圖形化表示方法。
    系統族不能作為單個文件載入或創建。
        Revit 預定義了系統族的屬性設置及圖形表示。
        可以在項目內使用預定義類型生成屬于此族的新類型。 例如，標高的行為在系統中已經預定義。 但您可以使用不同的組合來創建其他類型的標高。
        系統族可以在項目之間傳遞。
示例
        墻、尺寸標注、天花板、屋頂、樓板和標高
        Revit Structure
        樓板、尺寸標注、屋頂和標高
        Revit MEP
        風管、管道和導線
    內建族用于定義在項目的上下文中創建的自定義圖元。 如果您的項目需要不想重復使用的特殊幾何圖形，或需要必須與其他項目幾何圖形保持一種或多種關系的幾何圖形，請創建內建圖元。
    由于內建圖元在項目中的使用受到限制，因此每個內建族都只包含一種類型。 您可以在項目中創建多個內建族，并且可以將同一內建圖元的多個副本放置在項目中。 與系統和標準構件族不同，您不能通過復制內建族類型來創建多種類型。

類型

每一個族都可以擁有多個類型。類型可以是族的特定尺寸，例如 30" X 42" 或 A0 標題欄。 類型也可以是樣式，例如尺寸標注的默認對齊樣式或默認角度樣式。

實例

實例是放置在項目中的實際項（單個圖元），它們在建筑（模型實例）或圖紙（注釋實例）中都有特定的位置。
