在日常噴淋管道工程中密密麻麻的管線測量會耗費大量時間，容易漏項。可以提前了解不同自動噴淋滅火系統的特點，明確工程量計算規則，劃分好計算范圍，利用CAD快速看圖的批量測量快速完成整張圖紙管道的長度測量
一、自動噴淋滅火系統基礎知識

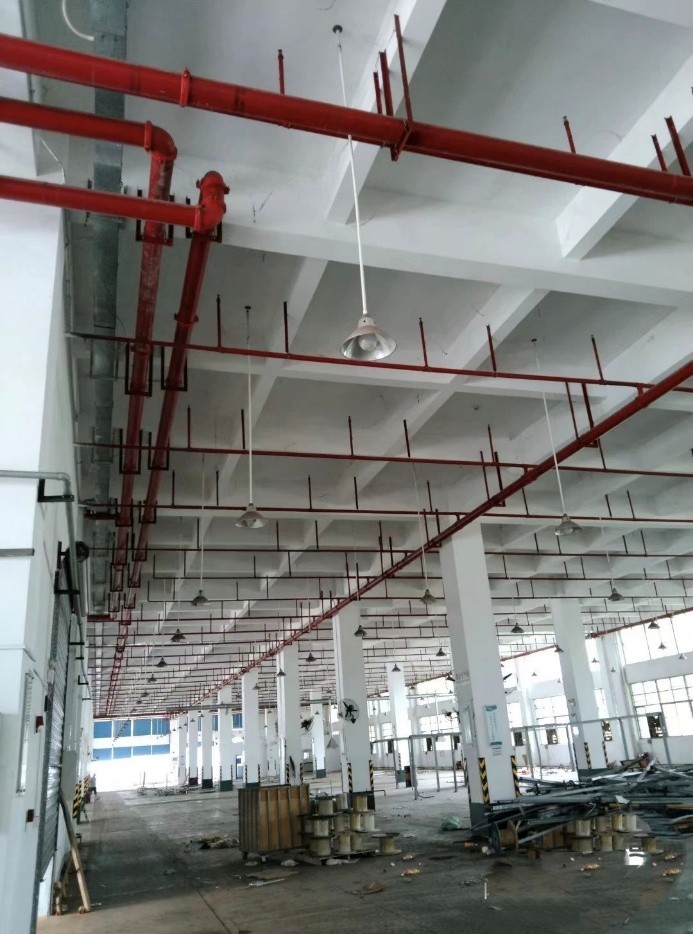

自動噴淋滅火系統是一種在發生火災時能夠自動探測火災情況，自動打開噴頭噴水并發出火災信號的滅火系統，由官網、供水設施、噴頭、報警閥組、水流報警裝置等組件組成。根據適用范圍不同可分為：濕式、干式自動噴水滅火系統，預作用系統，雨淋系統，水幕系統。
1. 濕式自動噴水滅火系統
特點：為噴頭常閉的滅火系統，官網中充滿有壓水，當建筑物發生火災，火點溫度達到開啟閉式噴頭時，噴頭出水滅火。
優點：滅火及時撲救效率高
缺點：由于官網中充有有壓水，當滲漏時會損毀建筑裝飾金額影響建筑的使用。該系統只適用于環境溫度4℃<t<70℃的建筑物。
2. 干式自動噴水滅火系統
特點：為噴頭中常閉的滅火系統，管網中平時不充水，充有有壓空氣（或氮氣）。當建筑物發生火災火點溫度達到開啟閉噴頭時，管道先開啟排氣裝置，然后充水開始滅火。
優點：管網中平時不充水，對建筑物裝飾無影響，對環境溫度也五要求，適用于采暖期長而建筑內無采暖的場所。
缺點：該系統滅火時需先排氣，故噴頭出水滅火不如濕式系統及時。
3.預作用自動噴水滅火系統
特點：為噴頭常閉的滅火系統，管網中平時不充水。發生火災時，火災探測器報警后，自動控制系統控制閥門排氣、充水，由干式變?yōu)闈袷较到y(tǒng)。只有當著火點溫度達到開啟閉式噴頭時，才開始噴水滅火。
優點：同時具備干式和濕式的特點，克服了干式控火滅火率低，濕式產生水漬的缺陷，可以代替干式提高滅火速度。也可代替濕式，用于管帶和噴頭易于被損壞而產生噴水和漏水，造成嚴重水漬的場所；還可用于對自動噴水滅火系統安全要求較高的建筑物中。
二、管道界線的劃分
噴淋管道的室內外界線劃分為：給水管道室內外界線劃分應以外墻皮1.5m為界，入口處設閥門者應以閥門為界。
三、工程量計算規則
噴淋鋼管按設計圖示管道中心線以長度計算，不扣除閥門、管件及各種組件所占長度以延長米計算。項目特征需描述安裝部位，材質、規格，連接形式。
四、實例分析

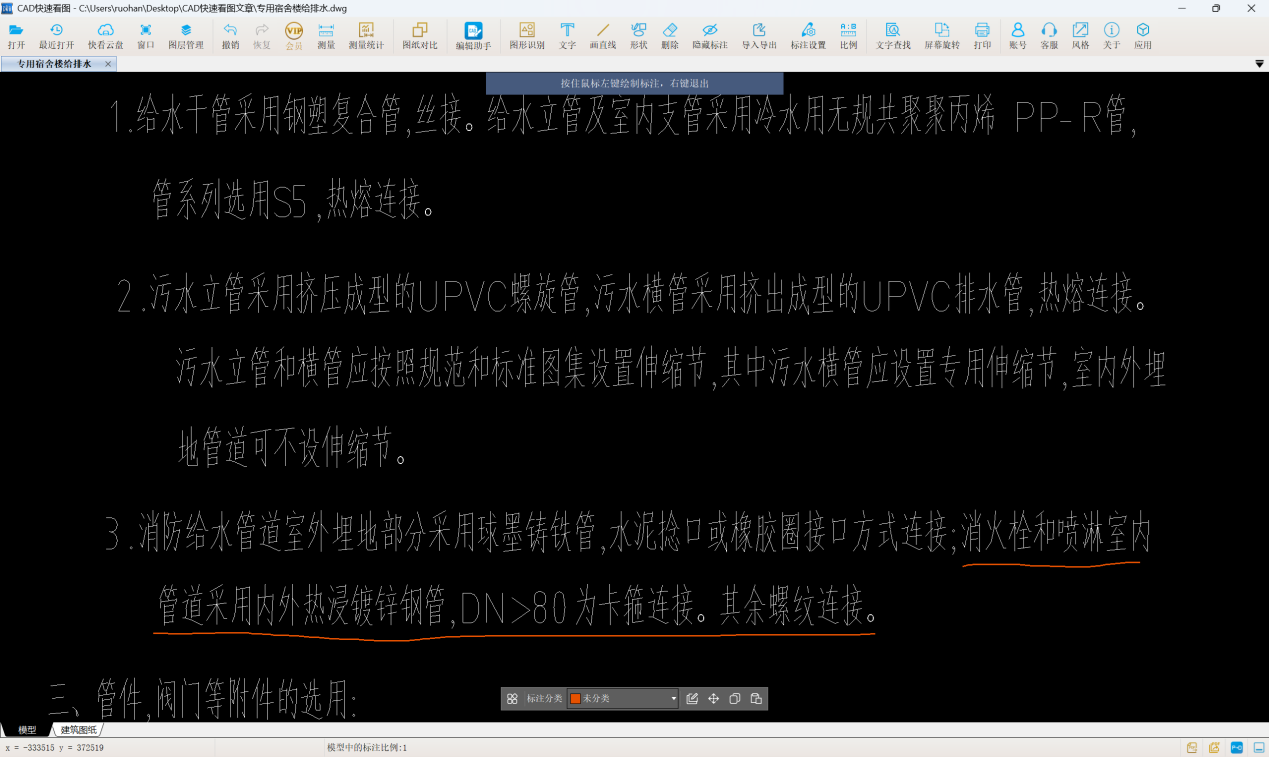

1.計算專用宿舍樓的室內噴淋管道工程量，從設計說明中找到關于噴淋管道材料描述，采用內外熱浸鍍鋅鋼管，DN>80為卡箍鏈接，其余螺紋連接。觀察噴淋系統圖和平面圖，沿用“量長度”的思路處理。
2.在CAD快速看圖中進行計量操作：

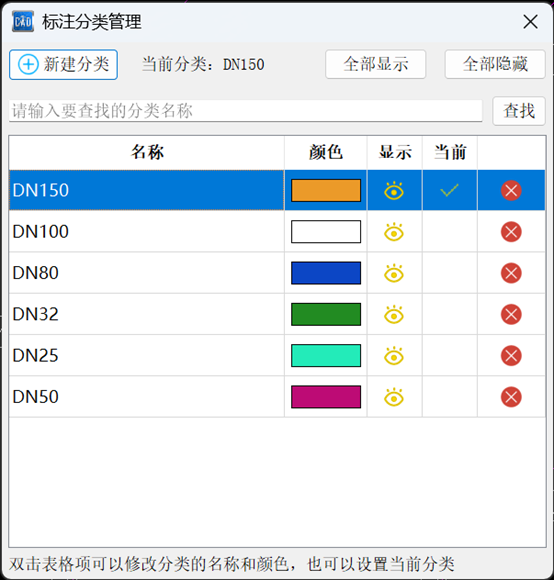

第一步在【標注分類管理】里新建分類，對各種規格管道選擇不同的顏色。

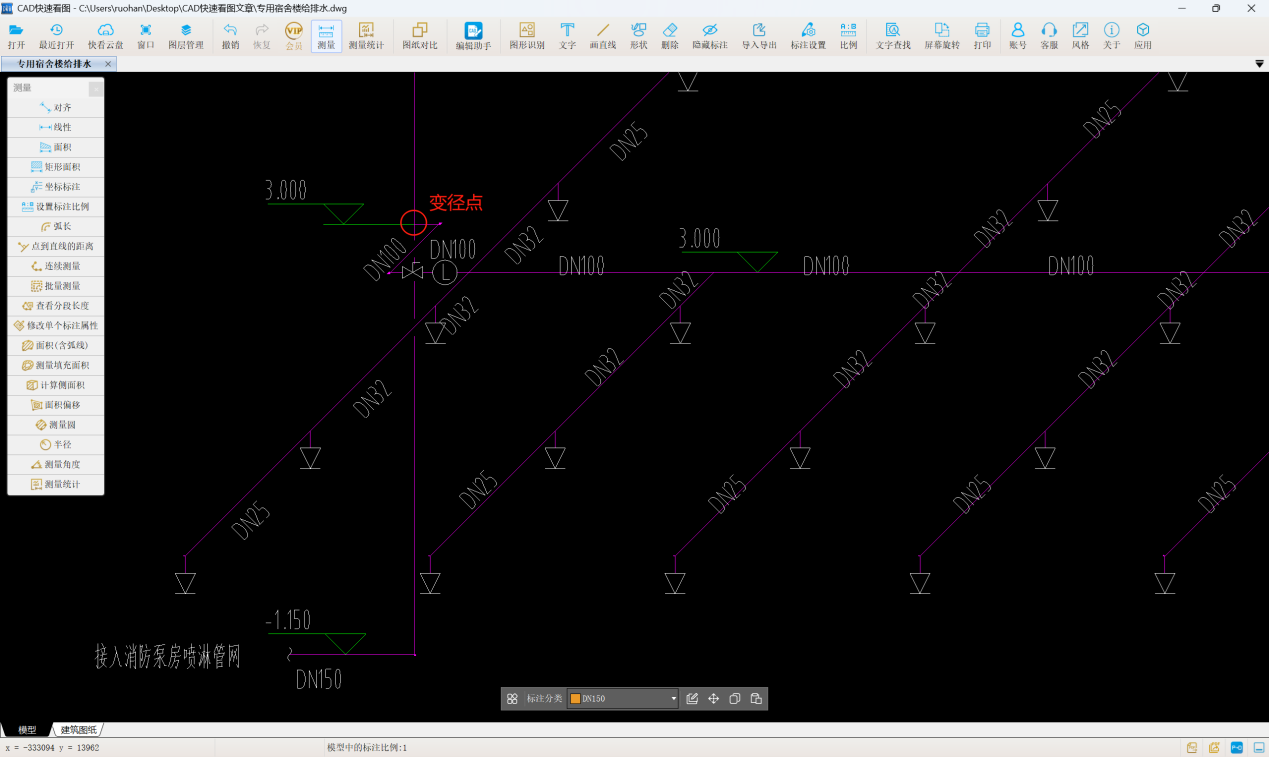

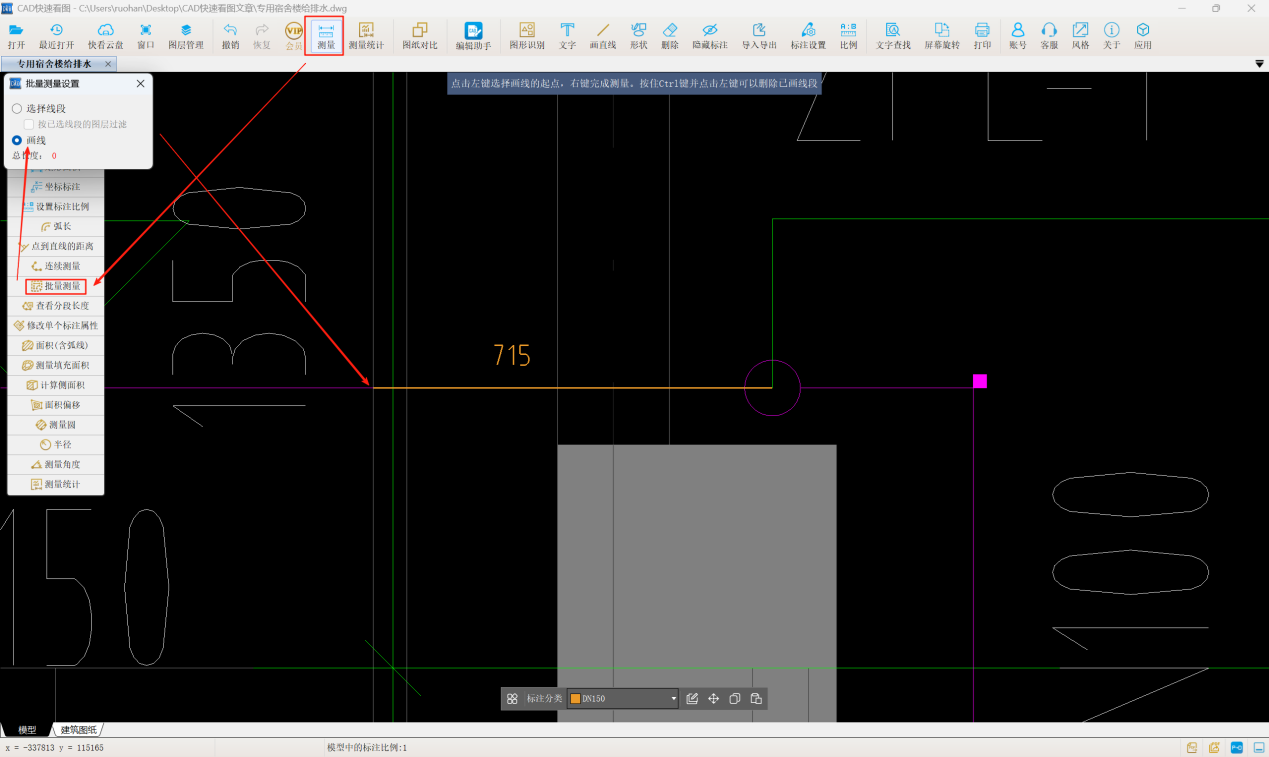

第二步在分類下拉選擇欄里選擇DN150，使用【批量測量】功能，選擇畫線，以外墻皮為起點，以立管為終點，得到距離715mm，結合室內外界線規則，水平長度為1.5+0.715=2.215m；豎向長度為標高相減3-（-1.15）=4.15m；合計為6.365m。

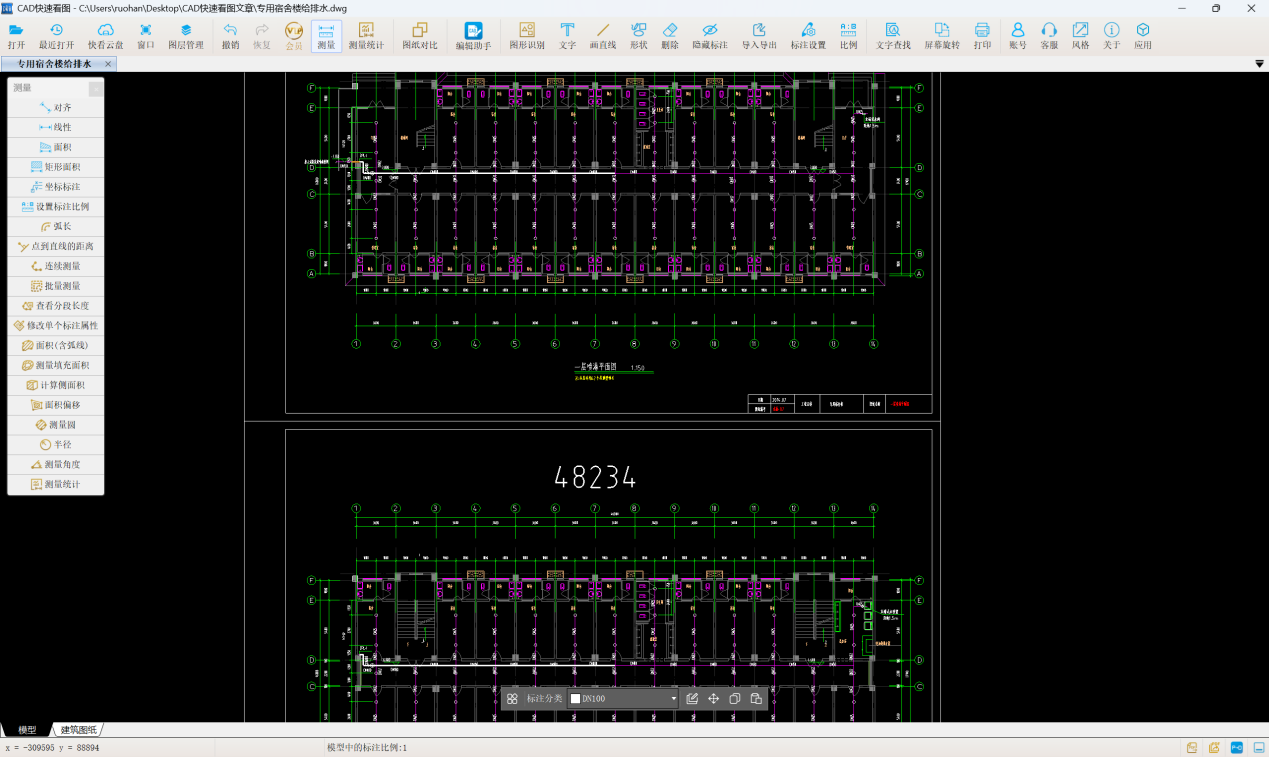

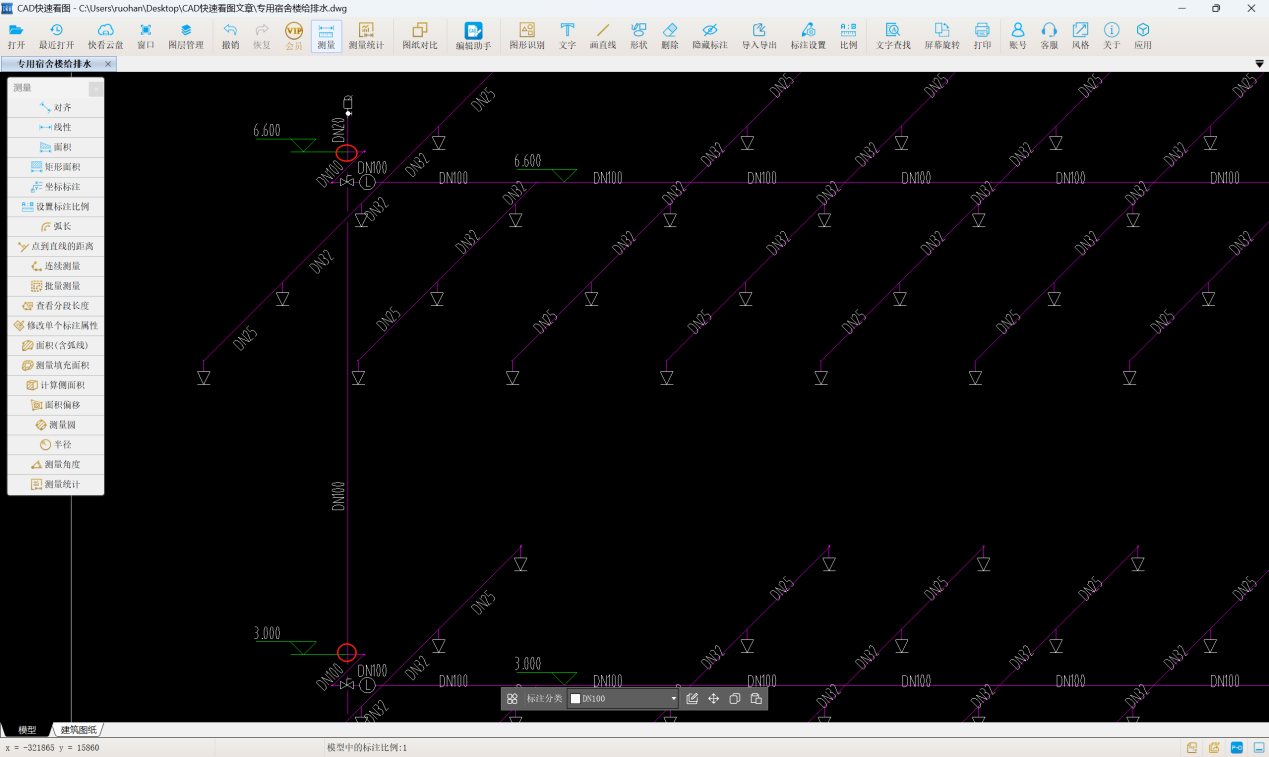

第三步,切換分類為DN100，【批量測量】測出平面圖中所有DN100長度，數據為48234mm。管長則為水平長度48.234+豎向長度6.6-3=51.834m。

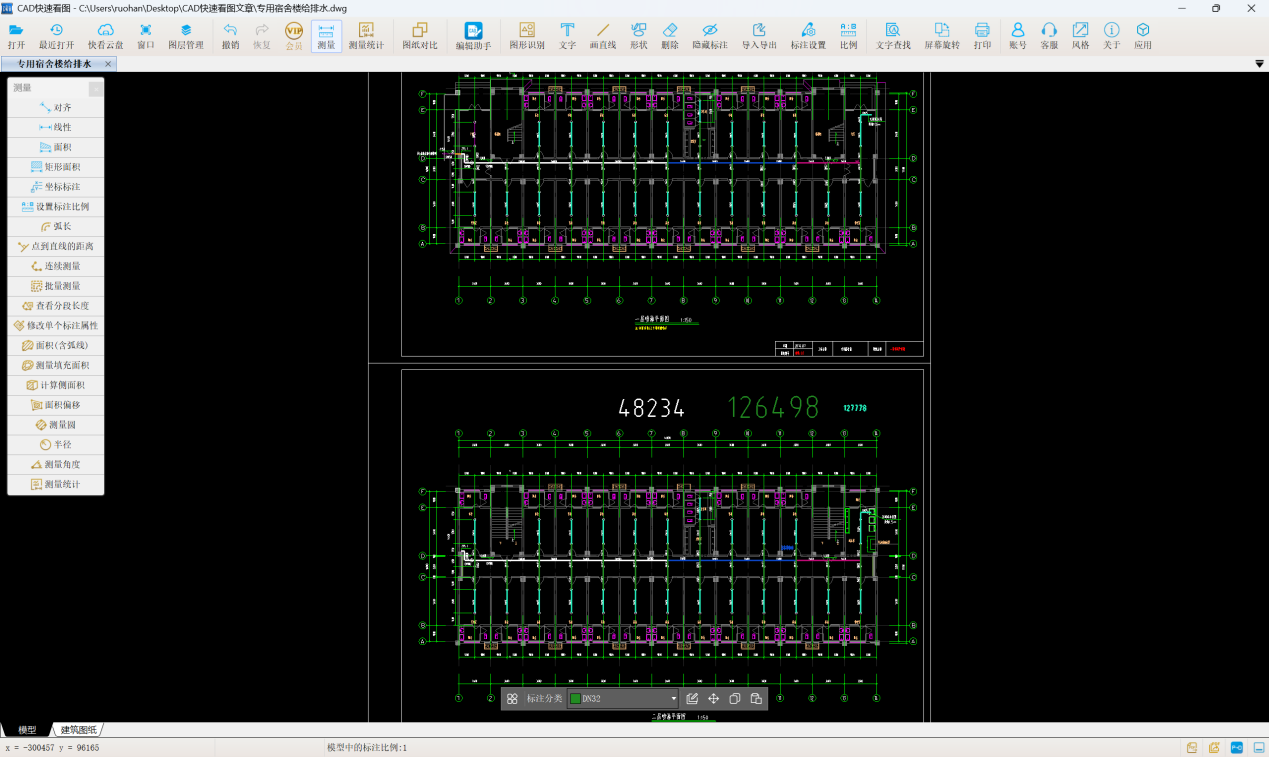

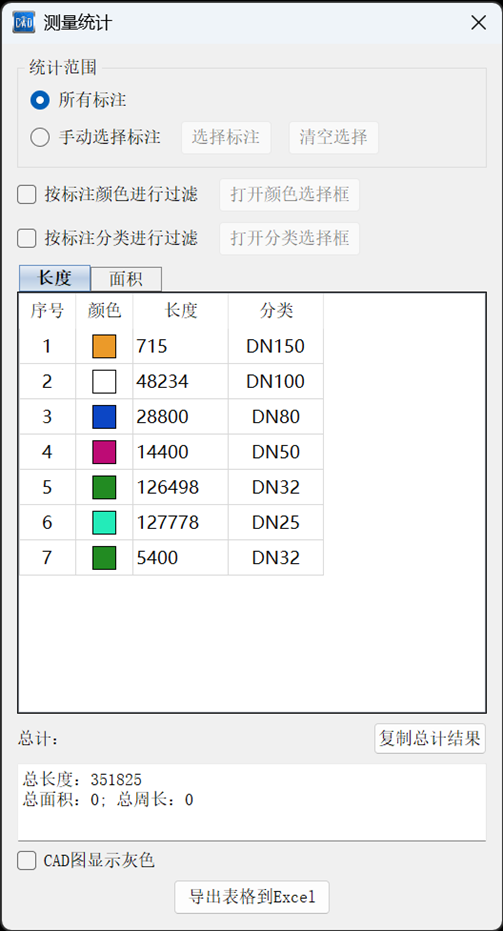

第四步，【批量測量】測出DN80、DN50、DN32的噴淋管道，因為這些規格管道沒有豎向長度，只需測出水平長度即可。DN25的水平長度測出為127.778m，再加上豎向長度（6.6-3.6-1.5）*2m，結果為130.778m。使用【測量統計】功能，彈出統計表，這里DN32在第一次測時發生遺漏，補充測完，所以有兩個結果。
3. 噴淋管道匯總結果：
通過CAD快速看圖的批量測量，實現所有噴淋管道長度的輕松測量，還能測量統計導出EXcel,方便后續匯總計算。
#噴淋#管道#批量測量
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
