消防工程圖紙查看時，很多隱藏信息我們容易忽略，所以需要提前了解閥門和管道附件基礎知識，明確計算規則，本文以專用宿舍樓圖紙詳細分析閥門和管道附件工程量計算要點，使用CAD快速看圖圖形識別輕松搞定相應附件的數量計算。
一、閥門和管道附件基礎知識

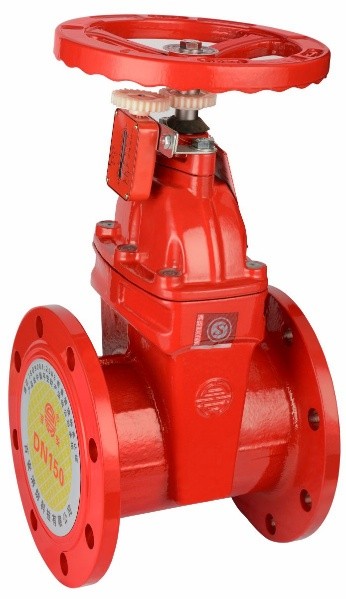

1.信號閘閥：自動噴水等消防滅火管路系統中的配套附件，作為消防供水管路的監控閥，用來開啟或關閉閉路水源，可提供的現場指示及全開、非全開信號供遠地監控用。該電信號閥也可用在給排水管路中，便于遠地監控管路中閥的全開或非全開狀況。

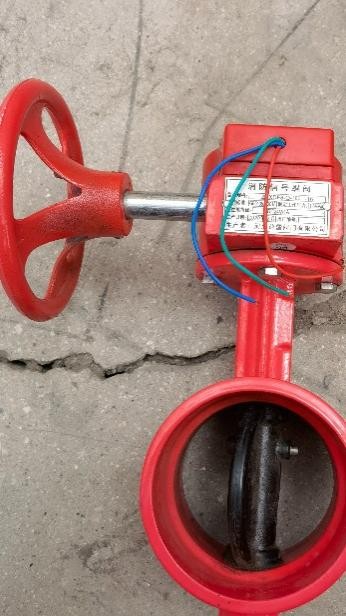

2.信號蝶閥：又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型液體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
3. 報警閥：開啟和關閉官網的水流，傳遞控制信號至控制系統并啟動水力警鈴直接報警。有濕式、干式、干濕式和雨淋式4種類型。
水力警鈴：一種全天候的水壓驅動機械式警鈴，能在噴淋系統動作時發出持續警報。
4.水流指示器：用于自動噴水滅火系統中將水流信號轉換成電信號的一種報警裝置。作用：裝設在一個受保護區域噴淋管道上，它時監視水流動作的，如果發生火災，噴淋頭受高溫而爆裂這時管道誰會流向爆裂的噴淋頭，流動的水力就會推動水流指示器動作，水流指示器時起水流監視作用，不聯動其他設備。
二、工程量計算規則
閥門和管道附件按設計圖示數量計算，考慮名稱、型號、規格等，計量單位有“組”、“個”、“套”。
三、消防工程圖紙顯示信息
1.圖紙中可見的：管道、閥門、管道附件、噴淋頭、水流報警裝置、末端試水裝置、升壓和貯水設備、氣壓給水設備
2.圖紙中不可見的：套管、管件、管卡和支架、管道的防腐、管道的保溫、管道的刷漆、支架重量、管道的水壓試驗、管道沖洗
四、實例分析
1.計算專用宿舍樓的閥門和管道附件工程量，觀察消火栓、噴淋系統圖和平面圖，沿用“數個數”的思路處理，這里以蝶閥和水流指示器為例進行分析。
2.在CAD快速看圖中進行計量操作：

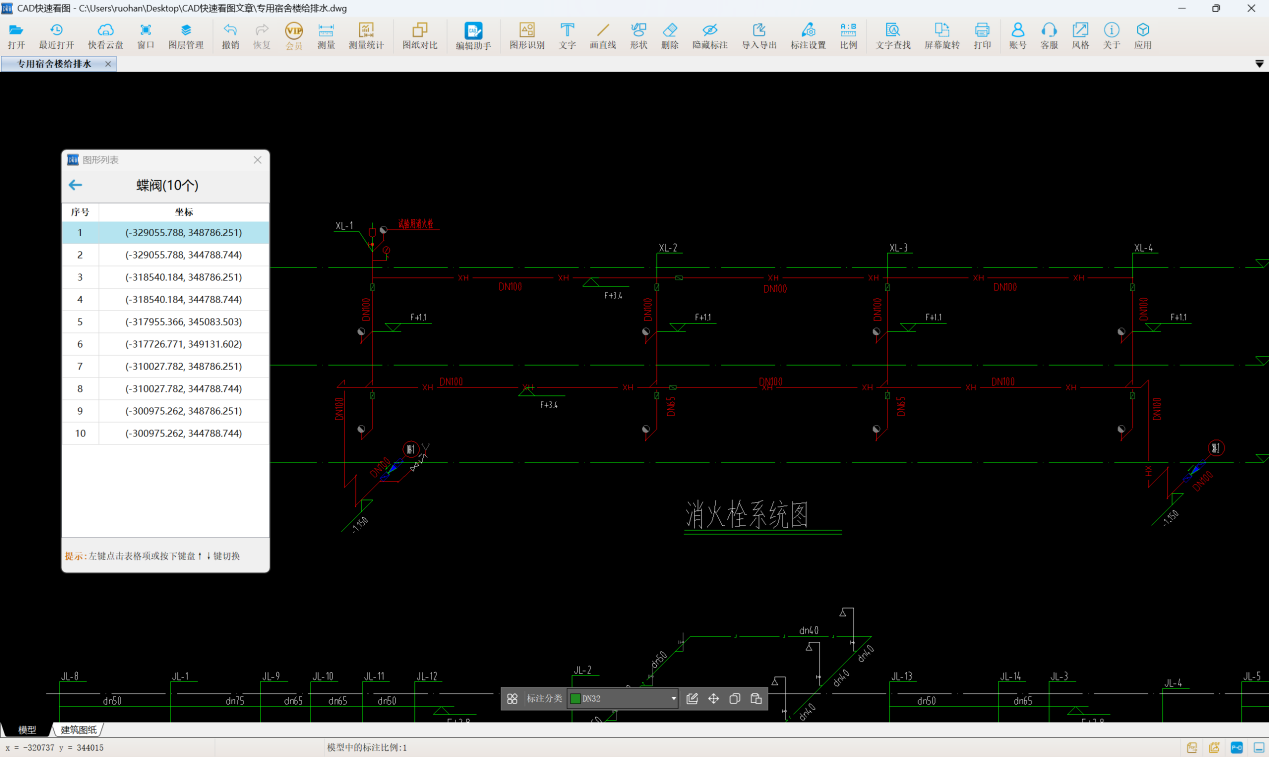

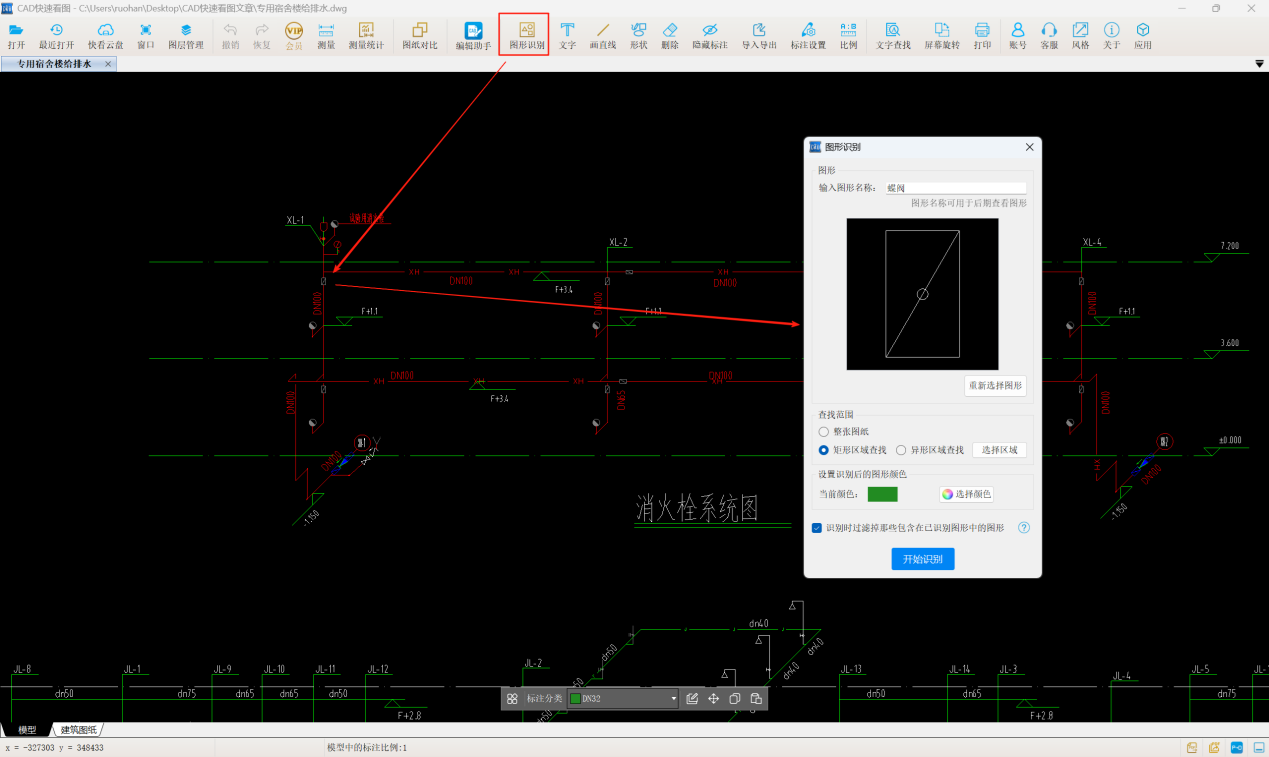

第一步，在消火栓系統圖中使用【圖形識別】功能，得到蝶閥的個數為10。依次點擊表格中序號確定序號2、4、8、10為DN65蝶閥，其他為DN100蝶閥。則DN65蝶閥4個，DN100蝶閥6個。

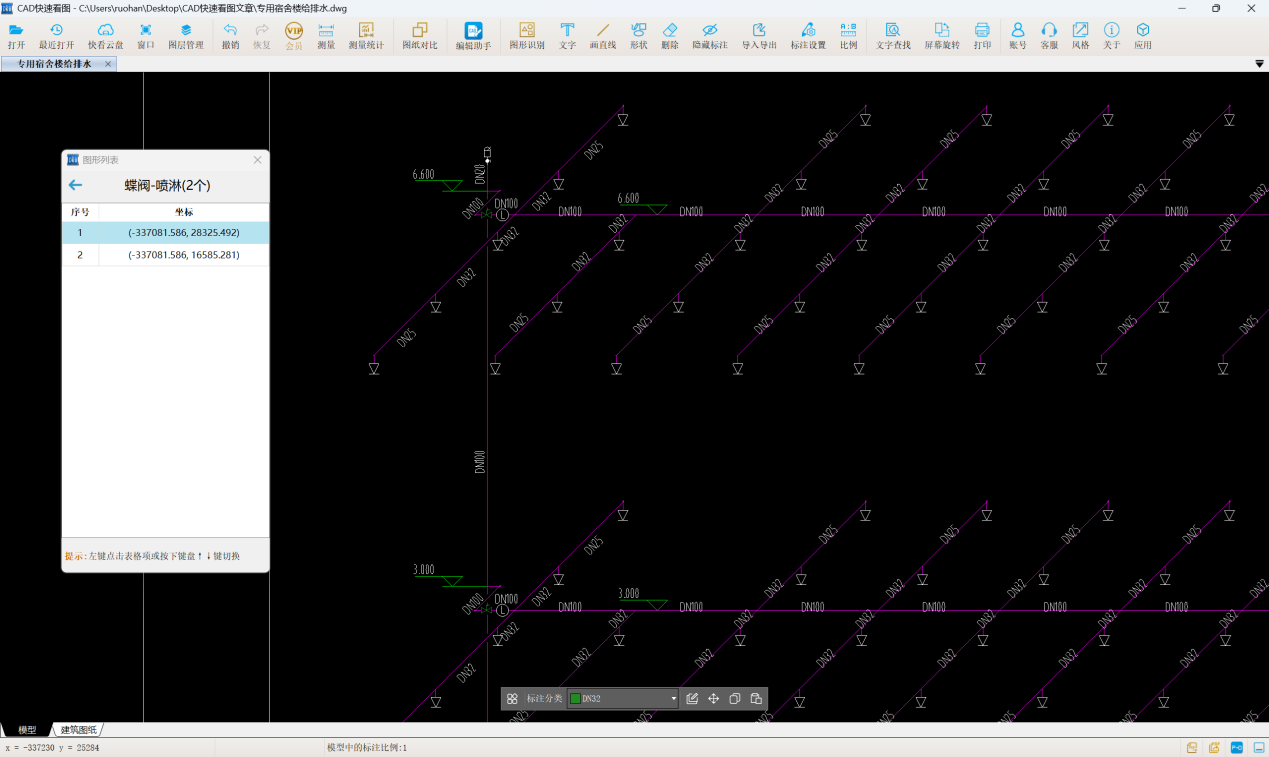

第二步，在噴淋系統圖中同樣采用【圖形識別】功能得到DN100蝶閥為2個；DN100水流指示器的數量為2個。

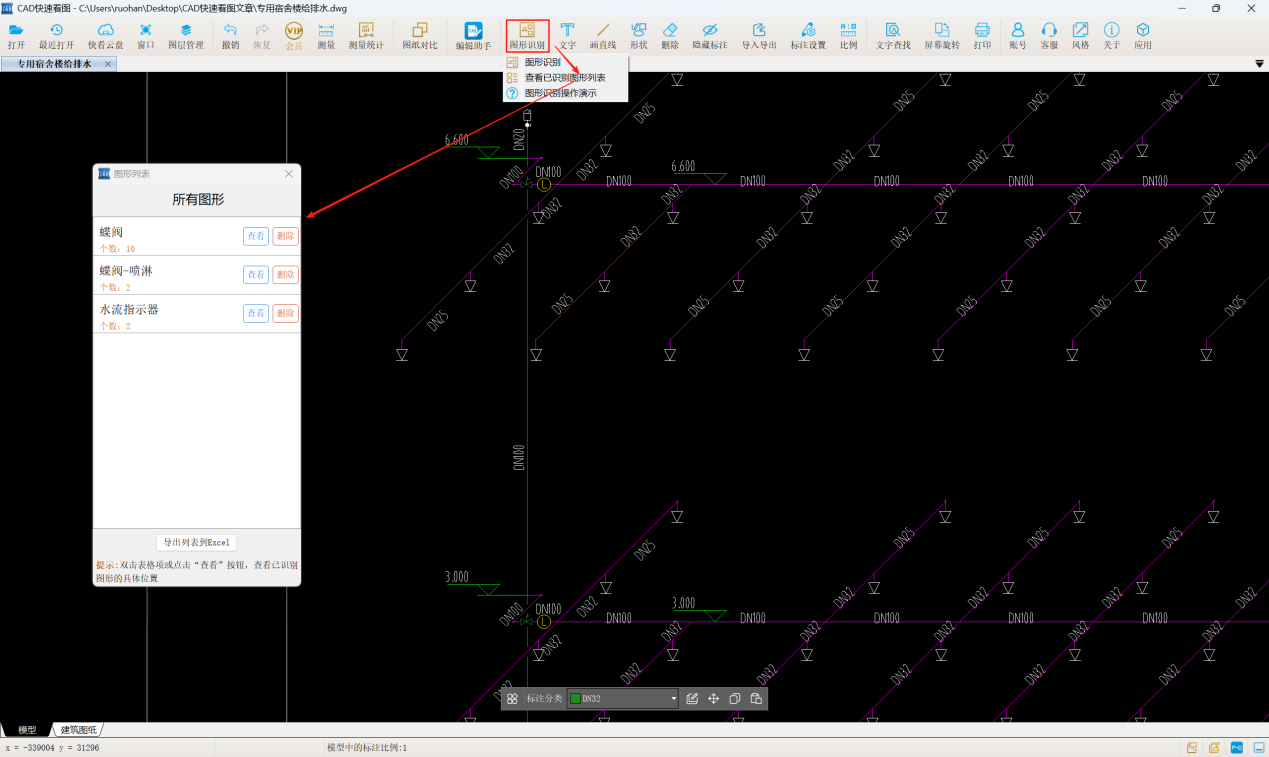

第三步,圖形識別-查看已識別圖形列表，彈出表格框，得到相應附件的數量。
閥門和管道附件工程量計算通過CAD快速看圖的圖形識別能快速識別附件數量，點擊識別列表也可以復核識別圖形，非常便捷。
#閥門# 閥門附件#消防#CAD快速看圖#圖形識別
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
