Revit是一款專業的建筑設計軟件，它提供了繪制水管的功能，可以幫助工程師和設計師更高效地完成水管設計。下面將介紹如何使用Revit繪制水管。
首先，在Revit中打開一個新的項目文件。選擇“管道和通風管道”模板，這將為我們提供一個適用于繪制水管的起始點。
接下來，我們需要在3D視圖中創建一個平面。選擇“建模”選項卡，點擊“墻”工具。在平面上繪制一個矩形或其他幾何形狀，這將作為我們繪制水管的基礎。
然后，選擇“管道和管道配件”工具，點擊“管道”按鈕。我們可以選擇不同類型的水管，比如冷水管、熱水管等。選擇適合項目需求的管道類型。

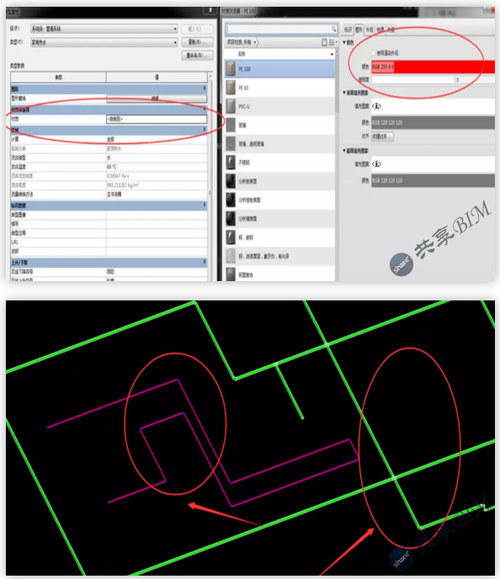

接下來，在平面上點擊鼠標左鍵，開始繪制水管路徑。按住Ctrl鍵可以繪制水平或垂直的管道。繪制水管路徑時，Revit會自動吸附到平面上的線或墻。可以通過拖動鼠標來改變管道路徑，并通過滾輪調整視圖縮放。
在繪制水管路徑時，我們還可以選擇不同的彎頭和配件，比如彎頭、三通等。選擇“管道配件”工具，然后點擊“連接”按鈕，選擇適合的配件類型。

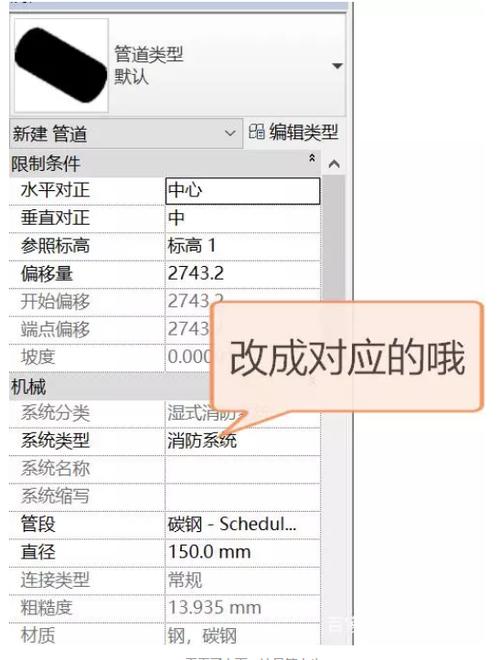

繪制完水管路徑后，我們可以對其進行進一步的調整和編輯。選擇“修改”選項卡，點擊“移動”或“旋轉”工具對水管進行調整。也可以在屬性面板中進行精確的調整和編輯。
繪制水管后，我們還可以為其添加標記和尺寸。選擇“注釋”選項卡，點擊“標記”工具，然后在水管上點擊鼠標左鍵添加標記。選擇“尺寸”工具，繪制尺寸線并輸入實際尺寸。
最后，保存并打印或導出水管設計。選擇“文件”選項卡，點擊“保存”按鈕將項目保存為Revit項目文件。選擇“輸出”選項卡，點擊“打印”或“導出”按鈕選擇打印或導出選項，并定義輸出設置。
綜上所述，使用Revit繪制水管可以幫助工程師和設計師更高效地完成水管設計。通過選擇合適的工具、繪制路徑、添加配件、進行調整和編輯，最終可以得到一個精確、符合設計要求的水管設計。
