Revit軟件是一款專業的建筑信息建模工具，能夠幫助建筑師和設計師進行建筑模型的創建和編輯。其中，繪制管線是Revit軟件的重要功能之一，下面將介紹如何在Revit軟件中繪制管線。

首先，打開Revit軟件并創建一個新的項目或打開已有的項目。

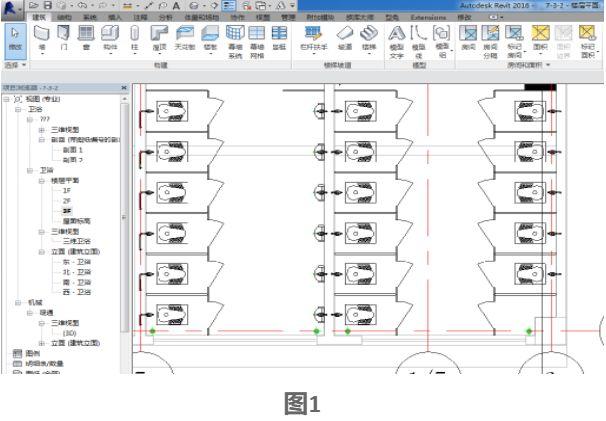

接下來，選擇“平面”視圖以便更好地進行管線繪制。在Revit軟件中，可以從左側的“項目瀏覽器”窗格中選擇所需的視圖。

在視圖中，點擊“管線”工具欄中的“管道”按鈕。然后，在視圖中選擇適當?shù)钠瘘c(diǎn)位置，并單擊以確認選擇。

接下來，選擇管道的類型。在Revit軟件中，有多種不同類型的管道可供選擇，例如給水管道、排水管道等。選擇正確的管道類型對后續的設計和分析非常重要。

然后，通過選擇適當?shù)逆溄狱c(diǎn)來繪制管道。根據設計需要，可以選擇管道的鏈接點進行繪制。使用Revit軟件的“繪圖工具欄”或“修改工具欄”中的工具來調整管道的方向和形狀。

在繪制管道時，還可以選擇添加管道連接件。在Revit軟件中，有多種不同類型的管道連接件可供選擇，如彎頭、三通、法蘭等。選擇適當?shù)倪B接件可以使管道的連接更加準確和方便。

繪制完管道后，可以對其進行進一步編輯和修改。可以使用Revit軟件中的“編輯工具欄”或“修改工具欄”中的工具來調整管道的長度、角度或形狀。

最后，保存并導出管道。在Revit軟件中，可以通過選擇“文件”菜單中的“保存”選項來保存項目，并導出為所需的文件格式。

通過以上步驟，您可以在Revit軟件中輕松地繪制管線。Revit的強大功能不僅可以提高工作效率，還可以提供高質量的設計和分析結果。
