通過 Revit 2018 我們可以導入 Navisworks 協調模型。這意味著，現在我們可以在 Revit 模型中引入 InfraWorks 模型以實現完全協作。下面是操作步驟。
第 1 步
首先，將部分或整個 InfraWorks 模型導出為三維模型。單擊“設置和實用工具”>“導出三維模型”。要使模型保持其地理位置，在導出為 FBX 格式之前，必須將用戶定義的偏移設置為 0,0,0。
InfraWorks 三維模型導出
第 2 步

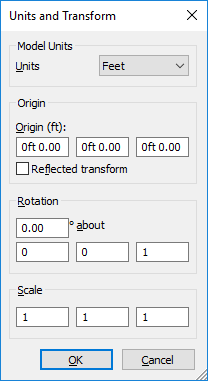

在 Navisworks 中打開 FBX 模型。Navisworks 模型的單位必須與從 InfraWorks 導出的 FBX 的單位匹配。要更改 Navisworks 中的單位，請從“選擇樹”中選擇模型，右鍵單擊該模型并選擇“單位和變換”。確認 X、Y 和 Z 坐標與第 1 步中的坐標相同。
第 3 步
將 Navisworks 模型另存為 NWD 協調模型。
第 4 步
通過獲取場地平面 DWG 的坐標（其坐標系與 InfraWorks 模型的坐標系相同），對 Revit 模型進行地理定位。確保場地平面 DWG 和 InfraWorks 模型具有相同坐標系的一個好方法是，直接在 Civil 3D 中打開 InfraWorks 模型。
第 5 步
使用“原點到原點”選項將第 3 步中的協調模型鏈接到 Revit 模型。
現在，使用 Navisworks 2018，您可以在 InfraWorks 2018 模型的上下文內查看 Revit 2018 模型，以創建 NWD 協調模型。
InfraWorks 2018 到 Navisworks 2018 再到 Revit 2018
