一、中建八局萬達項目BIM應用概況

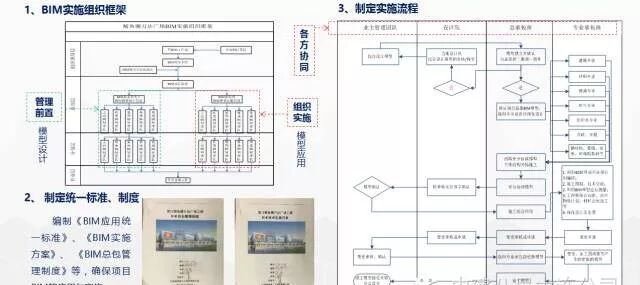

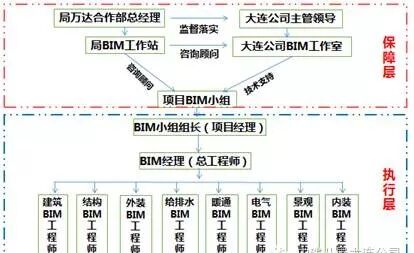

（一）公司BIM管理組織架構

中建八局作為大型、創新型國企，緊跟時代步伐，在局總部及各分公司設立BIM工作站，組建BIM管理組織架構，積極利用BIM技術進行施工管理并廣泛應用，有著良好的BIM應用基礎，結合中建總公司《建筑工程設計BIM應用指南》、《建筑工程施工BIM應用指南》兩本BIM專著及多座萬達建設經驗，中建八局對BIM研發及施工過程中的應用有著資源整合的優勢。

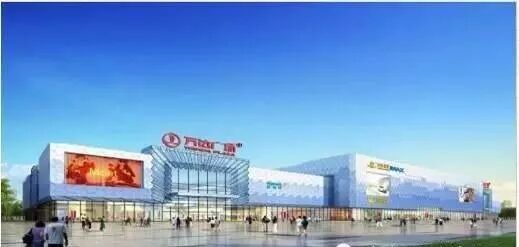

（二）萬達項目概況

項目位于鲅魚圈青龍山大街與蝴蝶泉路交匯處，項目占地面積5.33萬m2，建筑面積9.7萬m2，地下一層，地上3層(局部5層)，建筑高度26.7m，是集購物、餐飲、娛樂為一體的綜合性商業項目。

（三）項目BIM技術實施方案

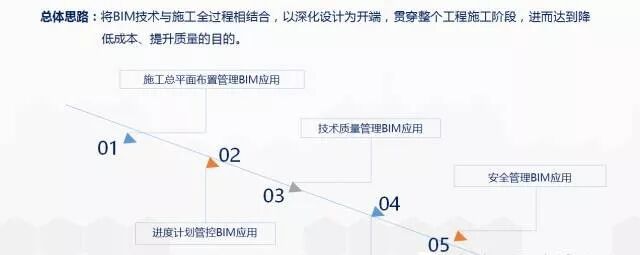

萬達項目BIM技術應用體系

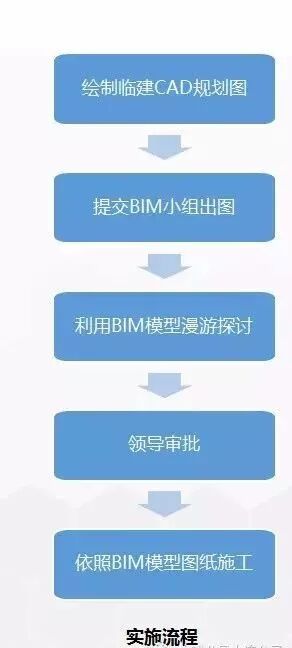

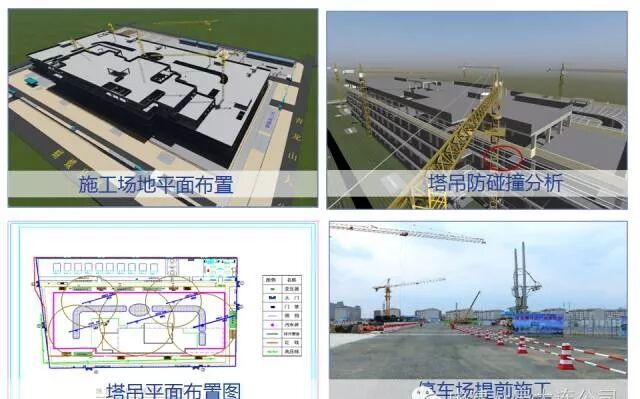

（一）施工總平面布置管理

本工程施工場地狹小，項目借助BIM進行場地布置規劃，并建立標準臨建設施族庫，三維虛擬漫游，論證方案可行性，最終確定最平面布置方案。

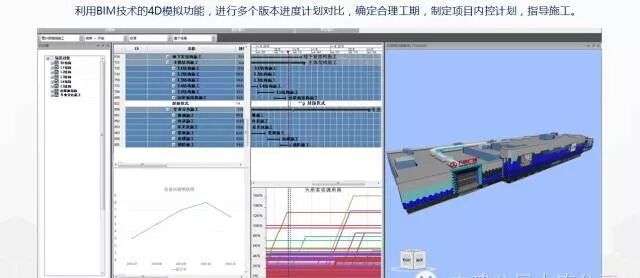

（二）進度計劃管控

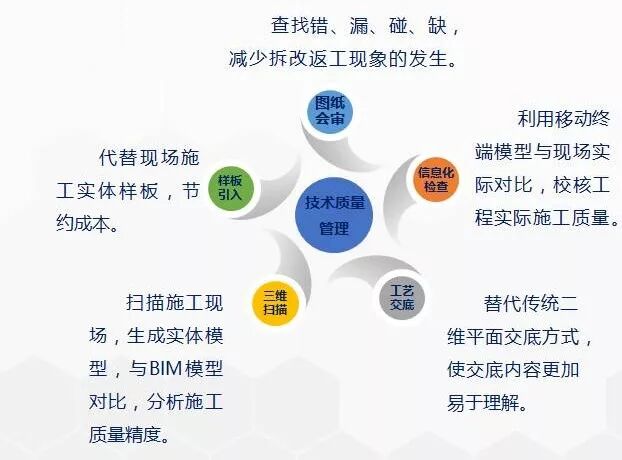

（三）技術質量管理

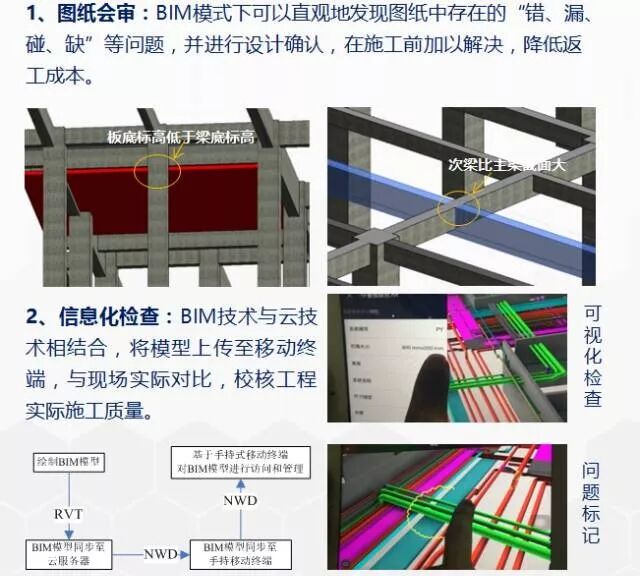

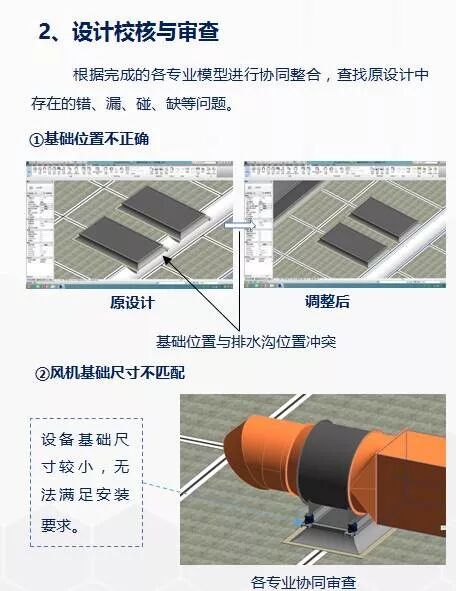

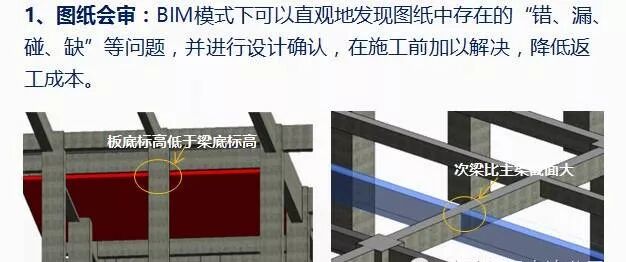

（1）圖紙會審

（2）信息化檢查

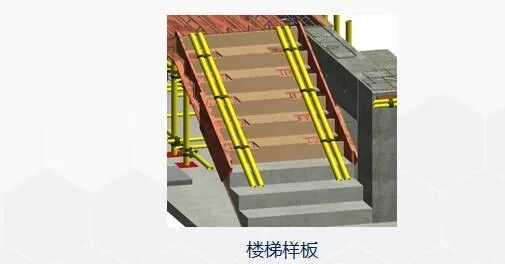

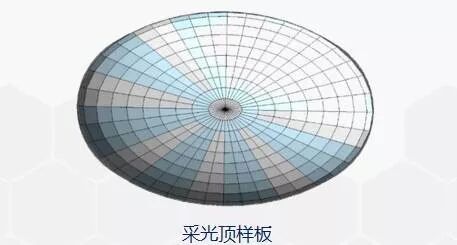

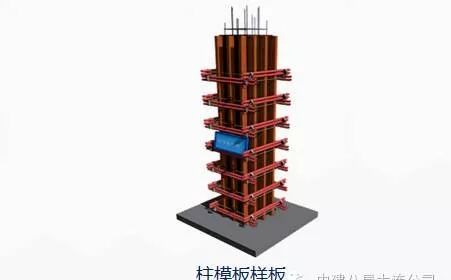

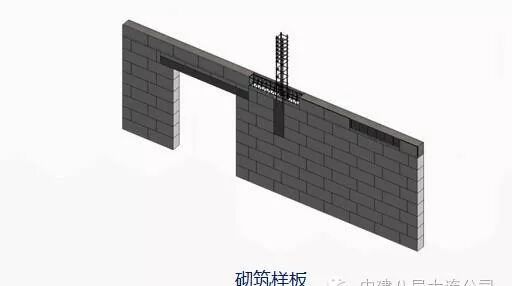

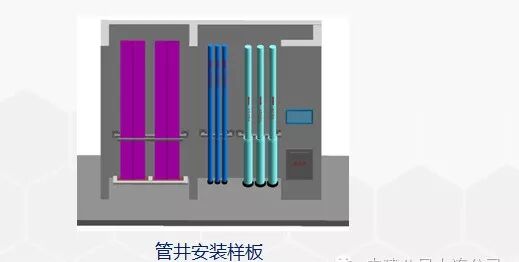

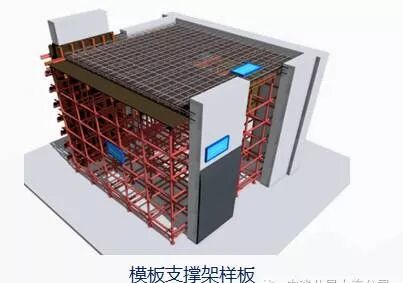

（3）樣板引入

采用虛擬樣板代替實體樣板的做法，取代現場樣板制作，節省成本，指導現場施工，滿足綠色施工要求。

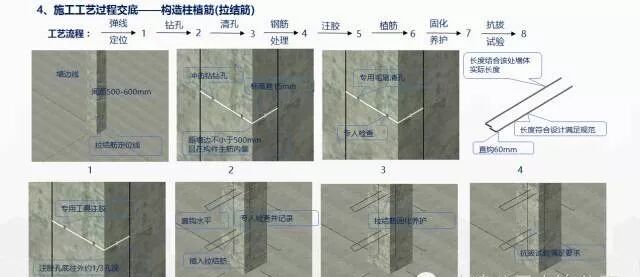

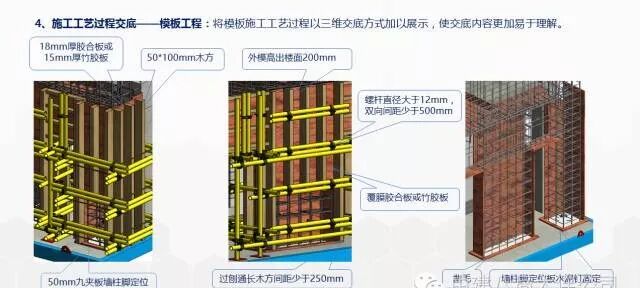

（4）施工工藝交底

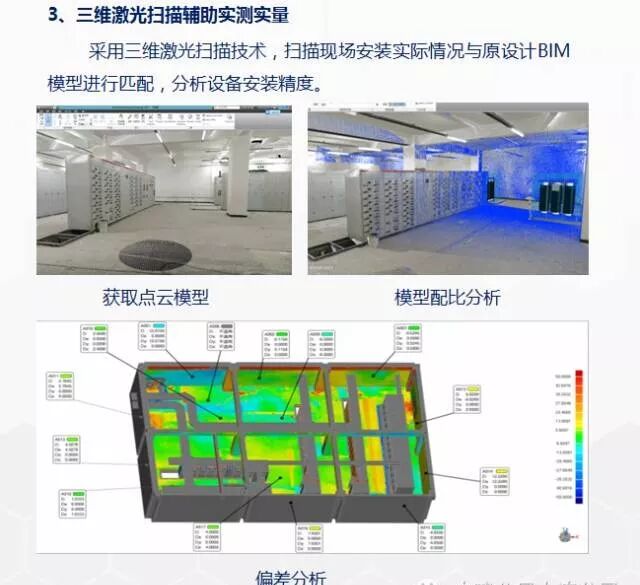

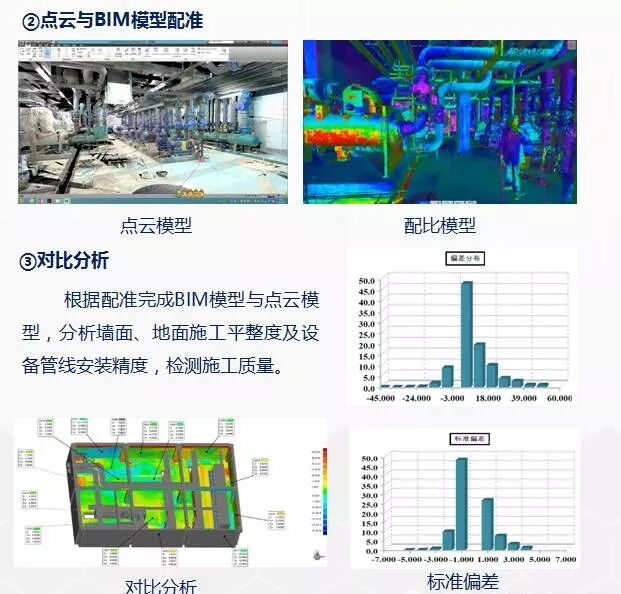

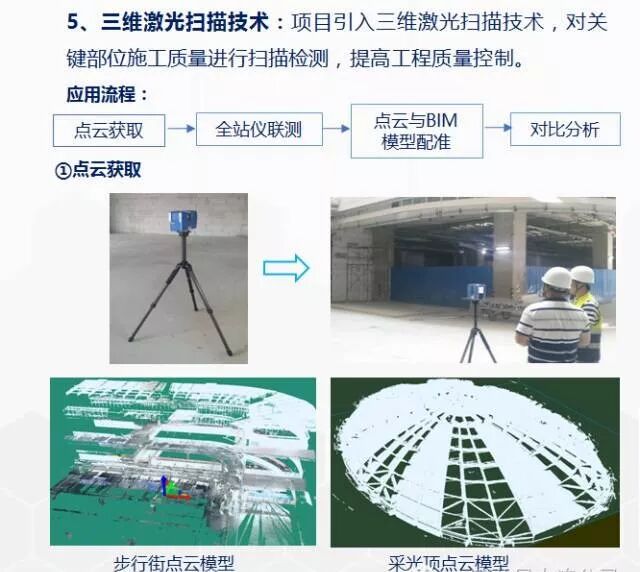

（5）三維激光掃描技術

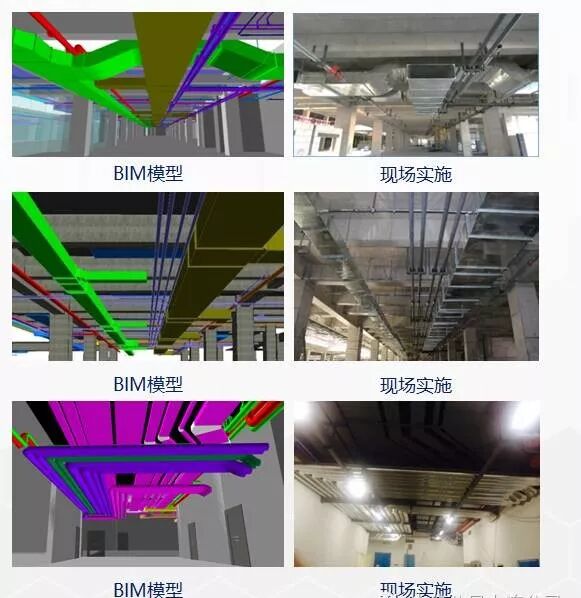

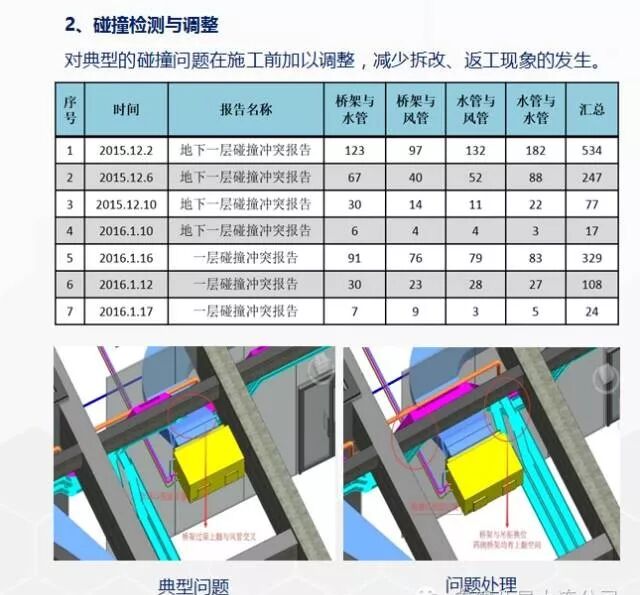

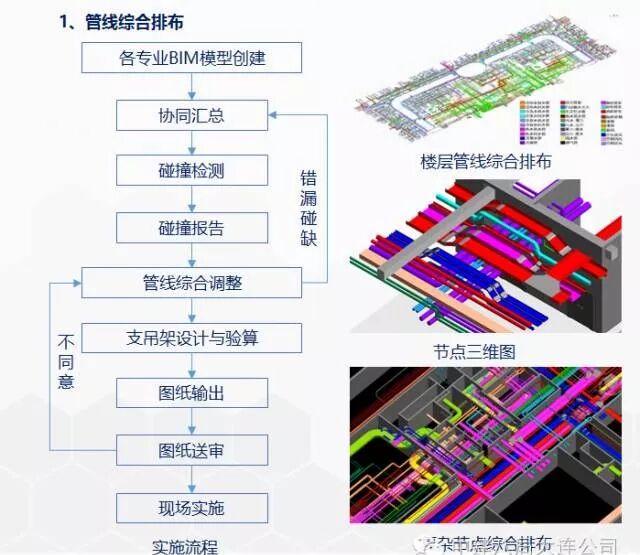

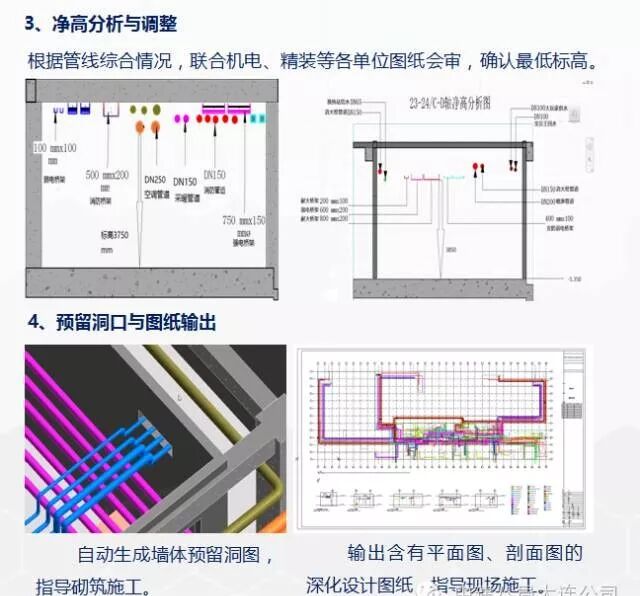

（四）管線綜合排布

（基于BIM的地下管線綜合排布）

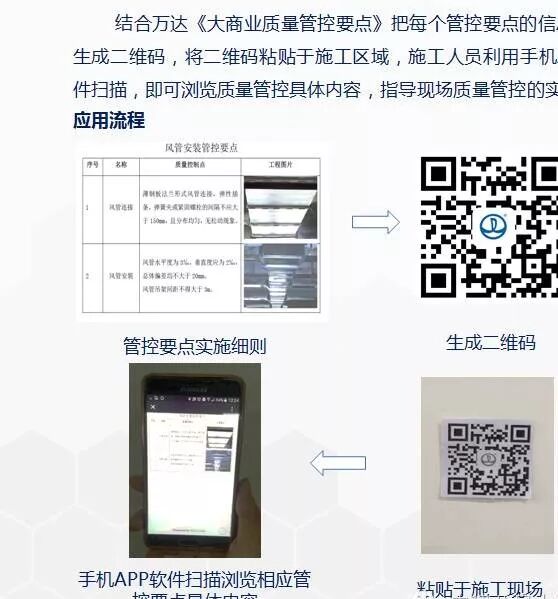

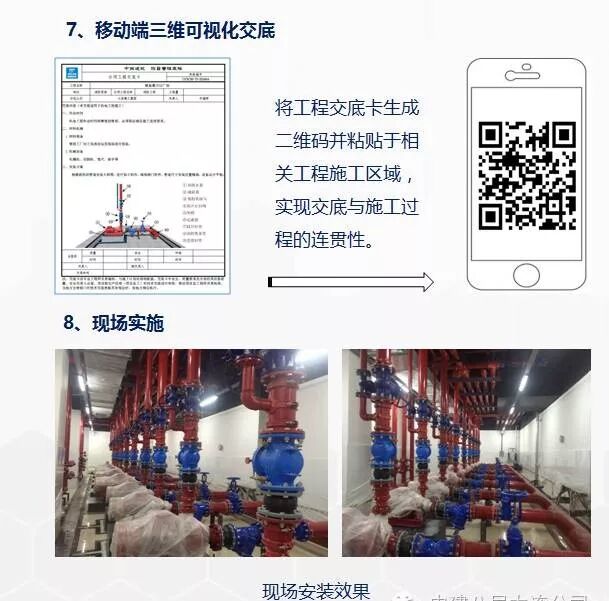

（五）APP移動端質量管控標準做法指導

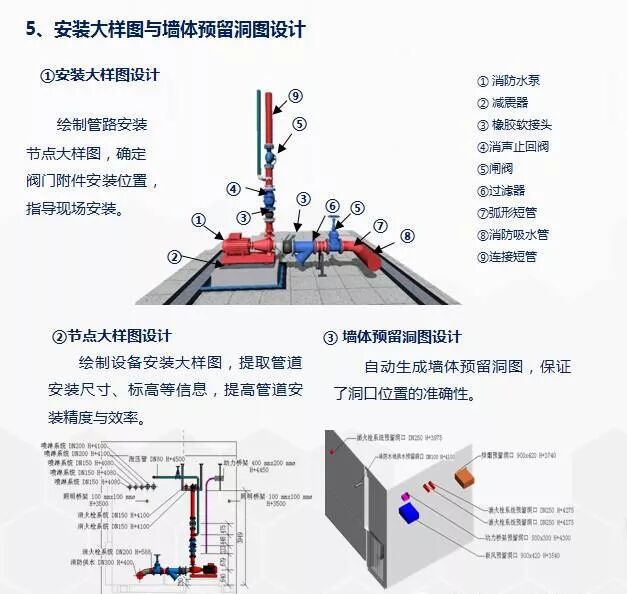

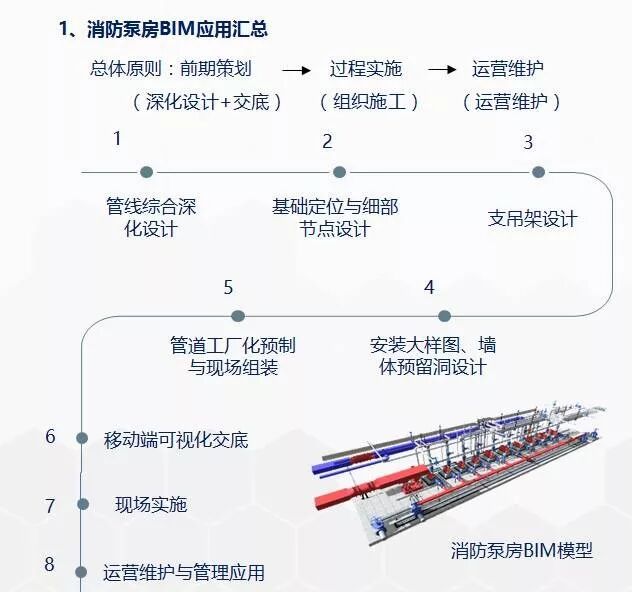

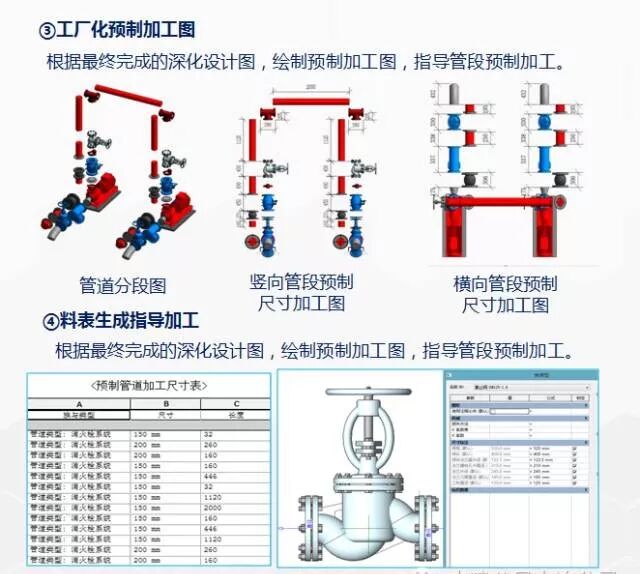

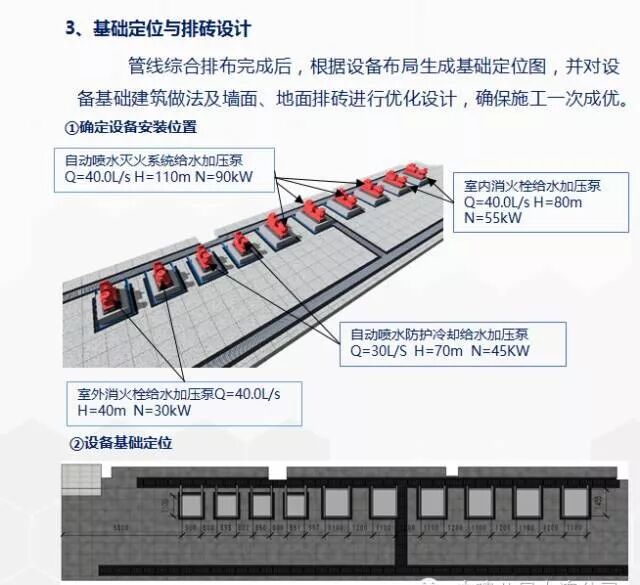

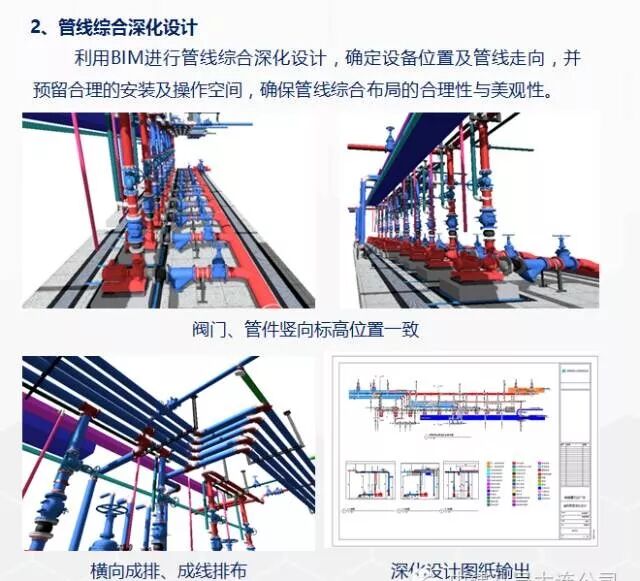

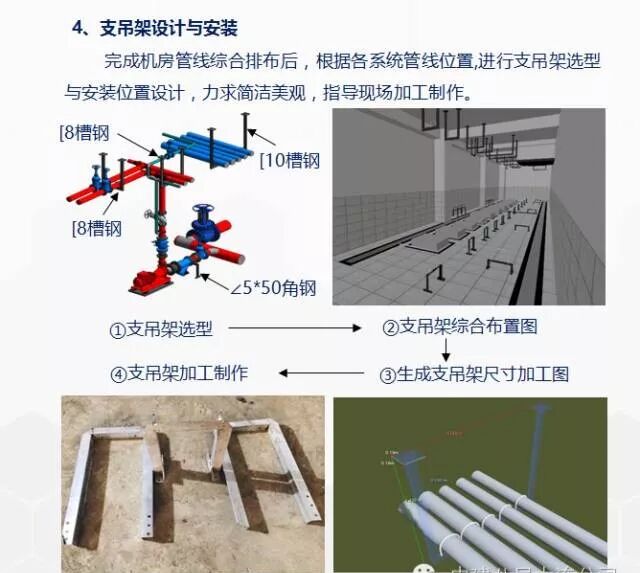

（六）消防泵房

（基于BIM的消防泵房）

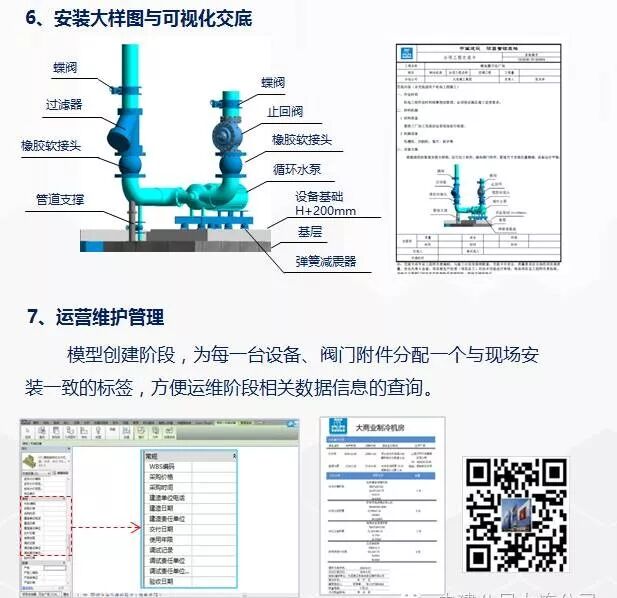

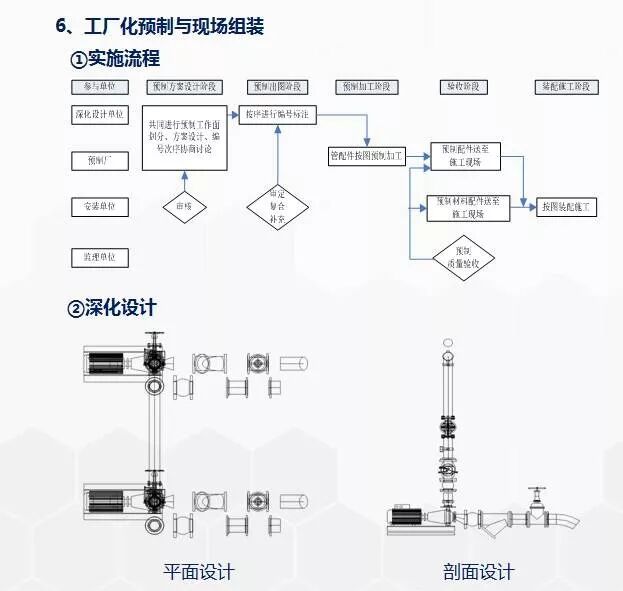

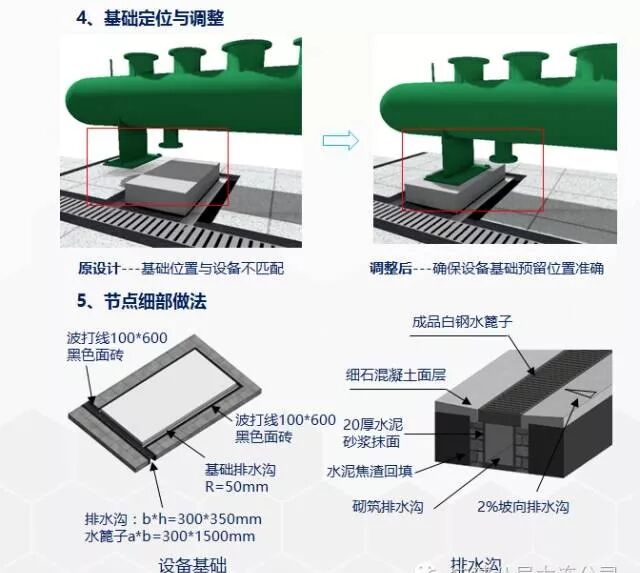

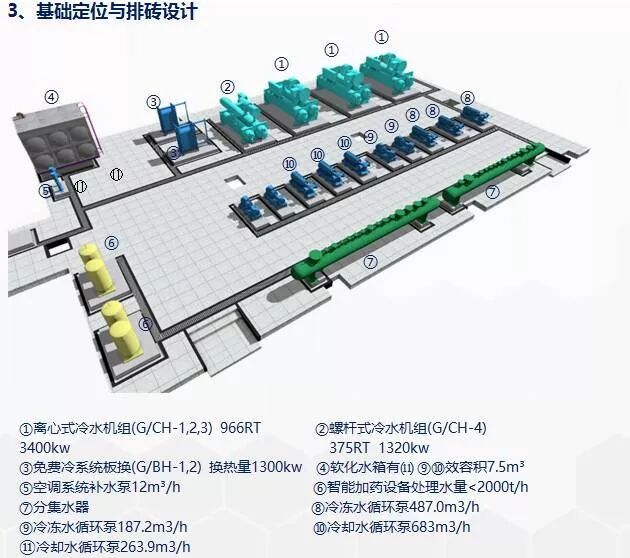

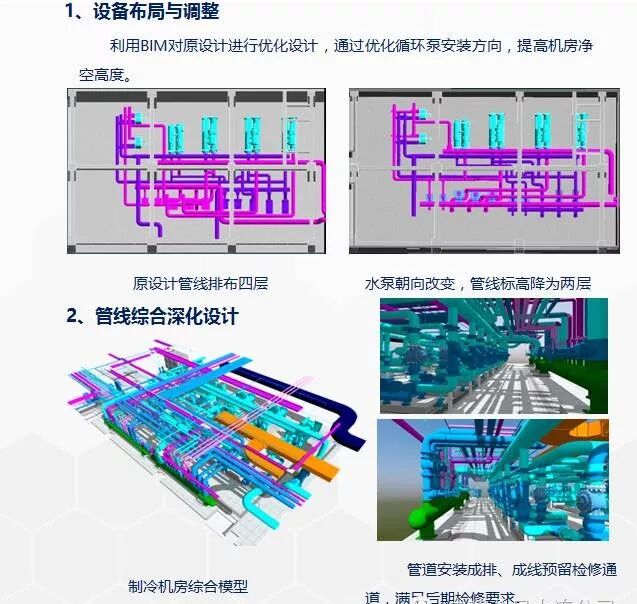

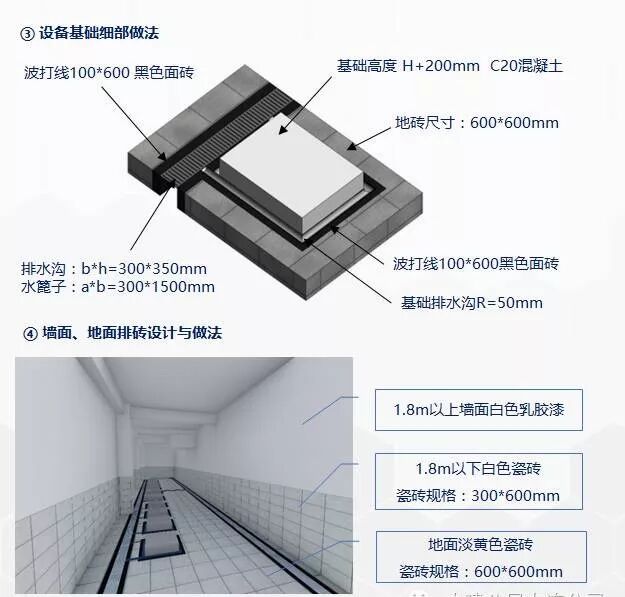

（六）制冷機房

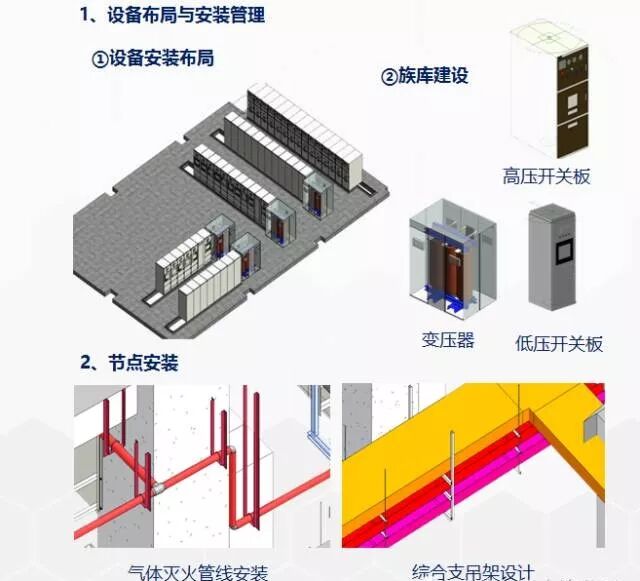

（七）大商業變電所

（八）內裝工程

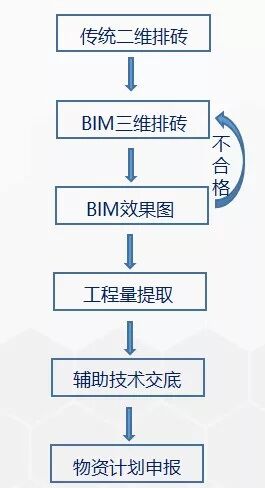

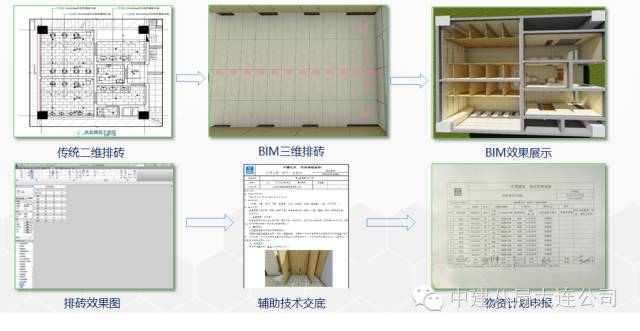

（1）排磚設計：

利用BIM可視化，將衛生間傳統二維排磚向三維BIM排磚進行轉變，對排磚效果進行清晰的展示，在得到效果圖的同時提取相關工程量，進行物資提取，全過程進行BIM應用。

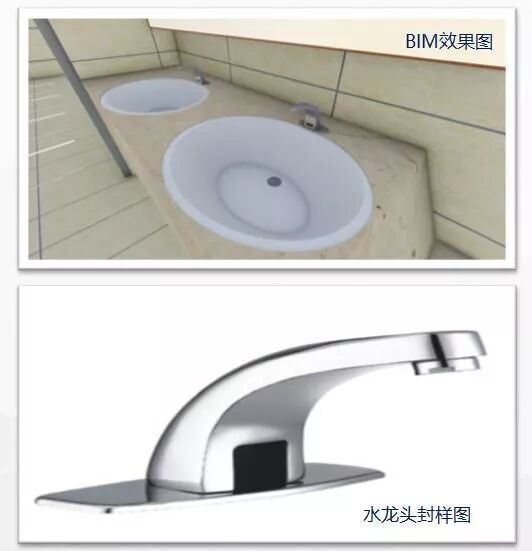

（2）施工封樣設計

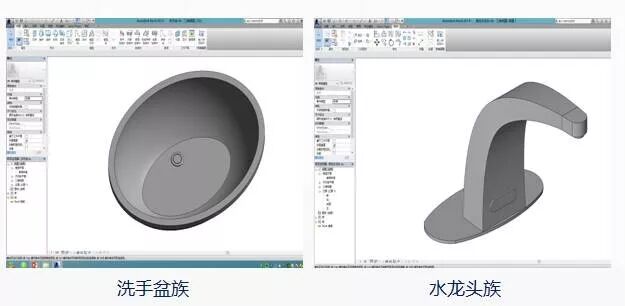

依據設計封樣進行BIM族的創建，使模型盡可能與封樣圖冊中構件一致，從而利用模型對現場進行校核，保證施工質量。

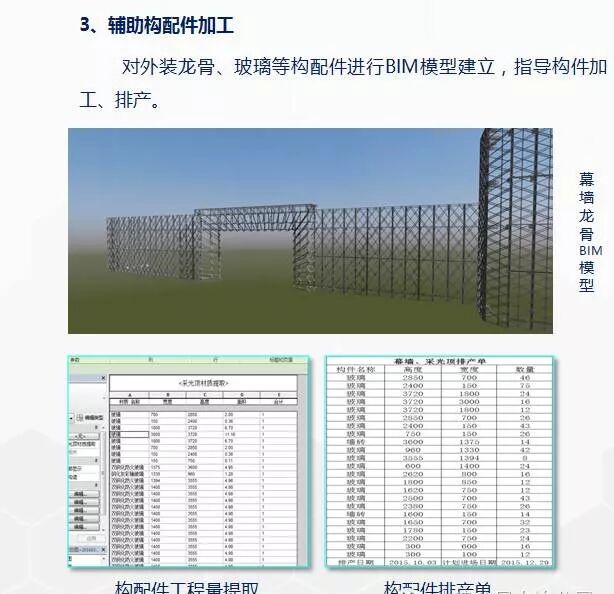

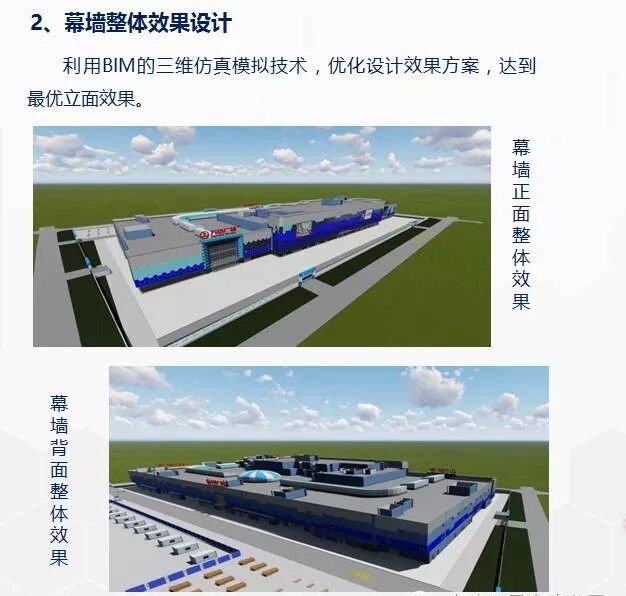

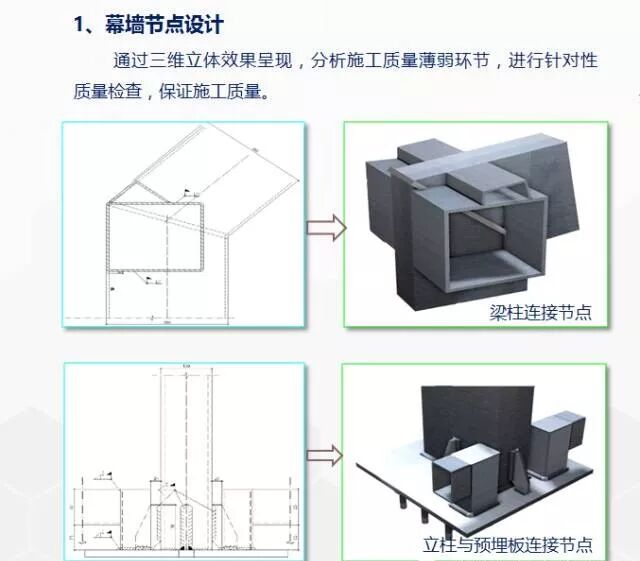

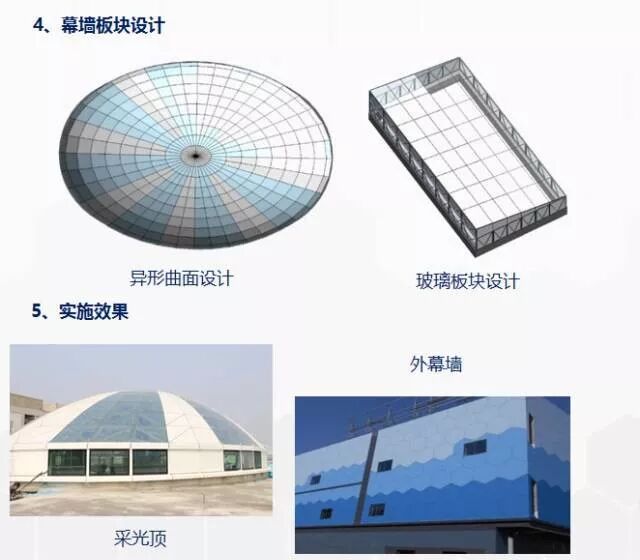

（九）外裝工程

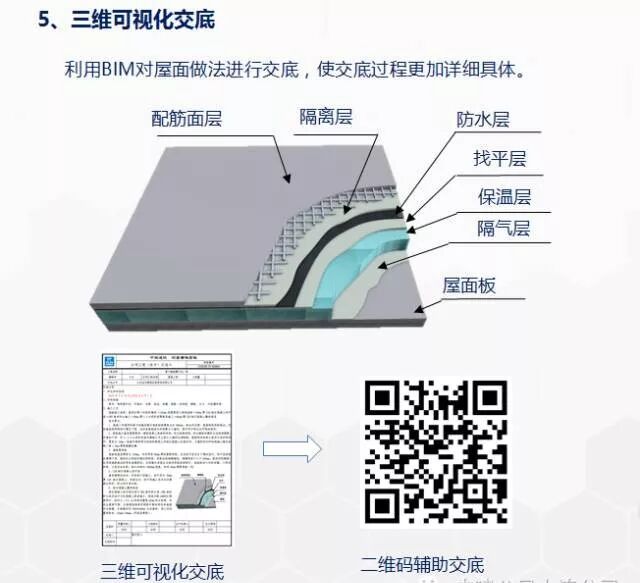

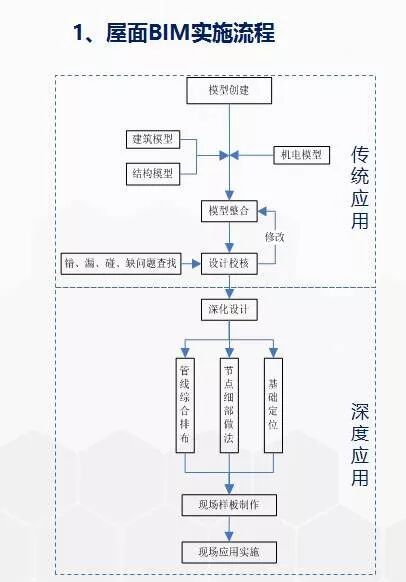

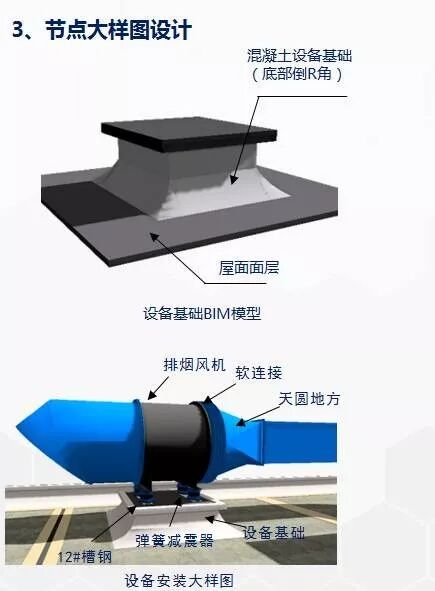

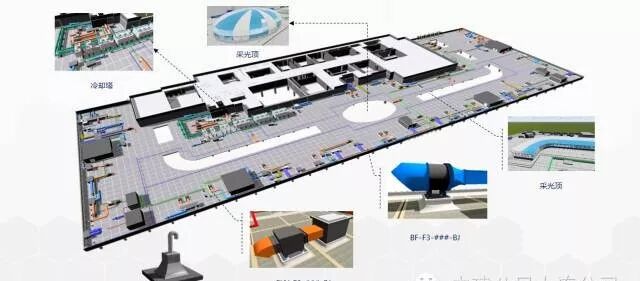

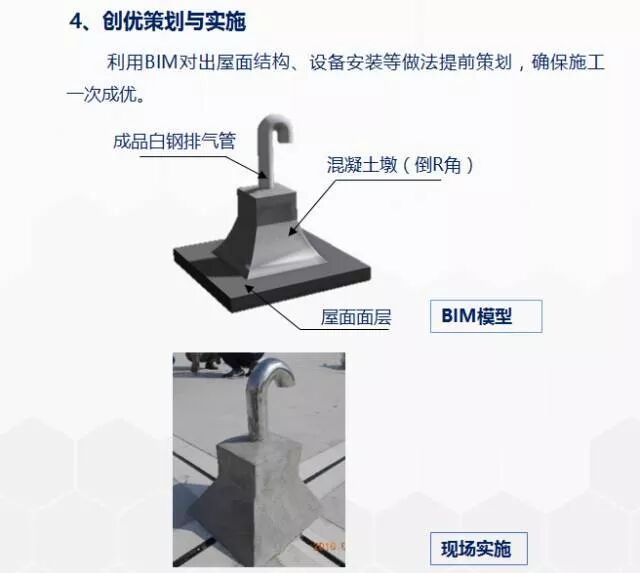

（十）屋面工程

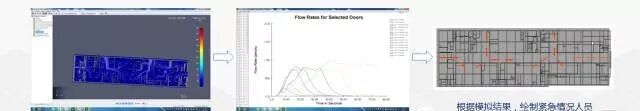

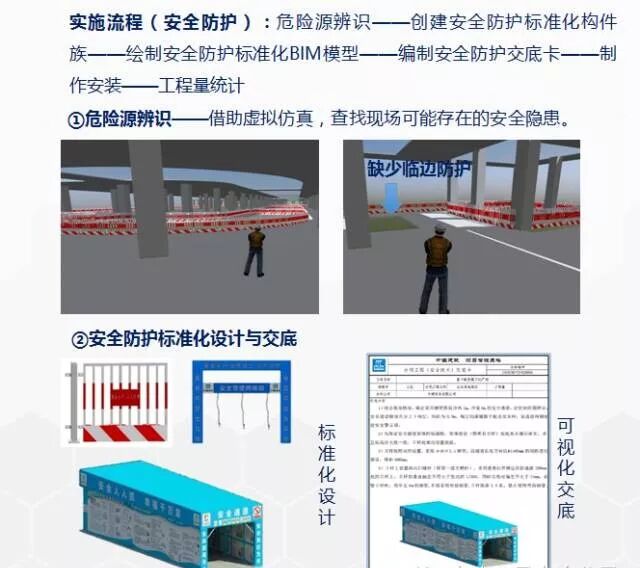

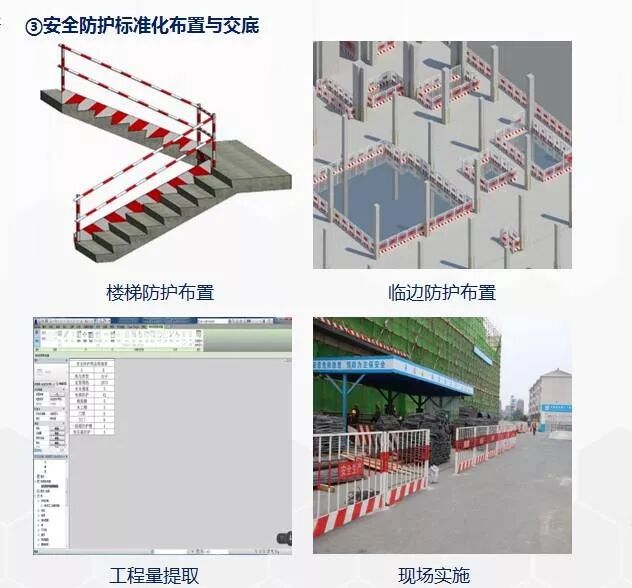

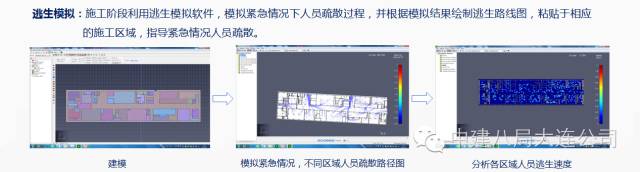

(十一)安全管理

來源：中建八局大連公司
