3.7通過小案例認識空調系統
系統選擇、吊頂式、盤管式

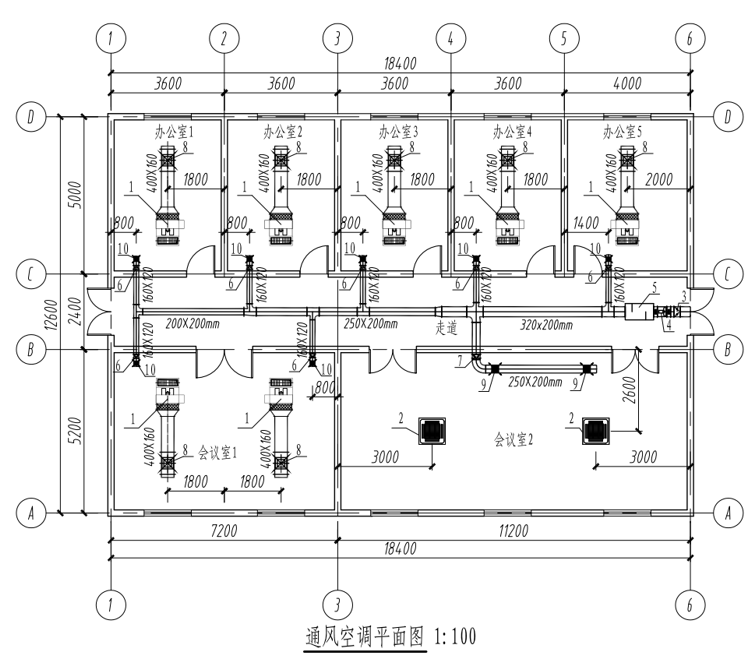

接著上一節內容,按照“通風空調平面圖”,選擇相應的風管系統、風管類型,添加閥門、多聯機等構件。掌握空調管道、立管的繪制方法,添加相關設備。最后完成整個空調系統模型的創建。如圖3.7-1所示。
3.7-1

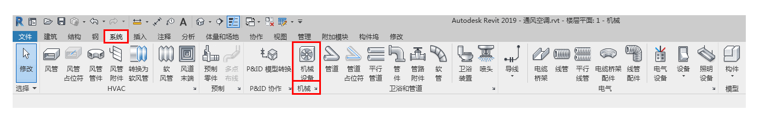

題中“標示1”所標示的是風機盤管。單擊“系統”選項卡下方“機械”面板中的“機械設備”工具。如圖3.7-2所示。
3.7-2

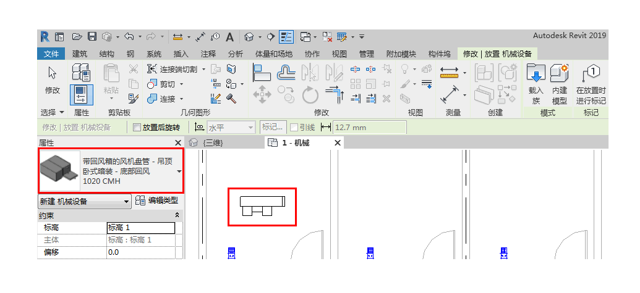

在“屬性”面板中單擊“類型選擇器”下拉按鈕,在下拉列表中選擇合適的風機盤管進行布置。將光標移動到繪圖區域中,使用“Space”鍵翻轉風機盤管的工作面,找到正確的工作面后單擊鼠標左鍵將風機盤管布置在平面視圖當中。如圖3.7-3所示。
3.7-3

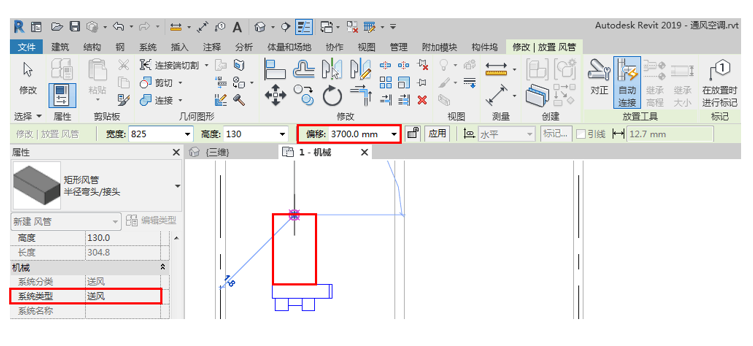

單擊選中布置好的風機盤管,然后單擊出風口連接件進行創建風管,將風管的“系統類型”設置為“送風”,調整“修改/放置風管”選項欄中的“偏移”值,將風管與風機盤管調整到3700mm的高度上。如圖3.7-4所示。
3.7-4

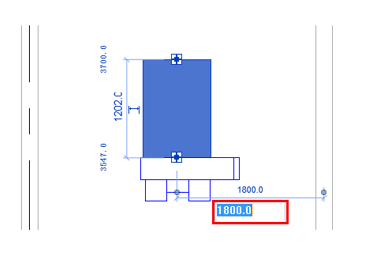

根據題目要求,單擊風機盤管送風管,調整風管中心線距墻距離的尺寸標注長度,將其調整到指定位置上。如圖3.7-5所示。
3.7-5

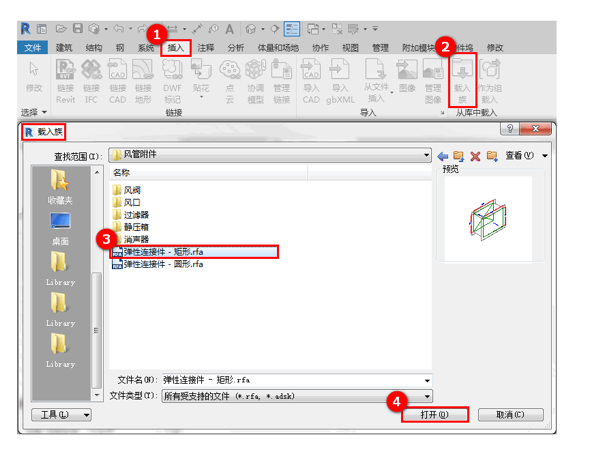

在風機盤管的出風口處,需要布置彈性連接件。單擊“插入”選項卡下方“從庫中載入”面板中的“載入族”命令,依次雙擊打開“MEP”——“風管附件”,在族庫中找到“彈性連接件-矩形”,然后單擊“打開”將其載入到項目中。如圖3.7-6所示。
3.7-6

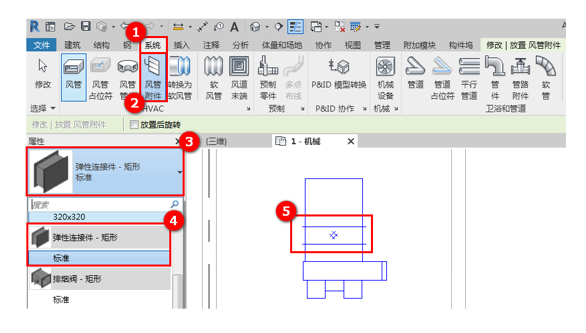

單擊“系統”選項卡下方“HVAC”面板中的“風管附件”工具,接著單擊“屬性”面板中“類型選擇器”下拉按鈕,在下拉列表中找到“彈性連接件-矩形”。移動光標,拾取送風管中心線,然后單擊鼠標左鍵,將彈性連接件布置在送風管上。如圖3.7-7所示。
3.7-7
調整風管及彈性連接件,將其移動到合適的位置上。

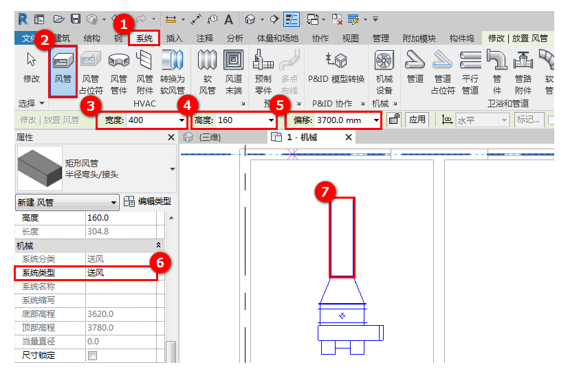

單擊“系統”選項卡下“HVAC”面板中的“風管”工具,根據題目要求調整“修改/放置風管”選項欄中的“寬度”、“高度”及“偏移”值,分別設置為400mm、160mm和3700mm。將“屬性”面板中的“系統類型”設置為“送風”,然后在指定位置繪制出來。如圖3.7-8所示。
3.7-8

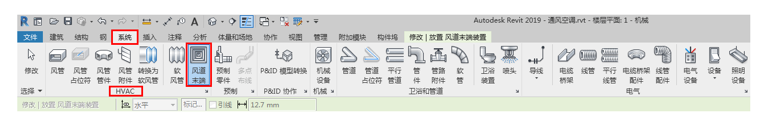

題中“標示8”所標示的是240mmx240mm的雙層風口。單擊“系統”選項卡下方“HVAC”面板中的“風道末端”工具。如圖3.7-9所示。
3.7-9
在“屬性”面板中單擊“類型選擇器”下拉按鈕,在下拉列表中選擇已有的雙層風口類型,單擊“編輯類型”按鈕打開“類型屬性”對話框。對當前的風口類型進行“復制”,命名為需要布置的風口類型尺寸,單擊“缺點”。接著將“尺寸標注”中的相關參數修改為指定大小,單擊“確定”完成編輯。如圖3.7-10所示。
3.7-10

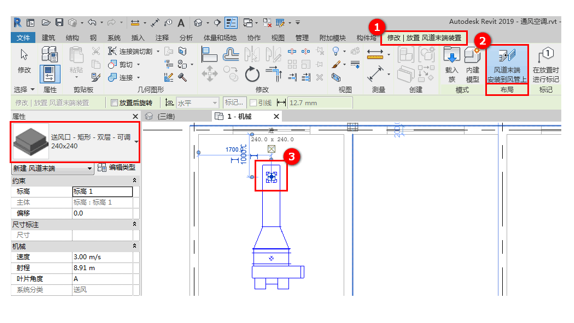

切換至“修改/放置風道末端”上下文選項卡中,單擊“布局”面板中的“風道末端安裝到風管上”命令,當命令高亮顯示即為啟用,將設置完成的雙層送風口布置在題目要求的位置上。如圖3.7-11所示。
3.7-11

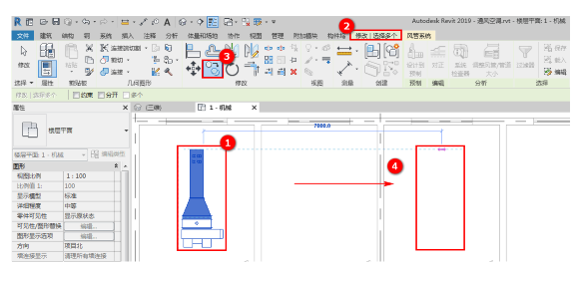

框選布置完成的模型,使用“修改/選擇多個”上下文選項卡功能區中的“復制”工具,單擊鼠標左鍵確定移動起點,接著移動光標至指定位置再次單擊鼠標左鍵完成復制命令。如圖3.7-12所示。
3.7-12
同樣的,使用“鏡像”工具,將繪制完成的模型進行鏡像,復制到指定的位置上。框選布置完成的模型,使用“修改/選擇多個”上下文選項卡功能區中的“鏡像-拾取軸”工具,移動鼠標拾取墻中心線作為對稱軸,單擊鼠標左鍵完成復制命令。如圖3.7-13所示。
3.7-13

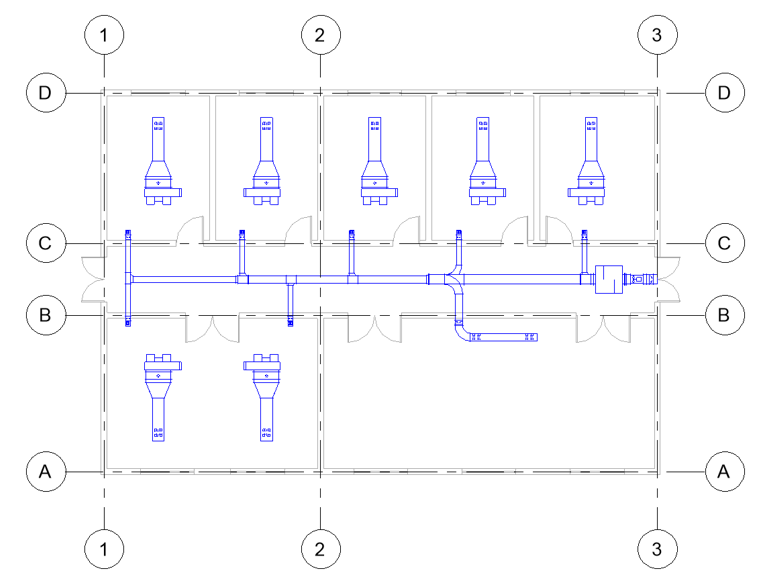

按照上述方法,將剩余部分創建出來。如圖3.7-14所示。
3.7-14

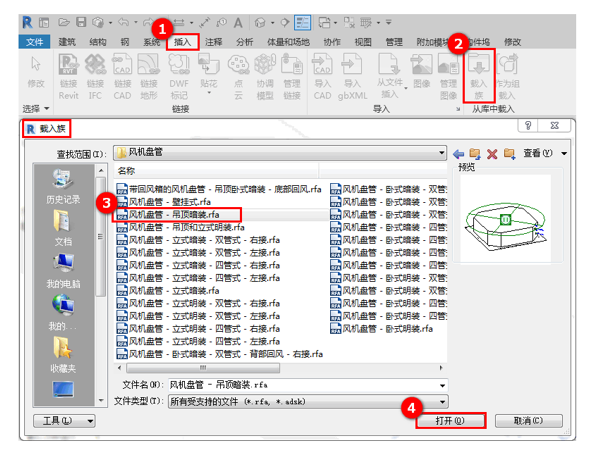

題中“標示2”所標示的是吊頂暗裝風機盤管。單擊“插入”選項卡下方“從族庫中載入”面板中的“載入族”命令,依次雙擊打開“MEP”——“空氣調節”——“風機盤管”,在族庫中找到“風機盤管-吊頂暗裝”,單擊“打開”將其載入到項目中。如圖3.7-15所示。
3.7-15

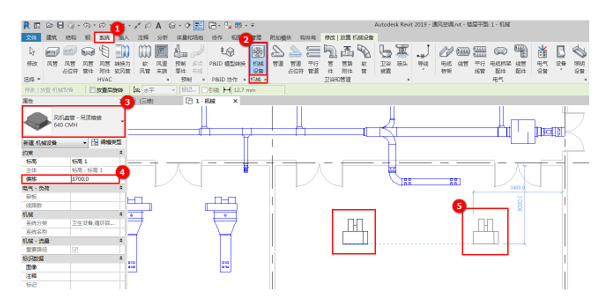

單擊“系統”選項卡下“機械”面板中的“機械設備”工具,在“屬性”面板的“類型選擇器”中找到“風機盤管-吊頂暗裝”類型的風機盤管,將“偏移”值設置為3700,然后布置在指定位置上。如圖3.7-16所示。
3.7-16

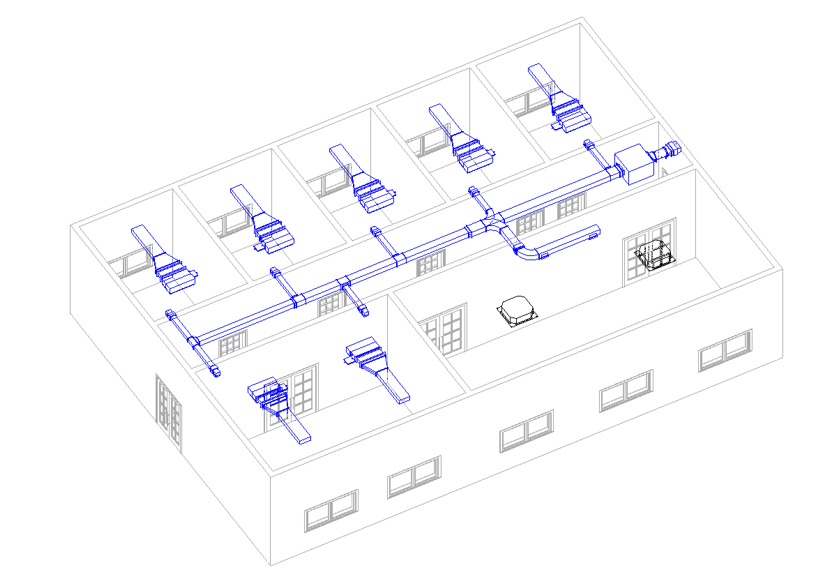

繪制完成后,切換至三維視圖當中。如圖3.7-17所示。
3.7-17
