BIM等級考試二級設備考試圖文教程3.8通過小案例認識采暖系統（上篇）

發布于：2025-08-16 13:24:28

首頁/技術分享/Revit

網友投稿

3.8通過小案例認識采暖系統

管道系統的選擇及創建、添加散熱器

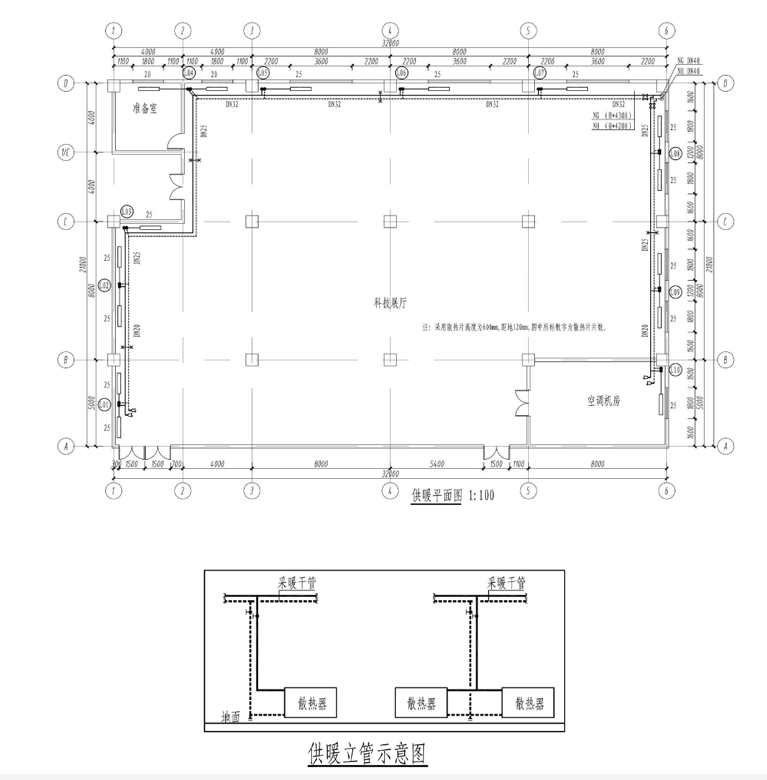

按照“供暖平面圖”，選擇相應的采暖系統、采暖管道的類型，添加閥門等管路附件。掌握采暖管道、立管的繪制方法，布置散熱器。最后完成整個采暖系統模型的創建。如圖3.8-1所示。

3.8-1

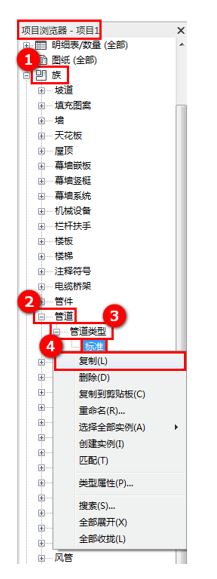

在“項目瀏覽器”中依次展開“族”——“管道”——“管道類型”。接著移動光標選中名稱為“標準”的默認管道類型，單擊鼠標右鍵選擇“復制”命令，對其進行復制以創建副本。如圖3.8-2所示。

3.8-2

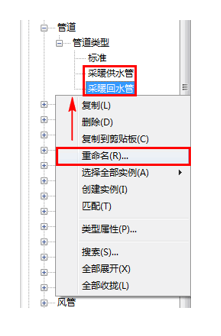

然后移動光標至創建出來的副本上，單擊鼠標右鍵選擇“重命名”命令將其命名為題目中需要繪制的“采暖供水管”。以同樣的方式，創建出“采暖回水管”。如圖3.8-3所示。

3.8-3

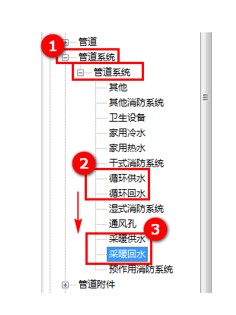

展開“管道系統”分類，在默認的管道系統分類中找到“循環供水”和“循環回水”，將光標移動到“循環供水”，重復創建管道類型的方法，單擊鼠標右鍵選擇“復制”命令創建系統副本，接著對副本進行重命名，將其自定義為“采暖供水”系統。以同樣的步驟，基于“循環回水”系統，將“采暖回水”系統也創建出來。如圖3.8-4所示。

3.8-4

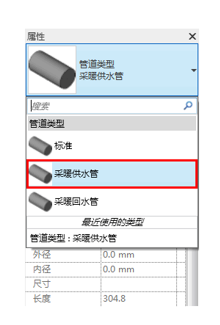

切換進入平面視圖當中，單擊“系統”選項卡，在“衛浴和管道”面板中單擊“管道”工具，然后單擊“屬性”面板中的“類型選擇器”下拉按鈕，在下拉列表中選擇“采暖供水管”。如圖3.8-5所示。

3.8-5

在“屬性”面板的機械設置分類中，單擊“系統類型”參數欄的下拉按鈕，在下拉列表中進行選擇，將“系統類型”設置為“采暖供水”系統。如圖3.8-6所示。

3.8-6

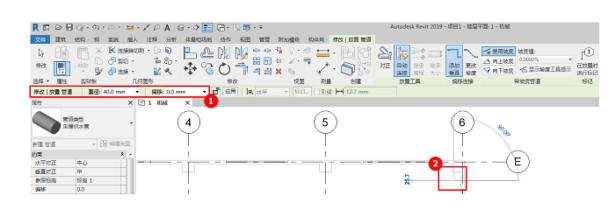

根據題目要求，在“放置/修改管道”選項欄中將“直徑”設置為40mm，偏移值調整為0，在繪圖區域“6-E”軸柱下方單擊鼠標左鍵，以確定“采暖供水管”立管的起點位置。如圖3.8-7所示。

3.8-7

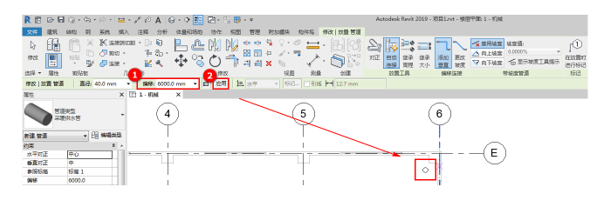

確定了起點位置后，修改“修改/放置選項欄”中的“偏移”值，將其調整為6000，然后雙擊“應用”。如圖3.8-8所示。

3.8-8

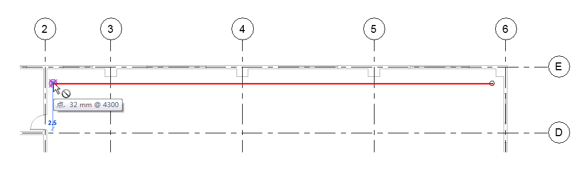

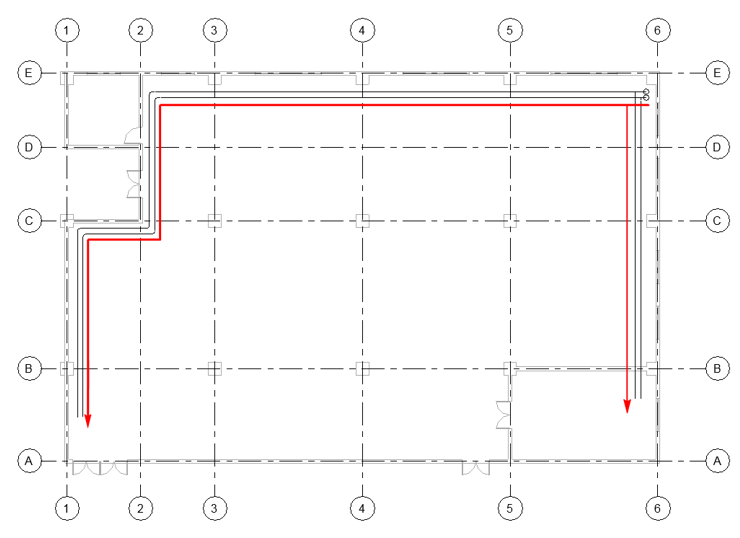

采暖供水管的立管繪制完成之后，將干管也繪制出來。按照?qǐng)D中標示的，將管道的“直徑”調整為32mm，偏移值設置為4300mm，然后移動光標捕捉立管中點位置，單擊鼠標左鍵確定干管起點位置。接著往左水平方向繪制到“2”軸附近，單擊鼠標左鍵確定DN32的干管終點位置。如圖3.8-9所示。

3.8-9

修改管徑大小，根據題中標示的路徑，將干管都繪制出來。

以同樣的方法，將“管道類型”及“管道系統”都調整為“采暖回水”，干管的“偏移”值設置為4200，根據路徑將采暖回水管也繪制出來。如圖3.8-10所示。

3.8-10

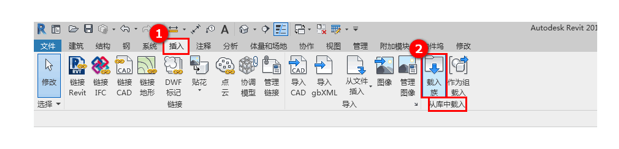

將主管布置完成后，接著布置散熱器。單擊“插入”選項卡，選擇“從族庫中載入”面板中的“載入族”命令。如圖3.8-11所示。

3.8-11

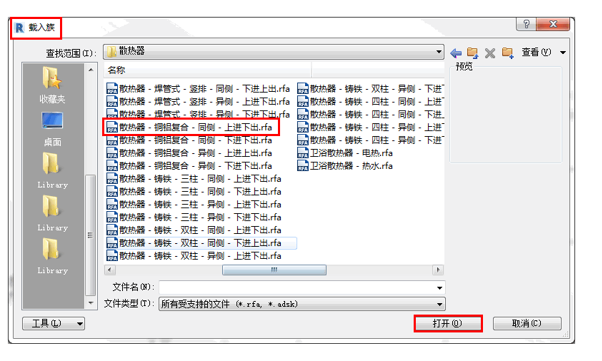

打開“載入族”對話框，雙擊打開“MEP”——“采暖”——“散熱器”，在供暖立管示意圖中可以獲取到，需要布置的是上進下出的散熱器。這里我們選擇“散熱器-銅鋁復合-同側-上進下出”的散熱器，單擊“打開”將它載入到項目中。如圖3.8-12所示。

3.8-12

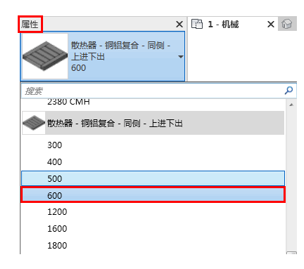

載入到項目中之后，單擊“系統”選項卡下方“機械”面板中的“機械設備”工具，在“屬性”面板的“類型選擇器”中找到散熱片高度為600mm的散熱器。如圖3.8-13所示。

3.8-13

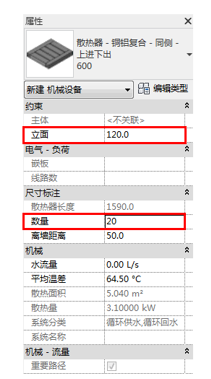

根據題目要求，設置散熱片片數及距地高度。以“準備室”的散熱器為例，將“屬性”面板中的“約束”分類下的“立面”調整為120，“尺寸標注”分類下的“數量”調整為20。如圖3.8-14所示。

3.8-14

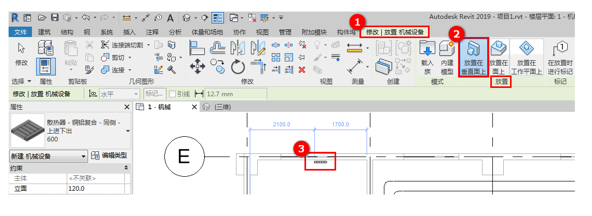

在“修改/放置機械設備”上下文選項卡中選擇“放置在垂直面上”，被選中的命令將會高亮顯示。然后移動光標至“準備室”，拾取墻邊線進行放置散熱器。如圖3.8-15所示。

3.8-15

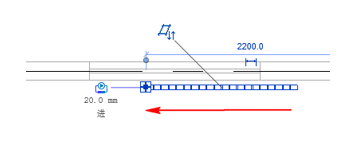

單擊鼠標左鍵，將散熱器布置在指定的位置上。可以看到，布置完成的散熱器連接件方向朝左，而在這個位置需要布置的散熱器連接件應該向右。如圖3.8-16所示。

3.8-16

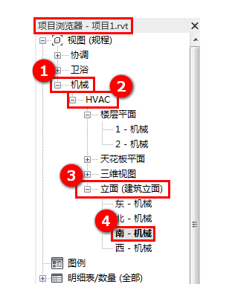

在“項目瀏覽器”中依次展開“機械”——“HVAC”——“立面”，然后雙擊“南-機械”進入南立面視圖中。如圖3.8-17所示。

3.8-17

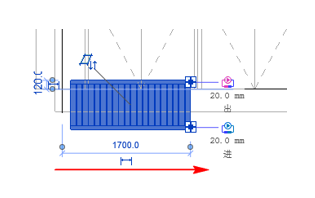

雙擊鼠標滾輪，確定模型位置。選中剛剛布置的散熱器，使用“Space”鍵對散熱器進行翻轉，散熱器的連接件翻轉到了右側，但是進水口與出水口的位置也翻轉，且散熱器的參照面固定，立面位置根據主體發生了改變。如圖3.8-18所示。

3.8-18

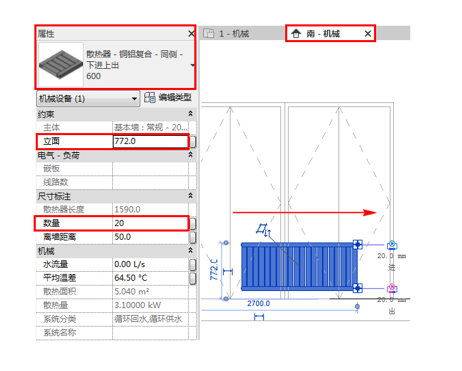

針對這個問題，用戶可以選擇“編輯族”對族進行修改，也可以載入一個“散熱器-銅鋁復合-同側-下進上出”散熱器進行布置，將它布置在指定位置進行翻轉，然后調整立面高度，使其處于距地120mm的正確位置上。如圖3.8-19所示。
