BIM等級考試二級設備考試圖文教程3.8通過小案例認識采暖系統（下篇）

發布于：2025-08-16 13:26:39

首頁/技術分享/Revit

網友投稿

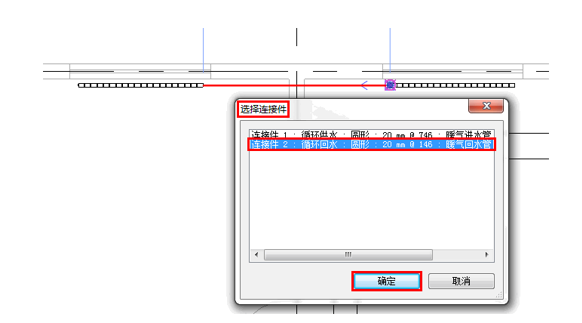

將兩個散熱器都布置進來之后，單擊選中其中一個散熱器，然后單擊連接件，在彈出的“選擇連接件”對話框中選擇“連接件1：循環回水：圓形：20mm@146：暖氣回水管：流動方向（出）”進行繪制支管。單擊“確定”，在繪圖區域中移動光標連接另一個散熱器，同樣的在“選擇連接件”對話框中選擇循環回水進行連接，最后單擊確定完成支管創建。如圖3.8-21所示。

3.8-21

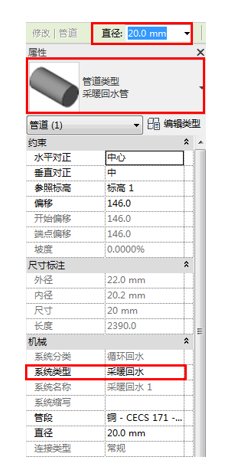

然后單擊創建出來的支管，在“屬性”面板中的“類型選擇器”中將管道類型調整為“采暖回水管”，系統類型設置為“采暖回水”，管徑大小按照“供暖立管示意圖”中的要求，設置為20mm。如圖3.8-22所示。

3.8-22

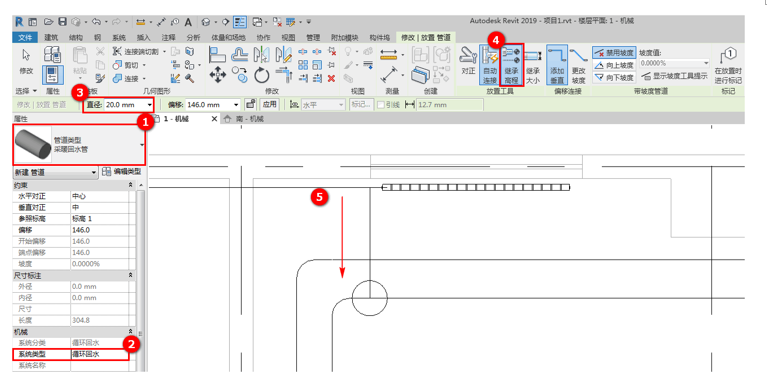

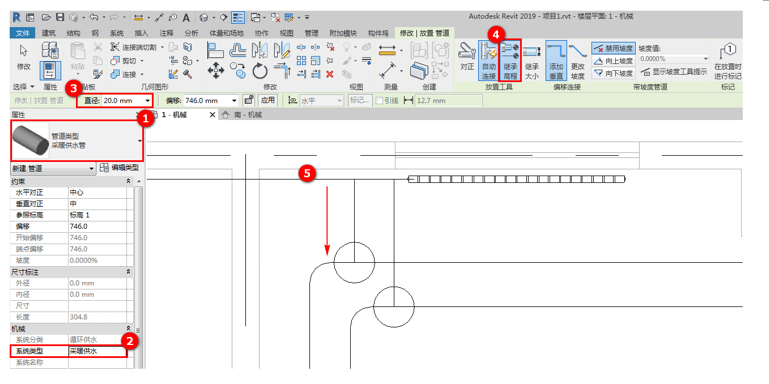

單擊“系統”選項卡下方“衛浴和管道”面板中的“管道”功能工具，管道類型選擇“采暖回水管”、系統類型設置為“采暖回水”，在“修改/放置管道”選項欄中將管徑設置為20mm。啟用“放置工具”面板中的“繼承高程”工具。移動光標捕捉采暖回水管支管，單擊進行繪制管段，垂直于支管創建管道，最后單擊干管結束繪制。管段相交部分會自動選擇合適的管件進行連接。如圖3.8-23所示。

3.8-23

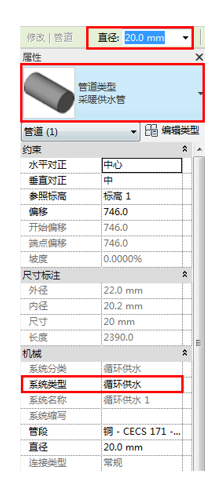

以同樣的方法連接“采暖供水管”，單擊選中其中一個散熱器，然后單擊連接件，此時只剩下“連接件2：循環供水：圓形：20mm@746：暖氣進水管：流動方向（出）”，所以不會彈出“選擇連接件”對話框，接著移動光標連接“L04”分支的另一個散熱器。連接完成后單擊創建出來的管段，對管道類型，系統類型及管徑大小進行調整。如圖3.8-24所示。

3.8-24

與連接采暖回水系統相同，將采暖供水系統的支管與干管相連接。如圖3.8-25所示。

3.8-25

在“供暖立管示意圖”中可以看到，在采暖支管的立管上，需要進行添加截止閥。

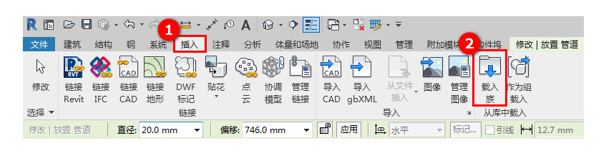

單擊“插入”選項卡，在“從族庫載入”面板中單擊“載入族”命令，打開“載入族”對話框。如圖3.8-26所示。

3.8-26

依次雙擊打開“MEP”——“閥門”——“截止閥”，然后選擇符合要求的截止閥打擊“打開”載入到項目當中。

將截止閥載入進來后，切換至“南-機械”立面視圖當中，單擊啟用“系統”選項卡下方“衛浴和管道”面板中的“管路附件”工具。如圖3.8-27所示。

3.8-27

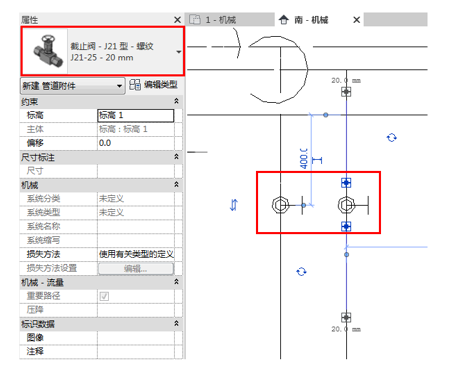

在“屬性”面板中的“類型選擇器”中找到DN20的截止閥，將它布置在題目要求的位置上。如圖3.8-28所示。

3.8-28

對于基于同一面墻的散熱器，可以將創建完的散熱器及相關管段進行復制，放置在合適的位置上。其余散熱器的布置方法與上訴方法一致。

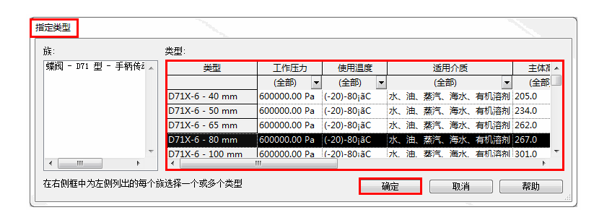

在采暖干管上，還需要布置四個蝶閥。單擊“插入”下方“從族庫中載入”面板中的“載入族”工具，打開“載入族”對話框。依次雙擊打開“MEP”——“閥門”——“蝶閥”，選擇合適的族單擊“打開”，將會彈出“指定類型”對話框，在指定類型對話框中選擇需要載入的類型載入到項目當中。如圖3.8-29所示。

3.8-29

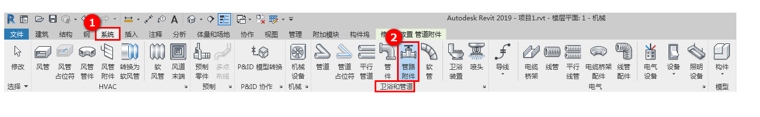

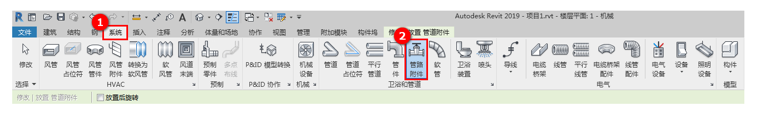

將蝶閥載入到項目當中后，切換到“1-機械”平面視圖當中，單擊“系統”選項卡下“衛浴和管道”面板中的“管路附件”工具。如圖3.8-30所示。

3.8-30

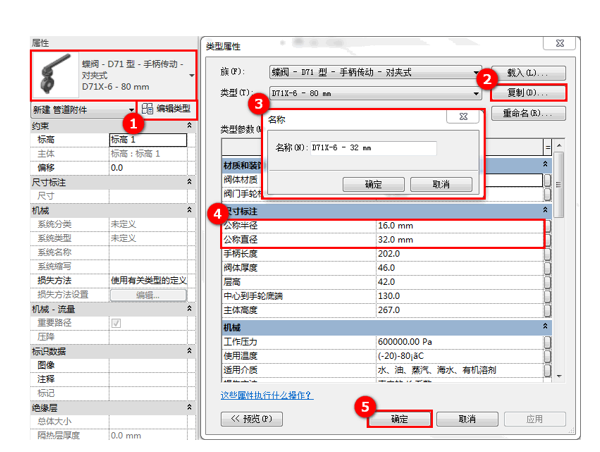

單擊“屬性”面板的“類型選擇器”下拉按鈕，在下拉列表中選擇符合要求的蝶閥。若沒有符合要求的蝶閥類型，單擊“編輯類型”按鈕打開“類型屬性”對話框，接著單擊“復制”命令對當前蝶閥類型進行復制創建副本，將副本重命名為需要布置的蝶閥類型。然后在“類型參數”表中，將蝶閥的“公稱直徑”或“公稱半徑”修改為需要布置的管徑大小。將直徑或半徑其中一組參數進行修改，另一組參數將會自動進行調整。單擊“確定”完成創建。如圖3.8-31所示。

3.8-31

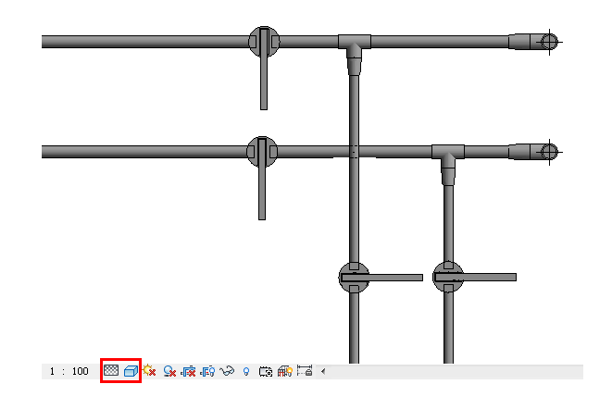

創建完成之后，選擇新建的蝶閥類型，將其布置在題目中指定的采暖干管位置。將“詳細程度”調整為“精細”，將“視覺樣式”調整為“著色”。如圖3.8-32所示。

3.8-32

最后，根據題目要求，在采暖干管的末端位置需要添加通氣閥。

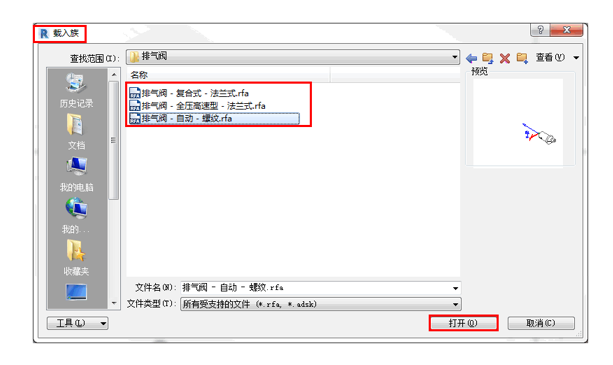

單擊“插入”選項卡下方“從族庫中載入”面板中的“載入族”命令，依次雙擊打開“MEP”——“閥門”——“排氣閥”，在族庫中選擇需要的閥門單擊“打開”載入到項目當中。如圖3.8-33所示。

3.8-33

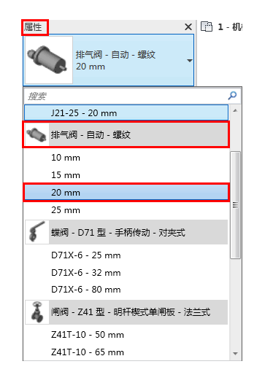

將排氣閥載入到項目中后，單擊“系統”選項卡，然后單擊“衛浴和管道”面板中的“管路附件”工具，在“屬性”面板的“類型選擇器”中選擇DN20的排氣閥進行布置。如圖3.8-34所示。

3.8-34

移動光標捕捉繪圖區域中的管道末端，拾取管道的中心線，然后單擊鼠標左鍵布置排氣閥。如圖3.8-35所示。

3.8-35

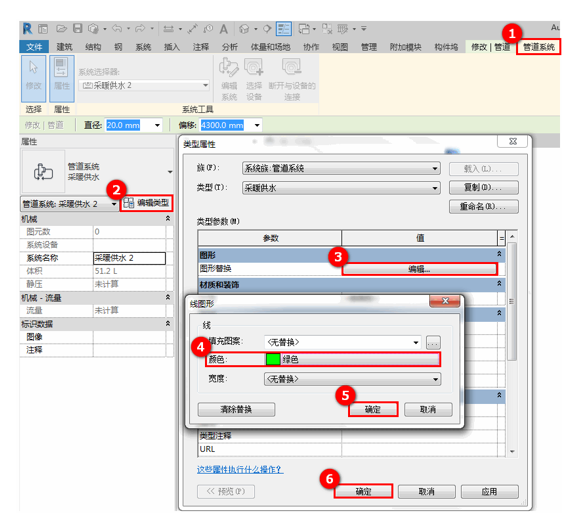

創建完成之后，單擊選中繪圖區域中的采暖供水管，然后單擊“管道系統”上下文選項卡。在“屬性”面板中單擊“編輯類型”按鈕，打開“類型屬性”對話框，接著單擊“圖形替換”欄的“編輯”按鈕，在“線圖形”對話框中將“顏色”設置為綠色。然后依次單擊“確定”完成編輯。如圖3.8-36所示。
