鋼結構bim建模_鋼結構bim應用_鋼結構bim建模軟件
在信息技術不斷發展的今天，建筑行業已經有了翻天覆地的變化，尤其是在鋼結構設計，傳統的工作路程和信息傳輸技術已經不能滿足當今時代的發展。在這樣的背景下，BIM技術的成功應用在鋼結構設計中，不僅提高了鋼材行業的數字化程度，具有更高效率的信息共享資源，這一技術在信息完備性、信息關聯性、信息一致性、可視化、協調性、模擬性、優化性和可出圖性等方面都有著其優勢。
推薦軟件下載
軟件介紹：pkpm（pkpm結構設計軟件）中國建筑科學研究院建筑工程軟件研究所研發的工程管理軟件。
軟件介紹：pkpm（pkpm結構設計軟件）中國建筑科學研究院建筑工程軟件研究所研發的工程管理軟件。
軟件介紹：pkpm（pkpm結構設計軟件）中國建筑科學研究院建筑工程軟件研究所研發的工程管理軟件。
軟件介紹：3D3S是一款開發的鋼結構與空間結構設計軟件，3D3S最新版 支持 AutoCAD2010-2014
軟件介紹：PKPM-DetailWorks（深化工場）是一款基于PKPM-BIM平臺開發的鋼結構深化設計軟件，主要功能包括：鋼結構三維建模、詳圖生成及對接生產管理數據等。使用者可以在軟件中方便地建立各種鋼結構三維模型，并自動生成施工圖紙和材料表。PKPM-DetailWorks提供了鋼結構BIM模型的詳細信息數據，可以對接結構計算軟件、鋼結構生產計劃和管理軟件、數控機床。
軟件介紹： Autodesk Advance Steel 2021破解版是一款鋼結構設計軟件，可以幫助用戶在設計建筑模型的時候快速添加鋼結構，這款軟件可以結合Revit軟件使用，可以在軟件設計工程圖，可以設計結構樣圖，可以設計三維結構模型，可以對模型對象屬性修改，模型對象充當3D模型中對象的過濾器。
軟件介紹： IDEA StatiCa是一款建筑分析軟件，能夠幫助用戶分析鋼筋結構以及混凝土結構設計是否規范，內置大量建筑相關的規范，用戶可以隨時使用，非常適合建筑行業。
推薦插件下載
插件介紹：T3PT for Revit是探索者鋼結構三維施工圖軟件。本軟件從T3PT生成的鋼結構施工圖中讀取數據
推薦課程學習
推薦文章閱讀
文章介紹：鋼結構應用范圍廣泛，應根據鋼結構的特點并結合我國國情進行合理的選擇，鋼結構的應用范圍包括以下幾個方面。

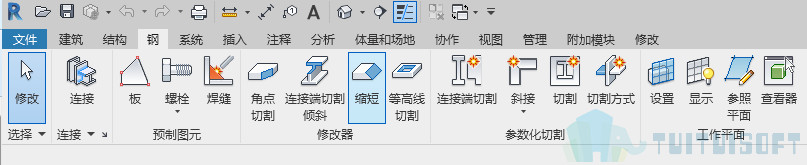

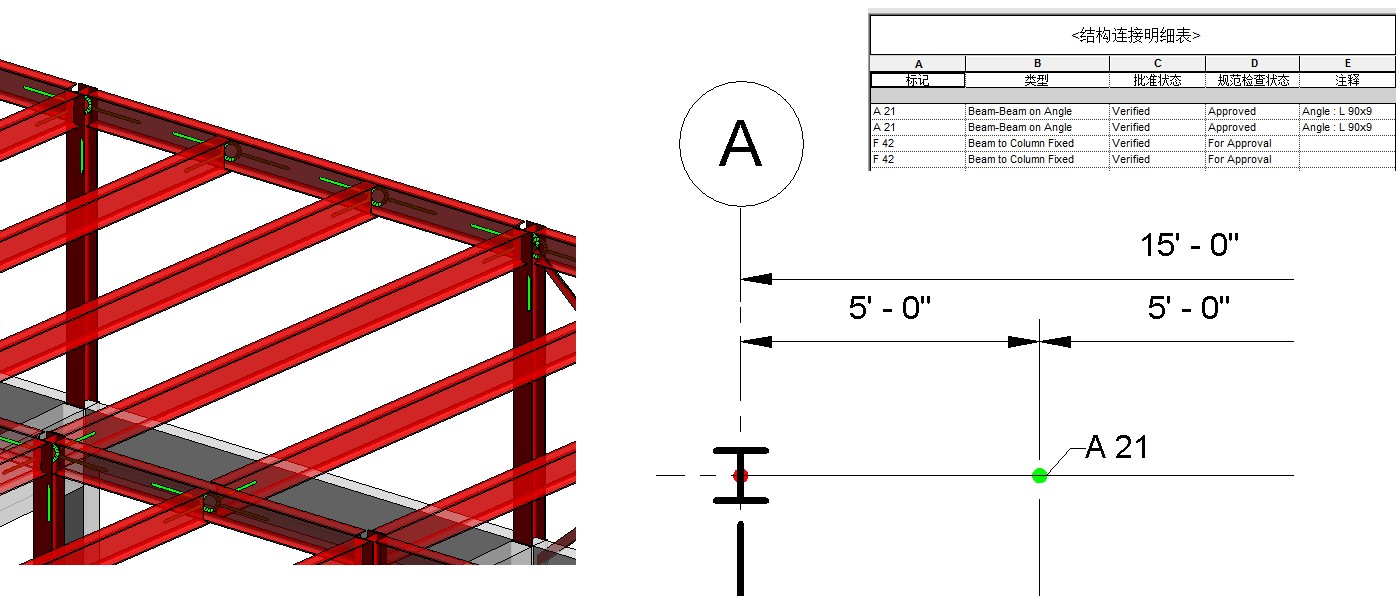

文章介紹： Revit2017版本可在速博插件中添加鋼結構連接，而到了2018版本，Revit自身支持一百多種鋼結構連接
文章介紹：在BIM技術未出現以前，鋼結構工程的設計施工難度一直以來都是極大的。隨著BIM技術的發展，BIM軟件如Tekla Structures開始成為一些工作人員的首選。本文闡述了如何通過BIM設計解決設計施工難題的主要內容。工程概況該售房部工程建筑面積約2000平方米，建筑總高度13m。業主為了在競爭激烈的市場中脫穎而出，成功搶占來往客戶眼球，要求售樓處的外立面一定要獨特，力求成為該區域內的地標性建筑。因此，建筑的外立面風格尤為重要，以鋼結構獨特的多變性為基礎，采用較為獨特的造型結構，賦予售樓處外：立面以層次感和品質感，鏡面感十足的玻璃幕墻，不僅可以保證售樓處的自然采光，還能有效處理售樓處內外空間的視覺關系。售房部的結構設計造型獨特，各榀鋼柱呈不規則的懸挑狀，兩榀桁架間設玻璃幕墻和金屬幕墻，屋面為壓型鋼板復合保溫系統。建筑安裝完成后的金屬幕墻和玻璃幕墻必須滿足建筑環保節能的要求，結構需要為裝飾的效果而調整，因結構異型，結構和裝飾層間尺寸難以手工計算，面臨巨大難題，最終決定采用BIM技術來解決此工程的設計及施工技術難題。通過BIM設計如何解決設計施工中的問題（1）BIM設計建模的目的為了解決異形空間結構的尺寸放樣，結構與裝飾的匹配對應，各專業交叉配合及碰撞校核等，整個售樓部的結構設計采用BIM的設計方法。（2）BIM設計的方法鋼構公司(CMCC) 使用Tekla Structures創建了一個三維BIM模型，這個模型用于整個“售房部”的施工過程。由于“售房部”外表面覆蓋層與結構聯系緊密，使用犀牛(Rhino)軟件設計建筑的整體造型，造型被輸入到Tek I aStruc tures用來參考定位，在TeklaStructures將裝飾板材每塊分隔真實建立實體模型，以確保鋼結構的設計邊線是正確的位置。3D3S (MIDAS) 軟件用于設計計算，3D3S (MIDAS) 的結構計算模型也作為參考模型輸入到Tekla中，Tekla 可以檢查兩個參考模型之間的關系，當發生碰撞或結構與裝飾幾何關系不正確時，Tekla輸出調整后結構模型在3D3S中重新計算或局部微調建筑方案，這就在三個軟件之間建立了全面的輸入輸出功能，使Tekla模型成為最終的BIM模型。建筑師采用Rhinoceros軟件進行建筑設計，它所提供的輸出數據格式中，dwg 格式同樣被TeklaStructures所支持，這樣就能將Rhinoceros軟件繪制的建筑用模型輸出為dwg數據格式，再在TeklaStructures軟件中將dwg數據格式導入，導入后的建筑用模型同樣會以相同的建筑樣貌顯示在Tekla Structures軟件中，這樣設計人員可以一邊在Tekla Structures軟件中進行設計，一邊同時查看Rhinoceros的建筑模型，隨時進行校對檢查，其特點:以模型為基準，幕墻與鋼結構交叉設計，全過程BIM模型控制。BIM 建模后形成的效果（1）鋼結構BIM 三維實體建模出圖，其本質就是進行電腦預拼裝、實現“所見即所得”的過程。首先，所有的鋼桿件、裝飾材料，節點連接、螺栓焊縫等信息都通過三維實體建模進入整體模型，該BIM三維實體模型與以后實際建造的建筑完全一致；其次，所有設計圖(包括布置圖、構件圖、零件圖等)均是利用三視圖原理投影生成，圖紙中所有尺寸，包括桿件長度、斷面尺寸、桿件相交角度等均是從三維實體模型上直接投影產生的。（2）通過建立實體模型，可以再模型中任意進行旋轉和查看材料屬性，并可以任意剖面，軟件并可以自動碰撞校核檢查，解決了結構與結構，結構與其他專業碰撞問題，（3）通過建模解決節點放樣和不規則裝飾材料設計尺寸問題；（4） BIM模型完成后，得到的不僅是一個三維的建筑模型，更是一個龐大的數據庫，施工人員對整個建筑的構造及建筑形狀進一步清晰，在施工過程中能把跟多的精力集中在現場對重點部位的提前預控及嚴格把關上。
文章介紹：洪湖新灘裝配式人才公寓項目位于荊州洪湖市的東北部，東臨長江與嘉魚縣隔江相望，南接國營大沙湖、大同湖農場，西靠東荊河與仙桃市為臨，北連武漢市漢南區。項目總用地紅線面積303 234.2 m2，一期用地紅線面積27 898.64 m2，用地形狀呈方形，長 202.2 m，寬 138.4 m。項目北側沿城市道路設置三棟宿舍樓，南側設置五棟公寓，且在宿舍樓底層沿道路設置商業，沿小區內部設置架空層，小區內設置環形消防車道，沿路設置地面停車位。工程概況本項目一期占地面積19 750 m2，建筑面積25680 m2，由3棟倒班樓和5棟公寓組成，結構形式均為6層裝配式鋼框架結構，建筑用途為住宅，裝配率達72%。本項目主體框架梁柱均采用熱軋H型鋼，樓板采用免支?？刹鹦朵摻钗黾軜浅邪?，樓梯采用預制混凝土樓梯，內外墻板均采用ALC輕質墻板。該項目建成后將增強園區配套服務功能，助推新灘經合區“產城融合”發展。BIM 技術應用在整個工程方案設計、施工圖設計、深化設計、施工進度、資源管理及施工現場等各個環節進行信息的建立與收集，基于BIM平臺進行設計意圖的三維呈現、碰撞檢查、工藝模擬、進度模擬、施工現場平面布置等應用，最終形成完整的竣工信息模型，從而完成工程全壽命周期管理信息的建立，保證從設計到施工的 BIM 信息的延續性和完整性。（1）標準化設計。標準化設計旨在提高裝配式建筑施工效率，降低能耗、成本。包含了建筑平立面方案設計，結構體系的選擇，構件的選擇等與部品部件安裝尺寸協調性。將結構系統、為維護系統、設備與管線系統和內裝系統進行集成。在方案設計階段，首先根據模數協調原則、部品部件尺寸進行軸網定位，確定水平開間擴大模數數列采用3nM ， 豎向擴大模數數列采用nM。確定結構體系為便于裝配的鋼框架，免支模可拆卸鋼筋析架樓層板，預制混凝土樓梯。此外通過BIM技術對建筑結構體系進行日照、節能以及力學性能分析，在模數協調原則下確定并優化外墻板材料、墻板厚度、門窗洞口尺寸以及梁柱截面尺寸，并對偏心復雜節點進行仿真分析以確保結構安全。（2）模型創建及三維審查。為提高模型精度及建模效率， BIM 工程師首先根據標項目擬定方案建立基于“裝配式結構體系”的建筑、結構、機電、給排水專業標準化構件族庫，各個構件模型充分考慮相對應的構件生產信息、構件裝配信息，易于構件工廠生產、易于現場裝配，實現基于BIM模型的設計信息、加工信息、裝配信息一體化。在標準化構件族庫的基礎上，建筑BIM 工程師首先完成BIM建筑模型，其他各專業 BIM工程師鏈接建筑模型完成各自專業 BIM模型，通過鏈接模型的方式逐步完成各精度等級的建筑、結構、機電和給排水專業 BIM模型。模型鏈接的協同方式是在確定同一坐標原點后，每個單項工程建立一個模型文件，最后在同一個場地模型或者主體項目模型上鏈接組裝。其優點是占用硬件資源少，文件移動方便，項目成員進出方便，只需要設置成員的訪問服務器權限即可，沒有“工作共享”方式下經常發生的權限問題。缺點是由于鏈接模型不能直接操作，在協同上沒有工作共享方式便捷。各專業模型完成后導入navisworks進行整合，通過Navisworks將精確的錯誤查找功能與基于硬沖突、軟沖突，凈空沖突與時間沖突的管理相結合?？焖賹忛喓头磸?fù)檢查由revit創建的各專業模型。對項目中發現的所有沖突進行完整記錄。檢查時間與空間是否協調，在規劃階段消除工作流程中的問題?；邳c與線的沖突分析功能則便于工程師將激光掃描的竣工環境與實際模型相協調。本文作者：閔 嵐 王祥（武漢一冶鋼結構有限責任公司）
文章介紹：輔助施工（1）施工總體部署。采用品茗三維施工策劃軟件對項目場地進行合理規劃布置。本項目施工區、辦公區及生活區獨立布置。門樓布置在場區東北角，為車輛進出主要通道，門口安裝洗輪機、降塵噴淋管、PM2.5檢測儀和移動式霧炮機等設備。門衛室和門禁設在大門西側，所有人員持卡進場，現場人車分流。入口處設置有安全體驗區和質量樣板區。場區內臨時道路，按四橫兩縱布置，形成環形通道，覆蓋各單體樓棟。項目現場嚴格按照公司標準化手冊設置門樓式大門、員工實名制通道、安全體驗區設施，努力打造安全文明的現代標準化工地。（2）裝配化施工工序模擬。在三維模型的基礎上，通過對裝配式建筑安裝過程進行工序交叉模擬，優化了主體結構、樓板、墻板、預制樓梯等部品部件的施工順序，進而將工期縮短近15天，同時減少現場管理成本近5萬元。除了施工工序動畫模擬外，BIM小組還制作了五大主要施工工藝動畫，包括鋼筋桁架樓層板安裝工藝、內外墻板安裝工藝、預制混凝土樓梯的吊裝以及集成衛浴組裝，用于精確指導現場施工。工藝模擬避免了在施工過程出現一些錯誤，提前做修改及調整，這樣可以給工程施工帶來安全及質量的保證。另外還可以提前給施工人員了解一些復雜的施工技術，使他們可以在施工過程中萬無一失。（3）協同平臺信息化管理。廣聯達BIM5D為工程項目提供一個可視化、可量化的協同管理平臺。通過輕量化的BIM應用方案，達到減少施工變更、縮短工期、控制成本、提升質量的目的，同時為項目和企業提供數據支撐，實現項目精細化管理和企業集約化經營。進度管理：利用手機端APP，在施工現場對生產任務進行過程跟蹤，將影響項目進度的問題通過云端及時反饋，供決策層實時決策、處理，保證進度按計劃進行。利用BIM5D進行多視口可視化動態模擬，將實際施工情況和計劃進度通過模型進行進度復盤，分析進度偏差原因及時進行資源調配。最終實現管理留痕，精細化管理。預制構建跟蹤：本項目通過BIM5D平臺，實現全部裝配式構件的線上跟蹤，構件各工序精準掌握，為項目實現“零庫存”，每批構件從加工廠運輸?shù)浆F(xiàn)場后，可不經存放直接進行吊裝，為進度節約提供有力保障；利用BIM平臺信息集成優勢，所有數據，云端共享，協同工作。打破信息孤島，隨時隨地掌握構件狀態，提高多方溝通效率；自動統計完工量，準確了解施工進度偏差；實測實量自動預警，提高質量管控力度。通過手機端對裝配式等預制構件進行跟蹤，參建各方可以實時了解到當前預制件所處階段，提前規避風險；并通過PC端進行進度偏差分析以及Web端進行完工工程量自動匯總統計，完成對預制件，從加工到施工吊裝完畢整個流程的進度、成本、質量安全管理管理。質安管理：管理人員使用手機端APP現場采集安全、質量照片，提前發現隱患，上傳平臺，關聯相關責任人進行整改，相關責任人整改完成后進行提交，形成閉環。質量安全管理過程中，責任人更明確，實現問題留痕，方便了信息追溯，流程整合快捷，整改通知單一鍵打印功能，極大提高了項目管理人員內業效率。質安管理的應用大大提高管控效率和管控效果，有效解決了傳統質安管理中信息描述不準確難溝通，日常填報繁瑣，流程無法及時閉環等難關。通過合理使用BIM技術，在一定程度上提高裝配式建筑設計的能效，并在此基礎上達成裝配式預制構件標準化設計，實現設計信息開放與信息共享，不僅如此，BIM技術的應用大大的降低了現場成本，避免直接損失約150萬元，總工期319天，工期節約50余天。本文作者：閔 嵐 王祥（武漢一冶鋼結構有限責任公司）
文章介紹： 近日，云南省住建廳發布了關于進一步促進裝配式建筑產業健康發展的通知，旨在深入推進綠色建筑創建行動，促進裝配式建筑發展。 云南省住房和城鄉建設廳關于進一步促進 裝配式建筑產業健康發展的通知 各州、市住房和城鄉建設局，滇中新區規劃建設管理部： 為統籌做好抗疫情穩經濟各項工作，落實“六穩”“六?！比蝿?wù)，深入推進全省綠色建筑創建行動，進一步發揮裝配式建筑作為綠色建筑載體的積極作用，加快新型建筑工業化發展，促進裝配式建筑產業有序健康發展，鼓勵和帶動建筑業轉型升級和高質量發展，根據《云南省人民政府辦公廳關于大力發展裝配式建筑的實施意見》（云政辦發〔2017〕65號，以下簡稱《實施意見》），現就進一步促進裝配式建筑產業健康發展事宜通知如下： 一、分類推進裝配式建筑產業發展 新建政府投資公益性建筑和市政設施，原則上應采用裝配式建造方式，鼓勵和引導社會投資工程建設項目采用裝配式建造方式。根據不同建筑類型，按照“宜鋼則鋼、宜混則混”的原則，合理選擇結構類型和實施范圍，新建公共建筑優先采用鋼結構，穩步提高裝配式鋼結構建筑規模；考慮云南高烈度抗震設防的實際，在保證質量安全的前提下，積極穩妥推廣裝配式混凝土建筑，有效提升其在新建建筑中的占比；因地制宜應用木結構建筑，體現民族、地域、文化特色；鼓勵盒艙式等集成裝配式建筑系統在市政、旅游、衛生、應急保障等公共服務領域的的技術研發與推廣應用。 二、鼓勵更多建筑采用裝配式技術體系 參照《裝配式建筑評價標準》（GB/T51129）、《云南省裝配式建筑評價標準》（DBJ53/T—96），混凝土建筑裝配率達到一定比例的，各地住房城鄉建設主管部門可比照裝配式建筑，依法依規在建設工程審批、預售許可辦理等方面予以支持。采用裝配式技術體系的混凝土建筑，昆明市五華區、盤龍區、官渡區、西山區、呈貢區及3個國家級開發（度假）區、晉寧區、安寧市、嵩明縣和宜良縣，單體建筑裝配率應不低于20%；其他城市單體建筑裝配率應不低于15%；同時應結合本地實際，充分選用預制部品部件。裝配率和實施區域范圍結合技術進步和產業發展情況進行動態調整。 三、推廣成熟適用技術 發揮好裝配式建筑產業基地支撐作用，通過綠色建材推廣目錄，加大推廣應用力度，倡導建筑工程優先選用高精度模板、疊合樓板、預制樓梯、干法施工、管線分離等成熟適用技術和產品。加快推進內隔墻板材及其連接技術和施工工藝的研發應用，促進建筑工程質量提升?！对颇鲜⊙b配式建筑評價標準》中關于混凝土結構住宅采用免抹灰的高精度塊料墻體產品及技術可以計入裝配率的規定予以延期，延續至該標準修訂發布實施時止。 四、推進建筑全裝修 裝配式建筑、星級綠色建筑工程項目應推廣全裝修，積極發展成品住宅。采用裝配式技術體系和預制部品部件的建筑，應根據項目所在地實際情況，制定提供菜單式全裝修方案，滿足消費者個性化需求。 五、優化審查服務流程 加強和完善裝配式建筑、采用裝配式技術體系的建筑設計和施工圖審查。建設單位應當編制裝配式建筑、采用裝配式技術體系和預制部品部件的設計專篇，載明裝配率及預制部品部件應用情況，施工圖審查機構應當在施工圖審查時予以復核，并在施工圖審查合格證中載明。 六、加大政策支持力度 各地住房城鄉建設主管部門要在當?shù)卣y(tǒng)一領導下，切實履行發展裝配式建筑產業的牽頭責任，應會同有關部門因地制宜落實省政府辦公廳《實施意見》關于在財政、稅收、金融、土地和技術支持等方面的要求，配套落實措施，促進項目落地，加快完善產業鏈。鼓勵市場主體拓展融資渠道，通過上市融資、債券融資，籌措發展資金，提升發展能力，充分調動各方市場主體積極參與。 七、營造良好環境氛圍 鼓勵建設、設計、施工、監理、部品部件生產、裝飾裝修及高校、科研等企事業單位組建裝配式建筑產業聯盟，鼓勵聯合開展裝配式建筑技術研發，加快科技研發成果轉化應用，推動建筑業企業科技進步和轉型升級，支持相關企業申報高新技術企業，并按規定享受企業所得稅優惠。支持產業聯盟、行業協會開展經驗交流、技術創新、行業自律、人才培養、交流合作，推廣應用新技術、新材料、新工藝、新設備。加大裝配式建筑產業宣傳力度，進一步提高公眾對裝配式建筑的感知度和認可度，努力營造各方共同關注、參與、支持裝配式建筑發展的良好氛圍。 八、完善產業規劃體系 建立省、州（市）、縣（市、區）三級聯動機制，多部門協調開展工作。各地住房城鄉建設主管部門應當結合工作實際，牽頭會同有關部門制定裝配式建筑產業發展規劃或?qū)⑵鋬?nèi)容列入當?shù)亍笆奈濉弊》砍青l(xiāng)建設事業發展規劃，制定年度計劃，有序穩步推進實施，并將規劃發展目標和年度發展目標上報省住房城鄉建設廳。
文章介紹： 問題： 用戶指出，從Revit導出的IFC文件中缺少圖元或鋼結構連接。 原始模型： 在Navisworks和Solibri中從此模型導出的IFC: 狀態： 此事件已在以下產品中解決： Revit2022 要安裝更新，請打開Autodesk桌面應用程序，然后單擊“我的更新”。要安裝新版本的Autodesk軟件，請打開Autodesk桌面應用程序并登錄，然后單擊“我的產品”。要使用Web瀏覽器安裝更新或新版本，請登錄到AutodeskAccount。（您對新版本或更新的訪問權限取決于您的Autodesk軟件權利。） 解決方法： 作為替代解決方案（在Navisworks中打開模型）： 從Revit2021將模型導出為NWC。 直接在Navisworks2021中打開\附加Revit2021RVT文件。 作為替代解決方案（以創建正確的IFC模型）： 1.在Revit2021中打開RVT文件。 2.復制到剪貼板整個模型。 3.基于新的Revit樣板開始新項目。 4.將剪貼板中的內容粘貼\對齊到此新項目。 5.將模型導出為IFC。
文章介紹：BIM技術本身在建筑工程領域內就有著諸多應用優勢，如可視化、數據化、協同化等。而該技術與數字化技術集成后，其在鋼結構加工中的應用優勢則更為凸顯，這主要集中體現在以下三方面。（1）無損碰撞檢測。BIM技術應用于建筑工程和相關設計領域中的碰撞檢測功能一直都是其突出優勢之一。在鋼結構的生產加工中，其從設計階段開始就可以對鋼結構模型的相關結構節點、預留管洞等信息實施碰撞檢測，從而為鋼結構模型的調整優化提供依據。對于鋼結構的建筑工程而言，其桁架層位置的設計、連接節點位置的選取、管線線路與鋼梁較差位置的確定，以及預留孔洞的精確性等，都將影響最終加工和安裝施工的質量，而BIM技術基于Revit軟件的無損碰撞檢測則可以利用現代科技在計算機上對這些設計信息進行檢驗，確定其科學合理性，如此就在極大程度上保證了鋼結構設計制造的質量，有助于提升鋼結構的加工和安裝水平。（2）資源管理的集約化。對于鋼結構的加工制造和安裝施工，其材料與施工管理也是重要的環節。在傳統的加工制造中，這些管理事項依靠人工完成，往往容易出現諸多誤差。而依托BIM技術與數字化技術的數字化加工平臺卻可以對鋼結構加工過程中的材料進行集約化管理，如利用現代物聯網無線射頻識別技術就可以對生產加工和施工中材料的位置、狀態等情況進行動態檢查與更新。如此就在極大程度上減少了工作人員的工作量，同時依靠現代信息與數字化技術實施的管理統計，也能夠降低誤差，保證材料和施工狀態管理的準確性并極大提升管理效率。（3）加工與安裝過程的可視化管理?？梢暬瑯邮荁IM技術的主要優勢之一，因此其應用于鋼結構加工之中同樣使得其加工與安裝過程實現了可視化。這主要體現在鋼結構加工與安裝過程的管理上可以利用BIM平臺來進行施工人員、機械設備、材料等信息的綁定，從而實現對這些要素在施工過程中信息狀態變化的動態掌握。工作人員再結合工程項目的工期計劃來對這些信息進行管理，就可以發現鋼結構加工與安裝施工過程中存在的問題。可以說，BIM技術的可視化為鋼結構加工與安裝過程實施跟蹤管理創造了可能。此外，人們還可以利用BIM技術對鋼結構加工與安裝過程的不同階段和不同工序進行拆分，然后再按照進程將每道工序的完成度設定成不同顏色，如此鋼結構加工與安裝的每個環節的完成情況就可以在BIM模型上進行直觀呈現，從而使工作人員更直觀地掌握工程建設情況并作出管理決策。本文作者：冷新中
文章介紹：BIM數字化加工技術在實際應用中涉及多個應用階段，依此為深化設計階段、材料管理階段、構件制造階段以及現場安裝階段。（1）深化設計階段。深化設計階段的工作主要是進行鋼構件的三維實體建模。但在進行具體建模之前，還需要根據項目要求做好批次劃分與工期計劃的編制工作，然后再對每個批次的圖紙文件進行送審。只有圖紙文件審核合格后才可以進行實際建模。三維實體建模需要用到Tekla Structures和AutoCAD軟件。三維實體建模部分不但需要構建其三維模型，還需要形成細部3D圖。（2）材料管理階段。這一階段主要是依靠深化設計階段所生成的清單文件來進行材料的采購與管理。工作人員需要根據清單文件來編制采購計劃，然后將采購計劃導入至管理軟件中用以生成采購訂單。采購訂單是采購人員進行材料采購和后續入庫驗收的依據。同時采購驗收完成之后的文件也需要錄入管理軟件內以完成原材料信息的綁定，從而方便后續管理工作的開展。（3）構件制作階段。這一階段中工作人員需要依據BIM模型信息來進行實際的數字化加工。一方面工作人員需要運用數字化加工軟件如SionCAM等將BIM模型中的數據信息提取出來。另一方面則需要根據信息在前期采購并上傳到管理軟件內的物料庫中將材料提取出來，然后再利用數控設備展開實際的生產加工。（4）現場安裝階段?，F(xiàn)場安裝階段主要是繼續利用BIM模型來進行安裝施工過程的控制。由于BIM模型可以為施工人員提供可視化的鋼結構參數信息和安裝施工的信息，所以有助于提升安裝施工過程的準確性和效率。同時其構件信息與安裝信息的動態化更新與管理也有助于管理人員對現場安裝的狀態進行把控，從而實現對施工安裝過程的有效管理。
文章介紹：目前的實際情況來看，我國的鋼結構施工現場管理存在較多的問題，如管理效率低，生產誤差大，人員專業水平低難以識別風險源、缺乏動態風險監控機制及施工前的安全規劃等，這會對鋼結構施工的質量、安全和成本產生影響。技術優勢（1）信息的完整性。BIM模型是一種多信息模型，可以對復雜的、大量的鋼結構工程信息進行完整描述，從而確定不同信息之間的關系，為鋼結構模型提供統一的信息數據，充分發揮信息的優勢。（2）模型的可視化管理。通過BIM技術建立的多維模型可直接將鋼結構施工項目的整體形態展現出來，方便技術人員進行查看，并從中尋找矛盾點和其他沖突的地方，不斷修改和完善鋼結構施工圖紙。而且，不同的單元節點都具有高度關聯性，構建可視化的BIM仿真模型能將內部的各種節點直觀展示，從而實現對整個建筑施工項目的可視化管理。（3）協同作用。由于BIM技術將各種鋼結構施工信息數據融合在一起，并進行分享，確保信息能在各鋼結構施工部門之間的高效流通，因此解決了信息不一致的弊端，鋼結構施工方可全程獲取生命周期內的項目信息，同時其他參與方也可登陸和查看施工信息，這就使得多方參與者能融入到同一個平臺更好地協同工作。
文章介紹：某校實訓大樓工程項目，訓練中心面積為5000m2，多功能演藝中心面積為4000m2，該項目內部采用鋼筋混凝土設計，外部采用鋼結構設計，其中訓練中心頂蓋采用了空間析架和單層殼體結構，鋼結構的空間尺寸，長度為96m，寬度為72m，高度為21m，其中多功能演藝中心頂蓋采用了空間析架和單層殼體相結合的組織方式，鋼結構的空間尺寸長68m，寬62m，高18m，結構安全等級為二級，結構構件材質采用Q345B。三維場地平面布置模型的建立根據項目的安全規范，利用三維模型能更加直觀展示出該項目的出入口、生活區、辦公區以及施工區和倉庫等情況，以便工作人員能提前查看施工現場的情況，從中發現存在的問題，并及時采取處理措施。數據具體應用（1）基于BIM的放線定位由于鋼結構基礎部位通常是位于土建結構中，因此土建結構的穩定性在很大程度上可以影響鋼結構的穩定性，一旦土建結構出現偏移，會使鋼結構的承重能力發生變化，由于訓練中心率先完工，因此首先對訓練中心的頂層鋼結構進行施工，現場租賃2臺大型起重機。項目部們采用BIM技術來對現場的施工放線進行定位，利用已完成的三維模型坐標，設置與實際圖形對應的坐標，根據Revit軟件中的x,y軸，導出放線定位控制點。（2）鋼結構優化方案實施該工程工作量大，為了防止鋼結構施工中出現問題，單位依據圖紙優化了鋼結構施工方案。優化前：搭建內部滿堂腳手架，利用胎架進行拼裝，形成完整的第3層小單元鋼結構框架，根據不同小單元框架的編號，按照順序進行吊裝，完成后第4,1,2層采用同樣的吊裝方式，進行焊接。內部析架以及不同小單元框架需在胎架上完成拼裝，此外，油漆涂抹，防火材料也在胎架上完成。完成以上施工，只有當整個鋼結構穩定后，才能拆除腳手架。優化后：利用胎架合并不同的小單元框架，根據優化后的方案，安裝第1層弦桿后安裝內部其他部位鋼立柱，然后第2層以第1層為支撐，安裝內部鋼立柱，第3層以此類推，最后全部完成安裝。利用胎架完成不同小單元框架結構的拼裝，以分片框架的形式，在胎架上進行組裝，然后油漆涂抹，安裝防火材料。利用胎架完成不同小單元框架結構的拼裝，以分片框架的形式，在胎架上進行組裝，然后油漆涂抹，安裝防火材料。優化前后對比：優化前小單元框架數量共107片，優化后數量減少至25片，大幅降低了吊裝頻率，控制了吊裝作業以及高處作業的危險。（3）實際效益分析①工期進度加快。通過采用BIM技術，不斷對原鋼結構施工方案進行深化設計，大幅減少了吊裝次數，省去了大量的吊裝作業，降低了吊裝操作風險，防止吊裝過程中發生安全事故，同時使鋼結構吊裝工期縮短了18%，整體工期縮短了22.0%。②鋼結構施工質量提升。鋼結構的施工質量水平高低直接決定了鋼結構項目工程的整體質量是否達到預期目標，通過BIM優化分析結構實施方案，并全方位對施工后的質量進行檢查，可發現原有的鋼柱垂直誤差降低至0，安裝高度偏差與實際差別控制在±2.0%范圍內，焊縫尺寸偏差控制在2%以內，鋼結構的施工質量整體出現上升。③鋼結構施工項目成本的降低。BIM技術的核心優勢之一就是控制項目施工過程中的成本支出，如果出現實際支出超出預算的情況，那么就需及時對施工方案進行調整，以達到成本控制的目標，該項目利用BIM技術構建三維仿真模型，解決了各種因放線定位不準確、構件精確度差、人員配置不合理等產生的一系列問題，從而避免重復加工和操作的弊端，有效控制了鋼結構施工的成本，提高了工作效率。本文作者：曾念童（三明市建筑工程施工圖設計文件審查中心）
文章介紹： 鋼結構施工全過程管理包括深化設計、材料采購、構件制造和現場安裝四個階段，每個階段又劃分為若千個工序。鋼結構施工中BIM技術應用會涉及深化設計部門、項目成本管理部門、項目生產管理部門、項目物資管理部門、項目技術管理部門、項目質量管理部門、項目物流管理部門、制作車間等。 01、傳統鋼結構施工問題分析 傳統鋼結構施工過程中信息交換不及時、不準確的問題造成了大量人力、物力、財力的浪費。部分企業和項目已經引人了信息技術，對鋼結構施工進行輔助管理，但由于各輔助軟件之間無法實現數據的及時共享，導致信息共享出現脫節，重復建模工作量也很大，影響了項目各參與方、各專業之間的協作效率和質量。 02、BIM技術在鋼結構施工中的應用優勢 鋼結構BIM技術應用的核心價值之一就是要解決施工各階段工程信息的共享問題。不同崗位的工程人員可以從BIM模型中獲取、更新與本崗位相關的信息，既能指導實際工作，又能將相應工作的成果更新到模型中，使工程人員對鋼結構施工信息作出正確理解和高效共享，起到了提升鋼結構施工管理水平的作用。在鋼結構施工過程中采用BIM模型替代傳統圖紙，建立新型管理模式，已成為鋼結構施工管理發展的必然趨勢。 03、BIM技術在鋼結構施工中的應用要點 鋼結構施工BIM應用體現在多個方面，應達到以下幾個方面的效果：模型信息共享、資源集約化管理、工程可視化管理等。 01.模型信息共享 通過將深化設計模型、工程進度、工程造價等信息的整合，形成BIM模型，實現鋼結構工程在設計、采購、制作、安裝業務上的信息共享和可視化管控。其中深化設計模型應包含零件信息、構件信息、結構信息及材料信息等內容。 02.資源集約化管理 鋼結構施工中的資源需求、材料庫存等信息，通過BIM模型的收集與歸納，按材質、類型等進行篩分、匯總，實現施工過程中的資源需求分析、訂單下達、資源接收、存量分析等集約化管理，并進-步實現施工資源的有效調度。 03.工程可視化管理 采用鋼結構BIM深化設計模型替代傳統圖紙，實現工程可視化管理，包括工程進度可視化管理和工程造價可視化管理等。在工程進度可視化管理方面，以深化設計模型為基礎，進行工程進度信息的導入與轉化;在工程造價可視化管理方面，以精細化的工程量清單為基礎，結合BIM模型更新工程施工的成本信息，進行工程造價可視化管理,實現方便快捷地查詢造價信息。 04.在深化設計階段 基于BIIM深化設計軟件，應用施工過程管理軟件的進度管理模塊功能,進行項目批次劃分和工期計劃編制。將創建的項目批次和工期計劃發送給深化設計部門，傳達項目的工期要求。深化設計部門按照批次和工期要求開展深化設計工作，并按批次進行圖紙等文件的送審。 05.在材料采購階段 應用辦公軟件處理深化設計階段BIM軟件產生的清單文件,編制生成材料采購計劃。采購計劃文件可導入施工過程管理軟件內，生成材料采購訂單。然后進行訂單發放，組織材料采購。材料進廠后，通過施工過程管理軟件的庫存管理模塊對訂單材料進行驗收入庫,將材料檢驗報表文件以附件形式上傳到施工過程管理軟件內，并與原材料信息進行綁定。實現鋼結構構件下料——采購——驗收——管理一體化。 06.在構件制作階段 通過BIM管理軟件進行圖紙文檔管理，統一管理清單、圖紙等文檔，進行后續的生產工藝文件編制工作。通過施工過程管理軟件統一管理生產管理,階段所需的報表，用于統計車間構件加工等信息，統計完成后整理成固定格式，添加并更新BIM模型的施工狀態。如條件具備，構件生產加工信息可通過現代物聯網技術，實現施工過程的實時采集。施工過程管理軟件的庫存管理功能，可對材料出入庫進行管理，定期盤點庫存材料，建立材料出入庫記錄和盤點記錄等。并且在BIM軟件中進行模型與相關資源信息、進度信息相關聯，輔助工程批次的施工進度信息的查看以及進度管理。 07.在構件安裝階段 基于BIM軟件進行鋼結構預拼裝模擬，提前制定預拼裝吊裝、安裝解決方案，通過預拼裝BIM模擬成果進行施工前三維交底、安全施工交底等。保障現場構件安裝施工安全問題以及質量問題。 04、結語 通過BIM技術進行項目鋼結構施工作業指導與管理，能夠?qū)崿F(xiàn)現場施工信息實時動態共享、使各項穿插工作更順暢、施工管理水平的提高。同時對鋼結構的深化設計費用的降低、工期的縮短、鋼結構工程量清單的提取等方面依然有著實質性方面的效果。
文章介紹： 問題： 使用“連接”按鈕創建新的鋼連接時，Revit會創建子連接并顯示以下警告： “警告 連接失敗” 解決方案： 解決此問題： 1.確保Revit是最新的。 2.打開Revit。 3.刪除子連接。 4.重新進行連接。 注意：請確保鋼構件彼此正確定位，而不略微偏離軸。使用專門用于實現的連接的連接的連接類型（例如：兩個梁、梁和柱的連接，中柱和兩個梁的連接）。在將連接類型應用于鋼構件之前，請編輯該連接類型或創建新連接。
文章介紹：對于新興的裝配式鋼結構建筑來說，傳統的設計方法已經無法滿足實際工程的需求，如果還在墨守成規，很有可能導致設計圖紙難以達到設計要求，在施工中出現多方面的問題。在傳統的設計階段，CAD二維圖紙的設計是依靠口頭傳達設計要求或者資料文件的交換，如果設計者與資料提供者對專業理解程度不一樣，或者發生設計變更卻沒有及時傳遞消息給設計者，都會導致圖紙產生質量問題。BIM技術的介入，建立協同工作模型，不僅能讓設計條件變更同步更新的及時，也能統一BIM應用以及專業的標準，建立統一的BIM工作平臺能讓設計質量流程有效的展開，內部的評審機制更加完善。在鋼結構工程中，對于鋼構件應力的要求非常嚴格。通過BIM深化設計，針對鋼結構的整體承載能力和軸承問題，對施工圖紙進行調整，不僅使承載能力得到提高，還使軸承問題得以控制，提升了設計質量。若設計圖紙出現質量問題，會提高鋼構件生產和裝配的難度，在構件拆分后，特別容易發生碰撞問題，BIM的三維模型在設計上不會存在盲點，信息傳遞及時，能夠完美解決裝配式鋼結構構件之間以及鋼構件內部之間的碰撞問題。前期階段，BIM團隊、甲方以及施工方等各參與方共同建立數據庫，將BIM建模標準、細則、BIM應用項、質量信息資料以及以往相似工程資料錄入數據庫，供鋼結構進行事前指導。
文章介紹：鋼結構加工廠收到設計和建設單位的加工圖紙，按照加工要求進行生產，鋼構件以最基本的單元在裝配式鋼結構建筑中體現。所以，鋼結構工廠內鋼構件的生廠加工質量直接影響著后期施工現場安裝的質量。為了避免鋼結構構配件生產和加工出現質量問題，我們可以在生產加工前，由生產負責人組織質量管理人員、生產加工技術人員、設計人員等對鋼結構預制件的質量控制進行深化研究，利用BIM模擬出生產制造可能出現的問題，并探討出解決方案。完成了鋼結構的深化設計之后，可以直接將鋼構件的性能參數、鋼構件的加工工藝等信息儲存在BIM數據庫內，避免信息丟失給工程帶來的質量隱患。加工廠內設計人員可以選擇合適的建模軟件，對加工的構配件進行生產模擬，在過程中可以發現尺寸、結構之間是否合理。另外，通過BIM數據庫的實時更新，根據具體要求對模型進行修改，經過進一步的信息識別，使鋼構件加工廠中的生產圖紙得到同步更新，保證鋼構件生廠加工的準確性和時效性對質量管理極為關鍵。在鋼構件生產過程中，我們可以運用BIM和RFID共同對鋼構件質量進行管控，有了RFID技術的支持，在每一個預制鋼構件生產加工時植入“RFID芯片”，芯片內包含著鋼構件的所有信息，它會隨著工程的進行一直伴隨著鋼構件本身，通過芯片的信息功能，將鋼構件的質量問題進行信息提取，然后作出分析和處理。質量問題調整之后要將質量信息及時保存，為以后發生質量問題產生責任不明時，提供質量資料明確責任主體。
文章介紹：傳統的質量管理本質上就是對質量影響因素進行分析。傳統的質量影響因素主要包括4M1E，即人機械(machine)材料(material)方法環境(environment），BIM技術的運用對4M1E有很大的影響，能夠使裝配式鋼結構建筑質量管理更有保障。（1）BIM對人的提升：工程項目的實現，是人類勞動和智慧的結晶，在裝配式鋼結構項目的質量管理中，人的因素起到?jīng)Q定性作用。傳統質量管理中，負責人通常要帶著二維的CAD圖紙到施工現場中，將圖紙中施工部位與實際施工情況比對，形成質量數據，然后回到項目部進行質量信息存檔，效率低還容易造成信息在傳遞中的丟失和失準。運用BIM對其管控，只需在手機中下載如iBan app就可在遠程直接閱讀質量信息，把BIM模型和施工質量信息相關聯，提高了工作效率和管理質量。（2）BIM對機械設備的提升：在裝配式鋼結構施工中，機械設備的重要性不言而喻，如塔吊等機械對鋼構件的吊裝、安裝等環節十分關鍵。BIM可以建立施工現場模型，對施工現場的機械機械管控，檢查機械設備的布置點位是否正確，給施工帶來方便。（3）BIM對材料的提升：對裝配式鋼結構建筑而言，對鋼材的質量控制和管理決定著后面各施工環節的質量，但是鋼材的種類和數量種類繁多，管理起來十分困難。BIM技術的介入，可以有效的計劃鋼材的庫存，在剛才進出場時，提供鋼材的材料清單，還可以用BIM與RFID結合，對鋼材進行定位、堆放以及分類的管控。（4）BIM對方法的提升：裝配式鋼結構工程比一般的鋼混工程施工技藝要高很多，關鍵施工環節，如焊接工程、安裝工程等，傳統質量控制對難度技藝較高的工程都很吃力，但是融合BIM技術能帶來很好的效果，尤其對緊固件連接、焊接和安裝等質量要求較高的環節進行施工仿真模擬演示，給現場施工和管理人員帶來很大的管理優勢。（5）BIM對環境的提升：針對于施工質量環境，如裝配式鋼結構的安裝工程，利用BIM技術可視化的特點，建立BIM三維立體模型，在施工模擬的過程中，三維動態漫游和VR技術的結合讓質量管理人員仿佛身臨其境，使鋼構件安裝過程清晰可見，感受周圍環境等因素對安裝環節的質量影響，可以事先做好該環節的質量保護措施。
文章介紹：鞍鋼集團工業廠區工程項目位于鞍山市，項目總投資達4.2億元，占地面積100畝，裝配式鋼結構廠房約1.2萬m2。項目的建筑內容包括全場的鋼結構項目，裝配式鋼結構總重量約0.35萬噸。在國內建筑業不景氣的大背景下，鞍鋼集團企業決策者決定引進國外先進的管理理念，向精細化、全面化、信息化的管理方向看齊，結合BIM手段使數據管理、成本管理、質量管理等得到發揮，促進企業轉型成功。鞍鋼工程BIM應用亮點主體鋼結構深化設計鞍鋼工程項目結構形式多樣且非常復雜，鋼構件總數量約達2萬根，施工單位在現場施工中對鋼材管控困難很大，若是按照傳統管理方式對鋼材進行管控，不僅效率低下，還會給裝配安裝等環節帶來極大不便，影響的不只只是工期，更是給施工質量帶來隱患。鞍鋼BIM小組充分分析了鋼結構的受力結構和所用鋼材性能，運用BIM對主體鋼結構圖紙進行了深化設計。從力學性能上使主體鋼結構的承載和抗剪能力得到大大提升，從管理上更是大大加強了工程質量。 圖1主廠房豎向鋼結構施工方案優選從甲方提供的設計資料分析，圖紙設計的結構布局、結構形式以及預制構件相關布置屬性等，是滿足施工安裝以及加工運輸標準的。鞍鋼BIM團隊通過對本施工單位的機械動力、吊裝能力以及對鋼材的限制等進行充分考慮，在滿足施工要求的基礎上，針對預制構件的安裝和焊接合理性，將分段方案設計運用在預制鋼構件中，如圖2所示： 圖2鋼柱構件分段設計方案施工工藝交底本鋼結構工程結構形式復雜、層高相對一般項目較高、預制鋼構件吊裝重量大，結構不同施工工藝相應變化，運用以往的技術交底只能用文字表達，一線施工人員很難理解，針對于一些技術性非常強的施工環節以及抽象的技術術語，常常出現施工錯誤，BIM的介入使工人們更直觀、精準的觀看三維模型以及三維動畫，對施工工藝、技術難點了如指掌。圖3為本鋼結構工程屋面三維動畫技術交底圖。 圖3屋面三維動畫工藝交底材料設備質量管理應用鞍鋼工程構建BIM現場模型對施工現場進行管理，根據模型中預制構件的材料表對現場環境進行合理布局，定位管理，解決現場預制構件堆場問題，場地空間狹小的難題也得以解決。同時將模型中的材料數據導入到EBIM平臺實現材料設備管控，將BIM模型與RFID芯片生成的二維碼附著于鋼構件上，預制鋼構件運輸進場后，一線工人可用手機端掃描二維碼，對鋼構件信息核對以及鋼構件跟蹤信息查詢，最后核對預制鋼構件堆放位置和安裝位置。
文章介紹：裝配式鋼結構建筑的吊裝對整個工程來說極為重要，吊裝工藝極其復雜，對于吊裝的質量控制，可以通過BIM模擬施工現場，查看吊裝機械位置是否錯誤，整體布局是否合理，將施工現場及施工機械帶來的質量問題降低到最小。運用BIM在裝配式鋼結構項目安裝階段進行質量管理，實際上就是通過BIM的三維模型進行施工模擬，將鋼結構工序用三維動畫直觀的展示施工流程，準確鮮明的向一線施工人員進行可視化的鋼結構工程技術交底，尤其是對質量控制關鍵點的可視化交底，能讓施工人員更好的理解關鍵技術、施工工藝、施工流程等難以控制的地方，以此來降低發生質量問題的概率，使施工過程的質量有保障。 安裝過程中，雖然BIM3D模型已經能夠處理大部分質量問題，但是還可以更加完善，在時間維度的基礎上與質量維度共同組成BIM5D模型。如圖3.2所示，利用完善后的5D模型可以從質量問題薄弱點出發，針對質量易發部位進行全方位重點控制，對安裝過程的調整和優化，能夠最大程度提高安裝質量。另一方面，BIM模型儲存的大量信息形成清單式的質量控制，通過查詢可以得到鋼結構構件的編號、類別、ID識別碼等，在模型中進行質量識別時可同時獲取相應鋼構件的質量檢查結果，提高管理效率。鋼結構建筑構件種類和數量都很多，可以根據鋼結構建筑的功能特性，將鋼結構整體質量要求分解成組成建筑物的鋼構件質量要求。以鋼構件的質量標準作為衡量基礎，現場一線施工人員通過BIM模型定位鋼構件的具體位置，然后對鋼構件的質量數據進行收集，完成對質量監測的數據反饋，讓施工方對工程質量信息同步掌控，對檢測的鋼構件制定質量控制措施。
文章介紹：某校實訓大樓工程項目，訓練中心面積為5000m2，多功能演藝中心面積為4000m2，該項目內部采用鋼筋混凝土設計，外部采用鋼結構設計，其中訓練中心頂蓋采用了空間析架和單層殼體結構，鋼結構的空間尺寸，長度為96m，寬度為72m，高度為21m，其中多功能演藝中心頂蓋采用了空間析架和單層殼體相結合的組織方式，鋼結構的空間尺寸長68m，寬62m，高18m，結構安全等級為二級，結構構件材質采用Q345B。三維場地平面布置模型的建立根據項目的安全規范，利用三維模型能更加直觀展示出該項目的出入口、生活區、辦公區以及施工區和倉庫等情況，以便工作人員能提前查看施工現場的情況，從中發現存在的問題，并及時采取處理措施。數據具體應用（1）基于BIM的放線定位由于鋼結構基礎部位通常是位于土建結構中，因此土建結構的穩定性在很大程度上可以影響鋼結構的穩定性，一旦土建結構出現偏移，會使鋼結構的承重能力發生變化，由于訓練中心率先完工，因此首先對訓練中心的頂層鋼結構進行施工，現場租賃2臺大型起重機。項目部們采用BIM技術來對現場的施工放線進行定位，利用已完成的三維模型坐標，設置與實際圖形對應的坐標，根據Revit軟件中的x,y軸，導出放線定位控制點。（2）鋼結構優化方案實施該工程工作量大，為了防止鋼結構施工中出現問題，單位依據圖紙優化了鋼結構施工方案。優化前：搭建內部滿堂腳手架，利用胎架進行拼裝，形成完整的第3層小單元鋼結構框架，根據不同小單元框架的編號，按照順序進行吊裝，完成后第4,1,2層采用同樣的吊裝方式，進行焊接。內部析架以及不同小單元框架需在胎架上完成拼裝，此外，油漆涂抹，防火材料也在胎架上完成。完成以上施工，只有當整個鋼結構穩定后，才能拆除腳手架。優化后：利用胎架合并不同的小單元框架，根據優化后的方案，安裝第1層弦桿后安裝內部其他部位鋼立柱，然后第2層以第1層為支撐，安裝內部鋼立柱，第3層以此類推，最后部完成安裝。利用胎架完成不同小單元框架結構的拼裝，以分片框架的形式，在胎架上進行組裝，然后油漆涂抹，安裝防火材料。利用胎架完成不同小單元框架結構的拼裝，以分片框架的形式，在胎架上進行組裝，然后油漆涂抹，安裝防火材料。優化前后對比：優化前小單元框架數量共107片，優化后數量減少至25片，大幅降低了吊裝頻率，控制了吊裝作業以及高處作業的危險。（3）實際效益分析①工期進度加快。通過采用BIM技術，不斷對原鋼結構施工方案進行深化設計，大幅減少了吊裝次數，省去了大量的吊裝作業，降低了吊裝操作風險，防止吊裝過程中發生安全事故，同時使鋼結構吊裝工期縮短了18%，整體工期縮短了22.0%。②鋼結構施工質量提升。鋼結構的施工質量水平高低直接決定了鋼結構項目工程的整體質量是否達到預期目標，通過BIM優化分析結構實施方案，并全方位對施工后的質量進行檢查，可發現原有的鋼柱垂直誤差降低至0，安裝高度偏差與實際差別控制在±2.0%范圍內，焊縫尺寸偏差控制在2%以內，鋼結構的施工質量整體出現上升。③鋼結構施工項目成本的降低。BIM技術的核心優勢之一就是控制項目施工過程中的成本支出，如果出現實際支出超出預算的情況，那么就需及時對施工方案進行調整，以達到成本控制的目標，該項目利用BIM技術構建三維仿真模型，解決了各種因放線定位不準確、構件精確度差、人員配置不合理等產生的一系列問題，從而避免重復加工和操作的弊端，有效控制了鋼結構施工的成本，提高了工作效率。本文來源：建筑技術開發 第47卷第5期作者：曾念童（三明市建筑工程施工圖設計文件審查中心）
文章介紹：BIM鋼結構工程已經在現代化鋼結構工程應用當中取得了不錯的成效，能夠在鋼結構工程的各個方面體現出來。BIM技術的主要作用就是解決鋼結構工程當中經常出現的一些問題，比如制作和裝配過程中出現的問題。不過任何一種施工最重要的環節還是對施工現場的管理和組織，面對當前的建筑物構建現場裝配來說，鋼結構工程是一個非常重要的環節。BIM技術的應用對鋼結構工程施工現場的管理有很重要的作用。我們都知道，鋼結構工程當中使用的鋼材料價格是非常高昂的，而且需要很多人工勞力，這就造成鋼結構工程所需要的成本較高，這也是當前鋼結構工程施工過程中最主要的問題，也是最需要解決的問題。對于這種情況，一般情況下業主方都會考慮到這方面的影響，然后再做最后的決策。BIM技術其實就是采用信息化管理方式來調整整個鋼結構工程，對鋼結構工程進行全面的管理工作，是一種系統化的管理方式，而且還包括工程施工的管理工作。所以，BIM技術對鋼結構工程來說是非常重要的，可以有效地提高鋼結構工程的質量和效率，BIM技術的應用還可以有效降低鋼結構工程的成本消耗，采用科學合理的方式降低成本，從而提高整個鋼結構工程的效率和質量，而且現在很多人在施工材料的選擇上都會選擇鋼材料，BIM技術的出現和應用也給我國鋼結構工程的未來發展奠定了扎實的基礎。
文章介紹：B辦公樓位于北京市朝陽區，歷經七年于2012年上半年建設完工，用鋼總量超14萬噸。工程整體采用鋼結構搭建，包括兩座傾斜塔樓（分別為52層和44層、雙向內傾斜度均為6°）和懸臂連體結構，其中1#樓標高237米，2#樓標高194米，懸臂連體結構位于地面上方163米，前端無支撐伸出超過70米長的懸臂，給人以強烈的視覺震撼[4]。該工程鋼結構設計中軟件Tekla Structures的應用如下：（1）整體三維建模。B辦公樓整體結構新穎獨特，主樓結構包含上千個不規則菱形鋼結構框架，而且懸臂連體部分借鑒了橋梁建造技術，節點布設復雜，對構件生產加工精度要求較高。為此，B辦公樓采用整體三維建模的方式構建工程BIM模型，一方面可以將鋼結構有關構件加工精度和拼裝工藝等信息實時通知給各參與方，另一方面可以通過Tekla Structures中的三維工具操作及時發現設計中存在的問題，并進行優化。（2）節點深化。B辦公樓鋼結構外框架節點設計是項目開發的重中之重，是保證建筑主體鋼結構穩定和具有足夠承載力的關鍵環節。利用Tekla Structures軟件可以專門對這部分復雜的節點進行二次開發和深化設計，通過調整參數和自動匹配功能智能化、自動化形成菱形節點搭建方案，還可以通過強度校核和調入模型等功能，確定優化后的節點設計方案是否滿足工程設計質量要求。（3）自動生成圖紙。B辦公樓主體結構復雜，鋼用量大，且多為非標準構件，如果光憑構件生產廠商繪制構件圖紙，不僅工作量大，短時間難以完成，而且還易出錯。本次工程中利用軟件自動出圖功能進行工程構件圖紙的繪制，鋼結構設計共出圖超4萬張，在設計方案變更時也能迅速為各參與方提供實時、準確的圖紙。（4）摘料及套料。摘料和套料是工程前期的重要準備工作，可以直接影響到整個工程質量。B辦公樓異形構件較多，采用傳統的摘料方法難以準確提取構件的實際尺寸，而借助Tekla Structures軟件可以在深化設計階段直接讀取構件更新后的參數數據，以供采購和供應廠商準備構件。而且軟件中的排版套料功能可以合理地將構件排列在板材上，盡可能地減少板材的浪費，降低工程材料成本。本文節選自《鋼結構深化設計軟件Tekla Structures應用研究》作者：黃秋瑜（南寧職業技術學院）僅做分享交流 版權歸原作者所有
文章介紹：Tekla作為BIM軟件家族中的一員，常被用于鋼結構工程當中。在鋼結構預算中，Tekla既存在著優勢同樣也暴露出了些許不足。下面就讓我們來簡單了解一下吧！Tekla軟件應用于工程預算的優勢如下：（1）Tekla3D模型創建完畢，可自動導出預算所需的各類圖紙及工程量統計報表，且隨著工程進度的不同，3D模型若進行修改，軟件可自動更新圖紙和材料統計清單，特別是對異形構件和大型結構而言，手算繁雜且誤差大，Tekla軟件的應用提高了預算的效率，減小了誤差。（2）不同國家和地區都有各自的建設規范和材料標準，且隨著材料和工程技術的發展，規范和標準也會有所調整。Tekla軟件有針對不同國家的安裝環境，有不同的語言環境及截面型材庫，用戶也可根據需要添加符合規格的型材，規范了材料的采購。Tekla軟件應用于工程預算的不足之處如下：（1）我國預算規則復雜，不僅有全國統一的清單規范，針對不同地區還有各自的定額規則。但是Tekla軟件中沒有內置這些規則，有待開發一些內置這些規則的插件。（2）軟件工程量統計的準確性取決于模型創建是否精準，對于模型中有重疊的部分，軟件默認沒有扣除重疊部分面積，會導致統計結果有誤差，對于重疊部分需手工進行核實或軟件更新補丁進行修改。
文章介紹：針對于目前在鋼結構設計中暴露出的問題，設計人員可有針對性地開展深化設計。簡單來說，深化設計即是借助于高新設計軟件實現設計的可視化，并以此來幫助設計人員判斷設計方案是否存在碰撞問題、節點連接是否可靠、建設成本是否在可接受范圍內。近些年，BIM技術得到了快速的發展與推廣，并在鋼結構建筑的設計中取得了一定應用。BIM技術即是借助于智能化管理手段，對建筑項目從規劃、招投標、設計、施工、運營、維護等全過程開展動態的監管與調節，并通過相應的軟件實現對各個環節的串聯與協調，其憑借自身智能化、科學化、高效化的優勢在建筑行業得到了越來越多的關注?；谏衔牧信e的設計問題，在鋼結構深化設計，BIM技術的應用可主要歸為以下幾個方面。鋼結構設計內容整合在BIM技術應用于鋼結構設計中，一般采用Tekla Structures進行分析，借助于該軟件可以實現對鋼構件的全面設計。在該軟件中導入建筑平面設計的基本參數即可生成具有直觀效果的三維模型，以此來彌補二維平面圖對于空間位置判斷的不便。此外，在該軟件中還可根據建筑受力類型的不同建立粗略的模型用于設計方案合理性的初步判斷。在完善暖通、電氣等附屬設計后該軟件還可以進一步完成對設計方案的經濟效益驗算，并提供修改意見。相較于傳統設計最大的區別即是打破了不同設計軟件之間的阻隔，可將多個設計內容整合至一個平臺完成，極大地精簡設計流程、縮短設計周期，此外還有利于設計方案的合理性判定。通過這一變動，不僅能夠緩解傳統設計中存在的設計獨立問題，同時也有利于建筑合理性的提升，全面改善項目設計水平。鋼結構構件碰撞處理BIM技術能夠生成具有直觀效果的可視化模型，彌補了平面設計方案在空間位置表達上的缺陷。在鋼結構建筑中常用的梁柱、樓板、樓梯、管線等都可以通過navisworks完成其空間位置上的碰撞檢測，以此來幫助設計人員在設計初期就規避可能存在的碰撞問題，盡可能地規避因空間布置不合理導致的方案變更，并間接降低項目風險。對于存在碰撞問題的情況，設計人員還可以借助BIM技術進行優化處理，譬如在某部位先進行一大尺寸構件的作業，造成空間上的阻擋，使得后續施工缺乏必要的作業面，進而導致構件返工，在這樣的情況下BIM技術能夠?qū)κ┕み^程進行模擬，并在結構的適當位置預留孔洞，為后續作業的開展建立良好的條件。鋼結構施工偏差處理BIM技術是一項跨越項目全周期的管理技術，其不僅可以用于前期的輔助設計，同時還能夠在后續的施工過程中進行持續的指導。具體來說，在施工時可將實際的施工參數導入至BIM平臺中，并通過對應的軟件完成其施工質量的評價，若其不符合要求，軟件將反饋校正意見。此外，BIM技術也可以對鋼構件的生產、轉運進行溯源，并生成具有一定可視化功能的模型，對實際施工過程進行動態模擬。對于實際施工中的誤差，經過處理后將傳遞給設計人員，便于其對方案做出適當?shù)恼{(diào)整。以徐州奧體中心的建設為例，其技術人員通過BIM技術對建筑的核心部件展開管理，在設計方案與實際模型的可視化比對中實現了施工的實時指導與科學校正。鋼結構施工成本控制在鋼結構建筑的傳統設計中，對于建設成本、工程量的管理主要是通過廣聯達來完成的，但該軟件僅對工程各項參數進行靜態分析，而欠缺對于市場動態等外界環境的判斷與調整。在BIM技術中，則引入了時間這一參考要素，通過對材料成本、方案改動、工程進度等動態因素的分析實現對成本的精確計算。此外BIM技術也可對多種方案進行成本比對，選擇具有最佳經濟性、功能性的構件尺寸及數量，以此來達到優化方案的目的。同樣以徐州市奧體中心為例，該項目所涉及到的鋼構件主要為箱型彎扭構件、變截面圓錐管以及大直徑彎弧管，經過BIM技術的模擬核算，可以得到各構件上各個位置的應力水平。在此指導下完成施工作業，其可以大大提升結構布置的合理性，同時也能極大地規避潛在的施工風險，避免返工的發生。鋼結構施工成本控制除了需要合理利用BIM技術外，還要求設計人員對于市場走向有著準確的把握，并以此及時調整方案，提高成本控制的準度。文：周健宇 中交第四航務工程局有限公司
文章介紹：自從工程師們擺脫了純手工的方式進行手工計算與手工設計，CAD、BIM等技術就在建筑行業當中流行開來。中國建筑業信息化率也在逐步提高，這其中由于CAD作為傳統平面組合設計，針對建筑結構與建筑設計發揮的效果并不理想。因此，基于BIM技術的鋼結構工程深化設計逐漸在世界流行，成為建筑業信息化進程的新秀，可以對施工時間、施工質量和施工成本進行管理，使工民建技術層次得以提高。獨立的信息板塊使各參與方無法有效進行合作，而BIM技術最強大的功能就是實現信息的共享，這種以各種信息技術為基礎演變而來的多方信息共享技術是建筑行業發展至今對信息技術的必然需求?；贐IM技術的鋼結構工程深化設計應用的意義基于BIM技術的鋼結構工程深化設計應用的意義主要是在于提高信息的共享效率、實現了對項目全過程的管理與控制。BIM構建的模型呈現三維立體性，具有可視化的優點，能夠較好地對于不同構件之間的互動與反饋進行模擬。同時，基于BIM技術的鋼結構工程深化設計應用能夠減少不同設計師所帶來的各個專業施工圖紙交叉問題，真正意義上在設計階段就不同專業之間相互碰撞檢測和專業協調做出貢獻，最大限度減少投資，提高項目的施工效率。除此之外，基于BIM技術的鋼結構工程深化設計應用的高度模擬性更是貫穿于項目的全過程，包括項目的施工方案的制定、施工順序的優化、進度的管控、后期運營維護和檢修、特殊情形下整體安全性評估等，這些都對項目的實施和運維有著重要的意義。文：尉雪梅 中冶（上海）鋼結構科技有限公司
文章介紹：在建筑工程資料管理中應用BIM已經成為了建筑企業發展和改革的必然趨勢。利用BIM對建筑工程進行資料管理可以使工程項目在設計、施工等工作上更加高效，減少了建筑工程發生意外情況的概率，對企業的發展大有助益。BIM技術在鋼結構廠房的改建工程中的應用主要具體在以下幾個方面：（1）方便建立模型利用BIM技術以及BIM軟件，建筑工程的相關工作人員可以更加方便快速完成模型的建立，而且通過BIM技術完成的模型能夠以三維立體的效果展現出來，相較傳統的二維模型有絕對的優勢。利用BIM技術建立模型的根本實際就是通過BIM軟件的強大的建模能力，將信息數據庫建立成為三維實體，這種BIM軟件的人機交互界面比較友好，其他功能也比較強大，在具體的結構設計以及連接部位、各節點的設置上都可以達到比較好的效果。建模過程中涉及到的任何問題都能夠以信息數據的形式儲存起來，任何在實際建筑工程中涉及到的問題都能夠以立體的方式展示出來。如圖3-6是Revit軟件進行建模的界面。 圖3-6Revit軟件建模界面（2）結構設計與分析利用BIM軟件建筑工程師們能夠在完成初步的結構設計之后，將相關數據錄入到BIM軟件之中，在完成模型的建立之后，建筑工程師就可以利用BIM軟件的結構分析功能，完成對模型節點、鋼結構零件的結構分析，進一步確定鋼結構的各部件之間的連接方式，還可以自動進行荷載量分布的計算，并以直觀的圖像或者文本將分析結果導出。但是由于不同軟件采用的BIM標準是不一樣的，大部分的BIM軟件是以其開發公司所屬國家或者地區的BIM標準作為標準進行分析的，因此在引進我國使用時，需要配合一些其他軟件，使分析的結果符合我國的BIM標準設定。（3）深化設計深化設計是鋼結構廠房改建的圖紙設計中非常重要的一步，在傳統模式下進行深化設計是比較復雜的，而且很容易出現錯誤或者發生遺漏，深化設計要求設計師將廠房結構的每一個細節都計算好。利用BIM軟件，建筑設計師可以更加方便的做出廠房改建的深化設計圖紙，將連接節點的要求以數據的形式錄入，BIM軟件就可以自動進行計算，有效的提高進行深化設計的效率。如圖3-7就是TeKla Structures軟件進行深化設計數據計算的界面。 圖3-7 TeKla Structures軟件設計數據計算目前開發出的BIM軟件中還沒有一款能夠完全替代工程師進行深化設計運算的，在運算的過程中會遇到一些比較復雜的結構，還有很多節點的相關數據運算不在BIM軟件的數據庫中，這些部分無法讓軟件自動計算，需要建筑設計師手動進行設置。（4）整合工程量雖然說鋼結構建筑的結構比較簡單，建筑施工過程比傳統混凝土結構建筑的施工的步驟要少很多，但是這畢竟是一個建筑工程，涉及到的內容還是比較多的，就以建筑過程中需要用到的材料來說，這些材料不僅在數量上存在不同，在形狀、強度、剛度要求上也存在不同，一個鋼結構廠房的搭建需要用到很多種類的鋼材料，而且根據這些材料的使用用途的區別，又將這些材料按功能性進行了區分。因此進行鋼結構建筑的工程量的整合統計是比較繁瑣、工作量比較大的一項工作，根據相關研究人員的統計，光是整合工程量就要占用整個鋼結構廠房的造價計算時間的一半，在改建工程中也是如此，利用BIM軟件進行工程量的統計則能夠大大縮短這一時間。（5）優化流程利用BIM技術和平臺，能夠使建筑工程中的信息交流效率得到很大的提高，并且加強資源的共享，促進跨專業的協作，在管理工作中能夠起到一個很好地協調作用，使建筑工程中控制流程走向的工作更加的高效。傳統的建筑工程中使用的流程方式中需要建筑設計人員進行大量的圖表繪制和數據計算，需要制作大量的平面圖紙給建筑工程的不同參與方查閱，以此來保證各方之間的協作和信息共享。使用BIM技術和軟件之后，這項工作更加簡單明了，效率得到很大的提升。而且建筑工程的各參與方能夠通過BIM軟件進行信息的交流，不必像傳統的建筑工程中的一樣設置很多的節點，還專門開展不同領域之間的交流會議，耗費大量的時間，使用BIM技術將會大大減少在這個方面的時間投入。（6）管理優化建筑項目能夠順利進行并且保證經濟效益就需要進行嚴格高效的管理，包括造價管理、進度管理、施工管理等等，在傳統的建筑項目中，管理工作涉及到的人員比較多。建筑工程涉及到了很多的工作，建筑企業需要把這些工作分包給專業的施工團隊，所以一個建筑工程涉及到了很多家單位。管理人員應該將建筑工程涉及到的工作分配好，在具體的建筑工程中，管理人員還應該將工作細化，把施工工藝具體落實到個人，保證責任到人。進度管理工作人員應該起到協調各家單位工作的作用，合理的安排不同施工單位的工作時間。在這一過程中涉及到的管理人員任務都是比較重的，而且設計人員也需要參與管理，因為經常會有工程中不同環節的管理人員向建筑設計師匯報建筑工程的對接情況，所以設計師的工作量也比較大。利用BIM技術和平臺，不同項目環節的負責人可以將工程數據信息錄入到BIM軟件平臺上，BIM軟件能夠?qū)⑦@些數據進行儲存和管理，并形成模型，建筑工程的進度報告也可以直接通過軟件導出，減少了設計人員在這方面的精力浪費。（7）施工優化鋼結構作為建筑工程中非常常見的一種建筑結構，其制作安裝是十分重要的工作。若是鋼結構的材料和安裝工作出現問題，就很有可能影響建筑結構的穩定，造成建筑整體存在安全隱患。因此，為了保證建筑的質量，在鋼結構建筑工程中，應該重視各部件的安裝工作，避免其在使用過程中造成安全問題。隨著科技的發展和經濟的進步，很多消費者對建筑的要求都有所提高，在廠房的建造和改建中，使用的施工工藝要求也越來越高，在這種情況下，施工的難度也越來越大。因此施工過程中可能會出現新的問題，為了避免出現施工技術不能夠完成廠房建造或設計不合理導致施工無法進行等情況，在進行施工操作之前，建筑設計人員可以先利用BIM軟件進行施工模擬，這樣就可以及時的發現可能會出現的問題并進行改進。通過BIM軟件進行模擬也能夠指導施工人員進行更加安全的施工過程，并且提高施工的精確性。作者：和一平 僅供學習交流 版權歸原作者所有
文章介紹：在鋼結構工程施工中，為了更好地提高行業的競爭力，通過BIM技術的運用，可以充分滿足行業的數字化發展需求，提高鋼結構工程項目的施工質量。但是，由于鋼結構工程項目的特殊性，在實際的施工中，經常會受到設計因素、施工因素的影響，最終降低工程質量。因此，在鋼結構工程中，施工人員要掌握BIM技術使用的重要性，通過施工方案的完善以及工程項目管理工序的確定，細化工程項目管理方案，規范鋼結構施工質量，滿足行業的經濟運行及安全發展需求。BIM技術特點BIM技術作為建筑模型，通過信息化平臺的設計，可以將信息化的技術管理作為重點，通過信息以及周期等參數的分析，穩步提高工程項目的施工質量。一般情況下，BIM技術特點體現在以下方面：第一，可視化。結合鋼結構工程項目的施工特點，在BIM技術施工中，可以結合鋼結構工程項目的特點，將工程項目通過3D效果進行展示，可以幫助施工人員按照各個構件的施工標準進行施工，穩步提升工程項目的質量，避免鋼結構施工隱患的出現；第二，項目的可協調性。BIM技術施工中，通過3D視圖的應用，可以幫助施工人員了解施工工序，減少施工時間，逐步降低鋼結構的施工難度；第三，模擬性。通過對鋼結構施工工序的分析，在BIM技術使用中，可以結合鋼結構的模擬實驗進行項目檢測，這種施工工藝可以逐步提高鋼結構的施工效果，之后按照項目需求設定應急處理方案，避免施工隱患及施工偏差問題的出現。內容來源：《居舍》2021年9月（下）作者：周立臣 潘禮新 洪圖 中建八局第二建設有限公司僅供學習交流 版權歸原作者所有
文章介紹：在信息技術不斷發展的今天，建筑行業已經有了翻天覆地的變化，尤其是在鋼結構設計，傳統的工作路程和信息傳輸技術已經不能滿足當今時代的發展。在這樣的背景下，BIM技術的成功應用在鋼結構設計中，不僅提高了鋼材行業的數字化程度，具有更高效率的信息共享資源，這一技術在信息完備性、信息關聯性、信息一致性、可視化、協調性、模擬性、優化性和可出圖性等方面都有著其優勢。BIM技術在鋼結構設計中具體應用實現鋼結構設計的可視化使用BIM技術進行建模，可以清楚地繪制出需要的建筑物結構，因此在鋼材設計時，可以很好的匹配工程項目設計的需求，鋼結構設計也能實現可視化。這種三維技術可以直接進行碰撞檢查，模擬實際施工情況，及時發現誤差，減小出現事故的可能性。結構組件檢索的可視化能力進一步提高，在提取鋼結構模型的基礎上實現。這使得結構工程師在模型中搜索并選擇特殊的結構元素，從而進行定量分析，精準的把握鋼結構的設計要求。此外，通過三維渲染動畫效果，可以逼真的模擬出所有環境，特別有利于鋼結構各材質進行定性分析，極大的提高了作業圖紙以及現場焊接工作的成功率，同時鋼結構作為精密度要求較高的建筑材料，需要結構工程師把控好鋼結構設計的重點以及需要注意的事項，單純的依靠大腦無法記住所有要點，BIM技術在鋼結構設計中實現可視化，有效的避免設計過程中出現的人為錯誤。所以BIM技術可以通過事物建模將其鋼筋的放置、材質的模型以及放置角度完美的呈現給設計者，實現模型的可視化。在鋼結構建模中的應用現代建筑工程項目中大量使用鋼材，但是鋼的結構設計比較復雜，特別是大量鋼材進行連接時，重要部分的受力分析變得更加復雜，不僅要考慮鋼材的正常銜接還有配件加入之后的使用效果都需要進行考慮，一個小誤差的出現往往就會導致建筑安全性收到威脅。在鋼的參數共享時，也可以應用BIM系統，在螺旋的數量以及間距中，只需要利用BIM技術調節參數就可以，設計人員只需要大致畫出連接件的位置就可以。以3D結構代替實際物理結構，將鋼筋屬性用詳圖表示出來，精確得到鋼筋的物理結構，并且對于復雜的連接處，可以進行放大處理，避免鋼筋重疊碰撞帶來的結構不牢靠風險。在構建關聯性結構模型中應用在關聯性結構模型的構建過程中，需要注意的事項比較多，在傳統的CAD繪圖時代，所有設計人員都要對關聯性進行總結，解決對稱關聯性方面隱藏的問題。在BIM技術應用之后，在3D模型中，能夠直接展示出對稱關聯和不對稱關聯，大大減少了工作量。通常，鋼材結構都要進行耐壓、耐腐蝕等方面的考慮，國家也有相應標準對鋼材進行考核。傳統的結構性能分析都要大量工程人員進行，并且需要投入的配套設施耗資大，時間長，并且不能很好的保證誤差在合理范圍內，極大的拖延了設計的工作進度。大型鋼結構工程項目中應用我國在設計家會展中心時，室內室外展示面積巨大，工程量非常大，各種設計結構十分復雜，對于鋼結構要求過高，不同樓層需要的鋼材有所不同，依靠CAD二維繪圖根本無法及時完成任務。因此，設計部門開始考慮使用BIM技術，首先對會展中心主體部分進行3D建模，然后將主體部分與其他各個專業分別建好的模型進行對接，尤其是鋼材在各個建筑位置的配合效果，在得到的完整模型中進行排查隱患，查找問題，確認方案是否可行，直到最后施工完成，未出現結構方面的問題。BIM技術能夠很好地較少返工現象，縮短工期，將設計好的鋼結構完美的應用到大型建筑項目中。BIM技術在鋼結構設計中的應用流程及效果鋼結構設計中的施工工藝鋼材作為建筑工程的主要材質，設計要點以及工藝流程需要根據鋼材的應用場所而定，大致可以將鋼結構設計分成使用環境及結構選型。首先需要判斷設計的鋼結構是否滿足使用環境，不同樓層的建筑物對于鋼材的要求不一致，鋼結構作為支撐高層建筑物承重量的關鍵，所以需要硬度強、耐腐蝕性好、抗干擾能力強的材質。并且在結構選型過程中需要了解不同材質的特點，尤其是設計的初級階段，“概念設計”是鋼結構設計的關鍵所在，設計工程師需要結合鋼材的整體特性以及使用過程中的配合效果進行設計。需要做的技術準備工作為圖紙會檢→技術交底→機具準備→構件進場、驗收及堆放。應用難點由于鋼結構建筑在我國是一種新興技術，所以在設計質量、設計人員等方面的技術還不夠成熟，缺少專業的指導。在前期鋼結構設計方案的提出后，有可能出現一系列不能達到預期效果的問題，這就需要在后期各部門之間不斷地溝通、完善最后達成一致，在此之后，還需將調整方案一層一層傳達到下一部門。BIM建模后形成的效果（1）鋼結構BIM三維實體建模的實質是計算機預裝配和實現“所見即所得”的過程。首先，通過三維實體建模，將鋼筋、裝飾材料的連接、螺栓焊縫等信息全部輸入到整個模型中，BIM三維實體模型與未來建筑的實際情況完全一樣。拉拔中的所有尺寸，包括桿的長度，橫截面尺寸和桿的相交角，都包括在拉深圖中。（2）通過建立實體模型，可以在模型中任意旋轉和查看材料的特性，也可以任意生成任意截面，軟件可以自動對撞和校核，解決了結構與結構、結構等專業碰撞的問題。（3）通過建模，解決了節點布置和不規則裝飾材料設計的問題。（4）在施工過程中可以將更多的能量集中在現場的關鍵部位，對其進行超前控制和嚴格控制。作者：周瑜 江西新鋼設計院
文章介紹：BIM技術可以從廣義和狹義兩個角度來解釋。狹義上的BIM僅僅是指包含數據信息的建筑模型本身。而廣義上的BIM技術則是指一系列相互關聯的功能，例如信息、技術、協同、標準等。建筑信息模型（BIM）技術的實踐應用首先是整個行業的一個思想的變革，是一個逐漸學習，逐漸發展提高的過程，鋼構企業在將BIM技術應用到實處也需要投入相應的資源。鋼構企業計劃學習BIM技術并用于實踐的時候，首要的是組建一個BIM技術團隊，并對團隊成員進行一系列的技術培訓，并且在兩到三個項目中進行試點，以便積累BIM技術在具體施工項目中的實用經驗。在試點項目應用BIM技術的同時，BIM團隊還可以建立適應自身企業的內部BIM標準。建筑信息模型技術在鋼結構項目中應用是一個從初級到高級的漫長過程。在鋼構件制造中的應用是通過運用相應的技術軟件創建模型開始的，然而企業在應用BIM技術的初始階段，不能也不可能放棄原有的管理體系與模式。這時BIM軟件僅僅只能作為輔助工具，若是企業在BIM軟件的選擇上做出了錯誤的決定，那么企業的BIM應用則不能完全結合自身的管理體系，BIM技術也就不能完成自己的目標效益。對于BIM軟件，國際上有很多公司開發的軟件都被定義為BIM軟件，這讓許多期望引入BIM技術的企業無從選擇。Revit系列軟件（Autodesk公司）、ArchiCAD系列軟件（Graphisoft公司）、MicroStation系列軟件（Bentley公司）是目前在國內外建筑行業內應用比較廣泛的BIM軟件。但上述三種系列軟件多用于混凝土建筑，在鋼結構項目中運用最為普遍的是由芬蘭Tekla公司所開發的Tekla Structures軟件。Tekla Structures軟件前身是Xsteel，Xsteel一直是國際上應用最廣泛的鋼結構深化設計軟件，在全世界的占有率超過60%，在2000年進入中國建筑市場后，發展了為數眾多的忠實客戶。隨著BIM概念的普及推廣以及慢慢深入人心，Tekla公司也緊隨建筑業數據化、信息化的發展趨勢，進一步開發Xsteel并推出了Tekla Structures，使其成為一款真正的BIM軟件。Tekla Structures是以信息模型開發為基礎，以先進的開放式技術為基礎，面向建筑業的軟件，能為鋼構項目的概念設計、深化設計、制作、安裝等過程提供技術支持。由于深化設計（詳圖設計）是整個鋼構項目中承上啟下的關鍵環節，Tekla Structures是在這方面表現特別出色的技術軟件。因此，Tekla Structures在鋼構項目中能夠負擔項目概念規劃的數據，也可以從深化設計的數據出發對鋼結構工程的制造和安裝階段進行管理。同時，Tekla Structures進入我國市場已有不少年，已經擁有一定的客戶群，其在市場上的通用度也越來越高。作者：鄭皓予 僅供學習交流 版權歸原作者所有 如有侵權請聯系刪除
文章介紹：來源：深圳BIM聯盟 裝配式是建筑中的構件，對建筑進行連接與裝配，當BIM技術和預制裝配式相結合，能產生良好的建筑效果，為建筑企業帶來良好的經濟效益。01參數化構件管理BIM技術對建筑模型確定時，結合預制裝配式構件，匯合收集裝配式構件的相關數據，構件的尺寸、規格、使用情況，形成一定的數據，進而產生具體參數。方便工作人員進行參考及數據處理，很好的提升項目效率。02可視化構件查看在項目中預制構件輕鋼結構在項目實施過程中容易遇到問題，如構件規格不匹配，安裝環節出漏洞等。BIM技術可視化在模型中直觀的展現輕鋼結構的安裝環節，對復雜環節進行模擬，以保證在實際實施中不出差錯，構件返工等問題。03現場施工及放置安排輕鋼結構預制構件運輸?shù)浆F(xiàn)場后，由于面積大，所占場地空間多，現場還有其他的構件，如托運到現場后找不到放置位置，便需要重新運回，影響了施工的效率。BIM技術可進行施工構件放置的模擬，幫助提前預判。減少務必要的運輸環節。04輕鋼結構裝配階階段對預制構件輕鋼結構進行施工進度模擬，直觀展示項目的進度安排。對項目關鍵階段鏈接、不就搭接進行虛擬模擬，形象的指導施工安裝工作。了解整個項目的進度時間，總結各階段的計劃于實際差別的原因，找出解決方法，為后期項目提供參考。BIM技術在預制構件輕鋼結構中的應用，體現在數據化管理、虛擬模擬、現場施工安排、進度模擬等各個方面，為項目效率的提升提供技術支撐。
文章介紹：鋼結構住宅的施工階段是設計-制造-安裝整個流程中最為重要的一環，裝配化程度高的特點，決定它對施工現場有著嚴格的要求，鋼梁和鋼柱的連接、預制墻板與主體結構的連接、墻板與墻板之間的連接等都非常的重要，施工的誤差和錯誤直接關系著項目的安全可靠性，所以施工質量的好壞直接影響著住宅的整體品質。BIM技術在這個實際建造的過程中，可以發揮虛擬可視化的特性，在 BIM模型中，將施工過程實時模擬。BIM技術應用價值主要體現在以下幾個方面：（1）BIM技術虛擬4D施工模擬過程BIM模型借助可視化模擬軟件，可以實現對施工現場的4D施工模擬，把整個工程現場在虛擬模型中描述出來，進行分析模擬，調整施工方案，減少施工過程中的返工次數，避免資源浪費，同時達到提高住宅質量的雙贏效果。同時在4D施工模擬過程中，編制更為可靠地進度表，與三維模型對接，對施工方案和計劃安排進行預演，在視頻中直觀、形象、系統的考察方案的可行性。這樣方便施工方對項目的施工過程和施工進度進行很好的整體掌控。（2）BIM技術提高施工管理能力為了保證施工順利安全的進行，為了控制施工的整體質量和精度，對施工現場有效的規劃和管理顯得尤為重要。BIM技術可以對施工的安全、進度和質量進行很好的管理，通過軟件平臺，.管理人員對施工現場實時的掌控；同時，在4D施工模型的基礎上，增加成本緯度的數據，還可以實現精細化的預算和項目成本可視化統計。
文章介紹：鋼結構住宅中規劃設計方案決定著項目后期的市場價值、建筑形態、成本投入、施工質量、綠色性能等，所以設計階段往往是項日交流、溝通和協調最多的階段，也是開發企業最重視的階段。在這個階段，設計者要進行方案設計、初步設計和施工圖設計這三個過程，其中每個過程都影響著后期的施工。BIM技術的核心是三維模型形成的數據庫，將設計者的建筑信息集成化，為參與各專業之間提供了協同工作平臺;基于虛擬的BIM模型，項目的參與方可以更有效的進行設計溝通:模型同時表示的是建筑中某一特定的實體及其元素，并且相互關聯，當發生設計變更時，可以自動的聯動更新。BIM模型改變了傳統CAD設計過程，極大的提高了設計效率和設計質量。在鋼結構住宅中的應用，BIM價值體現在以下幾個方面：（1）BIM技術提高戶型通用性在鋼結構住宅的設計中，BIM技術的應用在戶型通用設計上發揮著很大作用。由于鋼結構這些民用住宅某些程度下可以看作是簡單的單元重復，房型簡單的設計特點決定了它可以批量、標準化和模塊化設計。鋼結構住宅可以做到大開間、大跨度的居住空間，由于室內不存在剪力墻的原因，空間往往可以靈活的分割，設計師在進行戶型平面設計時，會根據家庭不同年齡段的結構變化，針對不同住戶設計需求設計出通用化，標準化和長久化的住宅空間。這種通用住宅體系靈活多變的設計理念，可以通過BIM技術的優勢，進行標準化、多樣化、精細化和個性化設計。同時，還可以通過BIM的虛擬特性，進行戶型變化模擬，在滿足客戶需求的同時又可以提高工作效率和生產效率。（2）BIM技術提高整體綠色性能鋼結構住宅本身就是綠色建筑，其推行的最大的目的就是節能、環保、工業化程度高。BIM技術的應用，可以使鋼結構住宅通過設計的力量來提高住宅的整體綠色性能。在方案設計過程中，基于BIM平臺，借助BIM相關綠色分析軟件，可以對住宅室內外進行日照、采光、能耗、結構等方面分析，幫助設計師優化調整設計方案，既能整體提高住宅的使用體驗，提升住宅性能，又能保證建筑物的綠色節能。（3）BIM技術優化構件種類對于裝配式鋼結構住宅來說,少的構件種類和數量可以提高開發企業的效益、提高鋼結構住宅的裝配化程度，所以在鋼結構住宅設計時，優化和減少構件的種類和數量，變的十分重要。BIM技術的應用，在進行構配件預拼裝時，通過模型可視化功能檢驗構件之間的連接，就構件設計的不合理性進行調整，從而優化構件，在滿足空間形式和結構安全的條件下，盡量減少構件的種類,減少連接節點:;通過BIM技術的應用，構件種類的減少直接導致了成本的減少、構件的生產加工速度加快、構件施工安裝難度降低，大大提高了工作效率和裝配化效率。
文章介紹：部品及構件相關配套產品的不成熟和不完善，成為了阻礙我國住宅產業化推進的重要因素。住宅產業化的實現，要求的是住宅建筑設計必須以標準化、工業化。在鋼結構住宅設計體系中，通過BIM進行設計并指導生產，可以精確地把握構配件特征，得到統一標準的預制梁板柱、門窗、家具等，而進行到施工裝配，BIM則可以通過產品目錄，指導構件的裝配位置、裝配順序，最終確保在縮短工期的前提下，提高住宅工程的質量。BIM技術在構件生產階段發揮以下幾方面作用。（1）BIM技術在構件加工中信息橋梁作用傳統預制構件的加工過程中，往往會由于個人或設計變更圖紙流轉不及時等因素造成信息的丟失和誤解，給預制加工造成很大風險。而BIM技術的運用，從根本上保證了預制加工圖紙的準確性，避免了構件信息的丟失和錯誤。因為BIM技術的信息流轉過程是完全圍繞BIM數據模型進行的，在圖紙信息表達和圖紙設計變更上都能準確無誤的通過云平臺傳遞至預制加.工單位，預制單位能夠根據需要快速的調整。同時，構件的施工圖紙通過規范的約束導入到預制加工單位的專業軟件，可以快速的進行分段編號和信息統計，為圖紙的校核生成節約了大量的人力和時間。（2）BIM技術在構件生產加工的管理作用預制構件生產廠商繼承BIM模型中的信息，確保質量的同時，BIM技術可以優化構件的生產，對同一型號、同一材質的構件同一批次生產，這樣集中生產的模式，可以合理安排工人工作，減少了怠工顯現，有利于工人集中精神，提高工作效率。BIM技術的另一優勢是，BIM信息通過先進軟件的對接自動輸出到后邊鏈接的終端接口，配之以自動化的設備和先進的終端采集工具，充分的應用數字化技術，進行工場化和機械化生產，這種模式降低了工作人員的勞動強度，減少人員的數量，確保了構件的生產質量。（3）BIM技術在建設構件“族”庫的完善作用一個完善的構件“族”庫，可以幫助設計師在創作過程中根據設計需求選取合適的構配件，不但可以優化方案設計，還可以減少構件后期的深化設計，提高設計效率。BIM技術可以實現這個選取應用的過程，在BIM云平臺下，預制工廠將場內能夠生產的成品虛擬構件上傳到BIM構件庫中，當方案確定后，施工企業就可以從工廠內選取所需成品構件;同時，這還是一個相互的過程，設計師還可以自行的設計構件，然后上傳到制作構件來豐富BIM構件庫的建設。
文章介紹：BIM模型中包含鋼結構工程項目信息詳細的描述。鋼結構施工方案的編制人員能夠通過BIM技術中參數化建模來提高施工組織和部署的效率和質量，在鋼結構施工安全管理中更有利于施工人員對鋼結構施工過程中的危險源進行事前預測和控制?？偨Y(jié)其應用優勢有以下幾方面:（1）信息的完備性。BIM模型是一個基于多源信息的混合數據模型，除了對工程對象進行3D幾何信息和拓撲關系的描述，BIM還包括完整的工程信息描述，如設計信息、施工信息、維護信息以及對象之間的工程邏輯關系等。BIM技術能夠為鋼結構施工現場管理提供精確的模型和參數，達到鋼結構與其他專業的信息集成，形成統一的信息資源整體，隨時調取查看使用，提高信息的可利用率。（2）模型信息可視化管理。使用BIM技術建立的三維模型能夠直觀的將建筑物的外形和內部構造展現出來，在平面視圖修改模型中的某一構件，則相應的其他視圖均聯動修改，確保了模型信息的精準性。同時，每個單元模型在整個模型中都是相互關聯的，施工模擬過程均是同步進行的，在任一單元模型發生變化時及時變化關聯的模型，能夠直觀的查看施工過程中的安全隱患，提前采取措施避免安全事故的發生，確保了鋼結構的施工安全管理的可視化運行。（3）安全識別、巡檢和安全技術交底。鋼結構施工作業前，利用BIM技術模擬現場吊裝過程，對模擬過程中發生的碰撞問題或危險性較大的問題進行識別，提前發現安全隱患，并采取有效措施進行處理；利用BIM技術制作三維圖片或動畫，對鋼結構施工人員進行安全技術交底，讓鋼結構施工人員掌握正確的施工方法和施工中的注意事項，提高施工人員的警惕性，防止因交底不到位致使施工人員操作不當而引發的安全事故。施工過程中利用BIM技術開展安全巡檢，現場實際安全防護設施布置與模型進行比對，及時發現缺失的安全防護設施。同時，還可以利用BIM技術模擬鋼結構施工期間發生安全事故的疏散方案和救援方案，一旦發生安全事故時，確保人員和財產損失的最小化。（4）信息一致。鋼結構施工安全管理所有參與者均可協同工作。BIM解決了分布式異構工程數據之間的一致性和全局共享問題。即各參與方在鋼結構施工周期內乃至建筑全壽命周期內各個階段，都在同一個模型平臺中進行信息的創建、管理和共享，不需要重新創建相同的信息。各參與方只需要一個通行賬號便可在模型平臺上進行相關的查詢和修改，模型信息能根據相關參與方的修改內容及時自動更新，各參與方享用一個信息平臺，基于同一個模型開展安全管理工作，保證了所有鋼結構工程信息的一致性，實現了信息傳遞的準確性，有利于鋼結構施工安全管理的及時性和暢通性。
文章介紹：2002年，Autodesk的PhilBernstein為闡述該公司AEC相關產品的功能設計理念后，首次提出Building Information Modeling(BIM)這個術語。之后，Charles Eastman、Jerry Laiserin及McGraw-Hill建筑信息公司等都對其概念進行了定義，目前相對較完整的是美國國家BIM標準（National Building Information Modeling Standard，NBIMS）的定義：“BIM是設施物理和功能特性的數字表達；是各個領域內信息的集成化和專業化，各方單位可以通過同一平臺來進行協同工作，且信息可共享”。BIM在鋼橋應用中的特點BIM技術在橋梁工程中的應用是十分廣泛而重要的，特別是對于鋼結構的橋梁而言，進行BIM技術的應用探究更是不可或缺，因為BIM技術針對于鋼橋的應用具有以下幾個方面的優勢和特點：（1）鋼橋由于其結構復雜，構件繁多，且構件與構件之間的連接和裝配也較為復雜，需要較高的安裝技術，而通過BIM可以有效地建立制造、施工階段的三維模型來進行預演，使得技術人員能夠提前了解整體結構和局部結構的制造和裝配，并且可以通過不斷試錯的預演模式來找到解決問題的最佳途徑。（2）鋼橋的全生命周期建造過程中最為關注的也是其結構性能指標，而建立鋼橋BIM模型可以專門針對其結構性為進行分析，對其性能指標進行存儲和傳遞，因此鋼橋的結構信息、性能信息有效地貫穿了整個橋梁的全生命周期，不會因建造和時間的推移而遺失。（3）鋼橋中存在橋面板局部疲勞損傷，加勁肋局部穩定等特殊行為，而通過建立鋼橋BIM信息模型，可以將此類特殊問題進行獨立化管理，并將相關設計規范統一輸入到信息模型中以便隨時校核，提高了設計的效率，也為后期施工和管養提供了可靠地數據，使得信息集成化和一體化。
文章介紹：該項目是一個某智能化全封閉綜合料場工程，網殼形狀是正方四角錐﹐總體是拱型結構。網殼支承都是建立在下弦柱點周邊支承基礎上的，結構大小為網殼南北向總數量為50道軸線，柱距4m，1軸—50軸長度總共為380m;東西跨度方向A一K軸共96m，簡殼最大垂直距離是53.6m，網格大小約為4m×4m，連外部構件的厚度一同算，總厚度可達3.95m左右。通過上弦支撐的應用，為不違反結構制約道路凈空的規定，網殼支撐條件是要在1.5m高的鋼筋混凝土柱之上施工。在垂直方向是通過3個獨立網殼構成，每一個網殼就是一個區段，網殼跨度兩側下方布置平板支座帶靠背支座?？傮w效果為圖1所示。 圖 1 某智能化全封閉綜合料場工程效果示意圖BIM在方案中的應用難點分析以前傳統的施工方法，大部分是憑著技術人員與專家多年工作經驗進行施工，沒有辦法用數據進行描述，也無法對施工方案進行直接計算、比較等，就更沒有辦法預測出施工過程中突然發生的問題。而BIM施工模擬的創建，將方案整個過程映射成為虛擬環境，就能夠很真實地把施工方案展現出來，再憑借虛擬環境對整個項目施工過程進行全程掌控，倘若發現問題，即采取相應的措施進行處理，以便于達到比較.驗證、完善、優化方案等目的。在建筑項目施工過程中，通過建立BIM模型，對施工方案進行模擬。此模型可以采用模擬建筑施工的虛擬環境，能夠發現施工過程中將有可能出現的問題與潛在風險。通過發現的問題與風險再對模型進行相應的調整與修改，直到虛擬環境中不存在問題與風險為止，這樣就可以通過BIM模型來對實際建筑項目施工進行指導，從而有利于施工按期完成，同時還使施工質量得到保障。應用BIM技術的優勢在于為原料煤棚工程建設給予強大的技術支撐，并指導實踐操作﹐幫助具體建設方編制有關施工措施，但要實現BIM技術的應用還需解決一些重點問題：1)大體積擋煤墻三維可視化展示。應用BIM技術創建原料煤棚大體積擋煤墻﹑冷卻水管﹑鋼筋的三維模型，仿真模擬大體積擋煤墻實施過程，在冷卻水管設計要求的基礎上實現降溫管控，并通過冷卻水管及鋼筋三維可視化模型的應用及時調整碰撞位置。2)BIM技術在網殼吊裝施工方法的應用。通過BIM技術的應用，仿真模擬網殼地面拼裝前后步驟及方位，起步吊裝、高空拼裝等過程，可視化模擬汽車吊的停機方位、吊車臂伸長距離、吊車臂傾斜度，不斷地模擬﹑仿真、嘗試，最終形成一個優秀的吊裝方案。BIM施工模型構建BIM施工模型與BIM設計模型還存在很多不同，前者主要用于對建筑項目工程施工指導，后者主要針對建筑項目設計過程進行指導，施工與設計是兩個完全不同的概念與工序。前者能夠?qū)κ┕がF(xiàn)狀比較客觀、真實地再現﹐比如施工各段的劃分、構件的拆分等，此外，還包括施工機械﹑臨時設施等過程，而后者就不能包含這些內容。該智能化全封閉綜合料場工程就是運用Revit軟件系統構建的施工模型，再依據CAD工程設計圖紙，遵照施工現場有關計劃安排與相關規定，對BIM模型進行第2次分解。其目的就是為了后續施工過程中應用與提取相關工程信息帶來便利。BIM模型詳如圖2所示。 3D施工工況展現與工程量的統計BIM施工模型主要包含多方面內容，甚至連施工現場的大門與圍欄都能模擬出來，總之與實際狀況一模一樣，通過三維模型體現各節點施工情況﹐如此，就可以對施工現場進行更形象、更真實地展現。從而更方便對施工方案的可行性進行驗證。運用Revit明細表，對BIM施工模型鋼結構件中的各種名稱、編號、規格以及材質等進行統計。而且還能通過其計算功能對各構件質量進行統計，在這當中，鋼構件的質量與長度可以作為塔吊選擇的參考依據。此外，再依據構件開始吊位、質量以及安裝空間等情況進行全過程的模擬，對其安裝可行性進行分析，從而進一步對堆場進行合理配置。通過有關統計研究表明，S省H大學體育館工程建筑包括Q235B與Q345C兩類主要材質，鋼構件總共近400件，其中整體提高部分有58件，整個項目鋼構件總重量大約為500t，其中整體提升部分約有150t，單件分段吊裝最大重量與單件分塊吊裝最大重量分別為85kN、95kN。大跨度網殼吊裝方案仿真模擬啟動Fuzor軟件，將建立好的網殼起步模型導入軟件，從而開展模擬起步網殼吊裝過程。設置好汽車吊停機方位及起步網殼地面擺放方位，在應用程序中對汽車吊型號根據網殼吊裝需求展開科學選擇。具體如圖3所描述。 圖 3 汽車吊與起步網殼擺放位置汽車吊行駛到預先設置好的方位，汽車臂緩緩地伸至預先設定距離，在延伸過程中必須根據汽車吊臂實施要求進行，具體如圖4所描述。 圖 4 吊裝過程在抓取網殼過程中，仿真模擬網殼吊裝前后環節，汽車吊完成首段網殼抓取后需要實施網殼旋轉提升，具體如圖5所描述。 圖5 網殼提升過程結束高空施工后，要對北側山墻進行施工，選用小拼單元散裝方式進行，并且要根據沿軸線由上往下、自外到內的要求一步步完成。待網殼高空拼裝操作結束后，再根據拼裝前后順序把山墻實施好。具體如圖6所描述。 圖 6 山墻安裝 圖 7 網殼整體完成圖7為網殼施工結束后的總體效果。利用模擬網殼起步區域及高空散拼的吊裝，該項目采用的吊裝設備達到吊裝要求，優化、改進了吊裝實施方案，能很好地完成項目施工。出處：長春工程學院學報（自然科學版）2021年第22卷第4期作者：唐徐林僅供學習交流 版權歸原作者所有 如有侵權請聯系刪除
文章介紹：BIM技術相比于其他以往的傳統繪圖軟件（例如MicroStation和AutoCAD）的最大優勢在于可視化，設計人員可以充分利用搭建的模型使得圖紙顯示功能化和模塊化。此外，BIM技術還可以更直觀更生動地對制圖的結果甚至繪圖過程進行展示，而且BIM技術可以自動生成各角度的視圖，這樣設計人員不僅可以減少對空間模型抽象思維的想象，更能減少設計過程中錯誤發生的概率，提高設計效率。另一方面，因為BIM技術可以在設計和建造鋼結構廠房的各個專業和各個廠家實現較好的對接，所以它能減少各專業之間的沖突，降低成本。對于鋼結構廠房的建造，BIM技術有利于施工單位在施工過程中安裝和構件的加工及各項分析等工作，而且BIM技術的四維施工模擬可以清晰直觀地模擬施工順序、施工界面、各專業之間配合等工作過程。 對于鋼結構廠房的建造來說，其中一個較大的難點在于碰撞識別，比如構件、管線或設備之間是否發生碰撞、是否滿足安裝所需空間和凈高的要求等。圖1為某鋼結構廠房內部管線的鳥瞰圖，從中可以清晰地看出管線與其他構件之間的關系，并且可以較快地找到碰撞點，進行碰撞檢查。如發現問題，在前期盡快解決碰撞問題，可以節約成本、提高效率。為了方便現場人員進行施工順序調整、施工進度和計劃編制等工作開展，更準確地對現場條件進行判斷，可以利用BIM技術建立可視化的模擬環境。目前常用的項目管理軟件為P3，但是P3缺少形象直觀的載體，只是單純對項目的文字和圖表進行描述。而這方面恰恰是BIM技術的優勢，BIM技術不僅可以直觀的對實體進行模擬，更重要的是可以對輸出的結果進行展示、計算。相對于傳統計算工作量大、工作時間長、計算結果準確率低等問題，BIM技術可以直接生成造價預算和工程量表格。此外，BIM技術提供的三維效果圖、漫游、動畫等技術可以讓非專業人員清晰直觀地對項目進行快速了解。
文章介紹：在建筑工程資料管理中應用BIM已經成為了建筑企業發展和改革的必然趨勢。利用BIM對建筑工程進行資料管理可以使工程項目在設計、施工等工作上更加高效，減少了建筑工程發生意外情況的概率，對企業的發展大有助益。BIM技術在鋼結構廠房的改建工程中的應用主要具體在以下幾個方面：（1）方便建立模型利用BIM技術以及BIM軟件，建筑工程的相關工作人員可以更加方便快速完成模型的建立，而且通過BIM技術完成的模型能夠以三維立體的效果展現出來，相較傳統的二維模型有絕對的優勢。利用BIM技術建立模型的根本實際就是通過BIM軟件的強大的建模能力，將信息數據庫建立成為三維實體，這種BIM軟件的人機交互界面比較友好，其他功能也比較強大，在具體的結構設計以及連接部位、各節點的設置上都可以達到比較好的效果。建模過程中涉及到的任何問題都能夠以信息數據的形式儲存起來，任何在實際建筑工程中涉及到的問題都能夠以立體的方式展示出來。（2）結構設計與分析利用BIM軟件建筑工程師們能夠在完成初步的結構設計之后，將相關數據錄入到BIM軟件之中，在完成模型的建立之后，建筑工程師就可以利用BIM軟件的結構分析功能，完成對模型節點、鋼結構零件的結構分析，進一步確定鋼結構的各部件之間的連接方式，還可以自動進行荷載量分布的計算，并以直觀的圖像或者文本將分析結果導出。但是由于不同軟件采用的BIM標準是不一樣的，大部分的BIM軟件是以其開發公司所屬國家或者地區的BIM標準作為標準進行分析的，因此在引進我國使用時，需要配合一些其他軟件，使分析的結果符合我國的BIM標準設定。（3）深化設計深化設計是鋼結構廠房改建的圖紙設計中非常重要的一步，在傳統模式下進行深化設計是比較復雜的，而且很容易出現錯誤或者發生遺漏，深化設計要求設計師將廠房結構的每一個細節都計算好。利用BIM軟件，建筑設計師可以更加方便的做出廠房改建的深化設計圖紙，將連接節點的要求以數據的形式錄入，BIM軟件就可以自動進行計算，有效的提高進行深化設計的效率。目前開發出的BIM軟件中還沒有一款能夠完全替代工程師進行深化設計運算的，在運算的過程中會遇到一些比較復雜的結構，還有很多節點的相關數據運算不在BIM軟件的數據庫中，這些部分無法讓軟件自動計算，需要建筑設計師手動進行設置。（4）整合工程量雖然說鋼結構建筑的結構比較簡單，建筑施工過程比傳統混凝土結構建筑的施工的步驟要少很多，但是這畢竟是一個建筑工程，涉及到的內容還是比較多的，就以建筑過程中需要用到的材料來說，這些材料不僅在數量上存在不同，在形狀、強度、剛度要求上也存在不同，一個鋼結構廠房的搭建需要用到很多種類的鋼材料，而且根據這些材料的使用用途的區別，又將這些材料按功能性進行了區分。因此進行鋼結構建筑的工程量的整合統計是比較繁瑣、工作量比較大的一項工作，根據相關研究人員的統計，光是整合工程量就要占用整個鋼結構廠房的造價計算時間的一半，在改建工程中也是如此，利用BIM軟件進行工程量的統計則能夠大大縮短這一時間。（5）優化流程利用BIM技術和平臺，能夠使建筑工程中的信息交流效率得到很大的提高，并且加強資源的共享，促進跨專業的協作，在管理工作中能夠起到一個很好地協調作用，使建筑工程中控制流程走向的工作更加的高效。傳統的建筑工程中使用的流程方式中需要建筑設計人員進行大量的圖表繪制和數據計算，需要制作大量的平面圖紙給建筑工程的不同參與方查閱，以此來保證各方之間的協作和信息共享。使用BIM技術和軟件之后，這項工作更加簡單明了，效率得到很大的提升。而且建筑工程的各參與方能夠通過BIM軟件進行信息的交流，不必像傳統的建筑工程中的一樣設置很多的節點，還專門開展不同領域之間的交流會議，耗費大量的時間，使用BIM技術將會大大減少在這個方面的時間投入。（6）管理優化建筑項目能夠順利進行并且保證經濟效益就需要進行嚴格高效的管理，包括造價管理、進度管理、施工管理等等，在傳統的建筑項目中，管理工作涉及到的人員比較多。建筑工程涉及到了很多的工作，建筑企業需要把這些工作分包給專業的施工團隊，所以一個建筑工程涉及到了很多家單位。管理人員應該將建筑工程涉及到的工作分配好，在具體的建筑工程中，管理人員還應該將工作細化，把施工工藝具體落實到個人，保證責任到人。進度管理工作人員應該起到協調各家單位工作的作用，合理的安排不同施工單位的工作時間。在這一過程中涉及到的管理人員任務都是比較重的，而且設計人員也需要參與管理，因為經常會有工程中不同環節的管理人員向建筑設計師匯報建筑工程的對接情況，所以設計師的工作量也比較大。利用BIM技術和平臺，不同項目環節的負責人可以將工程數據信息錄入到BIM軟件平臺上，BIM軟件能夠?qū)⑦@些數據進行儲存和管理，并形成模型，建筑工程的進度報告也可以直接通過軟件導出，減少了設計人員在這方面的精力浪費。（7）施工優化鋼結構作為建筑工程中非常常見的一種建筑結構，其制作安裝是十分重要的工作。若是鋼結構的材料和安裝工作出現問題，就很有可能影響建筑結構的穩定，造成建筑整體存在安全隱患。因此，為了保證建筑的質量，在鋼結構建筑工程中，應該重視各部件的安裝工作，避免其在使用過程中造成安全問題。隨著科技的發展和經濟的進步，很多消費者對建筑的要求都有所提高，在廠房的建造和改建中，使用的施工工藝要求也越來越高，在這種情況下，施工的難度也越來越大。因此施工過程中可能會出現新的問題，為了避免出現施工技術不能夠完成廠房建造或設計不合理導致施工無法進行等情況，在進行施工操作之前，建筑設計人員可以先利用BIM軟件進行施工模擬，這樣就可以及時的發現可能會出現的問題并進行改進。通過BIM軟件進行模擬也能夠指導施工人員進行更加安全的施工過程，并且提高施工的精確性。
文章介紹：今天分享一篇來自于公眾號中鐵市政環境建設有限公司的技術文章，主要教大家如何利用Revit軟件創造鋼結構節點。所謂的鋼結構是由鋼制材料組成的結構，是主要的建筑結構類型之一。結構主要由型鋼和鋼板等制成的鋼梁、鋼柱、鋼桁架等構件組成，并采用硅烷化、純錳磷化、水洗烘干、鍍鋅等除銹防銹工藝。各構件或部件之間通常采用焊縫、螺栓或鉚釘連接。因其自重較輕，且施工簡便，廣泛應用于大型廠房、場館、超高層等領域。鋼結構容易銹蝕，一般鋼結構要除銹、鍍鋅或涂料，且要定期維護。在Revit軟件中，根據創建方式的不同，鋼結構的創建大致分為以下幾類：（1）利用REVIT自帶的系統族組合創建鋼結構節點；（2）利用常規模型的族創建鋼結構節點；（3）利用體量創建鋼結構節點。本文介紹的是使用利用REVIT自帶的系統族組合創建鋼結構節點，創建內容參考第十三期圖學會BIM結構二級題目見下圖。 第1步使用REVIT自帶的“結構樣板”族樣板創建項目文件。打開項目文件后首先按照項目要求載入H型鋼柱族，按照要求設置H型鋼柱族參數，進行繪制。 第2步鋼柱繪制完成后載入工字鋼族，載入完成注意根據題目要求調整工字鋼參數并調整視圖范圍，調整完成后進行工字鋼梁的繪制。 第3步繪制完成后在載入雙角鋼連接族，并按照題目要求調整尺寸，放置于規定位置。 第4步完成以后，再次載入六角螺栓族，載入完成后按照題目要求調整尺寸，放置到指定位置完成繪制。 第5步完成模型。供稿：技術中心編輯：于鐵主辦：黨委宣傳部僅供學習交流 如有侵權請聯系刪除
文章介紹：目前，BIM技術在鋼結構加工制造中應用的最為廣泛。將鋼結構的深化階段與加工制造歸并在一起，是因為深化設計通常也由鋼結構公司自主完成，使得BIM技術得到了更好應用。要想實現從設計到制造流程全數字化，前提是要將BIM建筑信息模型用于鋼結構詳圖設計和制造環節。設計模型可以重復利用，這樣不僅可以提高工作效率還可以改進制造質量。除此之外，鋼結構詳圖設計和制造軟件中使用的信息數據可以在相關的建筑活動中共享，因為這些信息數據是基于高度一致、協調以及精確的建筑信息模型的數字設計基礎之上的。制造模型還可以在完成加工詳圖設計之后用來進行四維建模，不僅如此，還可以用來與其它建筑專業和模型進行碰撞檢查。因為鋼結構安裝階段并不穩定，有可能還會發生變更，因此制造模型與最后的竣工狀況是不對等的。結合鋼結構安裝階段的信息，再次進行沖突檢查，對空間緊張的建筑來說是非常必要。在總體成本上，將BIM運用于鋼結構供應鏈中還有一個優勢，由于近幾年制造成本和安裝成本不斷上漲，為了其不利影響，要在設計流程中考慮“制造的簡單性”。制造商和設計人員之間能夠形成一種自然的反饋循環，這是因為在制造環節當中有設計模型的存在。也就是說，制造方面是在建筑設計流程中首先要考慮到的問題。設計模型可以實現共享，縮短招標周期的一種有效方法就是與制造商共享設計模型，這樣就會有利于制造商編制與設計模型相差不多的投標書。協調好其他建筑結構與鋼結構之間的關系不僅可以減少現場發生的問題，還能使安裝成本得到降低。
文章介紹：Tekla Structures是一款廣受業內人士青睞的鋼結構深化軟件，在鋼結構項目中，其應用主要有：（1）模型處理Tekla Structures建模功能強大，界面清晰簡潔，可操作性強，便于快速建模。BIM技術信息化建模的過程實質上是搭建一個基于三維實體對象的數據庫的過程。在模型中，零構件的位置坐標、截面型材、零構件編號、材料等信息都可以對應的存儲于該零構件的數據庫中，而且在有需要進行信息補入時，建模人員也可以利用用戶定義屬性功能來隨意鍵入所需存儲的信息，再以三維實體的方式供使用。雖然Tekla Structures也具備結構分析的功能，但是由于標準及使用習慣的不同一般來講并不常用。（2）節點制作與自動制圖利用Tekla Structures參數化的節點制作功能，在節點模塊中鍵入構成節點的尺寸，螺栓大小，孔徑，焊縫等信息，軟件便可根據所鍵入數據庫的信息自動生成鋼結構構件間的連接節點，而且需要修改時，只需調整節點參數，模型中的連接節點也會自動變更，相當?shù)谋憬?。?dāng)遇到本身軟件節點庫中沒有的較為復雜的節點時，用戶可以根據需要進行自定義，做成自定義節點塊以供使用。而且Tekla Structures也擁有強大制圖能力,能基于集成的信息模型自動的生成零構件圖，布置圖，施工圖等。同時也可以根據客戶的不同要求制作圖紙模版，將企業標簽，材料列表等寫入軟件中，方便出圖人員使用，避免繁瑣的傳統作業過程的出現，制圖精確地高，信息詳盡，提高制圖效率。（3）招投標與工程量統計良好的三維可視化能力可以使招投標雙方都對整個項目的結構構造有很清晰的理解，也可以在模型中提取各自所需要關注的工程量信息，以報表的形式輸出，而項目投標書中的工程量信息以及技術資料信息都能依靠Tekla Structures快速完成。良好的可操作性可以降低信息錯誤率，縮短統計時間。（4）碰撞校核、工廠加工及進度控制Tekla Structures與Tekla Bimsight都具備進行碰撞校核的能力，一般Tekla Structures主要用于所建模型中結構的檢測。而Tekla Bimsight則可以進行包含綜合管線等信息的綜合模型的碰撞檢測，其檢測更為全面。碰撞校核可以顯著減少工廠及現場的返工率，防患于未然。相比傳統的人工查圖的檢測方式不僅提高工作效率，也大幅降低了錯誤率。在工廠加工的過程中，利用Tekla Structures生產加工圖，并智能的將模型中的構件焊縫，截面，孔徑等信息導入數控車床指導加工，提高加工精度。而鋼結構工程項目進行的過程中，可以用BIM技術對項目進行進度管理在Tekla BIM模型中鍵入構件的生產，裝配計劃等時間節點的信息，可視的對項目進行進度控制，模擬現場裝配的時間流程，起到優化項目進度管理的作用，便于作業人員了解整個項目的施工計劃。（5）模型綜合，施工管理Tekla Bimsight可以對各專業的模型進行信息匯總，融合為集成的BIM信息綜合模型，對項目有整體的把控。起移動終端能便捷的指導現場施工，便于信息的及時反饋，促進現場信息的實時共享，提高施工管理效率。
文章介紹：本文源自微信公眾號：宏建智慧建造 有時候使用鋼結構雨棚的形狀會比較特殊，利用Revit的體量功能來創建又會過于繁瑣；今天就教大家使用屋頂功能來創建弧形鋼結構雨棚。（如下圖）首先打開項目，在平面圖繪制一根參照平面線（默認快捷鍵RP），點擊生成的參照線對其進行命名。使用屋頂-拉伸屋頂功能，將工作平面指定為剛才新命名的參照平面上，選擇合適的立面視圖進行繪制。第一步第二步第三步選擇合適的標高，并繪制出相應的弧形屋頂形狀。將屋頂?shù)哪J類型更改為玻璃斜窗，同時將屋頂需要的各種屬性進行修改。幕墻嵌板一般使用玻璃，網格1和網格2的布局選擇固定距離300mm（橫向和豎向的豎梃間距都會為300mm），網格1和網格2的內部類型選擇矩形豎梃（也可以根據自己的需要創建相應的豎梃，載入項目后進行替換）。這樣就完成了使用屋頂功能進行弧形雨棚的繪制。
文章介紹：某雙層鋼結構橋梁位于人工河區域，橋梁上層為人行橋，下層為車行橋，上下層橋使用支撐鋼管連接，構造復雜，工藝難度高，造型獨特美觀，為便于設計工作的開展，達到最佳的設計效果，要重視對BIM技術的應用，具體如下：（1）三維建模鋼結構橋梁設計中應用BIM技術，設計人員應結合實際情況提取關鍵部位并形成構件對象。傳統鋼結構橋梁設計中，往往需要使用大樣圖、細部圖進行設計，效果差，拓展性差。應用BIM技術構建數據信息模型，能夠為設計工作提供巨大便利。同時也能夠調整優化施工方案，提升鋼結構橋梁設計效果。舉個例子來說，通過利用Solidworks軟件，輸入各項數據建立三維模型，非常便于后續調整工作的進行。再例如：應用CATIA軟件，該軟件自帶鋼結構設計模塊，能夠?qū)崿F(xiàn)開孔等各項作業，為鋼結構橋梁施工建設提供便利。（2）對模型進行計算與分析在鋼結構橋梁設計中，需要計算整體模型，并且需要分析部分模型節點。應用BIM技術計算分析模型，使得鋼結構橋梁設計更加的簡單化，縮短建模時間，提升建模效率。在過去，鋼結構橋梁設計中各項構件存在交互性差的問題，這會極大的模型計算時間，進而影響到設計效率。應用BIM技術展開設計工作會，通過構建建筑信息模型，將橋梁結構位置放置于同模型框架下，能夠?qū)崿F(xiàn)系統化設計，提高交互性，更加便于施工。舉個例子來說，利用Revit Structure軟能夠?qū)崿F(xiàn)對模型的快速計算和分析，有助于提升設計效率，保證設計質量。（3）對圖紙的輸出在過去的一段時間里，鋼結構橋梁設計中設計人員主要是借助CAD軟件來對設計圖紙進行輸出的，在多人協作設計的情況下，對于設計精度要求較高，一旦出現失誤，將會給設計質量及后續施工造成極大的影響。將BIM技術應用于鋼結構橋梁設計中，建立三維立體模型能夠充分體現橋梁特征，甚至能夠?qū)⑷S模型直接輸出作為施工圖，為工程項目建設起到輔助作用，并將其和鋼結構加工企業對接，保證鋼結構構件的精準度，促進施工質量的提升。（4）虛擬拼接應用BIM技術設計鋼結構橋梁，能夠?qū)崿F(xiàn)虛擬拼接。具體來說，在應用BIM技術的過程中，一方面可以實現對設計階段所完成模型的虛擬拼接，另一方面則是能夠結合實際的施工情況，對施工現場的鋼結構橋梁結構參數及各項數據進行高效化的采集、整合分析，并以此為基礎調整優化設計模型，確保三維模型符合實際需求，以便于更好的指導完成接下來的拼裝工作?？萍伎焖侔l(fā)展的背景下，BIM技術將會更加完善，功能更加突出，在鋼結構橋梁設計中將會實現更加高效、全面、有效的應用。（5）設計后期的應用現階段，部分企業往往會忽視鋼結構橋梁設計后期各項工作，最終導致產生設計缺陷，引發質量瑕疵。為更好的保證鋼結構橋梁的安全可靠應用，延長其使用壽命，規避安全隱患問題的發生，設計人員要高度重視設計后期各項工作。將BIM技術應用于鋼結構橋梁設計后期階段，不僅能夠建立三維模型，同時也能夠建立數據平臺，為鋼結構橋梁設計全過程提供重要的支撐與參考。模型管理人員應從設計、施工環節入手，充分考慮其可追溯性，賦予模型零部件出廠信息、構件涂裝顏色等方面的信息，避免施工出現差錯。在鋼結構橋梁設計施工完成并投入使用之后，模型管理人員需要定時定期的在模型當中錄入鋼結構橋梁所出現的銹蝕以及疲勞損傷等現象，以便于實現統一化、規范化管理，在數據將至危險值的時候，能夠及時發出預警信息，及時采取措施加以解決，有效提升鋼結構橋梁管理水平，保證橋梁的安全可靠使用。（6）橋梁可視化技術交底在鋼結構橋梁設計工作中，技術交底是一項至關重要的工作，設計人員應和施工單位展開及時的溝通，促使雙方及時明確鋼結構橋梁設計意圖、設計注意事項以及設計難點及關鍵點等等，確保雙方能夠知根知底。傳統方法的應用，無法很好的明確設計意圖，極易導致出現設計不符要求或者施工不符要求的現象，如出現更改現象，將會在一定程度上延誤施工進度。應用先進的BIM技術展開設計模擬工作，重點做好關鍵環節的模擬，能夠幫助施工人員及時掌握設計意圖，明確所需要注意的問題，并對重點施工內容、環節進行標準，使其可視化，為接下來的高效施工提供重要的保障。在完成技術交底工作后，使得施工工藝、技術的應用更加準確化，確保符合設計及施工要求，達到最佳的施工質量，延長鋼結構橋梁使用壽命。來源：《關于BIM技術在鋼結構橋梁設計中的應用》范治軒 黃澤銀
文章介紹：BIM技術用于鋼結構工程的方法，詳細說明如下：1. 模型建構：使用BIM軟件建構鋼結構工程的三維模型，模型中應當包括鋼結構的所有元素，如柱、梁、鋼材、焊接部位等，這些模型元素還應當標注有一定的參數，比如體積、尺寸、等級、材質等，為后面的計算提供數據。2. 模型分析：當建立完三維模型之后，需要使用適當?shù)挠嬎丬浖M行模型的分析，分析的時候需要考慮各種影響因素，如彈性變形、抗壓強度、抗剪強度、斜截面變形系數等，以此來確定鋼結構的穩定性、可靠性和安全性。3. 模型優化：將得出的模型數據交由設計師進行優化，比如調整節點連接位置、精簡結構成分等，以期改進鋼結構的質量和性能。4. 繪圖文檔：根據優化后的信息，利用BIM軟件將優化后的鋼結構模型繪制成標準圖紙、圖表等文檔，并準備相關報告文檔，以供在施工現場使用。5. 校檢與調試：施工現場用BIM技術對鋼結構施工的細節進行指導，避免錯誤，同時提高施工效率。調試時，可以根據模型數據，對實際工程的鋼結構進行檢查，確保結構的完整性和可靠性。 以上就是BIM技術
文章介紹：鋼結構設計是建筑行業中的一項重要內容，隨著BIM技術的發展，它已經成為鋼結構設計中不可或缺的一環。BIM技術可以收集、準平和結合技術信息，提供完整的信息模型，幫助建筑行業開展許多技術設計和實施項目，其中鋼結構設計也是其UI/O技術的一部分。下面主要介紹BIM技術在鋼結構設計中的應用，流程框架和優勢。首先，BIM在鋼結構設計中的應用主要包括三種層次，即概念設計、技術設計和施工執行三個階段。在概念設計階段，建筑設計者可以使用BIM技術來模擬建筑設計圖，即鋼結構模型，這可以準確地反映建筑物日后的外觀，并且能夠?qū)⒔ㄖ锝Y(jié)構特征轉換成可被計算機模擬的數據，從而幫助設計者更好地了解模型的內部結構，并給出有助于建筑物的安全性的設計方案。在技術設計階段，設計者可以使用BIM技術來準確計算建筑物結構的力學性能，根據模型中反映的構件信息，對構件進行設計，并在BIM模型中進行斷面設計、氣流分析和計算構件重量等，以確保建筑物的結構安全性和經濟性。最后，在施工階段，BIM技術可以幫助建筑設計人員進行施工工藝規范和材料采購，并可以根據建筑物模型信息編制更具體的施工圖紙和實行施工的質量監督。 要實現上述BIM技術應用，流程框架包括以下步驟： （1）建筑建模：建立建筑物模型，將建筑詳細圖轉換成BIM模型；（2）結構設計：將建筑模型中的構件信息轉換成結構設計計算； （3）構件設計：根據結構設計的數據，對鋼構件進行設計；（4）材料采購：根據構件設計計算，進行鋼材料采購； （5）施工管理：根據BIM模型，編制施工圖紙，實施工程管理；（6）質量控制：通過在BIM模型中反映的構件信息，進行施工質量控制；（7）建筑維護：根據BIM模型，維護建筑物的數據，實施維修與維護。 總之，BIM技術在鋼結構設計中的應用可以有效解決建筑行業的技術設計、施工實施和建筑物維護問題，有效地提高建筑行業的效率和經濟性，增強建筑物的安全性和可持續性。
文章介紹：BIM技術在鋼結構工程中的使用有其自身的特殊性和問題。下面我將針對這些問題進行詳細闡述，幫助大家更好地了解和處理鋼結構BIM應用相關問題。 首先，鋼結構BIM技術用途和應用范圍多種多樣，包括建筑設計、規劃、施工管理、仿真分析等。比如，在建筑設計中，使用BIM技術可以加快設計過程，提高設計效率，改善設計方案的完整性；在施工管理中，可支持施工現場資料處理，同步跟蹤施工進度和執行情況，提供施工組織和管理的參考依據；在仿真分析時，可以使用BIM技術對鋼結構等結構進行準確的測量，進行結構力學性能仿真，對結構進行優化設計等。其次，鋼結構BIM技術有一定的局限性。BIM技術盡管可以提高結構設計效率，但它不能直接應用到結構分析，而是需要結合傳統的結構計算方法，并且在結構設計時，鋼結構BIM技術也不能取代設計人員的專業知識，而是在設計過程中服務設計的工具，以提高設計效率。此外，建模真實的結構要求建模者在建模中遵循特定的規則，否則可能會造成建模數據異常，從而影響后續使用BIM技術產生的結果正確性。再次，鋼結構BIM技術通常有許多技術指標可用于詳細說明，這將影響到鋼結構的建模精度、仿真準確性、建模成本及數據交互的準確性等，如：ITC-BT（Information Technology Center-Building Technology）、CATIA、STAAD PRO等。 除此之外，關鍵的技術因素還包括建模的精度要求，建模的準確性要求，設計文件的正確性要求，土建施工文件的可靠性要求，以及BIM系統的可靠性要求等。最后，鋼結構BIM技術還面臨著市場競爭，技術發展，應用歷程等問題，建筑業界有必要根據市場需求，按照技術發展趨勢，持續改進和完善鋼結構BIM技術來滿足市場需求，并與國內外其他行業進行技術交流，提高應用水平?？偠灾?，BIM技術在鋼結構工程中的應用，面臨許多特殊的問題，例如技術局限性、技術指標、市場競爭等。在此基礎上，業界應持續改進，把鋼結構BIM技術發揮到最大價值，以滿足建筑行業的發展需求。
文章介紹：BIM技術（建筑信息模型）是一種把建筑設計、制造、施工、操作與維護特性完整融合的新興技術。它使建筑行業可以精準預測項目時間、成本、質量和安全性。BIM技術在建筑工程領域正處于蓬勃發展之中。然而，在使用BIM技術對鋼結構設計施工過程中，也存在一定的障礙。 首先，就是BIM技術本身所帶來的挑戰。BIM技術本身要求相當嚴格的建模、記錄和自動編程等功能，涉及的信息復雜度較高，需要設計人員具備相關的專業知識和經驗來操作，否則很難保證模型的精準性和完整性。 其次，鋼結構設計施工的專業性和復雜性較高，需要具備專業的知識及必要的鋼結構施工經驗和技能，且結構施工工藝技術復雜， 鋼結構成型處理要求高， 計算量大， 模型結構復雜， 計算分析仿真效果受到極大的影響。 因此，模型的復雜性導致BIM技術的難以應用，對于鋼結構的施工效率的提升有不利的影響，降低了BIM系統在鋼結構領域的應用效率。 此外，技術上的不足也是影響應用BIM技術的主要原因。BIM技術應用過程中，會有許多不可預知因素，從而降低了BIM系統的可靠性。此外，由于專業性要求很高，軟件運行效率也無法得到有效提升，嚴重影響了最終的施工效率。因此，在應用BIM技術對鋼結構設計施工過程中，我們需要采取有效的措施來解決這些障礙。 1、要加強BIM系統的技術研發，提高BIM技術的可靠性和實用性，研發出更加完善、復雜的BIM技術系統，以實現更加貼近實際應用的施工生產管理實踐，并可以進行更加精細的分析，以最大程度的推動BIM技術的應用。2、要完善建筑設計社區中的專業人才培訓體系，大力培養具備BIM技術熟練應用能力的專業人才，提高BIM技術應用的效率和質量，為全面推進BIM技術提供支持。3、提高鋼結構設計施工的監管力度，組織有關部門及時調整鋼結構施工技術標準，以保證鋼結構施工質量，及時發現設計施工中的問題，減少不必要的施工損失。4、要引導市場的全面發展，強化各方的協調性，把BIM技術應用到鋼結構施工過程中，整合各類資源，推進鋼結構設計施工工程效率的提升，最終為鋼結構行業發展帶來質的提升。總之，要想有效地應用BIM技術對鋼結構設計施工，不僅要積極推動BIM技術的研發，同時還要加強人才培養，提高行業的
文章介紹：BIM技術（建筑信息模型）是一種通過模型數據來描述建筑物形態、結構功能和性能及其制造、安裝的全生命周期的技術。它與鋼結構在設計、制造、施工以及運行維護等方面有著十分緊密的聯系。鋼結構BIM流程包括以下幾個步驟： 一、項目前期： 1.需求分析：鋼結構BIM流程首先要做的就是對項目的需求進行分析，即對建筑物的結構、功能及其制造、安裝等進行深入研究，以便確定鋼結構項目的技術參數。2.建模：根據需求分析的結果，Bim技術將建筑和鋼結構融入到模型中。以便于后續工作的計算和分析。3.確定材料：根據模型分析，確定鋼結構項目所需的材料，例如鋼筋類型和規格等。二、項目設計：1.負荷分析：使用BIM技術對鋼結構進行負荷分析，包括結構重量及外部荷載分析。2.結構優化：根據實際的負荷情況對結構進行優化，減少成本并改善結構的強度。3.模型測量：根據設計圖紙，準確測量結構各部件的尺寸及位置，便于后續的制造和安裝。 三、施工圖階段：1.確定施工圖：根據設計圖紙，將成果轉化為可施工的圖紙，以便制造及安裝使用。2.施工工藝控制：根據施工圖紙，確定各階段施工所需的材料、工具、技術等，以及采用的施工工藝。3.施工過程跟蹤：使用BIM技術，對施工過程進行實時監控，及時發現問題并制提出建議以便進行現場改造。四、項目后期：1.設備聯網：將鋼結構Bim模型中的結構部件和設備連接起來，實現對運行數據的采集和分析，進而實施維護和管理。 2.后續維護：根據設備聯網的數據，對設備狀態進行監測，及時發現問題并及時提出解決方案，確保鋼結構的安全可靠運行。3.長期管理：根據Bim模型及設備聯網的數據，對鋼結構的可靠性和壽命進行長期維護和管理，以確保項目的質量及效能。 總之，鋼結構BIM流程是一種通過模型數據來描述鋼結構在設計、制造、施工以及運行維護等方面的全生命周期的技術。該流程使得鋼結構的設計、制造、安裝及維護等工作都變得更加高效可靠，有助于提高工作效能，提高項目的質量及效能。
文章介紹：BIM技術在鋼結構工程中的應用有其重要意義，但也存在諸多障礙。一、許多鋼結構工程實施者仍然對BIM技術熟悉程度不高。BIM技術與傳統的設計方法和流程十分不同，從而導致人們對它普遍持懷疑的態度。此外，一些專業人士正忙于處理其他方面的需求，因此花費在學習、掌握和應用BIM技術上的時間非常有限。二、許多鋼結構工程建設者擔心，如果在鋼結構設計中使用BIM技術，實際成本可能會上升。他們擔心，BIM技術可能會顯著提高項目實施的成本，而且他們可能還需要為技術支持和維護支付費用。此外，BIM技術的數據安全性也受到質疑。有些建設者擔心，在建筑物的設計和施工期間，系統的可靠性如果出現問題，可能會導致軟件的故障，從而影響鋼結構的設計和施工質量。三、鋼結構工程的設計需要依賴精細的工程計算和模型表示?？紤]到模型信息的復雜性，BIM技術在傳統的鋼結構設計中只能有限地使用。有些人也認為，BIM技術在鋼結構設計中不太實用，因為BIM技術更多地被用于拆除和改造，而不是用于原始鋼結構設計中。四、某些行業標準和法律法規尚未覆蓋BIM技術，并且鋼結構行業內的BIM技術標準還不夠成熟，使得許多建筑商和鋼結構工程師在應用BIM技術時面臨著嚴重的風險和難以解決的問題。五、BIM技術需要大量的數據收集和管理，這為鋼結構工程中的繪圖人員施加了較大的壓力。事實上，為了實現技術的最佳效果，繪圖人員需要對各種類型的數據——系統化的物料數據、建筑信息數據庫、鋼結構模型等——進行大量的收集、整理和管理，這使繪圖人員的工作變得更加費時和復雜。總之，盡管BIM技術在鋼結構工程中具有重要意義，但由于上述諸多障礙，BIM技術在實踐中的應用并不容易，因此在使用BIM技術之前，必須解決這些障礙才能獲得更好的效果。
文章介紹：BIM技術（建筑信息模型）是一種以計算機3D模型為基礎的新型建筑設計及施工管理方式，可在建筑階段實現模擬和可視化設計、加工定制等等。相比傳統的平面設計，具備更強大的內容表達能力，即可以將一個建筑設計當作整體，而且還可以將它內部的各個組成部分進行比較細致的描述。 而鋼結構施工開始應用BIM技術，最大的好處就是可以準確的存儲、管理、共享及傳播鋼結構系統的所有設計和施工信息，使得其達到更加精確的施工。 首先，BIM技術從設計階段穿件大量的準確的數字模型，這能夠讓設計師更好的精確制圖，同時也可以讓工程師更加準確的計算鋼結構的任務狀態，因此更好的把控施工質量。其次，BIM技術能夠有效地提高施工鋼結構的效率，通過BIM技術對每一個鋼結構施工部件進行完整精確的記錄，可以更快的進行縫隙定位、組裝連接、檢查施工內容等，減少重新施工的可能性。此外，BIM技術還確保了鋼結構的材料質量，通過精確的計算，及時識別材料可能存在的問題，減少不必要的質量問題，提高施工質量。最后，BIM技術可以為施工提供可靠的后期維護支持，實時更新鋼結構施工中的變更，也可以更新替換受損的部件，讓維修和維護變得更加簡單便捷。總而言之，BIM技術與鋼結構施工的結合，主要作用就是降低施工成本，提高工程項目的管理水平，以及提高施工的質量，實現更加精準的施工管理。
文章介紹：BIM技術裝配式鋼結構的運用價值表現在各個方面，它可以幫助施工單位大大提高施工效率，節省施工成本，而且能夠有效的減少施工中的事故風險，更加重要的是，它也有助于提升鋼結構制造的質量。首先，BIM技術裝配式鋼結構使施工單位面對工程變化所帶來的困境有了更強大的應對能力。在技術裝配式鋼結構中，模塊是一個比較完整的單元，可以直接把這些模塊安裝到施工現場，避免了許多人工的安裝過程，從而大大提高了施工速度，減少施工周期，也有助于節約施工成本。其次，BIM技術裝配式鋼結構可以有效的減少施工中的事故風險，因為采用技術裝配式鋼結構時，無需大量的安裝工作，因此就能大大減少施工中的安裝操作，從而減少人為因素帶來的施工安全隱患。 再者，BIM技術裝配式鋼結構有助于提高鋼結構制造的質量。采用技術裝配式鋼結構可以減少許多安裝工序，它的安裝過程更加精準，減少了安裝過程中的誤差，也有利于提高結構制造的質量。總之，BIM技術裝配式鋼結構的應用價值還有很多，從提高工程施工效率、節省工程成本、減少施工安全風險，到提高鋼結構制造的質量等多個方面，都有十分明顯的優勢。依托于BIM技術裝配式鋼結構，既可以滿足施工速度要求，又可以提高施工質量，享受到BIM帶來的便捷服務。
文章介紹：BIM技術的應用日益普及，特別是鋼結構施工方法，受到了客戶、設計師、施工單位和監管部門的高度重視。 鋼結構施工的BIM技術可以有效的簡化和提升施工質量，其主要應用內容如下： 首先，BIM技術可以用于構思施工進程。BIM在鋼結構施工中可以分解大型項目為幾個小型子項目，通過子項目中設置不同的價格、進度等參數，能夠更好地把握施工進程、評估影響因素等，從而幫助現場施工人員做出正確的施工決策，確保施工質量和安全。其次，通過BIM技術可以精確地計算施工元件的重量、面積、張力等參數，顯著提高施工精度，使各種施工任務得以完成。 此外，BIM技術可以建立一套更全面的安全管理機制，通過在BIM模型中根據安全管理要求設置不同的圍欄、倉庫路徑等，使得施工過程中安全風險得到預先控制。最后，BIM技術可以分析施工現場的實時數據，并在現場施工員意識到可能出現的隱患之前作出相應的反應，從而避免施工現場的安全事故和質量問題的發生。總的來說，通過BIM技術在鋼結構施工中的應用，可以更好地執行各種安全、質量控制要求，提升鋼結構施工質量，降低施工風險，提高施工效率，減少施工周期，達到可持續發展的目標。
文章介紹：BIM技術裝配式鋼結構是指將設計圖紙中的三維模型以及多項（如結構類型、尺寸及部件型號等）參數信息，通過三維模擬來建模，然后根據模型結果預制構件，并聯合制造封裝后運輸搭建的一種鋼結構施工形式.它具有以下優勢和價值：一、系統性強，經濟性好： 鋼結構裝配式施工采用BIM技術進行預算計劃，可根據詳細的定額信息，對工程概念、方案和技術進行預判，從而較好地管理產品和服務，并最大限度控制成本。二、降低成本：裝配式施工方式可減少施工現場的安裝時間，同時降低施工中使用的人工成本和有形資產成本，大大降低成本。三、提高建筑效率：BIM技術裝配式鋼結構施工可減少施工排水量，從而提高建筑效率。它還可以根據虛擬現場的要求，立即定制構件和改造方案，可以提高施工的靈活性和及時性。四、提高施工質量：BIM技術裝配式鋼結構施工采用標準化建設，可以保證每一構件的裝配的準確度，這樣就可以提高施工質量，保證施工安全性。五、實現可持續發展：裝配式施工方式能夠完全利用資源，能夠減少物料浪費，減少現場污染，優化施工現場環境，同時也可以減少碳排放量，實現可持續發展?？傊?，BIM技術裝配式鋼結構施工具有系統性強、經濟性好、降低成本、提高建筑效率、提高施工質量、實現可持續發展等多項價值，逐漸得到越來越多人的認可，并發揮著重要的作用。
