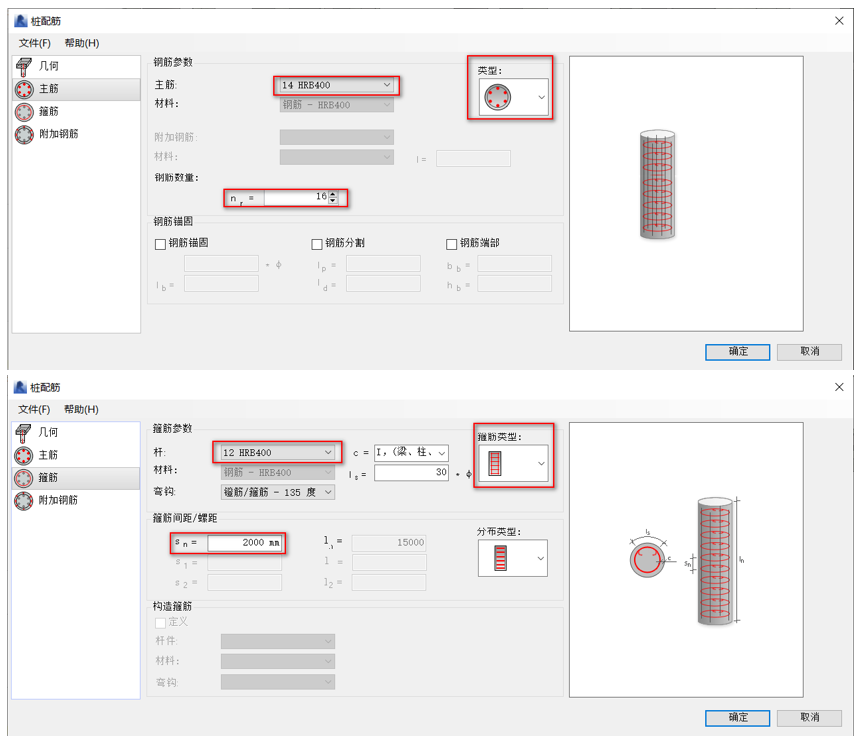

06.單擊“樁”，在“Extensions”選項卡下點擊“鋼筋”下拉列表的“樁”，在彈出的“樁配筋”面板中，點擊“主筋”、“箍筋”，在面板中進行編輯，點擊“確定”，如圖3.16-5所示。

圖3.16-5

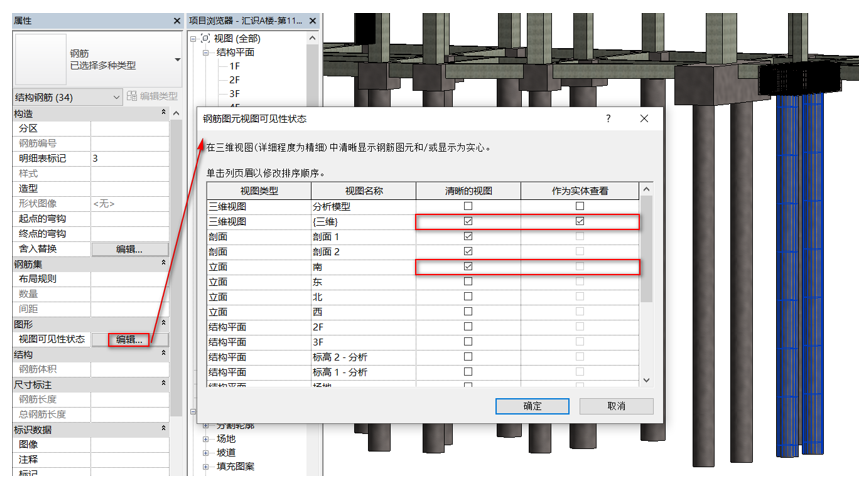

07.框選“結構鋼筋”，在其屬性面板下點擊“視圖可見性狀態”的編輯，如圖3.16-6所示。

圖3.16-6

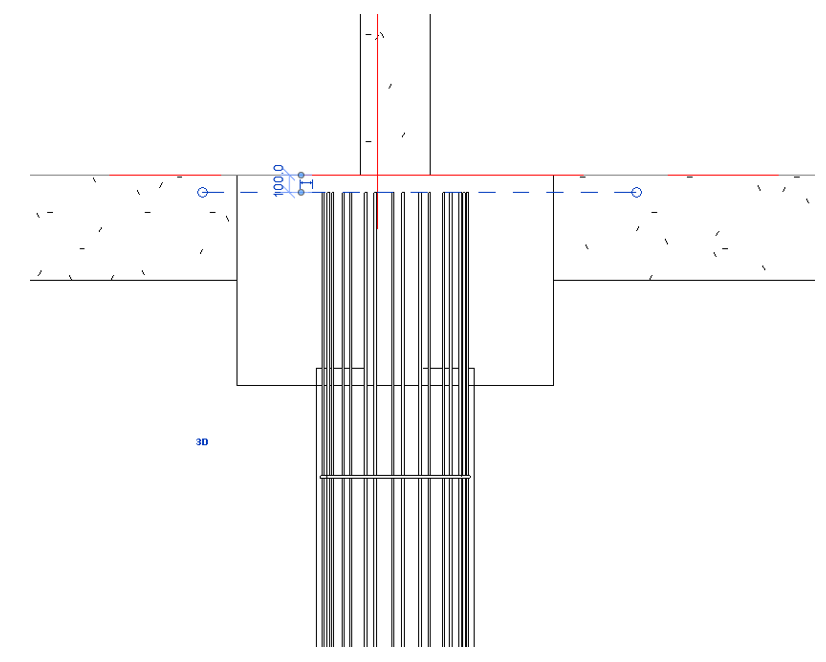

08.更改縱筋長度。切換到“南”立面視圖中，繪制一條參照平面，將縱筋長度拉長到參照平面上，如圖3.16-7所示。

圖3.16-7

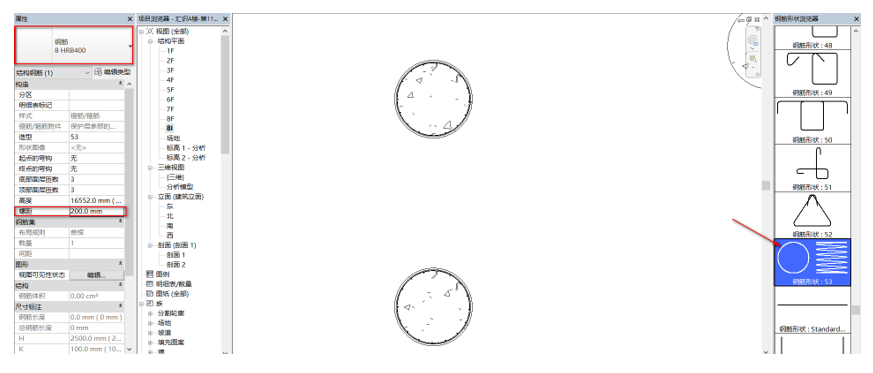

09.配置螺旋箍筋。在樁上創建一個“標高 8I”，切換到“8I”平面視圖中，在“結構”選項卡下點擊“鋼筋”，在“鋼筋形狀瀏覽器”中選擇“鋼筋形狀：53”進行放置鋼筋，并編輯其“屬性”面板,如圖3.16-8所示。

圖3.16-8

10.框選“結構鋼筋”，在其屬性面板下點擊“視圖可見性狀態”的編輯，如圖3.16-9所示。

圖3.16-9

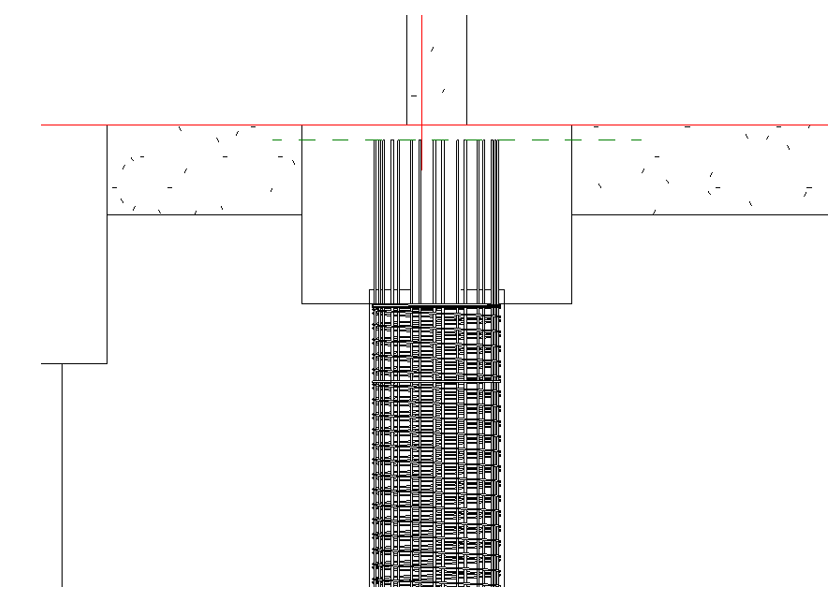

11.調整“螺旋箍筋”高度，切換到“南”立面視圖中，將“螺旋箍筋”的長度更改到承臺底下，如圖3.16-10所示。

圖3.16-10

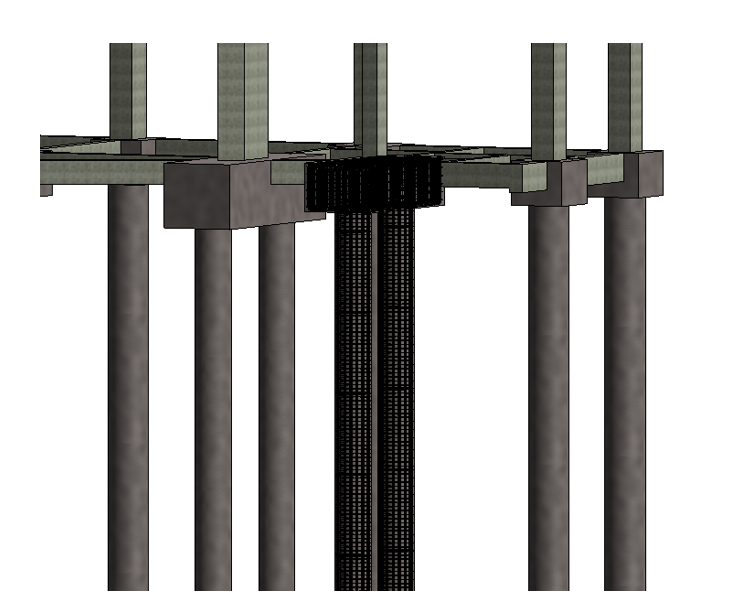

12.為基礎創建鋼筋完成，如圖3.16-11所示。

圖3.16-11

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
